多轮盘铰接传动连杆机构结构设计

这套连杆传动结构在轻工输送、小型自动化执行机构、通讯设备辅助调节支架这类场景里有很实在的应用价值，很多需要把直线往复运动转化为定角度摆动、或是多点位同步位移传递的工位，都会用到同原理的连杆组件。从实际功能来看，它不是单一的传力杆件，而是整合了长摆臂、支撑立柱、带轮盘铰接端、伸缩调节杆段的复合传动单元，能够在有限的安装空间内完成预设轨迹的运动传递，相比单根直连杆，它的多铰接点设计可以适配更复杂的运动路径，避免传动过程中出现死点卡顿。

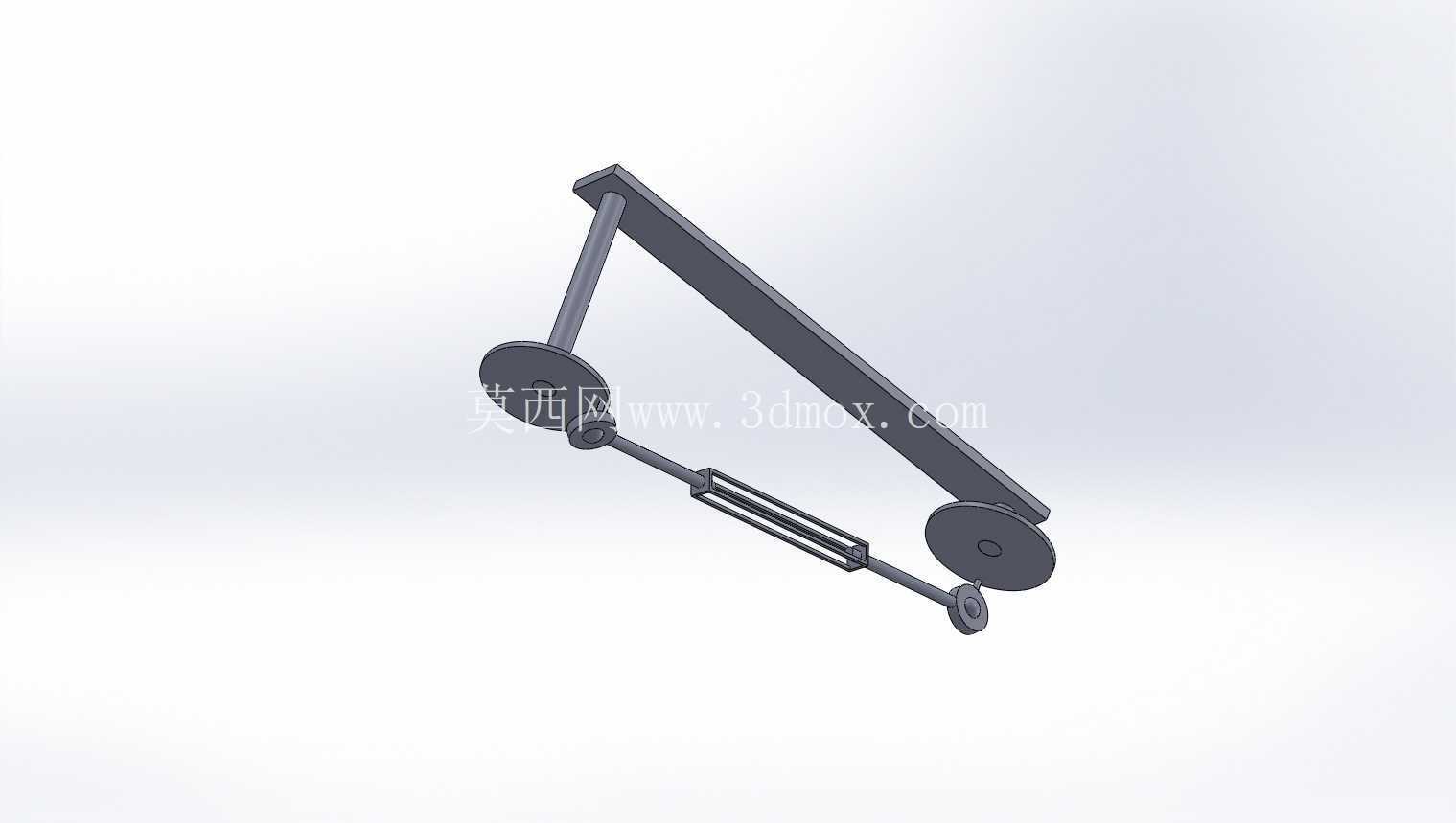

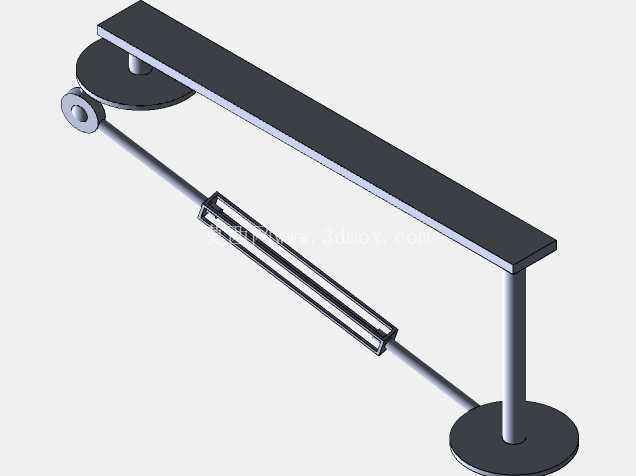

设计思路上，首先是确定各铰接点的回转中心距，长摆臂作为主承载构件，两端的轮盘铰接座分别对应动力输入端和执行输出端，中间的支撑立柱是整个机构的固定回转支点，所有杆件的长度配比都是按照预设的摆角范围反复校核过的——比如当输入端轮盘转动指定角度时，长摆臂绕支撑立柱的回转角度刚好匹配执行端需要的位移量，不会出现超程碰撞。下方的伸缩调节杆段是很实用的细节设计，它不是固定长度的刚性杆，而是带滑动副的可调结构，安装时可以根据实际机架的装配公差微调杆长，补偿加工误差带来的传动间隙，不需要额外修配杆件端面，现场装配的容错率高很多。

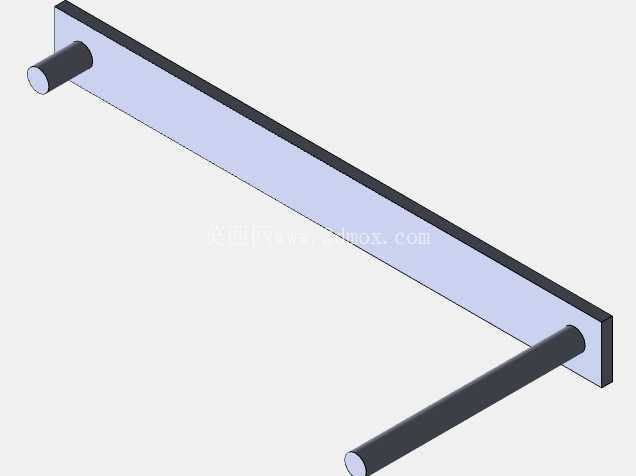

从安装边界来看，整个机构的安装基准是支撑立柱的下端固定面，这个面需要和设备安装基板保持垂直，垂直度公差建议控制在0.05mm以内，否则长摆臂回转时会出现偏载，加剧铰接孔的磨损。两端的轮盘铰接座都预留了标准销轴安装孔，孔位的同轴度是设计时重点管控的参数，两个铰接孔的轴线平行度偏差不能超过0.03mm，不然传动过程中会出现卡滞，额外增加动力损耗。长摆臂的截面采用了等厚度的扁钢形态，不是实心圆杆，这样的设计一方面是减轻整体重量，降低回转时的惯性力矩，另一方面扁平面可以作为安装基准面，方便后期加装位置检测的感应片，不需要额外焊接安装支架。

实际使用中，这套连杆机构的运动特性很平稳，因为所有铰接点都采用了轮盘式的铰接结构，相比普通的销轴直连，轮盘的接触面积更大，单位面积的承压更小，长期往复运动下的磨损量更低，维护周期更长。伸缩调节杆段的滑动副预留了合适的配合间隙，不会因为温度变化出现热胀卡滞，同时间隙量控制在不会产生传动回程误差的范围内，保证运动传递的精度。在通讯设备的天线角度调节机构里，这类连杆可以把底部电机的转动转化为天线面板的俯仰摆动，因为传动路径是纯刚性构件，不会出现柔性传动的滞后问题，角度调节的重复定位精度更高；在小型轻工输送线的分料工位，它可以带动拨杆做定角度的往复摆动，把输送线上的工件按预设轨迹分流，相比气缸直驱的结构，它的运动轨迹是固定的连杆曲线，不需要额外设置导向轨道，整体结构更紧凑。

建模的时候要特别注意各铰接点的运动干涉检查，尤其是长摆臂摆动到极限位置时，要确认和下方伸缩调节杆、支撑立柱之间都留有足够的安全间隙，不能出现运动剐蹭。所有铰接孔的边缘都做了倒角处理，一方面是装配销轴时更容易导入，另一方面也能避免应力集中，提升杆件的疲劳强度。轮盘铰接座和杆件的连接位置采用了圆弧过渡，没有直角突变，长期承受交变载荷的时候不会在连接处出现应力断裂的问题。整个机构没有复杂的异形曲面，所有构件都是常规的机加工形态，不需要特殊的加工工艺，普通的铣削、钻削设备就能完成所有零件的加工，制造成本可控，适合批量应用在各类需要定轨迹运动传递的设备工位上。
