二战德军单兵便携皮肤消毒片收纳盒

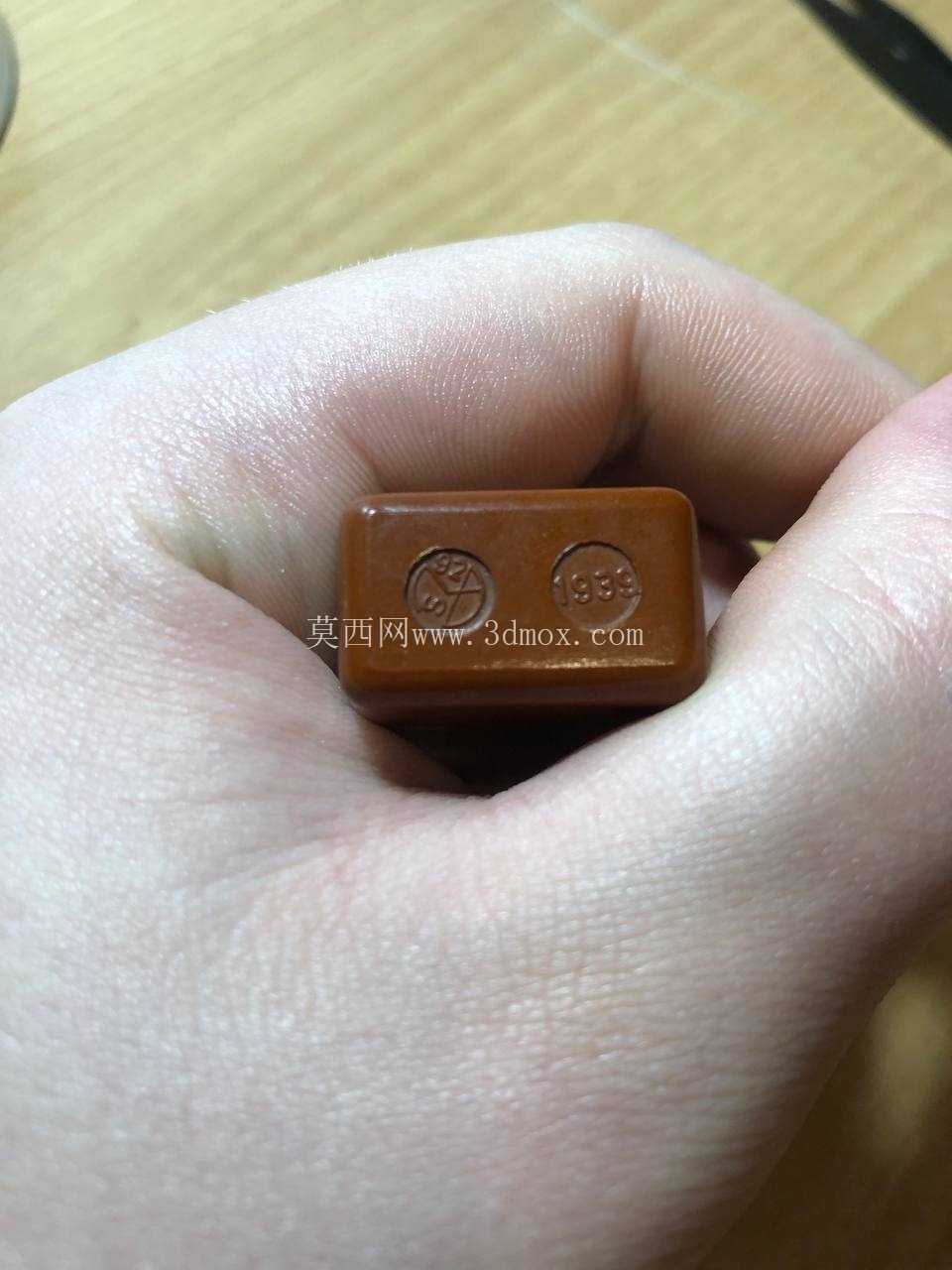

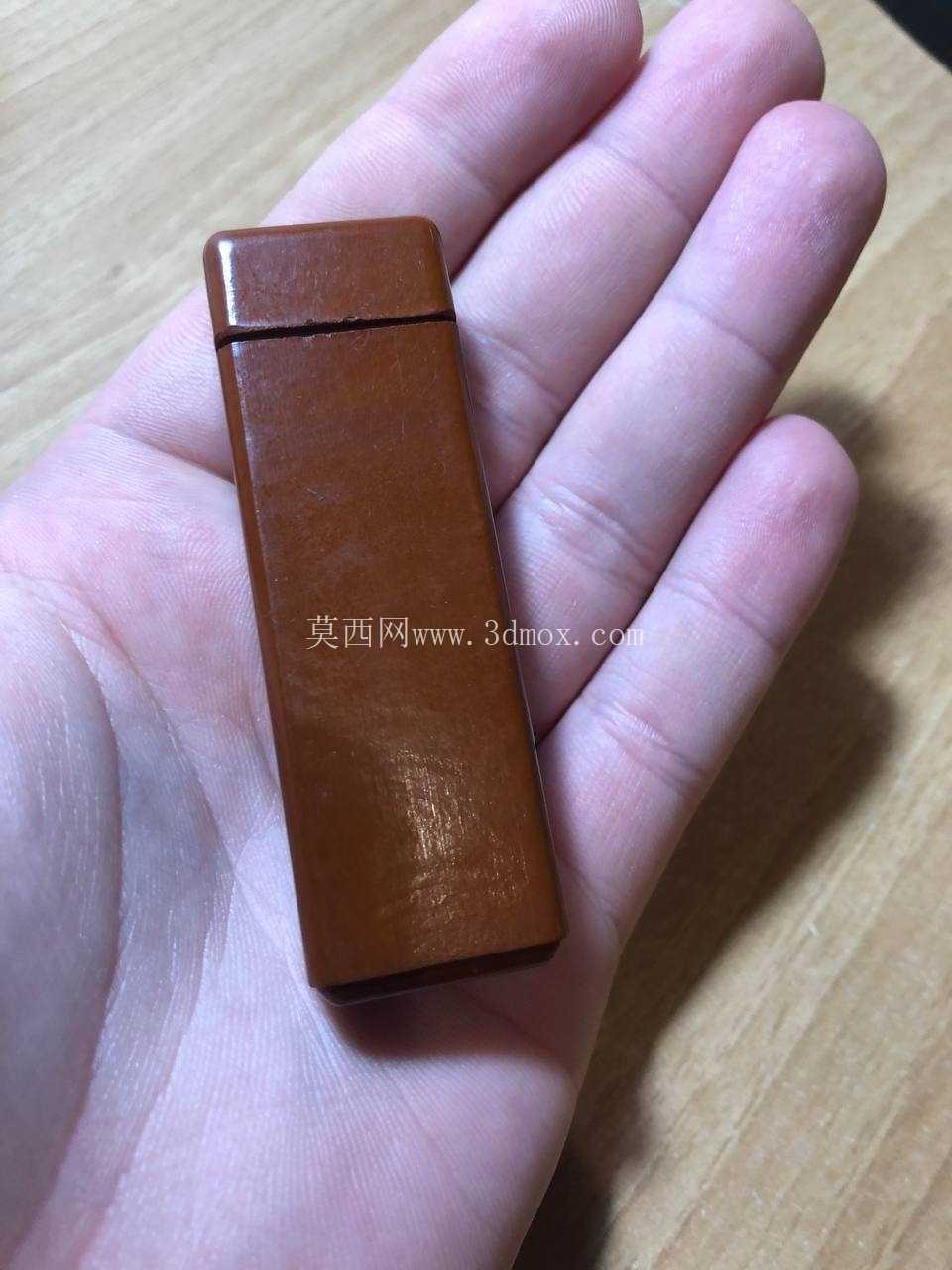

　　这款单兵便携收纳器具的逆向建模工作，最初是从实物测绘开始的，拿到手的原品经历了数十年的存放，表面的酚醛树脂层已经形成了温润的包浆，边角处的轻微磨损也完整保留了实际使用留下的痕迹，建模过程中没有刻意做理想化的完美倒角，而是把这些使用痕迹对应的曲面偏差都做了还原，保证最终模型和实物的外形匹配度控制在0.1mm以内。从实际使用场景来看，这类器具是配发给一线作战人员的随身卫生装具，平时放置在作战服的上衣口袋或者装具包的附包内，不需要额外的固定安装结构，整体外形做了大圆角过渡处理，没有尖锐的棱角，避免在剧烈运动过程中硌伤使用者或者勾挂衣物面料。

　　盒体采用上下扣合的结构设计，配合面做了一圈很浅的止口，扣合后依靠酚醛材料本身的轻微形变实现卡紧，不需要额外的锁扣结构，单手拇指推动盒盖侧面就能完成开启动作，戴薄手套操作也不会打滑，盒盖和盒身的配合间隙控制在0.2mm，既不会因为间隙过大出现松脱晃动，也不会因为间隙过小导致温湿度变化后出现卡滞无法打开的问题。内部的存储空间是规整的矩形腔体，尺寸刚好适配当时配发的消毒片独立包装，腔体内部没有多余的加强筋，最大化利用内部空间的同时，也避免了加强筋形成的死角积存污物，日常清理只需要用软布擦拭就能完成。

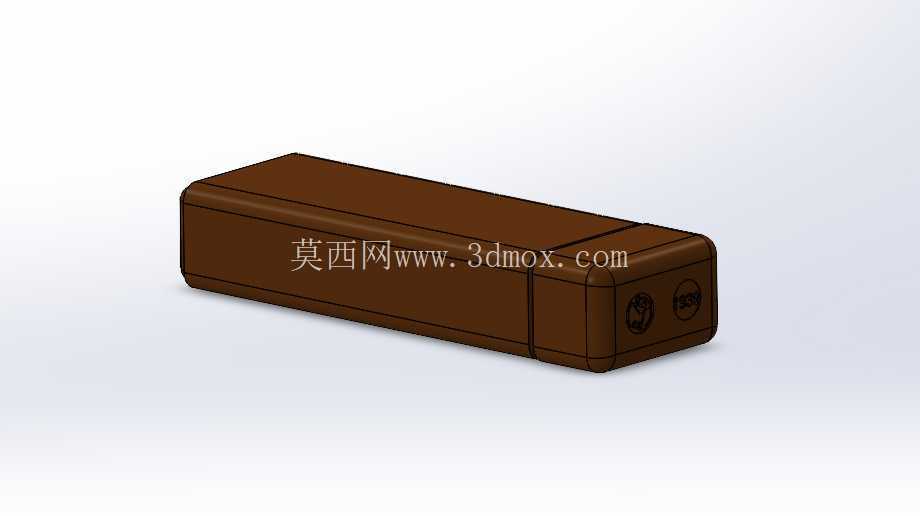

　　建模过程中首先对实物进行三维扫描获取初始点云数据，之后对扫描数据进行降噪处理，把表面的污渍、浮尘造成的点云偏差剔除，再通过曲面重构生成基础实体，之后对照实物的各个截面尺寸做校准，尤其是盒盖和盒身的配合止口部分，反复调整配合公差，保证虚拟装配后两个零件的开合手感和实物一致。外形尺寸方面，整体长度控制在70mm左右，宽度35mm，厚度12mm，空盒重量不到30g，放在口袋里几乎没有异物感，盒体的壁厚均匀控制在1.5mm，既保证了足够的结构强度，日常挤压、跌落不会出现开裂，也尽可能控制了整体重量，不会给单兵增加多余的负重。从结构设计的合理性来看，这款器具没有采用任何金属连接件，全酚醛树脂材质的设计一方面避免了潮湿环境下金属零件生锈腐蚀的问题，另一方面也简化了生产工艺，当时的生产条件下可以通过热压成型快速批量制造，生产效率高，材料成本低，适合大规模配发。盒体表面没有做额外的防滑纹理，依靠酚醛材料本身的磨砂质感就能提供足够的握持摩擦力，即使手上沾有泥水、油污，也能稳定握持不会滑落。在历史重演活动的道具制作场景中，这款模型可以直接用于3D打印复刻，打印时只需要按照原品的壁厚参数设置，选择酚醛树脂或者相近的棕色工程材料，不需要额外做后处理就能获得和原品高度接近的外观效果，也可以用于军事主题展馆的展陈道具制作，按照1:1的比例打印后做旧处理，就能还原当时的装具配置情况。对于收藏爱好者来说，精准的三维模型也可以作为原品修复的参考数据，当原品出现边角缺损、扣合失效的问题时，可以参照模型的曲面数据进行补配修复，尽可能恢复原品的完整状态。

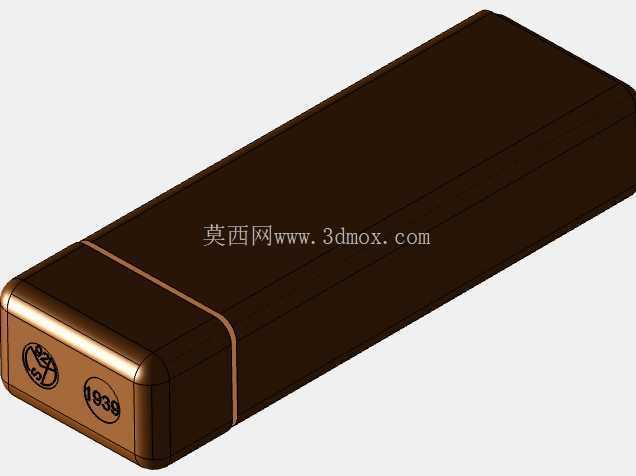

　　建模过程中还特意还原了原品表面的轻微模压痕迹，也就是盒盖顶部合模线位置的细微凸起，这些生产过程中留下的工艺痕迹是区分复刻品和原品的重要细节，没有为了模型的外观美观把这些痕迹去掉，保证了模型的历史还原度。盒体的开合角度做了限位设计，盒盖翻开到90度的时候就会被止口边缘挡住，不会过度翻转导致合页位置出现断裂，虽然原品没有独立的金属合页，是依靠盒身连接部位的材料韧性实现翻转，建模时也把这个连接部位的厚度做了精准还原，保证反复开合的时候连接部位的应力在材料允许的范围内，不会出现疲劳断裂的问题。
