污水真空吸污作业重型卡车结构设计

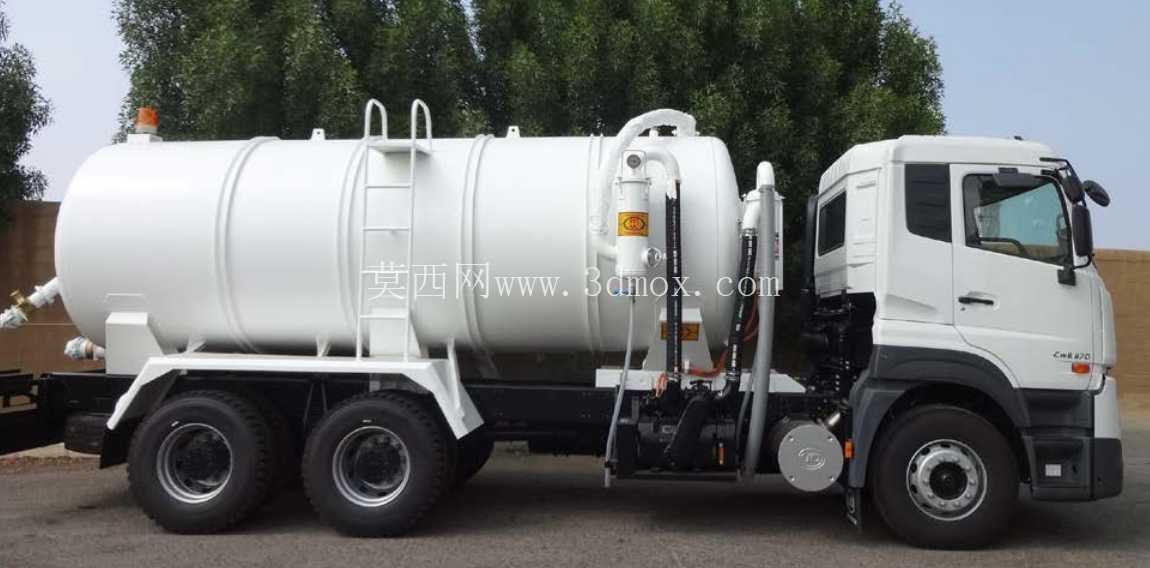

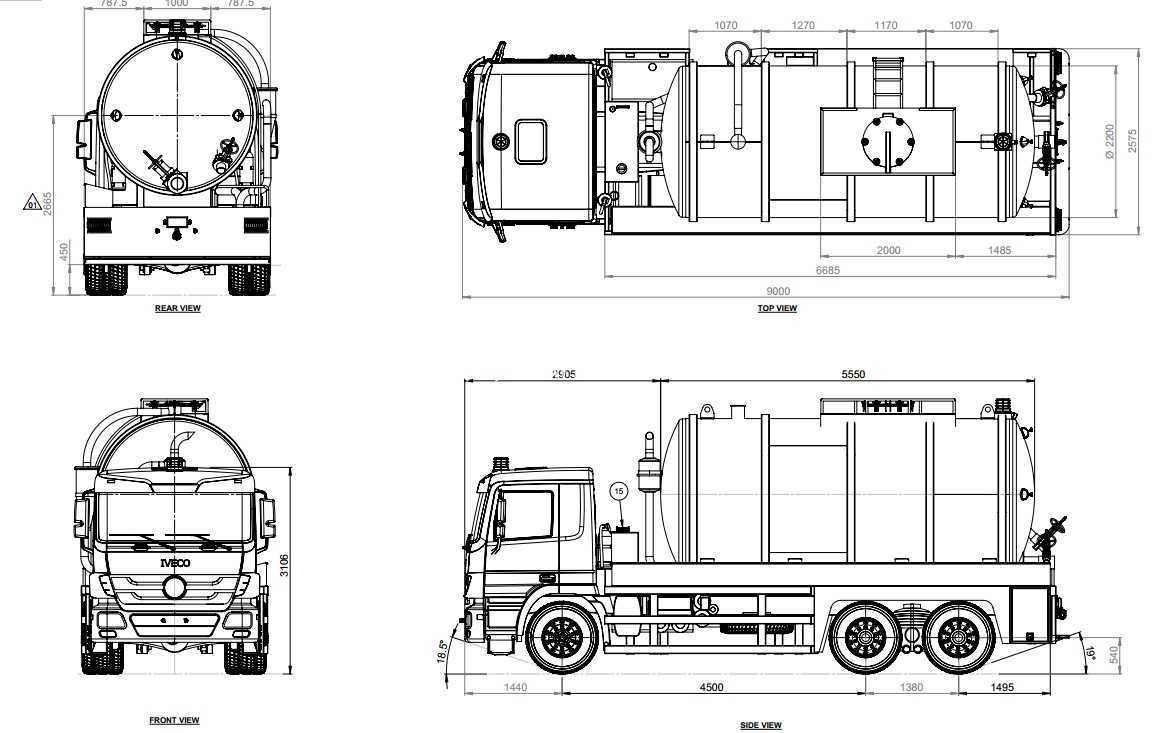

　　这款真空吸污作业车的三维结构设计，首先围绕市政环卫、工矿企业污水清运的核心场景展开，日常作业中需要覆盖小区化粪池清掏、市政管网淤堵疏通、工业生产废液转运、工地泥浆抽排等多类工况，作业环境往往存在空间狭窄、路面条件复杂、介质腐蚀性强等问题，因此整车结构设计从底盘承载到上装作业系统都做了针对性匹配。从整车布局来看，采用三轴重型商用车底盘作为承载基础，前轴为转向承重轴，后双轴为驱动承重轴，轴距设置兼顾了罐体容积需求与城市道路转弯通过性，整车外廓尺寸符合道路车辆外廓尺寸限值要求，可正常通行城市主次干道与多数小区内部作业通道，整车接近角、离去角按照非铺装路面临时通行需求预留，避免作业时剐蹭路沿或工地坡道。

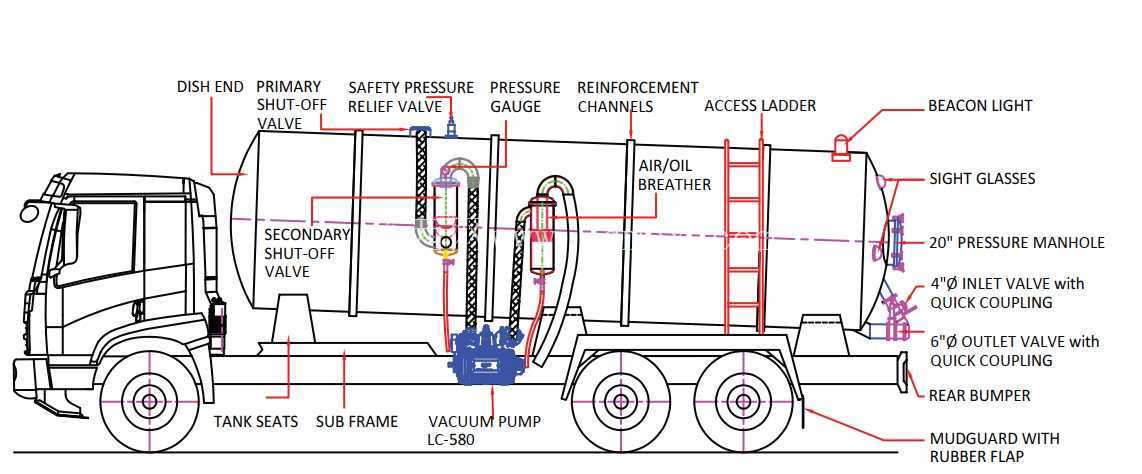

　　上装核心的储污罐体采用卧式圆筒形结构，封头为标准椭圆形承压封头，这种结构形式在同等壁厚下承压能力更强，能够承受真空抽吸作业时罐体内外的压差，同时圆筒形结构不易残留淤积物，卸料时更容易排空罐内介质。罐体内部设置有防波板结构，避免车辆行驶过程中罐内液体大幅晃动影响行驶稳定性，防波板上开有过流孔与检修人孔，兼顾缓流效果与后期维护便利性。罐体顶部设置有进料口、真空安全阀、检修人孔与液位观察装置，进料口通过硬管连接至车尾的抽吸作业接口，接口处设置有快换接头结构，可快速对接不同管径的抽吸软管，适配不同作业场景的接驳需求；真空安全阀设定了额定的负压与正压阈值，当罐内压力超出安全范围时自动泄压，避免罐体被抽瘪或者超压爆裂。

　　真空作业系统的核心泵组布置在罐体与驾驶室之间的安装平台上，平台做了防滑与围挡设计，方便运维人员登车检修，泵组通过取力器从底盘变速箱获取动力，不需要额外配置独立动力源，降低了整车自重与制造成本。泵组与罐体之间的管路上设置有油气分离器、水汽分离器与四通换向阀，通过换向阀切换管路通路，可实现真空抽吸与压力卸料两种作业模式切换，抽吸作业时罐内形成负压将污物通过管路吸入罐内，卸料时向罐内注入压缩空气，将罐内污物通过卸料管路压排至指定点位，不需要额外举升罐体即可完成卸料作业，适合在架空管线较多、空间高度受限的区域作业。

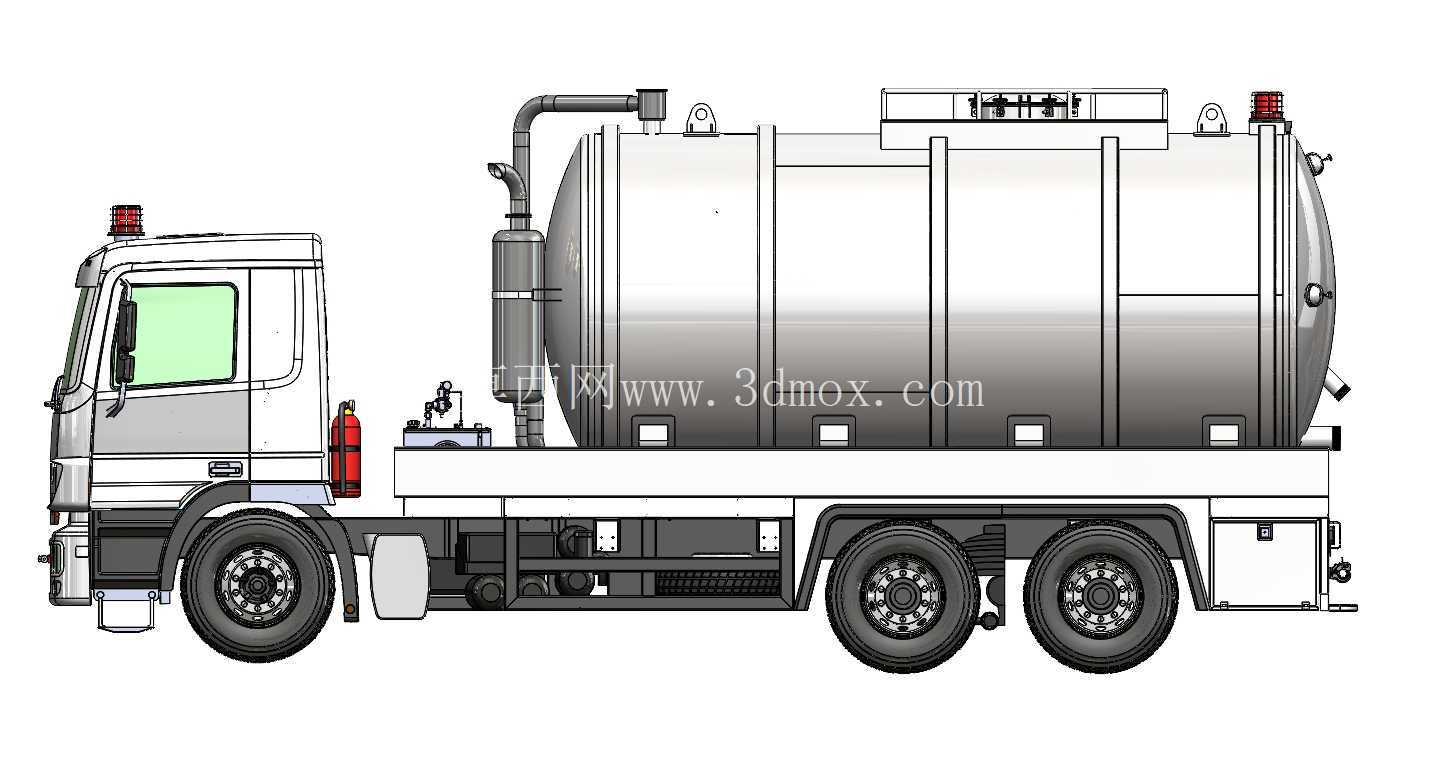

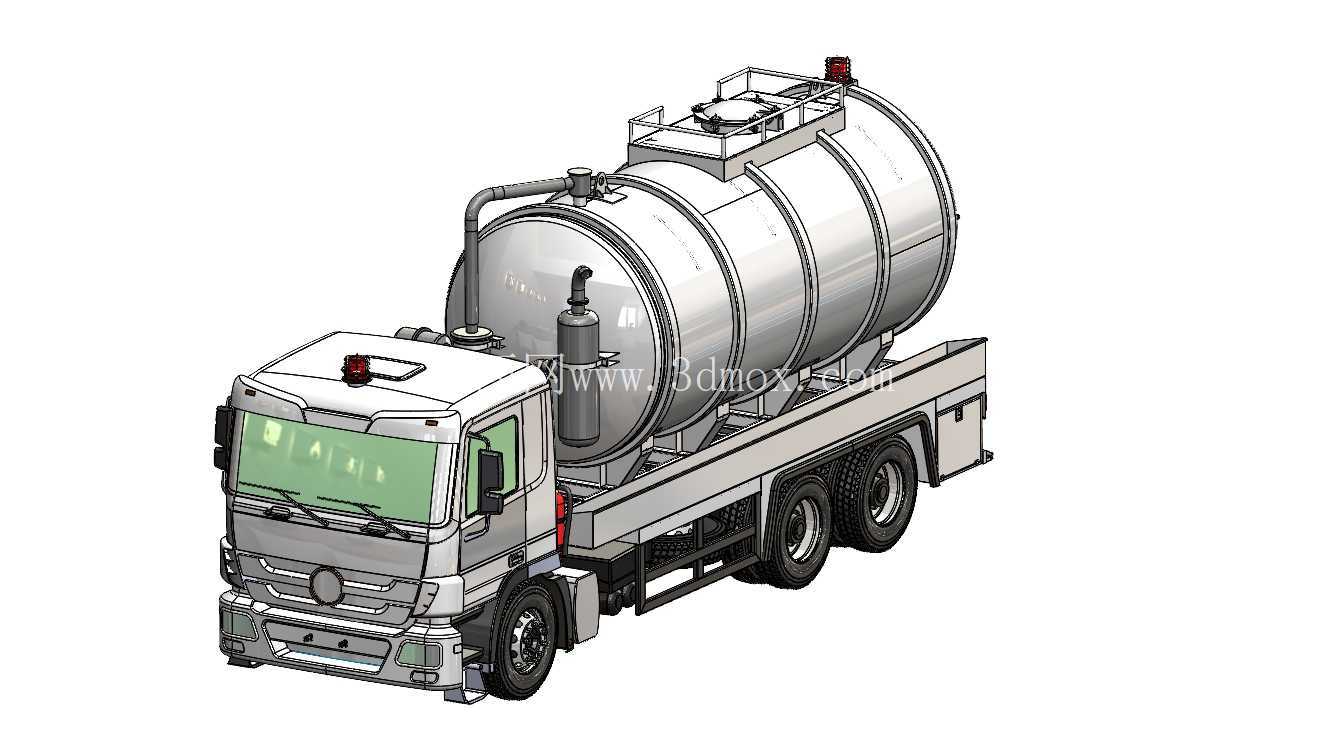

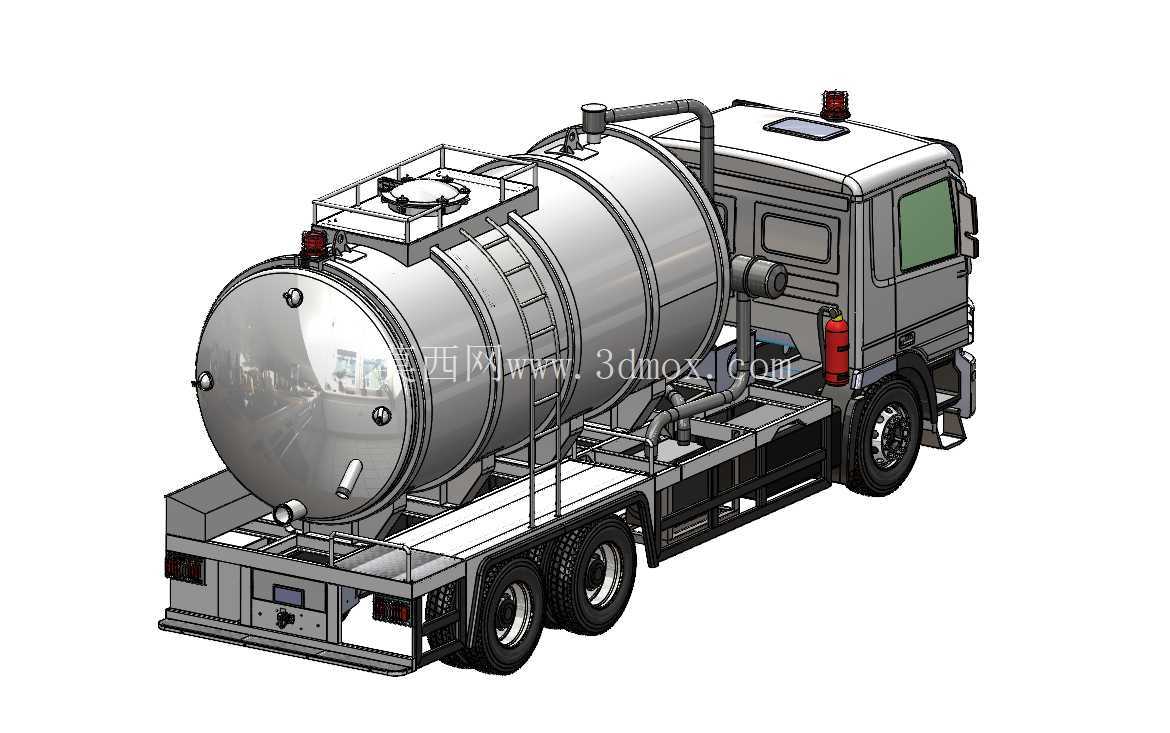

　　底盘与上装的连接采用副梁结构，副梁通过U型螺栓与底盘大梁固定，罐体通过抱箍与支座固定在副梁上，支座位置对应罐体的加强圈部位，避免罐体局部应力集中，同时在支座与罐体之间设置有橡胶缓冲垫，减少车辆行驶过程中颠簸对罐体焊缝造成的疲劳损伤。管路布置沿着副梁两侧走线，所有管路都做了管夹固定，避免车辆振动导致管路磨损松动，管路接头采用密封性能可靠的连接形式，防止抽吸或卸料过程中出现泄漏。驾驶室后部设置有防护栏，防止罐体前移撞击驾驶室，提升整车被动安全性。整车尾部设置有操作平台与软管放置架，作业人员可站在平台上完成管路接驳、阀门操作等动作，软管架可放置不同长度的抽吸软管与配套作业工具，不需要额外携带作业配件。针对污水、泥浆等介质的腐蚀性，罐体内部与接触介质的管路内壁都做了防腐层设计，可耐受常见生活污水、工业弱酸碱废液的腐蚀，延长设备使用寿命。在建模过程中，所有部件的装配关系都按照实际生产装配逻辑搭建，底盘的转向系统、悬挂系统、行走系统都保留了可运动的结构约束，上装的阀门、罐盖、爬梯等活动部件也设置了合理的运动自由度，可直接用于作业原理演示、结构干涉检查、作业范围模拟等场景，对于专用车设计人员来说，可直接参考该模型的布局逻辑调整罐体容积、泵组参数，快速适配不同吨位的底盘平台，缩短同类型产品的开发周期。
