战术后勤用侧壁栏板军用运输卡车

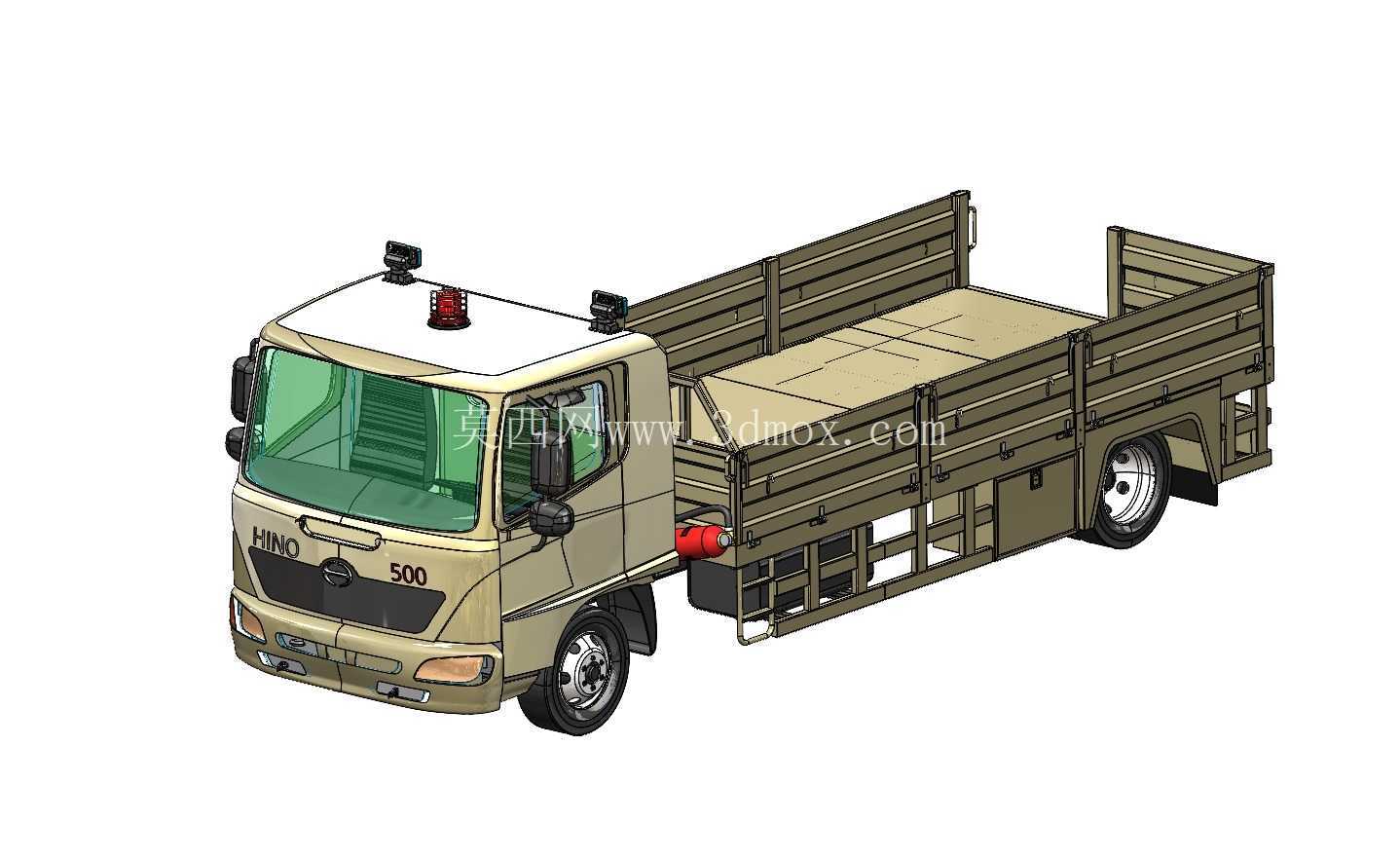

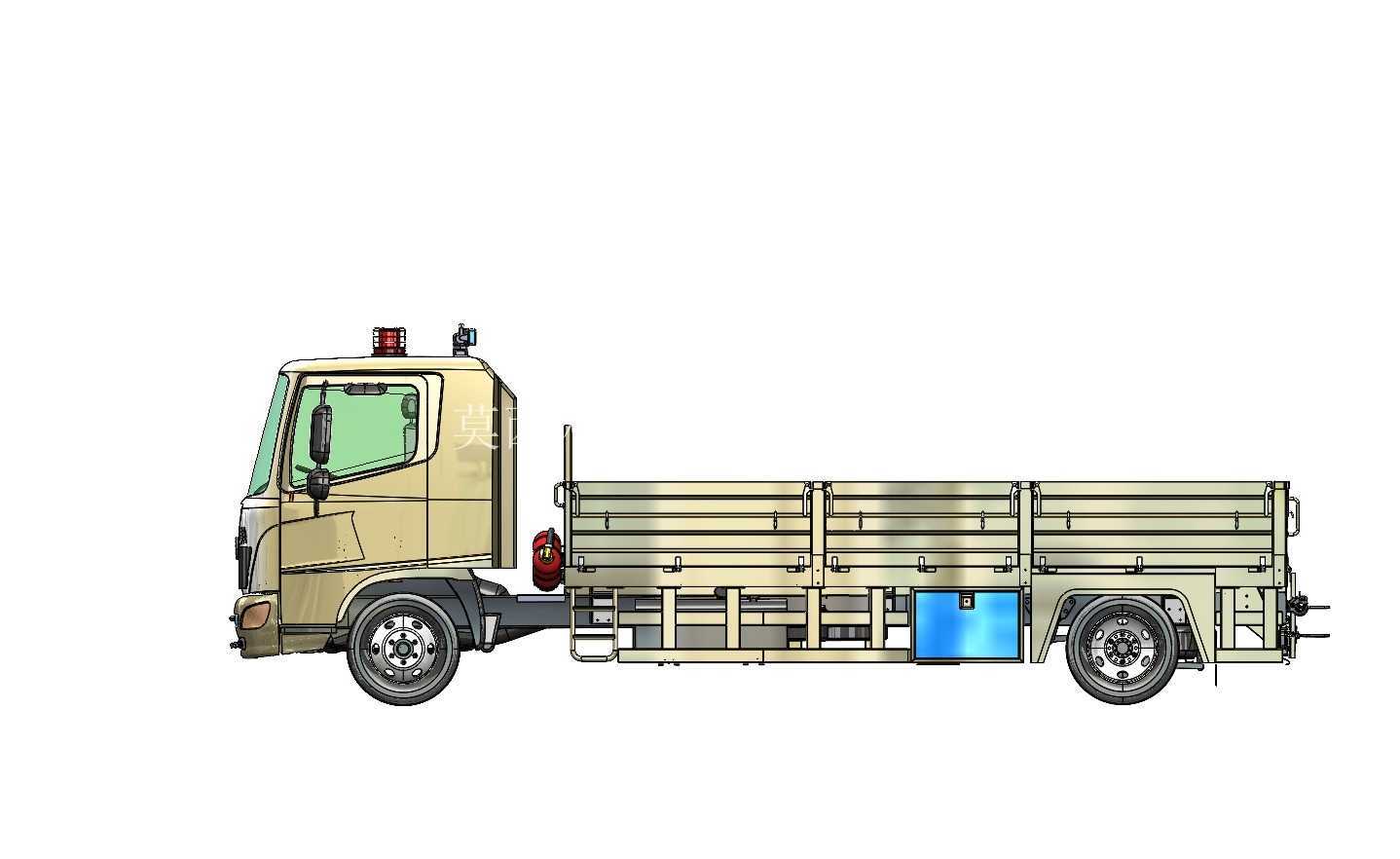

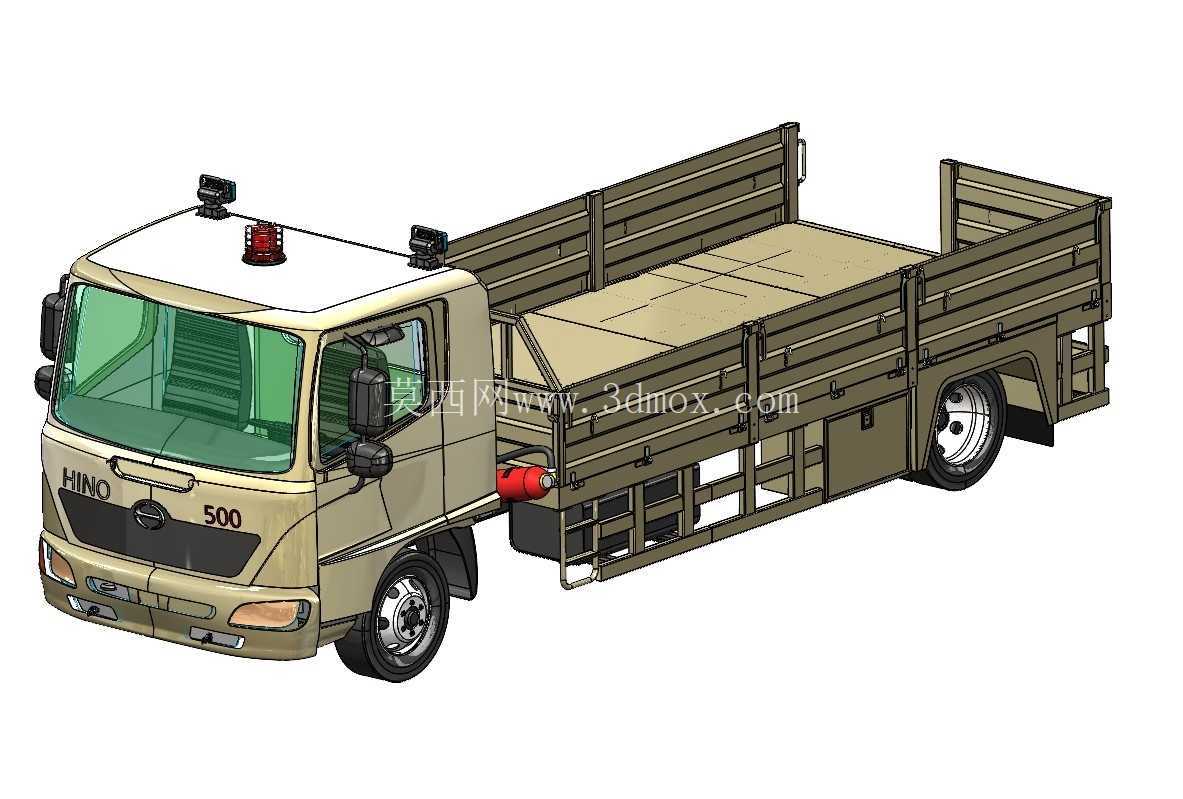

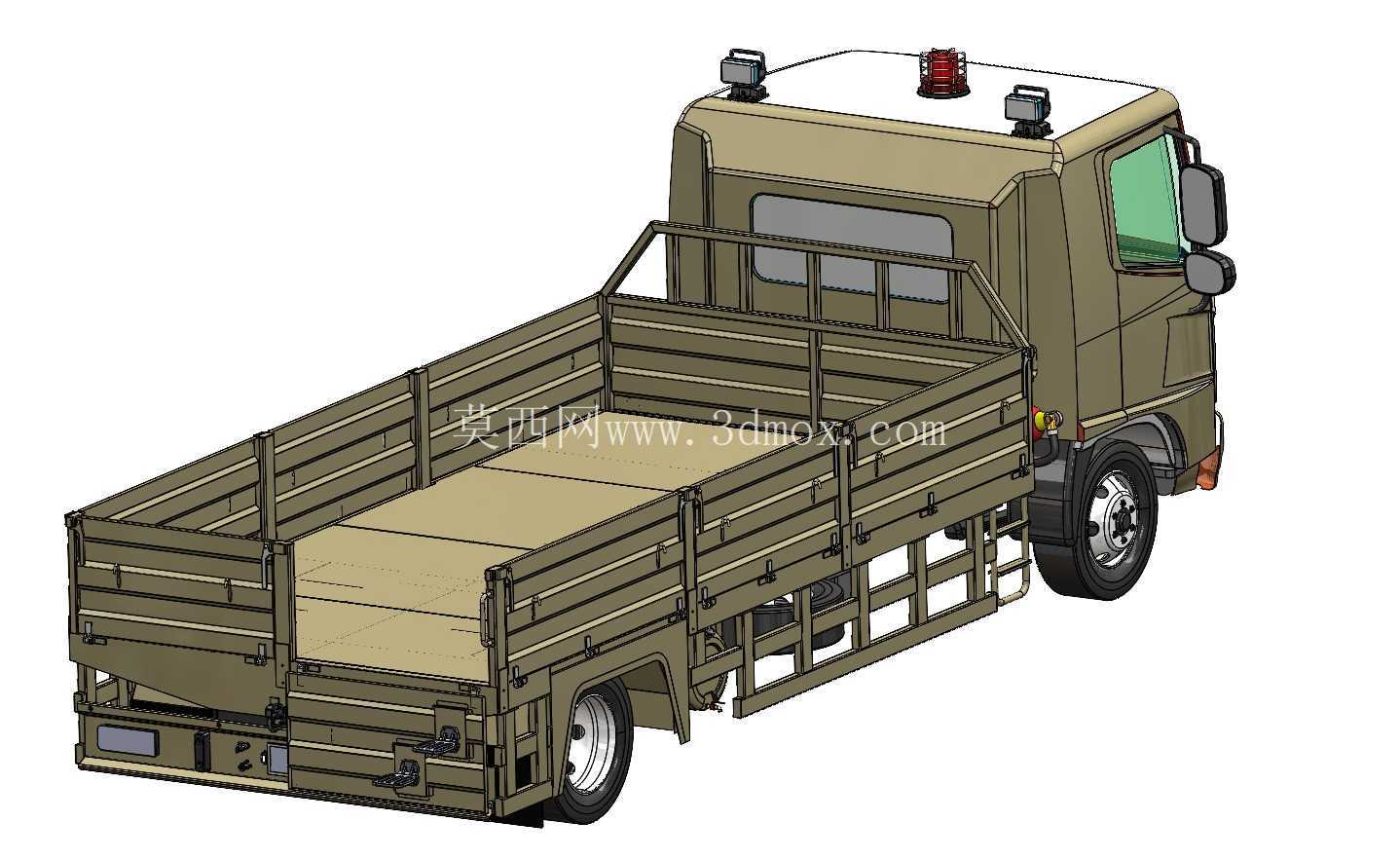

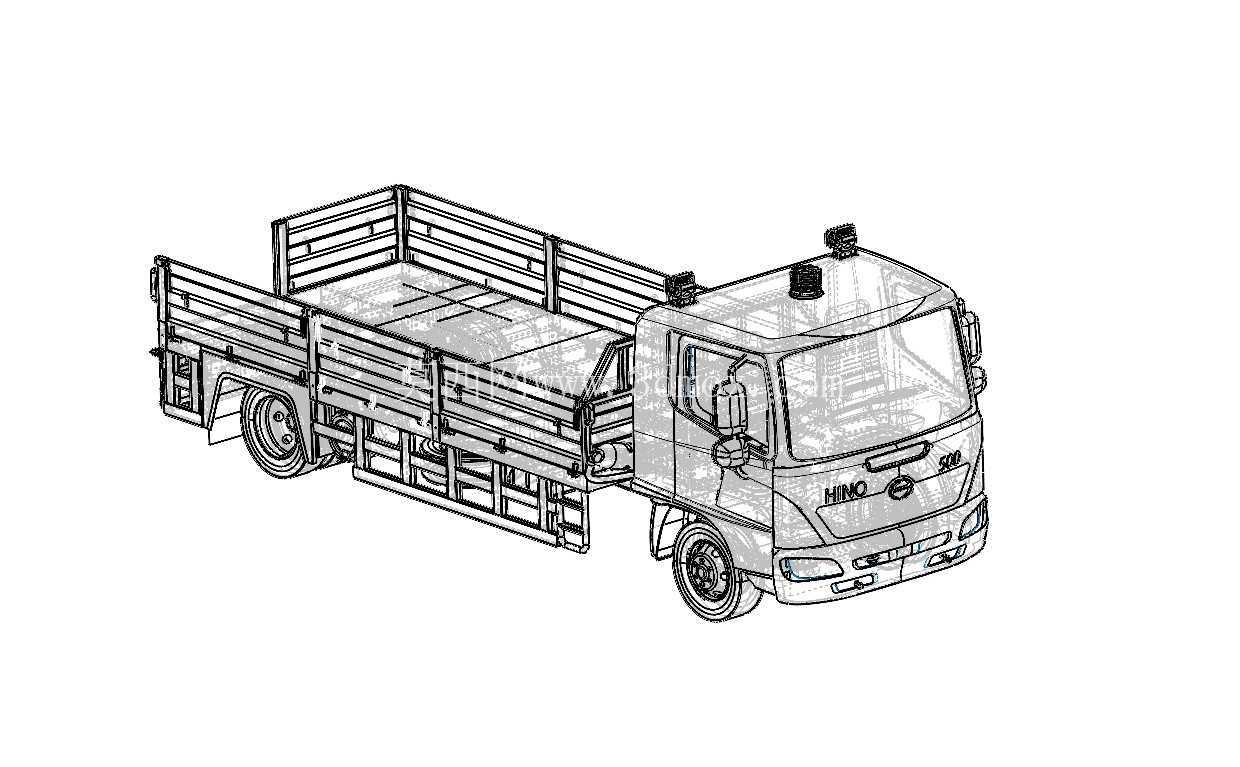

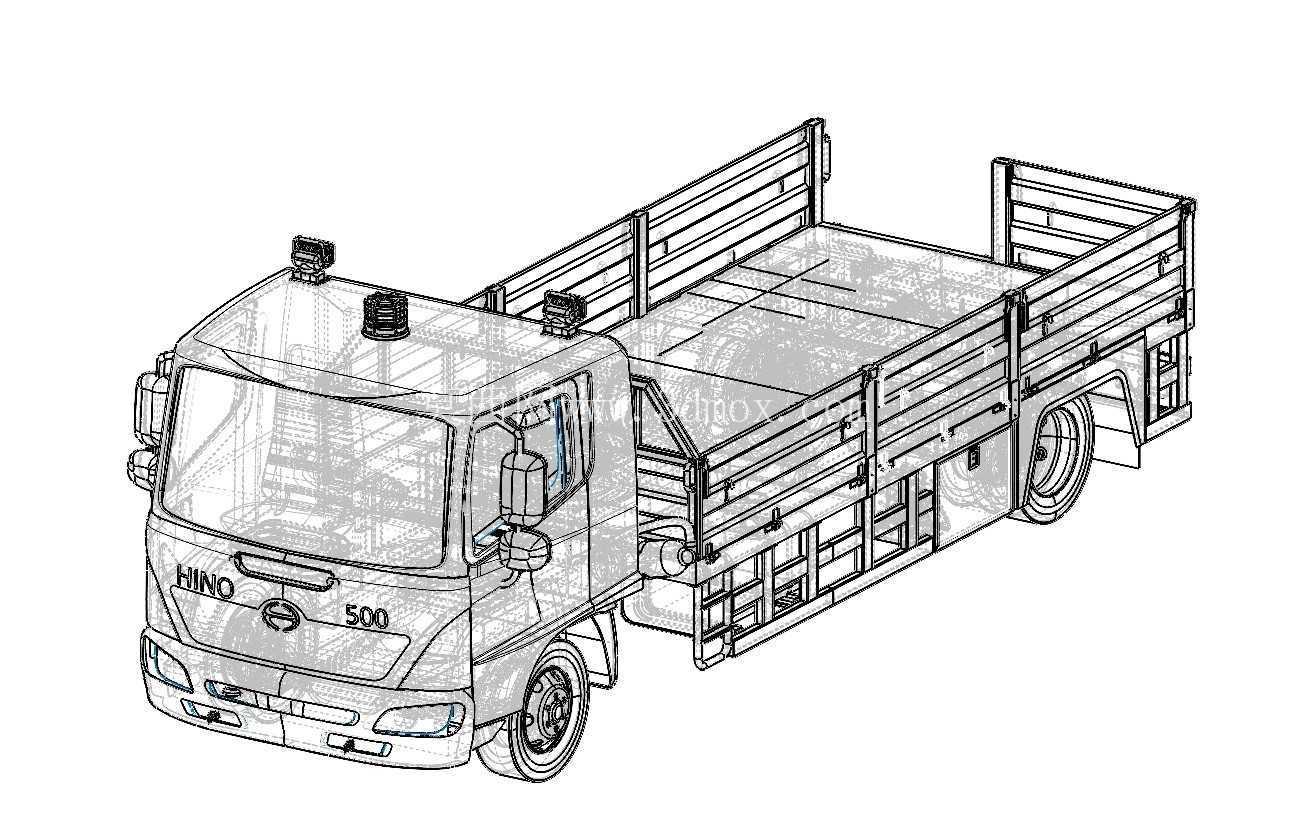

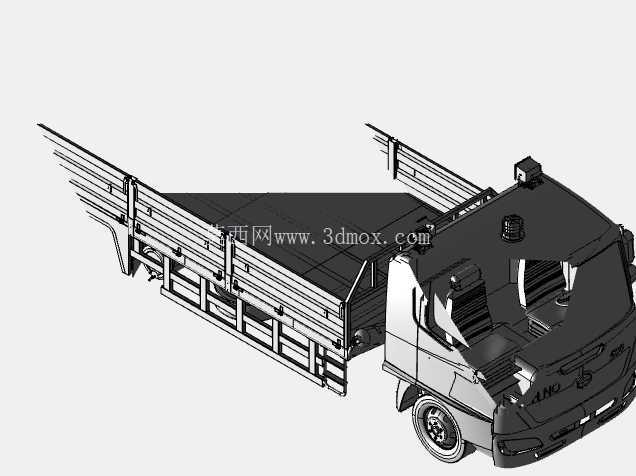

这款侧壁栏板式运输载具的三维结构设计，核心围绕非铺装路面战术后勤保障场景展开，区别于普通民用栏板货车的结构逻辑，从底盘承载冗余到栏板锁止结构，都针对崎岖地形、复杂装卸环境做了针对性优化。从实际使用场景来看，这类载具主要承担前线点位物资转运、野战营地补给配送、战术分队伴随保障任务，可装载给养集装箱、弹药箱组、工程抢修器材等常规制式物资，也可适配临时散装物料的短途倒运，栏板结构的设计让其相比厢式运输车拥有更灵活的装卸适配性，既可以从尾部完成托盘化物资的叉车装卸，也可以从侧方完成人工零散物资的快速搬运。

从功能特性上看，整车采用平头驾驶室布局，缩短了整车长度与转弯半径，适配狭窄山路、临时开辟的急造军路通行需求；驾驶室顶部预留了警示灯具与辅助观察设备的安装位，可根据任务需求加装作业警示灯、低空识别标识等附件；侧壁栏板采用分段式铰接结构，每段栏板都配备独立的锁止插销，行驶状态下栏板可完全锁止固定，避免颠簸路段栏板意外松脱导致物资掉落，装卸作业时可根据作业位置单独翻开对应侧的栏板，无需放倒全部栏板即可完成局部装卸，尤其适合在狭窄作业面、半遮蔽点位开展装卸作业。底盘部分采用重载加强型结构，车架纵梁采用加厚槽型截面设计，预留了副油箱、随车工具组、防滑链收纳舱的安装空间，悬架系统针对越野工况做了行程优化，可在坑洼路面保证车轮接地性，避免单轮悬空导致的动力流失，同时承载能力预留了足够冗余，可在额定载重基础上应对临时超载的紧急运输需求。

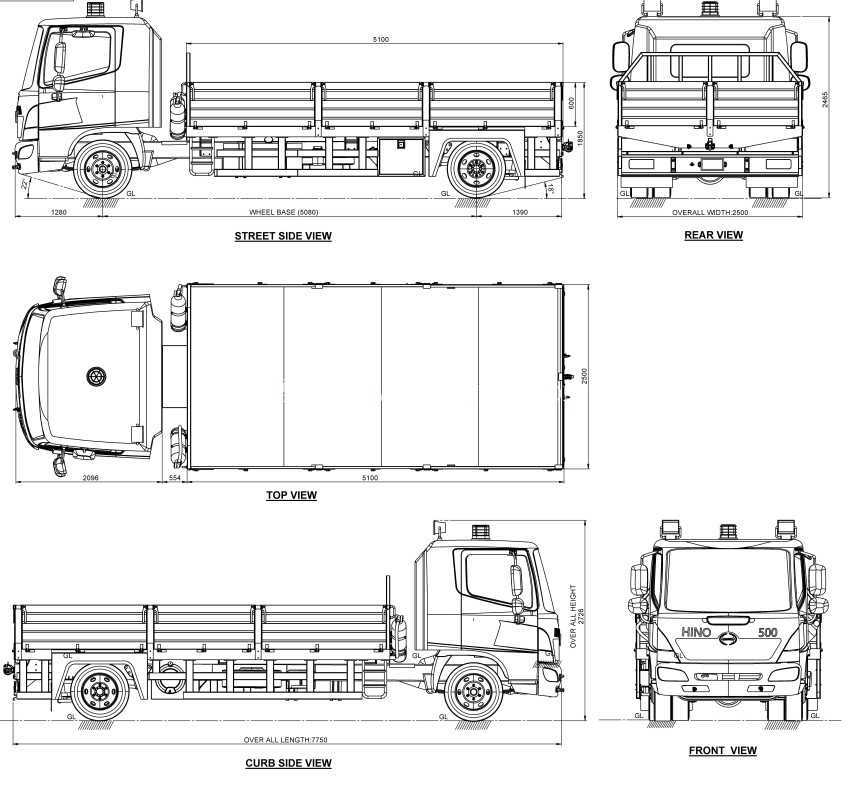

设计思路上，建模过程优先还原了实车的装配逻辑与结构干涉边界，所有部件的连接位置、运动间隙都按照实际车辆的工程公差做了还原：驾驶室翻转支点、栏板铰接转轴、车门开合边界、车轮转向极限位置都做了运动仿真校验，不存在结构干涉问题；货台地板采用防滑波纹板结构，边缘设置了捆扎挂钩安装位，可配合绑带、绳网完成不同规格物资的固定，货台前部与驾驶室之间设置了防撞隔离架，避免紧急制动时货台物资向前滑移撞击驾驶室。外形尺寸方面，整车长度控制在单桥战术卡车的常规通行范围内，宽度满足标准平板运输拖车的装载要求，可通过铁路平板、民用货运挂车完成远程投送，整车高度满足常规涵洞、隧道的通行限高要求，栏板放倒后的高度低于驾驶室顶部，不会遮挡驾驶室后方的观察视野。

从结构细节来看，驾驶室侧面设置了外置储物舱，可放置随车工具、防滑三角木、应急维修器材，车辆右侧配备了灭火器安装支架，符合野战车辆的安全配置要求；轮拱位置做了防飞溅挡泥结构，避免泥泞路段行驶时泥浆甩到货台或驾驶室侧面；前后保险杠采用钢制加强结构，可应对低速碰撞、推开路面小型障碍物的需求，前保险杠预留了拖拽钩安装位，可实现车辆互救、拖拽小型装备的功能。建模时对所有外露部件的安装边界做了明确标注，比如顶部警示灯的安装孔位、侧方附加设备的支架固定点、货台捆扎钩的焊接位置，都可直接作为后续改装设计、结构优化的基准参考，无需重新测量底盘的安装尺寸。对于三维建模从业者而言，该模型的结构分层清晰，底盘、驾驶室、栏板、行走系统、附属附件分别独立成组，可直接拆解用于车辆结构教学、战术场景渲染、运输方案模拟等不同用途，所有几何面都做了简化优化，不存在冗余碎面，可直接导入不同仿真软件开展通过性模拟、载荷分布计算等工程分析工作。
