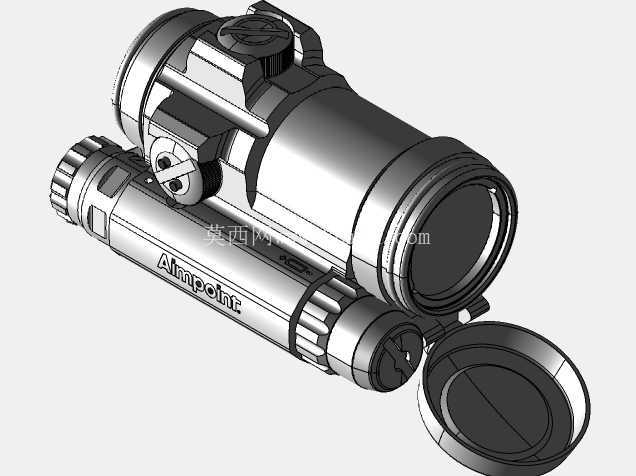

Aimpoint Comp M5s内红点瞄准镜结构建模

本次建模还原的Aimpoint Comp M5s内红点瞄准镜，是轻武器战术附件领域应用极广的近距离快速瞄准装置，核心适配突击步枪、卡宾枪、冲锋枪等多类单兵轻武器，也可根据安装座适配部分大口径手枪与霰弹枪，覆盖军警日常训练、实战任务、民用竞技射击等多类场景。不同于传统望远式瞄准镜的放大倍率设计，该类红点瞄具无放大功能，可支持射手双眼同时睁开完成瞄准，大幅提升近距离交战时的目标捕获速度与态势感知能力，尤其适合CQB室内近距离作战、移动目标快速追踪等工况。

从实际功能特性来看，该款瞄具采用反射式红点成像原理，通过内部LED光源投射分划至分光镜片，射手无论从哪个角度观察，只要看到红点对准目标即可完成瞄准，无需严格对齐传统机械瞄具的三点一线，大幅降低瞄准操作门槛，提升突发状况下的反应速度。建模过程中完整还原了瞄具的核心功能结构：顶部的亮度调节旋钮支持多档位亮度切换，可适配强光户外、昏暗室内、夜间低光等不同光照环境，避免亮度过高晃眼或过低无法识别分划；侧方的电池仓结构还原了快拆设计逻辑，实际使用中无需拆卸瞄具即可完成电池更换，避免拆装后重新归零的繁琐操作；前后端的翻盖式物镜、目镜保护盖可在非使用状态下闭合，避免镜片被沙尘、磕碰损坏，翻开后可通过侧边卡扣固定，不会在射击过程中晃动遮挡视野。

建模过程完全参照实物零件的实际尺寸与装配关系完成，首先通过逆向测绘获取实物的关键安装尺寸：瞄具主体筒身直径、整体长度、安装座的皮卡汀尼导轨适配尺寸均严格对应实物参数，确保模型可直接用于战术配件的装配干涉校验。安装边界方面，该瞄具采用标准皮卡汀尼导轨接口，建模时还原了导轨卡槽的锁紧结构，实际安装时可通过侧边锁紧扳手快速固定在枪械顶部导轨上，锁紧后无松动间隙，可承受常规轻武器射击时的后坐冲击，不会出现分划偏移、瞄具松动的问题。外形设计上，筒身采用一体化铝合金切削加工的流线型轮廓，无突出的尖锐棱角，避免携行时勾挂装具，同时兼顾轻量化与结构强度，建模时还原了筒身表面的防滑纹理、品牌标识刻印位置，以及调节旋钮的防滑齿结构，所有细节均对应实物的加工特征，未做主观简化。

从结构设计思路来看，该款瞄具的设计核心围绕可靠性与易用性展开：全密封结构设计可满足防水、防尘要求，适应雨天、沙尘等恶劣野外环境；内部电路做了抗震优化，可承受大口径枪械连续射击的后坐冲击，保证红点分划始终稳定不漂移；分划采用2MOA大小的红点设计，既可以保证近距离瞄准的快速性，也能兼顾中距离的瞄准精度，不会因红点过大遮挡目标。建模过程中对内部的分光镜片倾斜角度、LED光源安装位置也做了对应还原，可直接用于后续的光学仿真、结构装配验证等工作，所有配合面的公差预留均参照实际机械加工要求，筒身与端盖的螺纹配合、旋钮与主体的轴孔配合均符合常规机械加工的公差等级，可直接导出工程图用于加工参考。

不同于很多简化的外观模型，本次建模完整还原了瞄具的所有外部操作结构与安装接口，包括底部导轨的锁紧扳手、调节旋钮的档位卡槽、保护盖的铰接结构，甚至电池仓的弹簧触点位置都做了对应还原，可用于战术装备的虚拟装配、射击训练模拟系统的场景搭建、以及相关配件的改型设计参考。对于结构设计从业者而言，该模型可作为轻武器战术附件设计的参考案例，理解反射式瞄具的外部结构布局、安装接口标准、人机工程设计逻辑；对于三维建模从业者而言，该模型涵盖了回转体零件建模、曲面细节处理、标准接口还原、装配关系匹配等多类建模技巧，可作为同类光学附件建模的参考范本。
