马规内管胶皮配套管状结构三维设计

在气动休闲器材的结构设计领域，内管与胶皮的配合精度直接决定了发射过程的气密稳定性与弹道一致性，这款管状结构的设计正是围绕马规规格内管的配套胶皮安装需求展开，从结构适配性出发解决常规装配中容易出现的胶皮移位、气密泄漏、内管晃动等实际工程问题。从实际应用场景来看，这类结构主要服务于气动发射类休闲器材的内管总成装配环节，作为内管与外部机匣、胶皮密封件之间的衔接载体，需要同时满足内管的轴向定位、胶皮的径向压紧、装配后的同轴度保持三个核心功能需求，在实际使用过程中，整根管件需要承受发射瞬间的气压冲击，同时要保证胶皮在多次往复装配后不会出现过度磨损或移位，这就对结构的台阶设计、公差匹配、表面处理都提出了明确的工程要求。

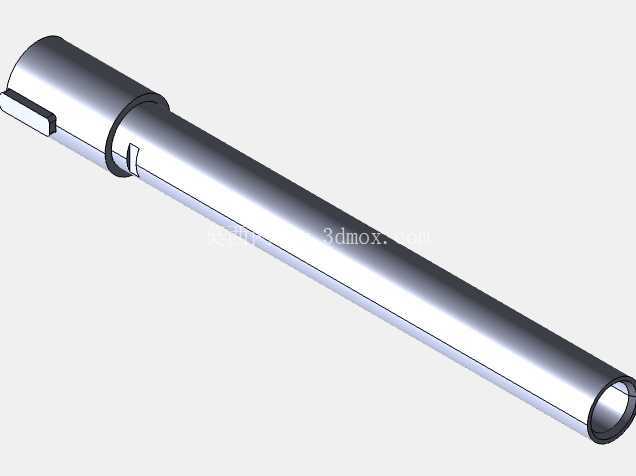

从设计思路上看，整根管件采用了阶梯轴式的整体结构，左端设置的两个凸起卡位分别对应胶皮的轴向定位槽与机匣端的安装防转位，避免装配后内管随发射震动出现周向转动，靠近左端的环形凸台是胶皮的安装限位基准，装配时胶皮端面抵靠在凸台侧边上，就能保证胶皮的压缩量处于设计区间内，既不会因为压缩量过大导致胶皮过早老化开裂，也不会因为压缩量不足出现气压泄漏的问题。管件主体采用等直径薄壁圆管结构，在保证整体结构刚度的前提下尽可能降低自重，内壁的光滑度要求控制在Ra1.6以内，减少弹丸通过时的摩擦阻力，同时避免内壁毛刺划伤弹丸表面影响弹道精度。右端的管口做了微小的倒角处理，既方便装配时与外部套管的对接导入，也能消除管口锐边在装配过程中割伤配套密封件的风险。

从安装边界与尺寸配合来看，整根管件的总长需要匹配对应型号机匣的内管安装仓长度，左端卡位的凸起高度控制在1.2mm，既能够提供足够的防转扭矩，也不会因为凸起过高导致装配时需要过度扩孔破坏机匣结构；环形凸台的外径比胶皮的安装内径大0.3mm，属于过盈配合区间，装配时借助专用工装将胶皮平稳压入到位，就能保证胶皮与管件之间的静摩擦力足够克服发射时的气压轴向推力，不会出现胶皮被气压冲移位的问题。管件主体的外径与外部稳定套管的内径采用间隙配合，单边间隙控制在0.05mm以内，既保证装配过程顺畅无卡滞，也能避免间隙过大导致内管在发射过程中出现径向晃动，影响出弹精度。

在实际建模过程中，需要重点关注几个容易被忽略的结构细节：一是左端卡位的边缘需要做R0.2的圆角处理，避免锐边在反复拆装过程中切削胶皮表面，造成胶皮掉屑影响气密性能；二是环形凸台与管件主体的衔接处需要做退刀槽设计，一方面方便机加工过程中的刀具退刀，保证凸台端面的平面度，另一方面也能给胶皮装配提供微小的形变空间，避免胶皮端面被凸台棱边切损；三是管件内壁与外壁的同轴度需要控制在0.02mm以内，否则会导致内管整体出现偏斜，弹丸在管内运动时会蹭到内壁一侧，不仅会降低初速，还会导致弹道出现无规律偏移。

从功能特性的角度验证，这款结构在实际装配后能够实现三个层面的性能提升：首先是气密稳定性的提升，通过精准的凸台尺寸与卡位设计，胶皮在装配后能够保持均匀的径向压缩，整段密封面的压力分布一致，不会出现局部漏气的问题；其次是装配效率的提升，所有的定位结构都做了导入倒角与防呆设计，装配时不需要反复调整角度，只要将卡位对准对应槽位推入即可到位，大幅降低了手工装配的难度；最后是使用寿命的提升，所有与胶皮接触的棱边都做了圆角处理，管件表面采用硬质氧化处理，硬度达到HV400以上，反复拆装胶皮也不会出现表面刮伤起毛刺的问题，整套内管结构的拆装寿命能够达到千次以上而不出现气密性能衰减。

在结构校核环节，还需要针对发射瞬间的气压载荷做有限元验证，整根管件在1.2MPa的瞬时内压作用下，最大形变位置出现在管件中段，形变量控制在0.01mm以内，完全不会影响内管的同轴度精度；左端卡位位置的最大应力远低于材料的屈服强度，不会出现卡位断裂或者变形的问题。针对不同使用场景的需求，还可以在管件外壁加工对应的环形凹槽，加装O型圈来进一步提升与外部套管之间的减震效果，降低发射时的内管震动传递，进一步提升射击精度。这类管状配合结构的设计核心不在于复杂的曲面造型，而在于每一处尺寸公差、配合间隙、细节处理都要匹配实际装配与使用的需求，很多新手建模时往往只关注外形的相似度，忽略了圆角、退刀槽、公差配合这些细节，最终做出来的模型在实际装配时会出现各种干涉、密封失效、装配困难的问题，只有从实际工程需求出发，把每一处结构的作用、对应的装配工艺、使用过程中的受力情况都考虑到位，才能做出真正具备实用价值的三维模型，为后续的零件加工、实际装配提供准确的设计依据。
