军用水罐车战术供水装备结构设计

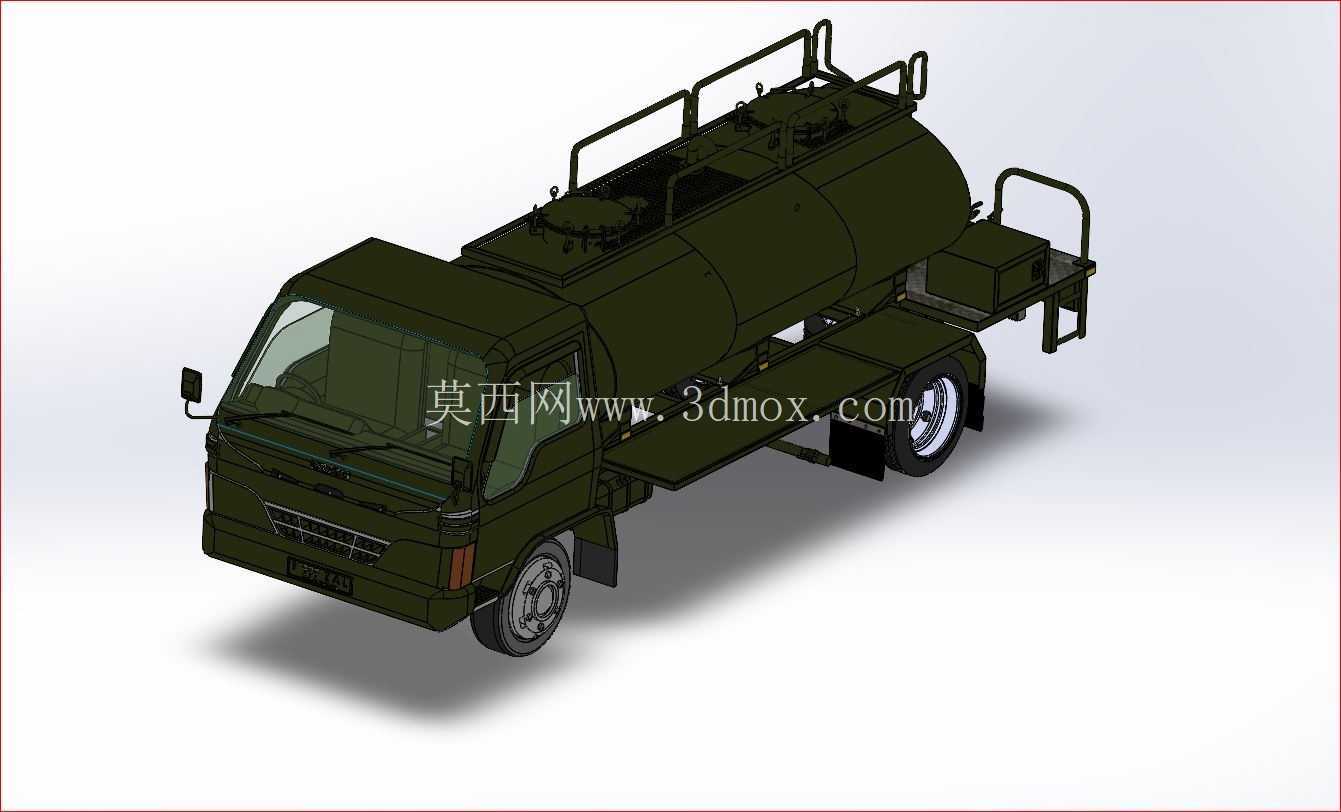

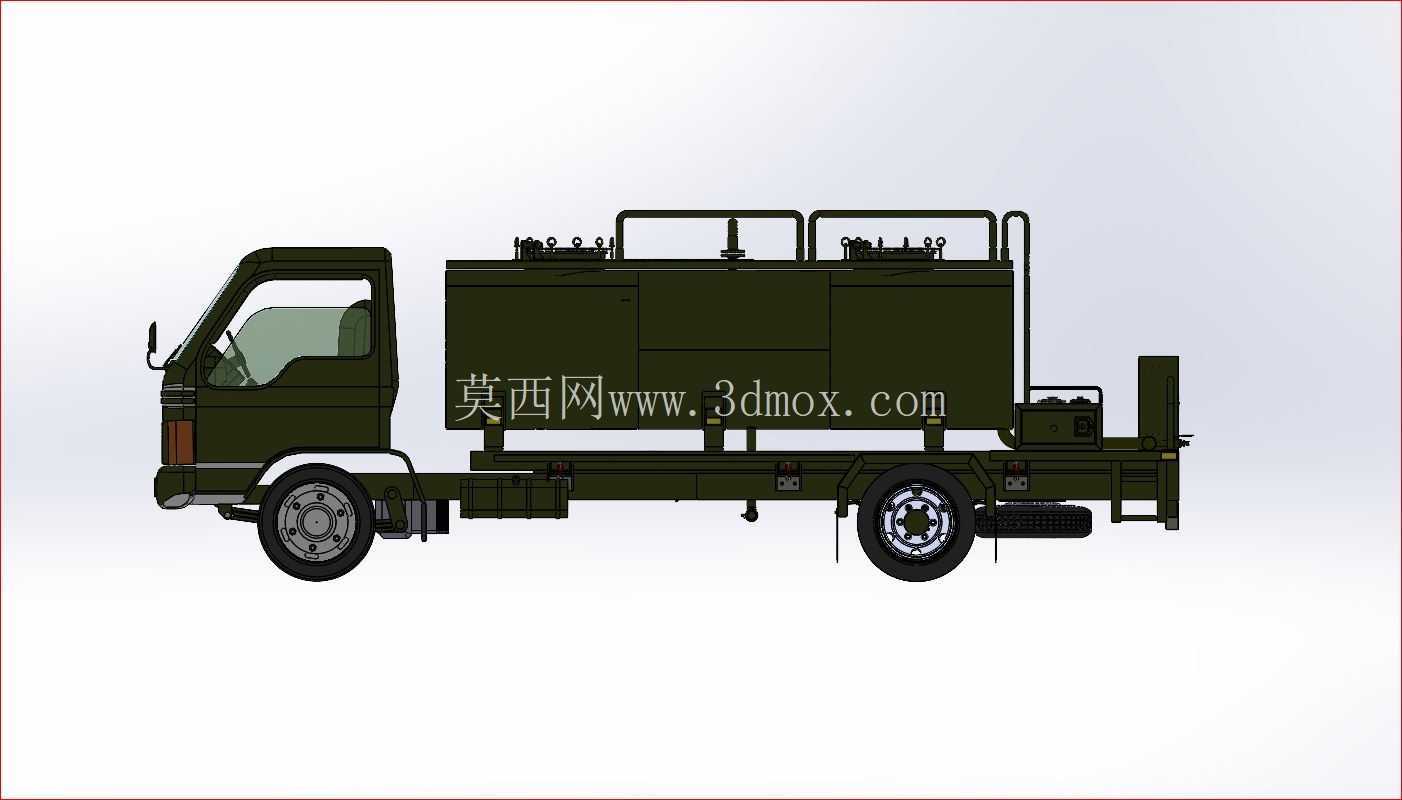

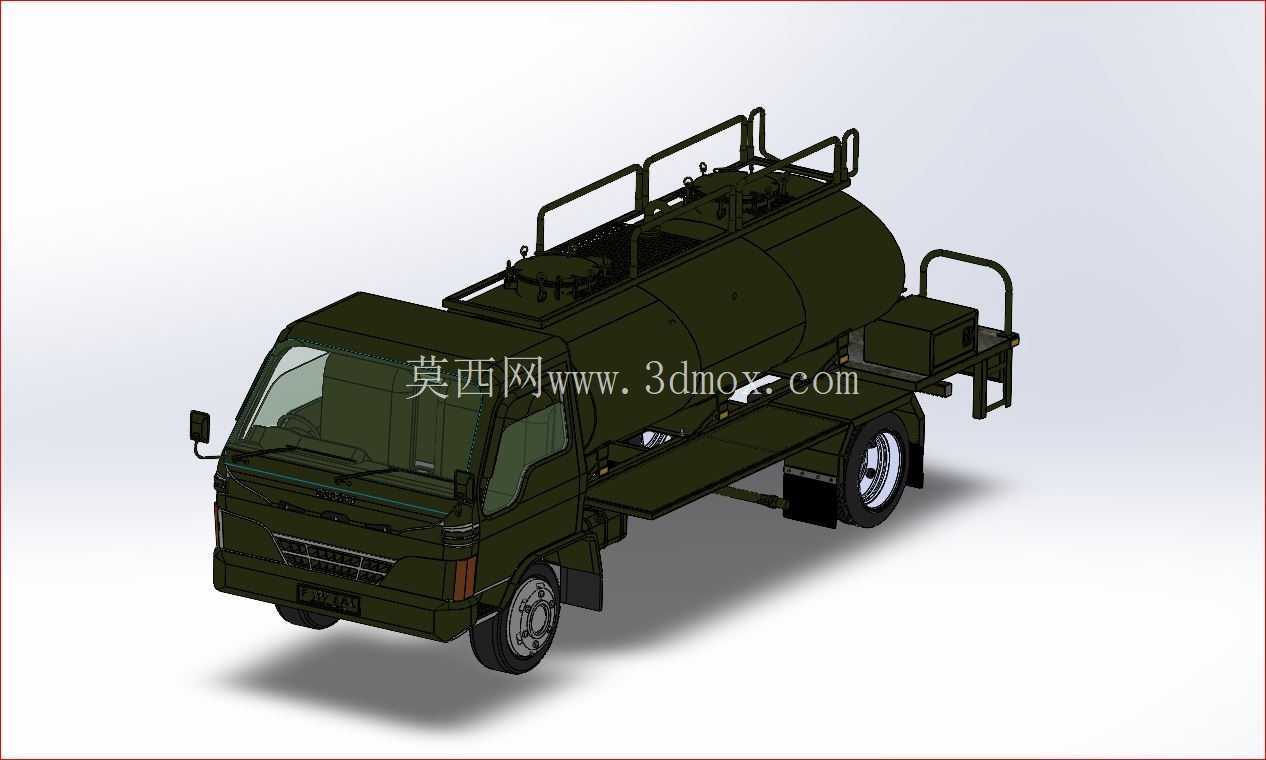

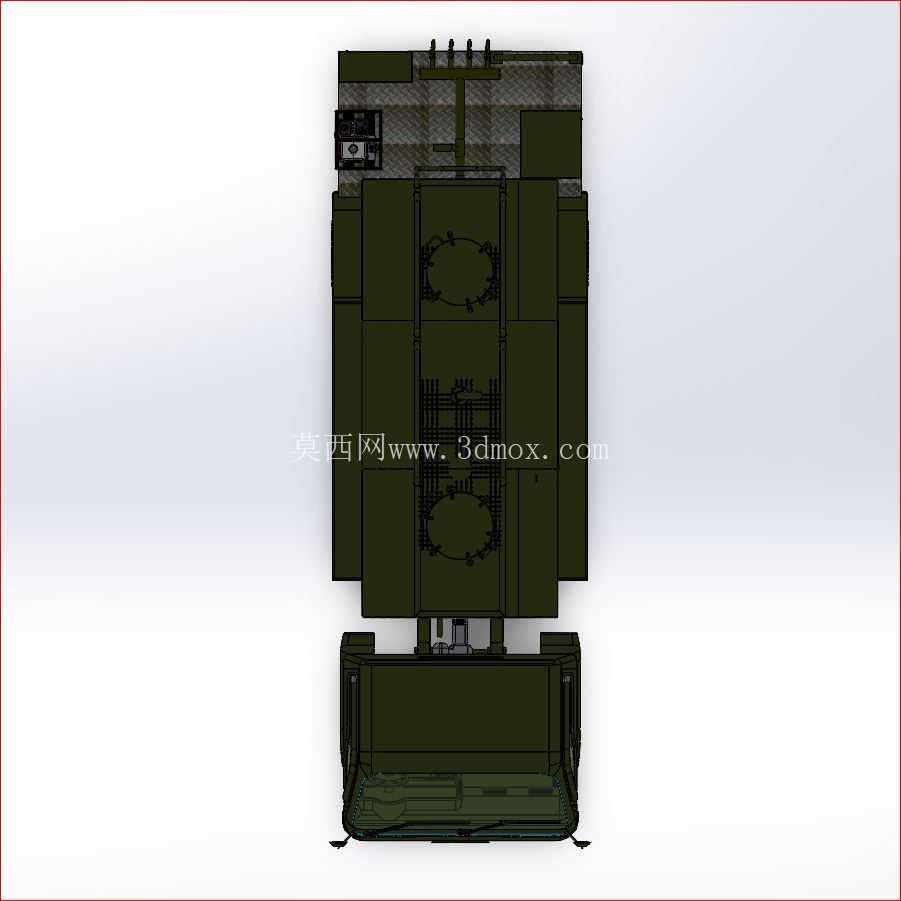

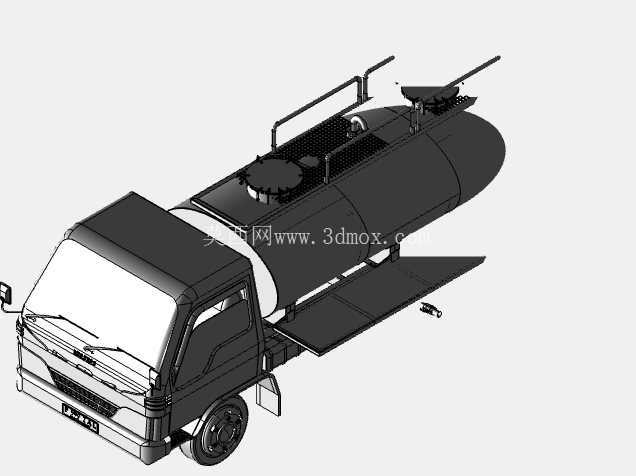

　　野战环境下的后勤供水保障，直接关系到野外驻训、战术机动过程中人员与装备的持续作业能力，这款水罐车的结构设计，完全围绕非铺装路面通行、快速取水输水、日常维护便捷这几个核心需求展开，没有冗余的装饰性结构，每一处部件的位置都经过实际作业场景的推演。从底盘部分来看，选用的是短轴距轻卡底盘架构，整车转弯半径控制在7米以内，能够适应林间临时道路、山地急弯等狭窄通行场景，底盘悬架采用加强型钢板弹簧结构，预留了15%的载荷冗余，即使在颠簸路面满载行驶，也不会出现车架形变、罐体移位的问题；底盘侧方的管线布局全部做了防刮蹭处理，制动管路、电气线束都嵌入车架纵梁的预留槽内，避免野外行驶时被树枝、碎石剐断。罐体部分采用圆柱形卧式结构，相比方形罐体能够更好地分散液体晃动带来的冲击载荷，罐体内部设置了三道防浪板，每道防浪板上开有过流孔，既可以减轻车辆启停、转向时水体晃动对罐体的冲击，也能保证罐内水体的流通性，避免长期静置出现沉积；罐体顶部设置了带防护栏杆的操作平台，人孔盖采用快开式结构，不需要额外工具就能开启，方便日常对罐体内部进行清洗、检修，平台周边的护栏高度为350mm，完全满足野外作业时的安全防护要求，防止操作人员在车辆停驻不稳时跌落。

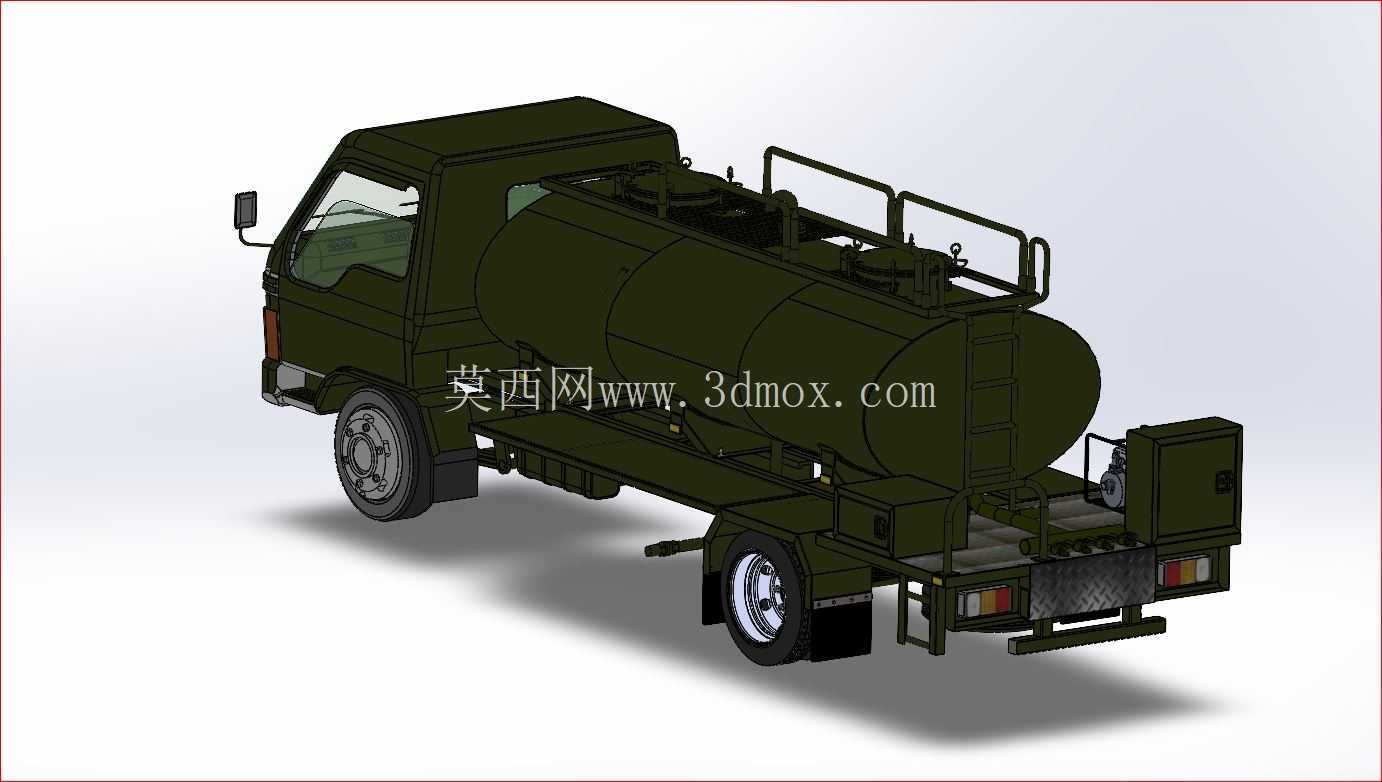

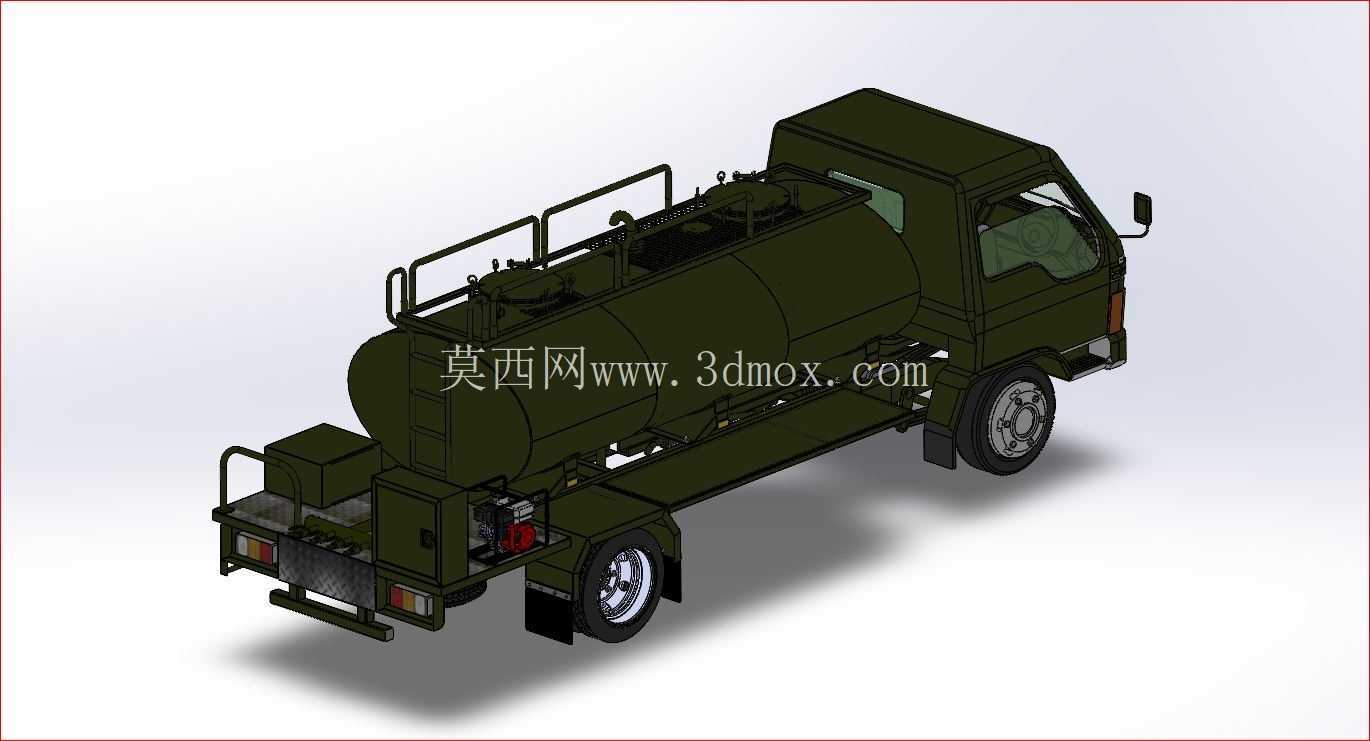

　　罐体尾部集成了小型输水单元，包含取力驱动的水泵、进出水接口、软管收纳位，其中进出水接口采用通用快接规格，能够和野战输水管线、便携储水囊快速对接，不需要额外转换接头；水泵的安装位置做了减震处理，通过橡胶减震垫固定在尾部支架上，避免作业时的震动传递到罐体引发共振，同时预留了足够的操作空间，操作人员站在地面就能完成接口连接、阀门开关操作，不需要攀爬罐体。车身侧方设置了爬梯，爬梯的踏步采用防滑花纹板，每级踏步的间距控制在300mm，符合人体工程学要求，操作人员上下罐体时不需要大幅度跨步；侧方还预留了工具收纳箱的安装位，可以放置水带、接头、维修工具等常用配件，收纳箱采用防水密封结构，避免野外降雨时工具受潮生锈。

　　在安装边界的把控上，整车的外廓尺寸严格控制在轻卡上路的规范范围内，宽度不超过2.2米，高度不超过2.5米，既可以通过常规的涵洞、隧道，也能满足平板运输、铁路转运的装载要求；罐体和底盘的连接采用U型螺栓配合橡胶缓冲垫，既保证连接强度，也能过滤行驶过程中的细碎震动，避免罐体和底盘硬连接出现焊缝开裂的问题。针对野外作业的维护需求，整车的易损件都采用通用规格，比如灯具、轮胎、密封件等，都可以和同系列轻卡配件通用，不需要定制特殊备件，在野外出现小故障时，能够快速更换配件恢复作业能力；罐体底部设置了排污口，位置在罐体最低点，能够完全排空罐内的残留水体和沉积物，避免长期存水出现锈蚀、滋生微生物的问题。

　　在功能设计上，这款水罐车除了常规的储水、输水功能外，还可以通过外接软管实现从自然水源取水、向多个点位同时供水的能力，水泵的流量设定满足野战条件下一个排级驻训点的单日供水需求，不需要额外增加增压设备；罐体表面采用军绿色哑光涂装，既符合野外作业的隐蔽需求，也具备耐紫外线、耐泥水腐蚀的特性，长期在户外停放也不会出现漆面脱落、锈蚀的问题。从建模的细节来看，这款模型还原了实车的所有结构细节，包括底盘的传动结构、悬架的板簧片数、罐体的焊缝位置、操作平台的防滑纹路、尾部的灯具布局，所有部件的装配关系都和实车一致，没有出现结构干涉、装配错位的问题，对于结构设计人员来说，可以直接参考其布局逻辑，优化民用供水车、应急供水车的结构设计，尤其是在非铺装路面通行的专用车辆设计中，其底盘加强、罐体防浪、管线防护的设计思路都有很高的参考价值。
