工业燃油转运补给专用作业卡车结构设计

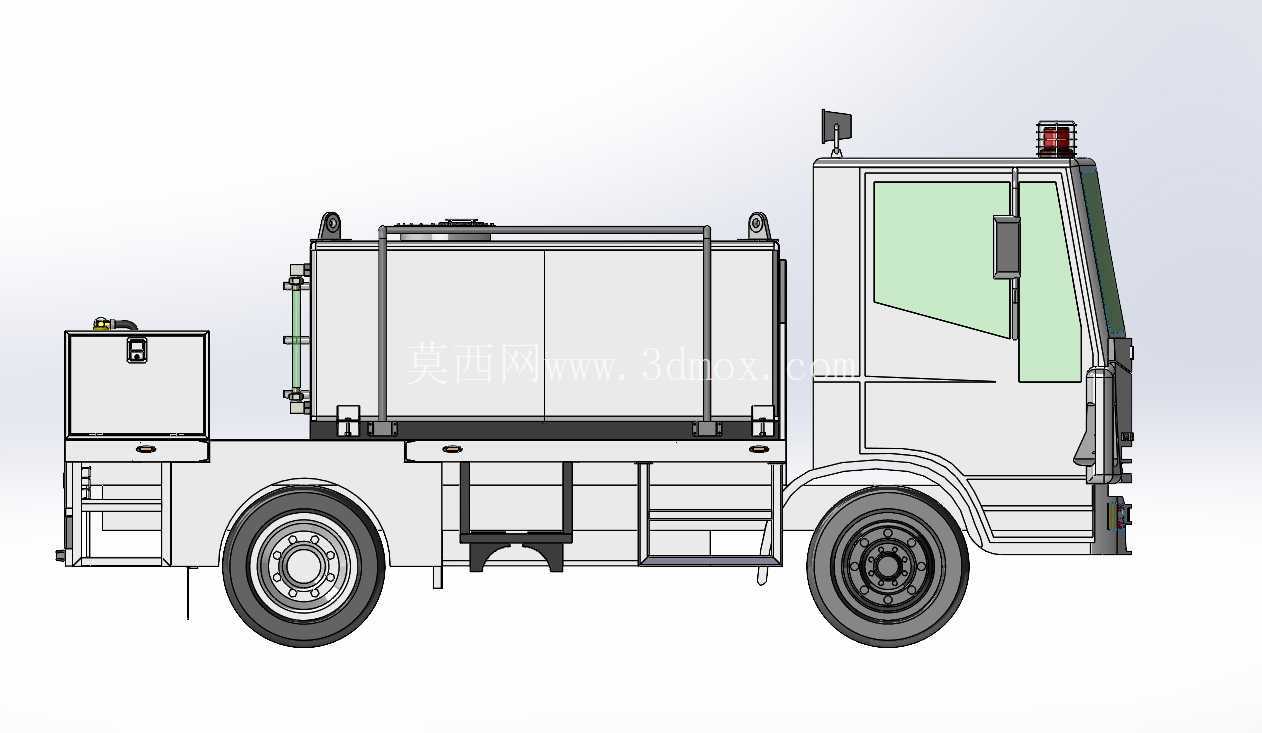

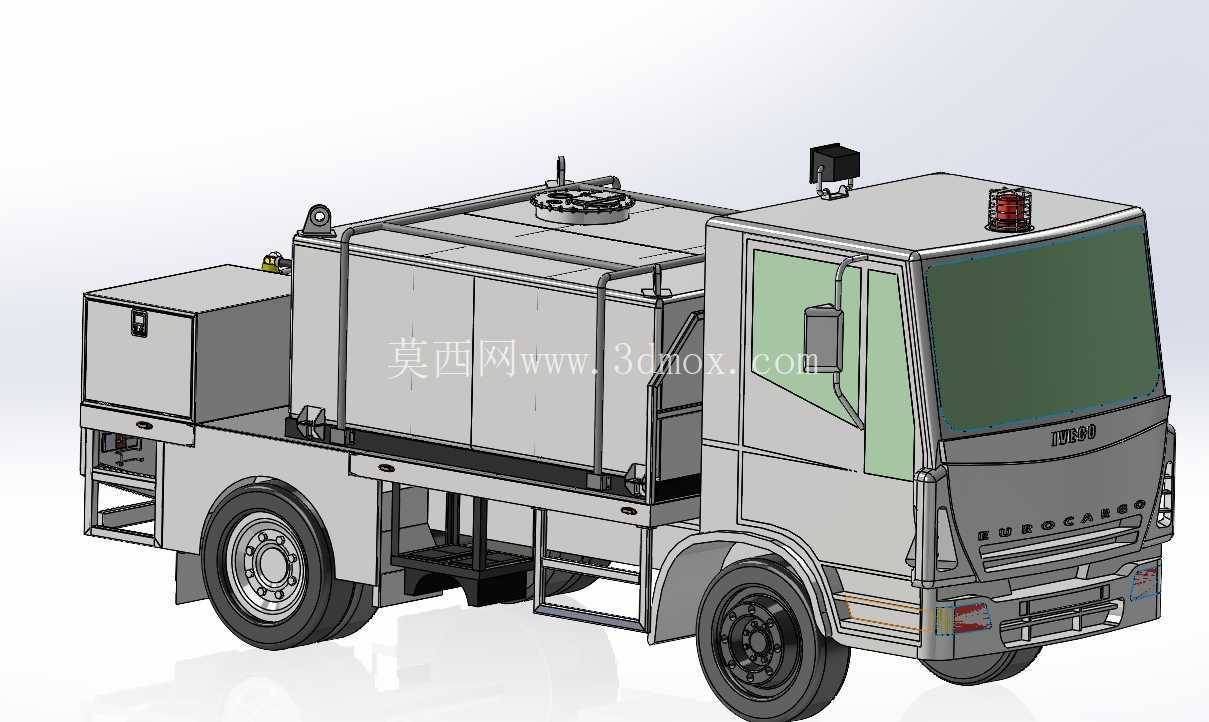

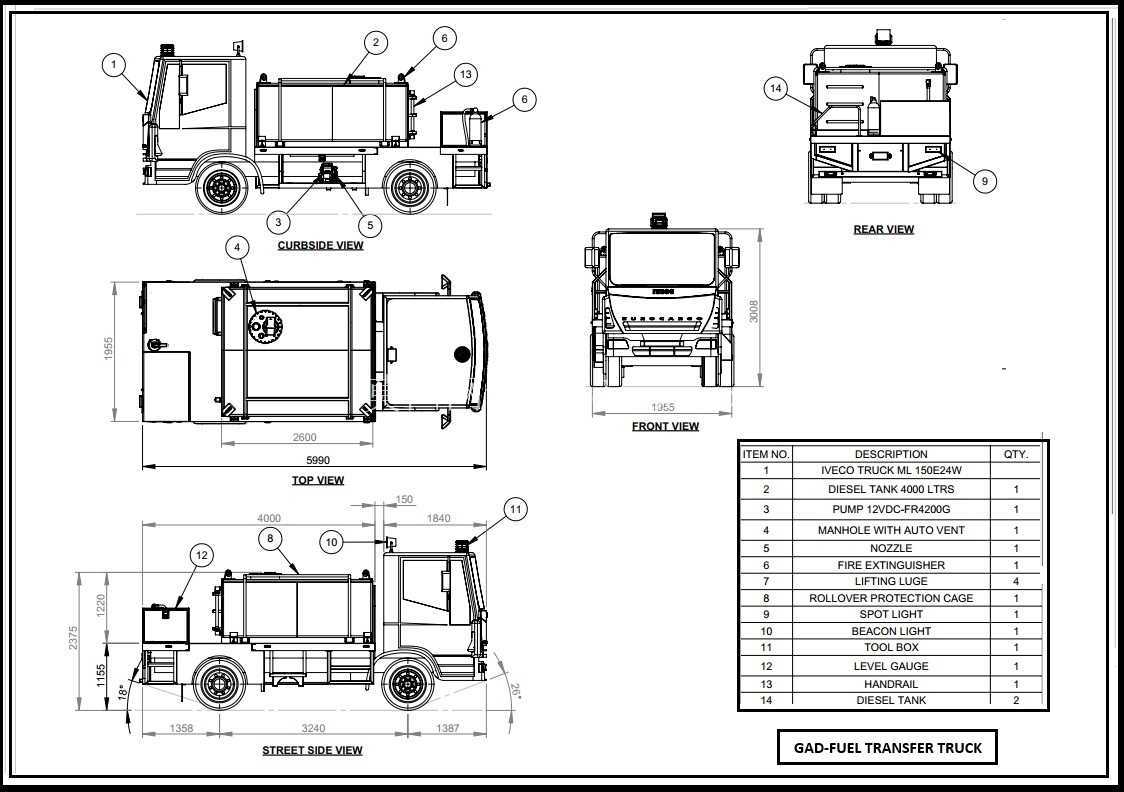

　　这款燃油转运作业车的三维结构设计，核心瞄准无固定加油站点的野外工业作业场景，包括偏远矿区重型机械集群补能、林区采伐设备燃油补给、应急抢险作业现场油料配送、零散施工点位工程机械加油等实际工况，解决常规加油车辆无法覆盖窄小作业面、复杂非铺装路面通行受限的痛点。从结构布局来看，整车采用短头单排驾驶室设计，转弯半径控制在6.5米以内，可适应矿区临时便道、林区作业窄路的通行需求，整车外廓尺寸严格控制在长5.8米、宽2.1米、高2.4米范围内，满足多数工业作业区的限宽限高通行要求，同时可适配标准平板拖车的转运装载边界，方便跨区域长距离调度。

　　上装部分的储油单元采用分舱式结构设计，单舱容量设置为1.2立方米，总储油容积4.8立方米，可同时存储不同标号的燃油，适配柴油设备、汽油应急动力设备的不同补给需求，罐体顶部设置带密封锁止结构的人孔与呼吸阀，内置防溢漏液位检测装置，当加注液位达到阈值90%时自动触发通断阀关闭，避免加注过程中溢油风险。罐体侧面集成软管卷盘系统，卷盘容管长度设置为25米，加油软管采用耐油耐低温橡胶材质，适配-30℃到55℃的野外作业环境温度，卷盘自带自动回卷阻尼结构，避免收管过程中软管甩动磕碰，加油枪端设置流量计量装置，可精准控制加注量，满足零散设备加油的计量需求。

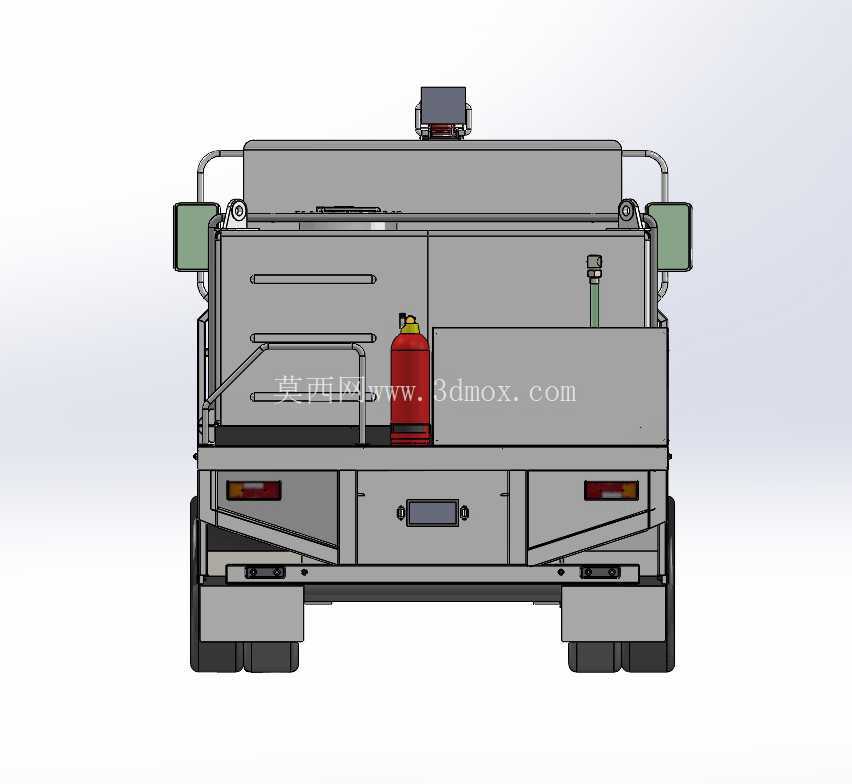

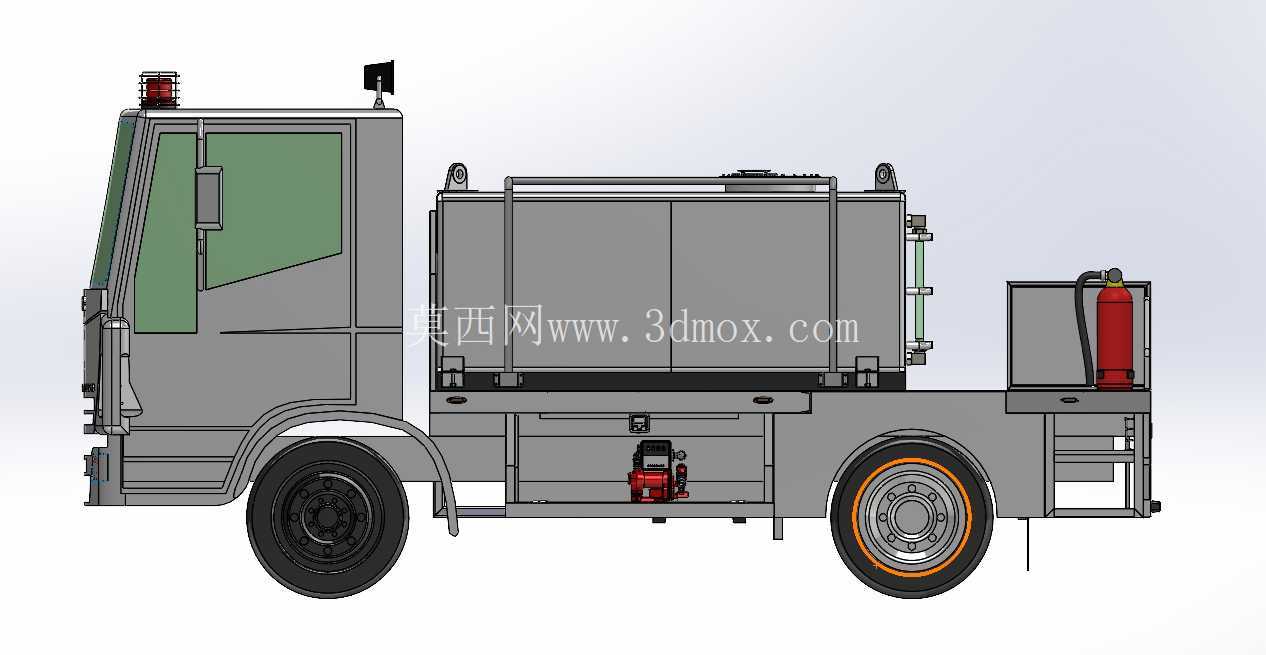

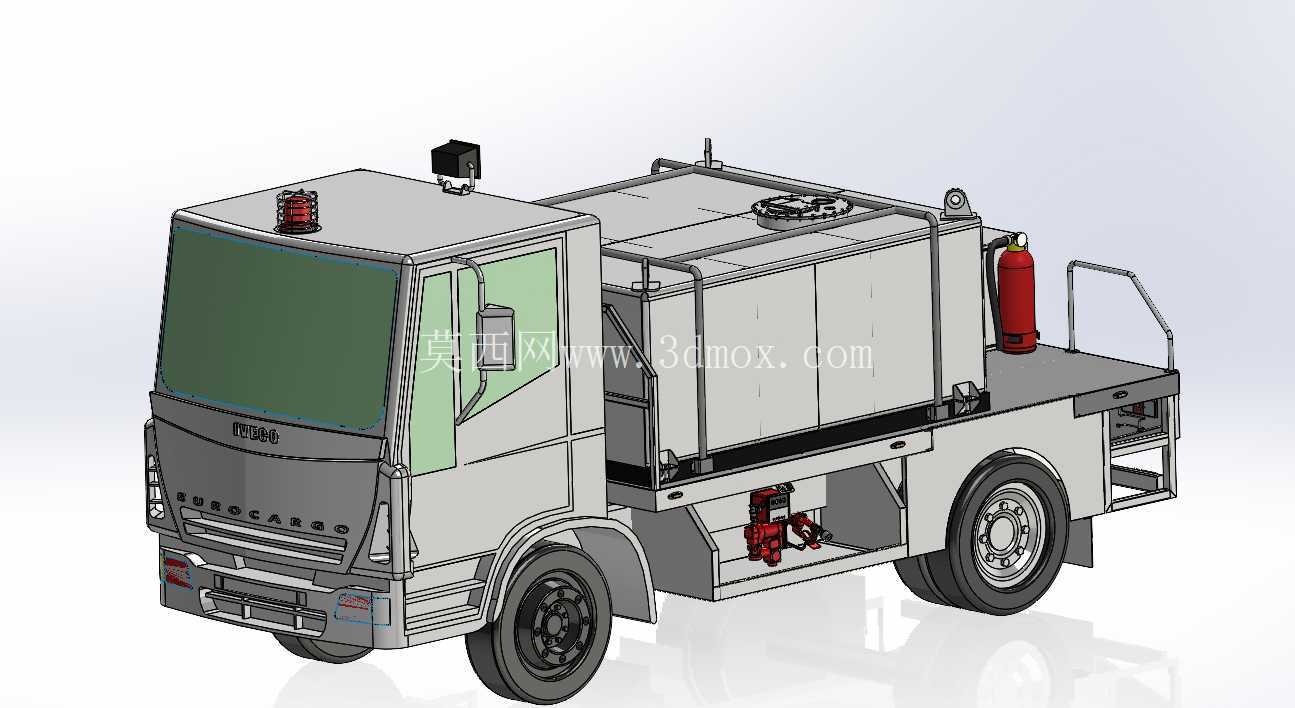

　　上装操作侧设置外置工具储物舱，舱体采用铝合金蒙皮钢结构，可放置加油枪备用密封件、滤芯更换工具、溢油应急吸附材料、防火灭火器材，图中可见罐体侧方挂载的手提式干粉灭火器，安装支架采用快拆结构，可在紧急状态下快速取用。车辆底盘部分采用4x2驱动形式，后桥配置钢板弹簧悬架搭配液压减震，可适应非铺装路面的颠簸工况，最小离地间隙设置为220毫米，避免矿区碎石、林区凸起树根磕碰底盘油底壳与上装管路。驾驶室顶部配置警示灯与作业状态指示灯，在作业现场可提醒周边设备避让，车尾设置可折叠安全防护栏，作业时展开形成操作防护区，行驶状态下折叠收起不超出整车外廓。

　　设计过程中重点考量了防火安全结构，罐体与驾驶室之间设置防火隔热隔板，所有燃油管路均采用双层密封结构，管路接头位置设置防渗漏检测槽，一旦出现渗漏可及时发现避免油料滴落到高温排气部件上，整车电路系统均采用防爆密封接插件，避免电路火花引发安全风险。上装与底盘的连接采用U型螺栓配合橡胶减震垫的结构，可过滤行驶过程中的颠簸震动，避免罐体焊缝长期受交变应力出现开裂，所有外露金属结构件均做环氧富锌底漆加聚氨酯面漆处理，适配野外高湿度、高粉尘、弱腐蚀的作业环境，延长结构使用寿命。操作平台表面采用花纹钢板铺设，边缘设置防滑凸起，冬季结霜、雨天作业时可避免操作人员滑倒，平台侧边设置上下踏步，踏步高度差控制在25厘米以内，方便操作人员上下操作。整车的配重经过反复校核，满载状态下前后轴荷分配控制在4:6，保证行驶过程中的转向稳定性与制动性能，避免山区坡道行驶出现轴荷转移过大导致的操控风险。
