哈勃货运邦克山30口径便携弹药储运箱

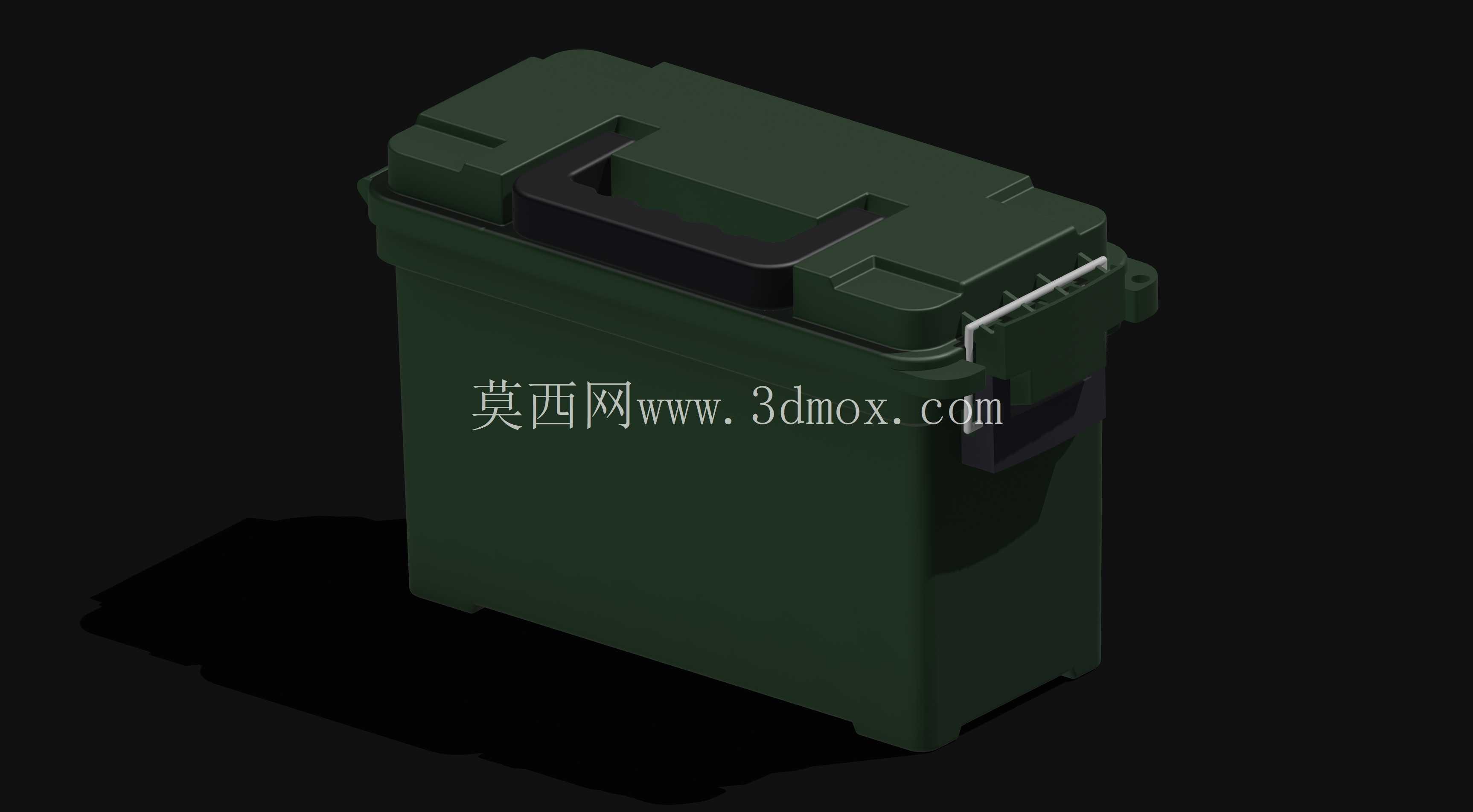

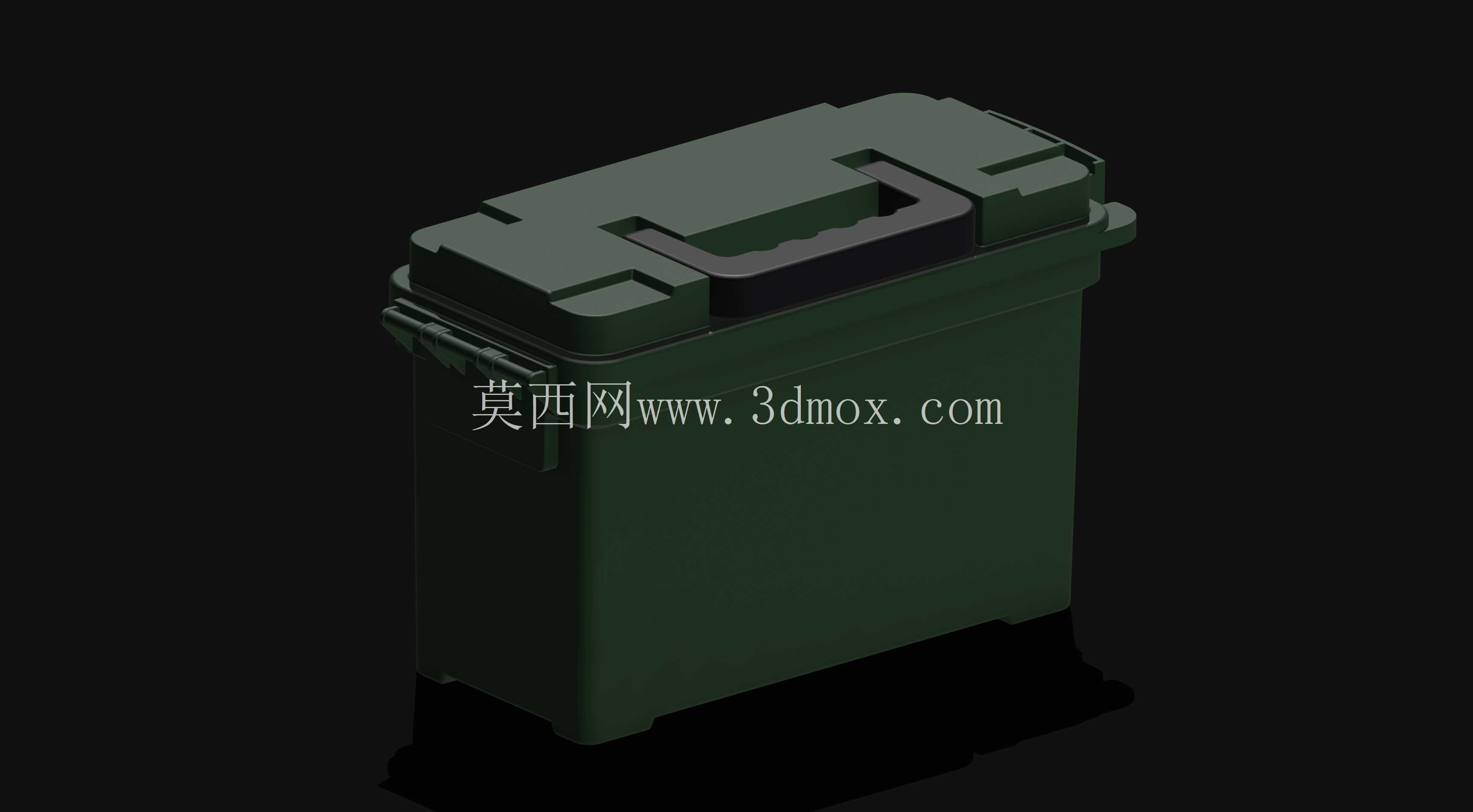

这款弹药储运箱的三维建模，最初的需求来源是Airsoft运动配套的BB弹快速装弹器适配载体，实际建模过程中完全参照实物测绘数据完成，所有尺寸均通过游标卡尺、毫米刻度尺结合等比例照片交叉验证，保证结构还原度满足3D打印、结构改装的实际工程需求。从实际应用场景来看，这类硬质密封储运箱最初的设计定位是小口径弹药的野外携行、仓储堆叠，箱体采用高密度硬质结构设计，整体为军绿色哑光外观，顶部集成一体化提手与侧边锁扣结构，能够在户外复杂工况下实现内部物品的防潮、防磕碰防护，除了原配的弹药存储功能外，目前在民用领域也被广泛用于五金工具收纳、户外露营配件储运、电子元件防护包装等场景，不少模型爱好者也会用同比例模型做军事场景沙盘的配件，或是改装成小型设备的防护外箱。

从结构设计思路来看，建模时优先还原了箱体的卡扣锁紧结构，顶部的提手做了内嵌式的弧度处理，握持时的受力面做了圆角过渡，避免长时间携行时硌手，箱体侧边的金属锁扣采用转轴式结构，开合角度可以达到120度，锁止时能够通过卡扣的过盈配合实现箱盖与箱体的紧密压合，配合箱盖内侧的密封胶条结构（建模时预留了胶条安装槽位），能够实现基础的防水防尘效果，满足雨天户外使用的需求。箱体的外形尺寸完全参照实物测绘，整体为长方体切角结构，底部做了加强筋凸起，既能够提升箱体堆叠时的结构强度，也可以在放置时减少底部与接触面的磨损，箱盖与箱体的连接采用一体式的塑料铰链，建模时还原了铰链的转轴间隙，保证开合动作的顺畅性，不会出现结构干涉。

在安装边界的处理上，建模时特意预留了内部改装的冗余空间，箱体内部的净尺寸完全匹配30口径弹药的标准排列，同时也适配常见的Airsoft装弹器组件尺寸，内部可以容纳打印零件、标准五金螺丝、小型电子元件等配件，不需要额外修改结构就可以直接作为装弹器的集成防护箱使用。箱体的壁厚设计参照了同类注塑产品的标准，主体壁厚均匀控制在2.5mm，卡扣、提手等受力位置做了局部加厚处理，厚度达到4mm，保证3D打印或者注塑生产时的结构强度，不会在受力时出现断裂问题。建模过程中对所有的棱角位置都做了R1-R2的圆角处理，既符合注塑生产的脱模要求，也避免使用过程中尖锐棱角造成的划伤风险。

从结构验证的角度来看，该模型的所有配合面都做了公差预留，卡扣的配合间隙控制在0.2mm，铰链转轴的间隙控制在0.15mm，打印后不需要额外打磨就可以实现顺畅的开合与锁止，箱体顶部的提手位置做了镂空处理，既减轻了整体重量，也方便穿入绑带实现背负或者固定在其他装备上。需要注意的是，该模型还原的是民用版本的储运箱结构，所有结构尺寸均为实物测绘值，用于改装装弹器时，需要根据实际选用的电子元件、五金件尺寸微调内部安装位，因为不同批次的五金配件尺寸存在微小公差，建模时预留的通用安装位可以覆盖绝大多数标准件的尺寸范围，不需要做大规模的结构修改。箱体的外部没有多余的凸起结构，堆叠时可以实现上下箱体的嵌合，多个箱体堆叠时不会出现滑落问题，仓储运输时能够有效提升空间利用率。
