NKK规格通用钮子式拨动开关结构设计

这类拨动开关常被用在各类低压控制回路里做通断切换，小到手持测试仪器、工业操作台的手动控制档位，大到小型机电设备的电源切换、信号回路选通，都能见到同结构产品的身影，相比薄膜按键、轻触开关，它的拨杆操作有明确的档位反馈，操作人员不需要看面板标识，仅凭手感就能确认开关是否切换到位，在需要戴劳保手套操作的工业场景里，这种操作优势尤为明显，不会出现轻触类按键按压力度不足导致的触发失败问题。

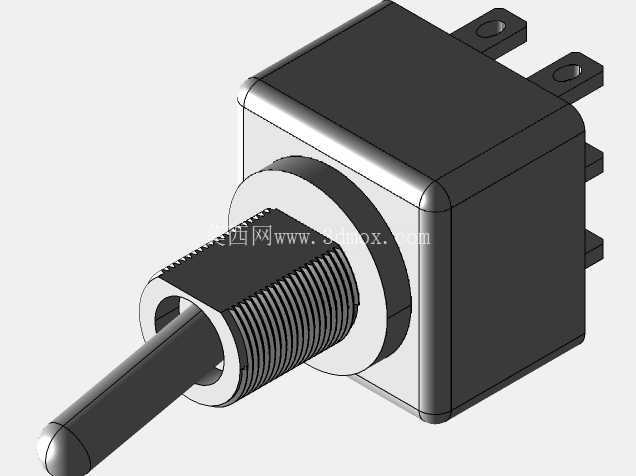

从结构设计上看，这款开关参考成熟的NKK M2022SD3W01规格做参数化建模，主体外壳采用方形基座搭配带外螺纹的安装轴套，安装时可以直接穿过设备面板的预制安装孔，通过配套的六角螺母从面板背面锁紧固定，两个带通孔的固定耳从基座尾部延伸出来，既可以在面板安装时做防转定位，避免螺母锁紧过程中开关本体跟转损伤内部接线，也能在空间受限无法做面板安装的场景下，直接通过螺丝穿过固定耳的通孔，把开关固定在设备内部的安装支架上，适配不同的安装布局需求。

开关的拨杆从轴套中心伸出，拨杆根部做了滚花纹理的限位轴肩，一方面是和轴套内部的密封垫圈配合，阻挡日常使用中的灰尘、少量溅水从拨杆活动缝隙进入开关内部，提升元件在复杂车间环境下的使用寿命，另一方面滚花结构也能在装配时给工装提供夹持位，方便内部组件的压装定位，不会出现装配过程中零件打滑错位的问题。基座尾部的插片式接线端采用标准间距设计，能直接匹配市面上通用的快接接线端子，不需要额外焊接，现场装配时直接把端子压接在导线上再插到插片上即可，能大幅缩减设备组装时的接线工时，也方便后期维护时的元件更换，不需要拆焊就能直接拔下接线替换故障开关。

建模过程中特意还原了开关的活动行程边界，拨杆的摆动角度、档位卡点位置都和实物参数保持一致，做设备整体装配仿真时，可以直接模拟拨杆的摆动过程，检查拨杆活动范围内是否和周边的面板标识、相邻元件、设备外壳产生干涉，避免实际生产组装后出现拨杆被卡住无法扳动的问题。安装边界的尺寸也严格按照实物规格做了还原，面板安装孔的适配直径、螺纹长度、固定耳的孔位间距、插片的伸出长度都做了精确标注，结构设计人员选型时可以直接把模型调入装配体，不需要重新测绘尺寸就能完成安装位的设计，能有效减少设计阶段的尺寸核对工作量，避免因为尺寸偏差导致的安装孔位不匹配、接线空间不足等常见设计问题。

从功能特性上看，这类两档或者三档的拨动开关，内部采用触点式导通结构，相比滑动式开关接触电阻更小，能承载更大的控制回路电流，不需要额外加中间继电器就能直接驱动小型指示灯、微型电磁阀这类小功率负载，简化控制回路的布线结构。开关的档位切换有清晰的顿挫感，每个档位都有对应的自锁结构，不会因为设备运行过程中的振动出现档位自行偏移的问题，在存在持续振动的工业设备上使用时，能保证回路通断状态的稳定性，避免误触发导致的设备故障。

在做设备面板布局设计时，这款开关的方形基座能和面板上的方形标识牌完美贴合，不会出现圆形开关和方形标识配合时的对齐偏差，面板开孔只需要加工一个对应螺纹直径的圆孔即可，不需要加工复杂的异形定位孔，普通的钻床甚至手持开孔器都能完成加工，降低面板加工的工艺难度。开关本体的外形做了圆角过渡处理，没有尖锐的棱角，在装配和后期维护操作时，不会划伤操作人员的手部，也不会刮伤相邻的导线绝缘层，减少设备内部的安全隐患。
