MAXON EPOS2 70/10伺服驱动控制器结构

在自动化设备的运动控制单元搭建环节，伺服驱动控制器是连接上位控制系统与执行端电机的核心枢纽，这款MAXON EPOS2 70/10驱动的三维结构还原，完全围绕实际装机的工程需求展开建模，所有结构细节都对应量产实物的装配逻辑。从实际应用场景来看，这类小功率伺服驱动常被部署在桌面级协作机器人关节、实验室精密位移平台、医疗设备的微量进给机构、半导体检测设备的点位运动模组中，这类场景对驱动的安装空间、接口排布、散热冗余都有极严苛的要求，建模过程中没有做任何结构简化，完全还原实物的每一处安装与接口细节。

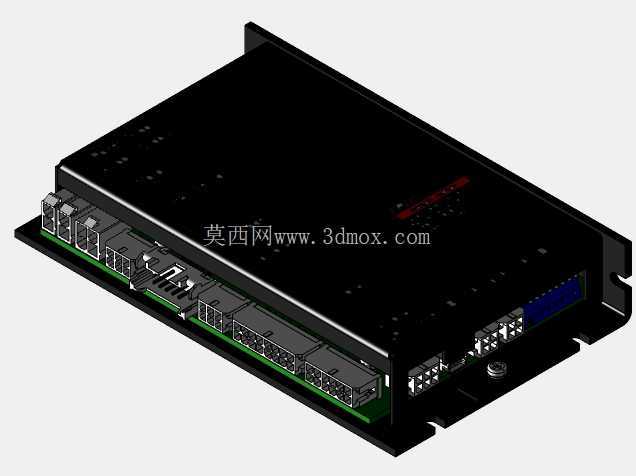

先从安装边界来看，这款驱动采用薄板卡装式结构，整体为长方薄型板式设计，厚度控制在极小的范围内，适配控制柜内分层导轨安装或者设备内部夹层的嵌装需求，四个边角的安装固定孔位完全按照实物的孔距、孔径还原，孔位周边做了局部加厚的凸台结构，避免螺丝锁附时造成PCB板形变，建模时特意保留了凸台的拔模斜度与沉头深度，方便结构工程师直接调取模型做安装板的孔位匹配，不需要二次测量尺寸。驱动本体的外壳采用金属屏蔽罩设计，罩体表面蚀刻的接口定义标识完全对应实物的丝印位置，建模时将每一处丝印对应的接口区域做了结构分区，方便工程师在做布线设计时快速对应接口功能。

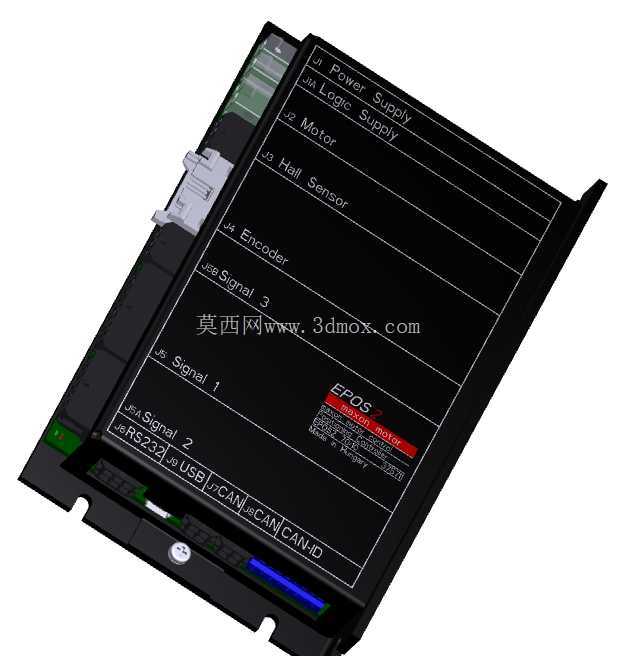

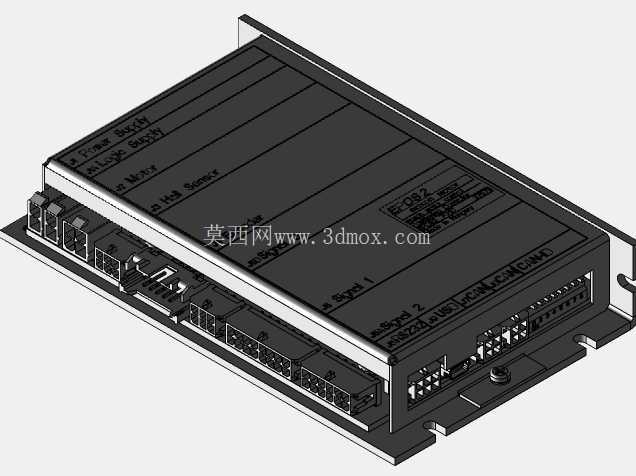

接口排布的设计逻辑完全贴合工业现场的布线习惯，电源输入、逻辑供电、电机动力输出、霍尔传感器接口、编码器接口、多路信号IO、RS232通讯、USB调试接口、CAN总线接口依次沿板边排布，每个接口的接插件高度、插针间距、锁扣结构都做了1:1还原，比如侧边的调试USB接口采用沉板设计，避免调试线缆插头突出板体过多影响相邻设备安装，CAN总线接口带双路冗余接线位，支持多驱动的菊花链组网，建模时还原了接口旁的CAN地址拨码区结构，拨码开关的凸起高度、档位间隙都和实物一致，方便做虚拟装配时检查拨码操作的空间是否足够。

功能特性对应的结构设计也在模型中完整体现，驱动板上的功率器件区域覆盖了独立的散热胶条，胶条的安装槽位、厚度都做了还原，对应70V电压10A电流持续输出下的散热需求，板载的状态指示灯位于板边的观察位，灯珠的导光条结构突出板体表面，不用拆开设备外壳就能直观观察驱动的供电、故障、通讯状态，信号回路与功率回路在板上做了物理分区，屏蔽罩对应区域做了分隔筋结构，避免功率回路的电磁干扰影响编码器等弱信号的传输稳定性。

从设计思路来看，这款驱动的结构完全服务于高密度安装的需求，没有多余的冗余结构，所有接插件都选用矮型贴片款，最大限度压缩板体整体厚度，屏蔽罩的边缘做了包边处理，既提升了壳体的结构强度，也避免安装时板边的尖锐毛刺划伤布线线缆，板上的定位孔除了固定用的安装孔，还预留了和配套散热片、导轨安装卡扣匹配的定位柱孔位，不需要额外做转接件就能快速适配不同的安装方式。在做设备整体布局时，调取这个三维模型可以直接检查驱动与周边元器件的安全间隙，比如动力线走线时的弯曲半径是否足够、调试接口插拔时是否会被相邻结构遮挡、散热风道是否能覆盖功率器件的散热区域，避免实际装机时出现结构干涉。

很多工程师在做小型自动化设备选型时，往往只关注驱动的电气参数，忽略了实物的安装尺寸与接口位置，导致后期装配时出现布线困难、安装空间不足的问题，这个精准还原的结构模型可以直接导入装配体中做干涉检查，提前预判安装环节可能出现的问题，比如驱动安装在电机旁的狭小空间内时，接插件的出线方向是否和设备结构冲突，屏蔽罩的接地端子是否有足够的接线空间，这些细节都在模型中做了完整呈现，不需要拿到实物就能完成全部的结构匹配工作。板上的每一个元器件的高度都按照实物BOM的封装尺寸还原，包括最高的电解电容、接插件的高度，在做夹层安装时可以精准计算上下层板的间距，避免元器件顶到相邻的结构板。
