军用规格PL-55型1/4英寸电话插头结构

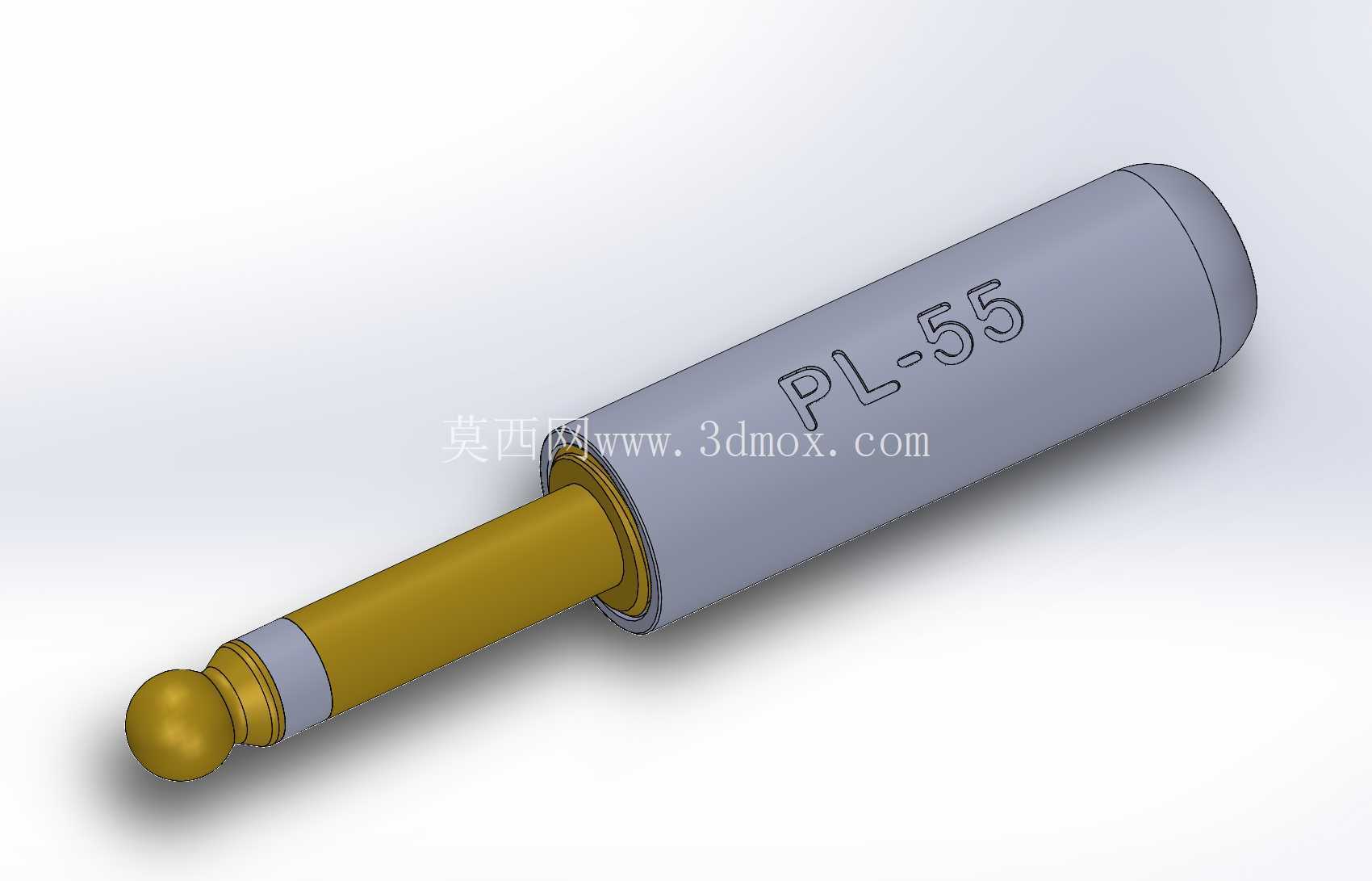

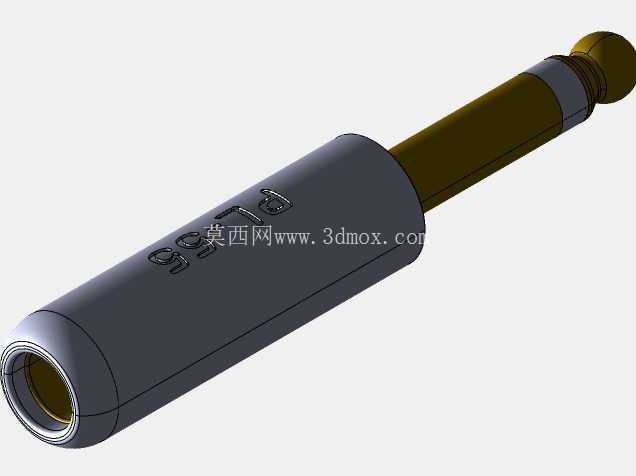

　　这款1/4英寸规格的电话插头，最初的应用场景覆盖军机内部通话链路、早期人工电话交换台的音频接插环节，属于早期音频通讯系统里的核心接插元件，和民用消费级音频插头不同，该款插头的结构设计完全围绕高可靠性接插需求展开，没有多余的装饰性结构，所有外形尺寸都严格匹配对应母座的安装公差，能在机载振动、频繁插拔的工况下保持稳定的信号导通。从结构设计逻辑来看，插头整体分为插合端、绝缘隔段、握持壳体三个核心部分，插合端采用球形端头设计，插入母座时能自动导正对位，避免插偏导致的接触片变形，插合端的金属接触段长度经过严格核算，插入到位后接触片的压合量刚好处于设计弹性区间，既不会因为压合量过大导致接触片疲劳失效，也不会因为压合量不足出现接触电阻波动、信号断连的问题。插合端和金属壳体之间的绝缘隔段采用台阶式结构，一方面隔绝前后金属部件的导通，避免信号短路，另一方面台阶结构可以和母座内部的定位槽配合，插入到位后形成周向限位，防止插头在使用过程中出现转动，导致接触件磨损。外部握持壳体采用圆柱式造型，表面做了滚花防滑处理？不对，这款模型还原的是早期军用版本的壳体，表面是光滑圆柱面，壳体上蚀刻的PL-55标识是型号标注，方便运维人员快速识别接插件规格，壳体尾部做了圆弧收边，没有尖锐棱角，在机载狭窄空间内插拔时不会刮伤线缆或者操作人员的手套。

　　从安装边界来看，插头整体的径向最大尺寸不超过12mm，插合端的有效插入长度为18mm，配套使用时母座的安装开孔直径只需要比壳体最大外径大0.2mm即可，安装面板后方需要预留至少40mm的深度空间，用来容纳插头插入后的整体长度，同时要留出插拔操作的手指操作空间，周边30mm范围内不要布置其他突出的元器件，避免干涉插拔动作。在实际功能层面，这款插头属于单声道音频接插件，插合端的球形端头是信号正极，中间的金属壳体段是信号负极，通过绝缘隔段实现两极的电气隔离，导通电阻设计值控制在10毫欧以内，能满足语音信号的低损耗传输需求，早期的机载通话系统对音频信号的失真度要求不高，但对连接可靠性要求极高，所以这款插头的金属部件全部采用铜质基材表面镀镍处理，抗氧化能力强，在湿热、盐雾的机载环境下也能长期保持稳定的接触性能，不会因为氧化层堆积导致信号杂音增大。

　　建模过程中完全按照原始实物的测绘尺寸进行还原，所有配合面的公差都按照接插件的行业标准进行预留，插合端的球面弧度、绝缘段的台阶尺寸、壳体的内外径参数都和实物保持一致，模型的实体结构完整，没有破面或者缺失的特征，导入CAM软件后可以直接用于机加工编程，也可以用于老式通讯设备的维修配件测绘、复古音频设备的复刻设计参考。很多人容易把这款插头和民用6.35mm音频插头混淆，实际上两者的插合端尺寸虽然接近，但绝缘段的长度、壳体的配合公差都有区别，不能直接互换使用，尤其是在机载通讯设备上，非配套的插头插入后可能出现接触不良、固定不牢的问题，在振动环境下容易松脱，影响通讯链路的畅通。

　　从结构强度来看，这款插头的壳体壁厚达到1.2mm，插合端的金属杆直径为4mm，能承受至少50N的侧向拉力不会出现变形，完全满足机载设备的抗振动、抗冲击要求，插拔寿命设计值不低于1000次，在日常运维的频繁插拔操作下不会出现结构损坏。在做整机布线设计时，这款插头的尾部需要配套焊接两芯屏蔽线，屏蔽层直接和插头的金属壳体连接，实现音频信号的屏蔽接地，避免机载设备的电磁干扰串入通话链路产生杂音，焊接时要注意焊锡量不要过多，避免焊点突出导致插头无法插入母座尾部的防护套，焊接完成后要做拉脱力测试，确保线缆和插头的连接强度能承受日常使用中的拉扯力。
