重型高压输电线路带电作业维护车设计

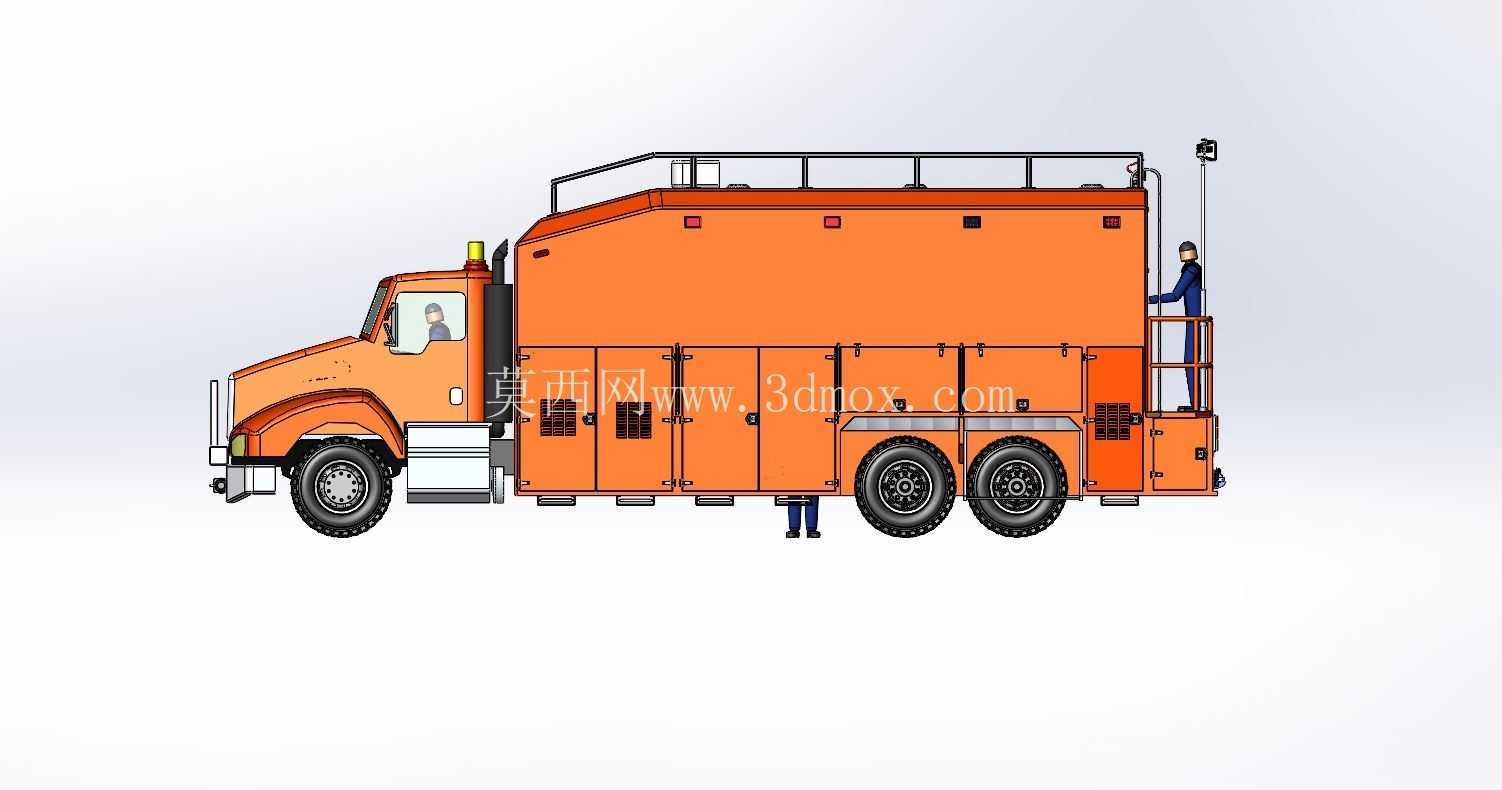

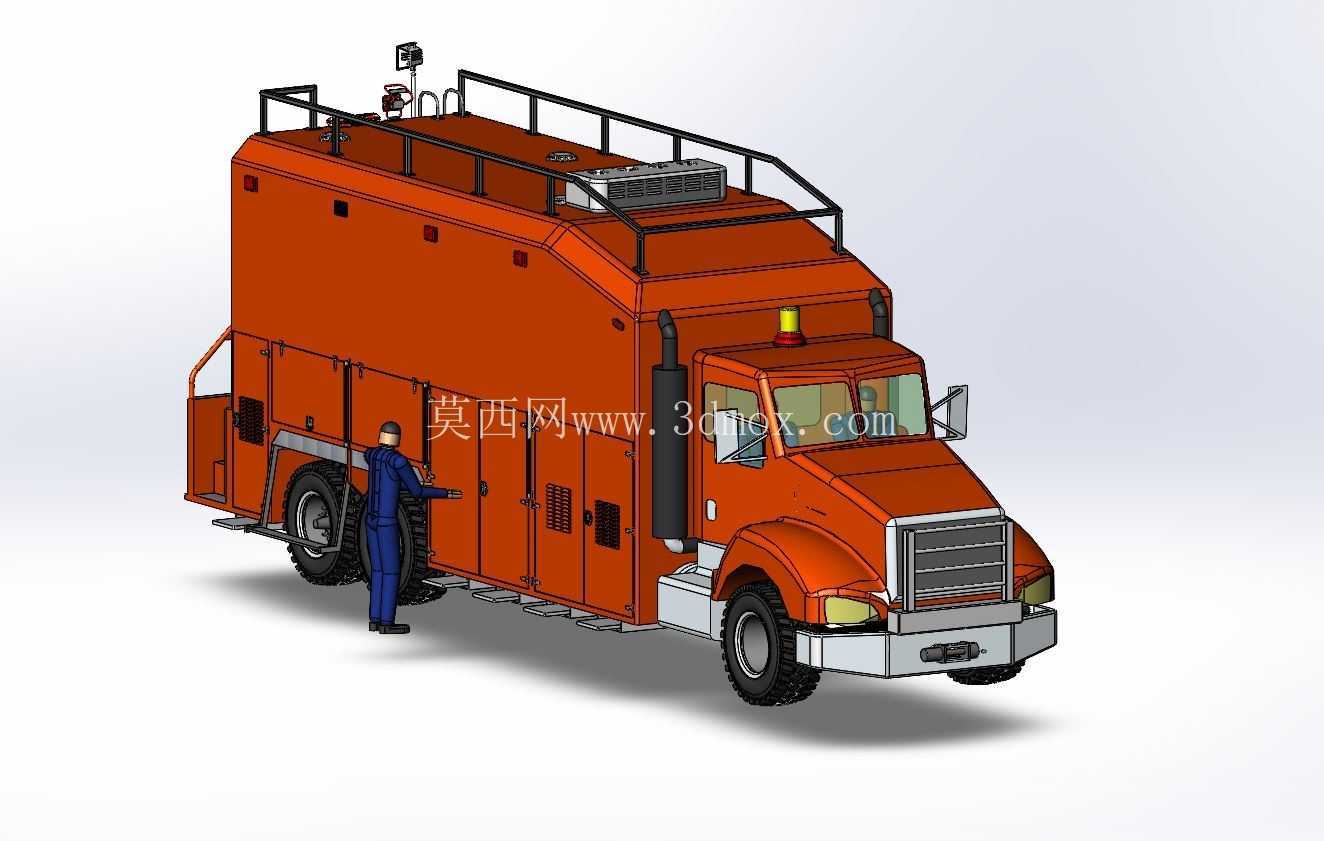

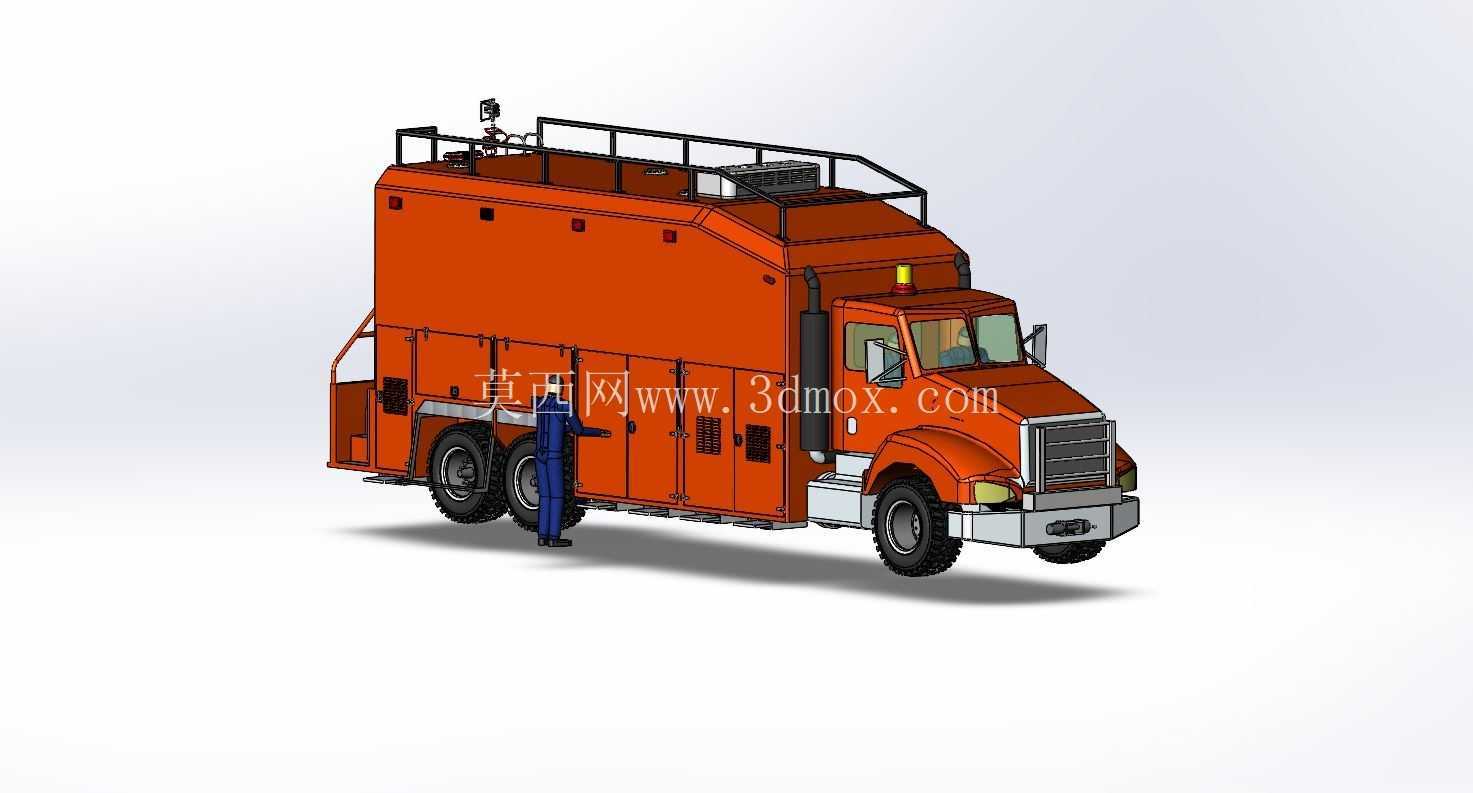

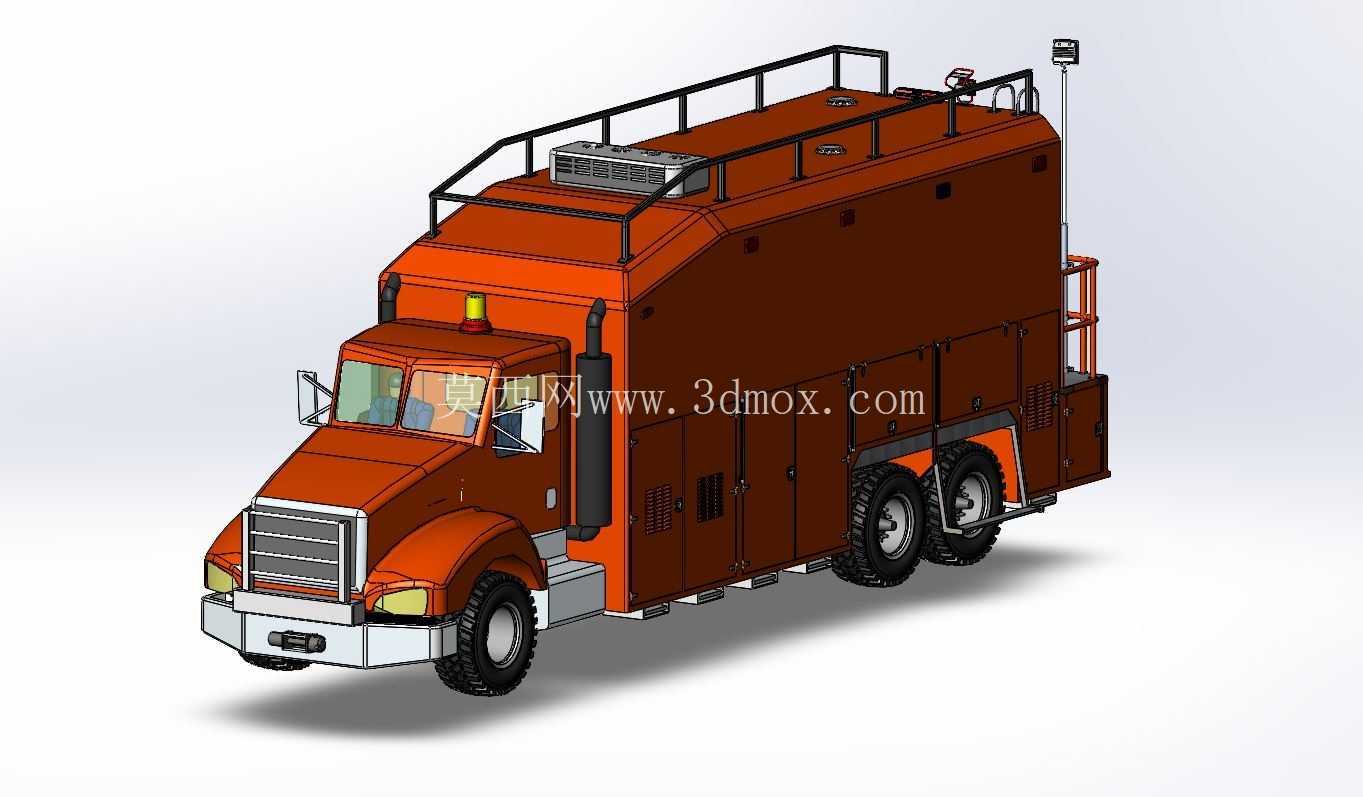

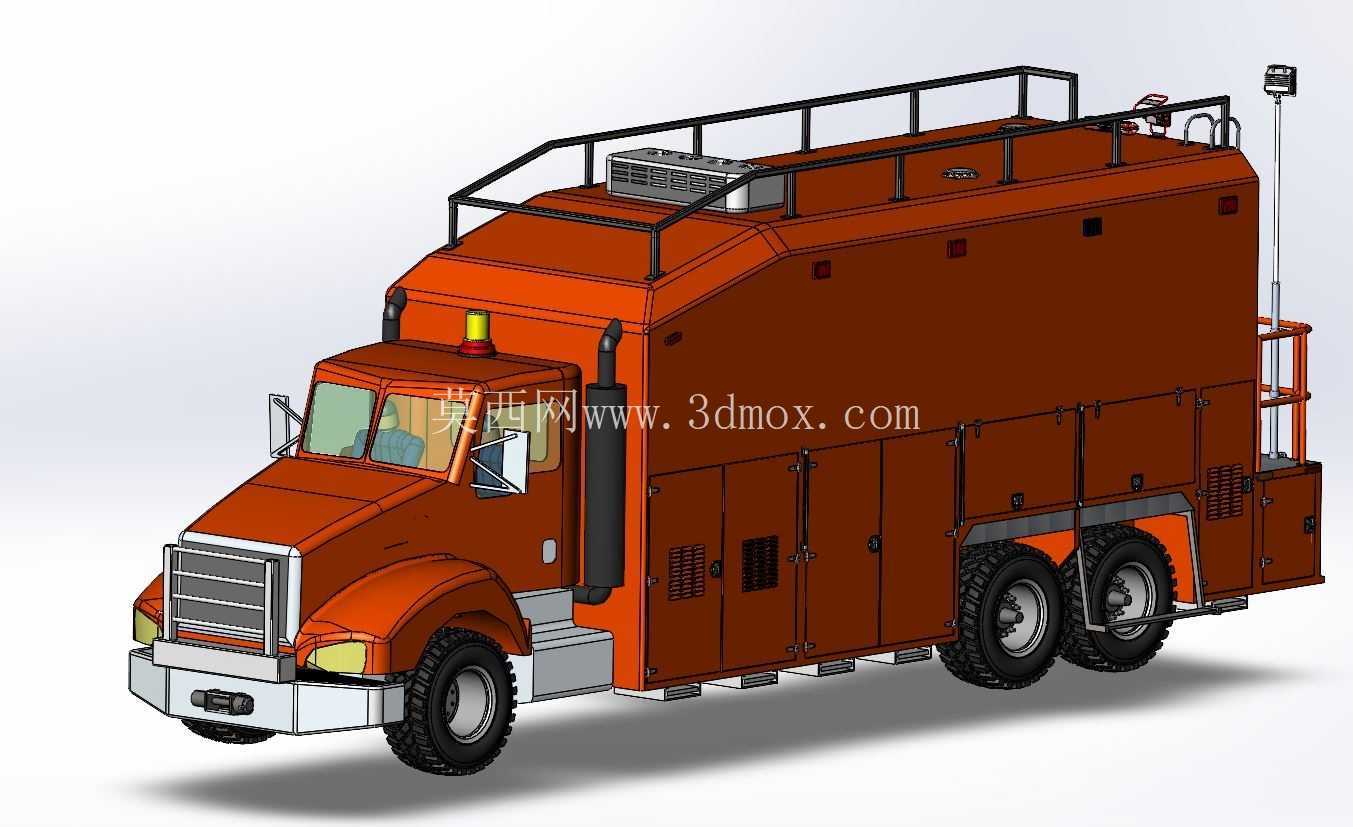

　　这款重型维护车的三维建模，核心围绕高压输电网络的带电作业、日常巡检与应急抢修场景展开，适配从平原丘陵到偏远山区的复杂路况，解决传统运维装备在长距离、高海拔、无外接电源区域作业的适配痛点。从结构设计逻辑来看，整车采用三轴重载底盘布局，前桥为转向驱动桥，中后桥为承重驱动桥，搭配大花纹越野轮胎与加高悬架，最小离地间隙预留380mm，接近角32°、离去角26°，可轻松通过非铺装路面、临时抢修便道与山区崎岖地形，避免作业途中因路况受限延误运维窗口期。上装舱体采用骨架式蒙皮结构，外部为防锈铝合金蒙皮，内部骨架采用高强度矩形钢焊接，舱体与底盘之间加装橡胶减震垫，抵消非铺装路面行驶带来的震动，保护舱内精密电气检测设备不受损。舱顶设置环绕式安全护栏，护栏高度1.2m，满足高空作业临时停靠的安全防护要求，护栏内侧预留设备安装位，可搭载空调外机、警示灯组与外置照明云台，其中车顶云台配备可360°旋转的探照灯，夜间作业时照射距离可达150m，无需额外布置临时照明设备。舱体侧面采用多舱门布局，按功能划分为工具存储舱、液压设备舱、发电设备舱与检测仪器舱，各舱门均设置防水胶条与防盗锁具，舱内根据不同设备的安装尺寸定制卡位，绝缘工具存储舱额外设置恒温除湿模块，将舱内湿度控制在40%以下，避免绝缘臂、绝缘操作杆受潮影响绝缘性能。

　　核心作业功能配置上，车辆搭载额定电压765kV等级的绝缘液压臂，臂架采用多节伸缩结构，收拢状态下臂架完全收纳于舱顶专用支架内，不超出整车外廓尺寸，作业时最大伸展高度可达18m，臂架末端设置双人作业平台，平台额定承重300kg，可同时容纳两名作业人员开展带电操作，平台边缘设置绝缘防护栏与工具挂点，避免作业工具高空坠落。车载供电系统采用双冗余发电机组设计，主发电机组额定功率20kW，备用发电机组额定功率8kW，可在主机组故障时无缝切换供电，满足绝缘臂液压驱动、检测设备供电、现场临时照明的全负荷用电需求，即使在无外接电网的偏远区域，也可支持连续8小时以上不间断作业。

　　液压系统配置高精度稳定器，作业时可伸出四个液压支腿，支腿支撑盘直径300mm，可在松软地面垫设枕木后稳定支撑，将整车作业时的倾斜角度控制在1°以内，避免绝缘臂伸展时整车重心偏移引发安全风险。舱内集成的故障检测面板可直接对接输电线路的检测接口，实时读取线路电流、电压、绝缘电阻等参数，无需额外携带大型检测设备，减少现场作业的装备搬运量。从建模的细节处理来看，整车外廓尺寸严格参照重载专用车的道路通行限值设计，整车长度控制在12m以内，宽度2.5m，高度3.8m，满足普通公路的通行要求，无需办理特殊超限运输审批即可跨区域转场。

　　驾驶室采用长头重载卡车结构，前排设置三个座椅，可容纳驾驶员与两名作业人员，驾驶室顶部加装黄色警示爆闪灯，作业时可提醒周边车辆与人员避让。车身侧面设置隐藏式爬梯，连接地面与舱顶平台，爬梯踏板采用防滑花纹板，雨雪天气也可保证攀爬安全。舱体下部设置多个通风散热栅格，对应发电设备舱与液压设备舱的散热需求，避免长时间作业时舱内温度过高影响设备运行。需要明确的是，该三维模型的结构布局与尺寸参数为概念设计阶段的可视化呈现，所有部件的安装位置、连接方式均为设计参考，实际生产制造时需要根据所选底盘的具体参数、上装设备的实际尺寸、作业区域的电力规范进行针对性调整，不可直接用于生产制造或实际作业部署，建模过程中对部分非核心结构做了简化处理，重点呈现整车的功能分区、核心部件布局与作业场景适配性，为后续的详细结构设计、装备选型提供直观的三维参考。
