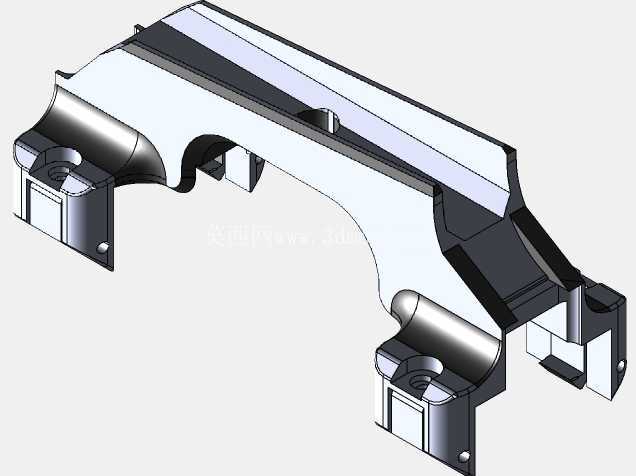

MP5适配ACOG瞄准镜安装固定底座结构

　　设计过程中首先要明确安装边界：底座下端需要完全匹配MP5枪械机匣顶部的原生安装位，定位凸台的尺寸公差需要控制在0.02mm以内，保证装配后无旷量，上端的接口则要完全契合ACOG瞄准镜的固定卡槽，锁紧螺钉的孔位需要和瞄准镜底座的安装孔完全同轴，避免强行装配产生的内应力长期作用下导致结构疲劳。从功能特性上看，这款底座采用一体化铣削成型的结构思路，没有多余的拼接部件，减少了连接环节带来的精度损失，底座的壁厚经过反复校核，在保证整体强度足以承受连续射击后坐力的前提下，尽可能控制整体高度，避免瞄准线过高导致的贴腮位置不适，影响射击姿态的一致性。在轻武器战术附件适配领域，不同规格枪械与瞄准装置的安装兼容性一直是结构设计需要重点考量的问题，这款适配MP5系列枪械的ACOG瞄准镜安装底座，核心作用是填补枪械原生导轨与瞄准镜安装接口之间的尺寸差、结构差，实现光学瞄准装置的稳固装配，保障射击过程中瞄准基准不发生偏移。从实际应用场景来看，这类底座主要服务于战术改装、实弹射击训练、影视道具制作等领域，需要在持续后坐力冲击、温湿度变化、频繁拆装的工况下保持结构稳定性，不能出现松动、形变导致的瞄准点漂移问题。

　　外形设计上做了边角倒钝处理，没有尖锐凸起，避免拆装或者使用过程中剐蹭装具或者划伤操作人员，底座表面的安装基准面做了平面度处理，保证瞄准镜安装后和枪管轴线的平行度符合战术使用要求，不会出现瞄准点随射程增加出现规律性偏移的问题。在安装结构的设计上，定位结构采用凸台与卡槽配合的方式，而非单纯依靠螺钉锁紧，装配时先通过凸台卡入枪械机匣的定位槽完成预定位，再通过锁紧螺钉施加预紧力，这种结构可以将后坐力产生的剪切力分散到底座与机匣的贴合面上，避免螺钉长期承受横向剪切力出现断裂或者滑丝问题。上端的瞄准镜安装位设置了防滑齿纹，当瞄准镜锁紧后，齿纹的咬合可以进一步增大接触摩擦力，避免射击过程中的震动导致瞄准镜沿轴向出现窜动。设计时还考量了拆装的便捷性，所有锁紧螺钉的操作空间都预留了标准内六角扳手的操作余量，不需要额外的专用工具就可以完成底座与枪械、瞄准镜与底座的装配与拆卸，方便使用者根据任务需求快速切换不同的瞄准附件。尺寸链的计算是这类底座设计的核心环节，从底座下端的定位面到上端瞄准镜安装面的高度差需要严格匹配MP5枪械的机械瞄准具高度，保证安装ACOG瞄准镜后，瞄准线和原机械瞄准具的瞄准线高度差控制在合理范围内，必要时可以通过机械瞄准具完成快速的应急瞄准，不需要大幅度调整贴腮位置。

　　底座的整体宽度没有超出MP5机匣的侧面轮廓，不会影响枪械的正常携行，也不会和周边的其他附件比如拉机柄、保险旋钮产生运动干涉，所有结构的活动间隙都经过校核，保证枪械各个操作部件的动作不受底座安装的影响。从材料选型的适配性来看，这个三维结构完全适配常规的铝合金铣削加工工艺，所有的转角位置都设置了合理的加工圆角，没有过小的清角要求，常规的CNC加工设备就可以完成全部加工工序，不需要特殊的工装夹具，适合小批量定制加工或者规模化生产。结构上还预留了表面处理的余量，加工完成后可以进行硬质阳极氧化处理，提升表面的耐磨性能与抗腐蚀性能，适应野外复杂使用环境下的防潮、防刮蹭需求。

　　在实际的建模过程中，所有的安装孔位、定位尺寸都严格对应实物的测绘参数，没有随意调整的非功能结构，每一处倒角、壁厚的设置都有对应的工程考量，既不会因为壁厚过薄导致结构强度不足，也不会因为壁厚过大增加不必要的重量，影响枪械的整体配重平衡。对于结构设计从业者来说，这类转接底座的设计核心不在于复杂的曲面造型，而在于对安装公差、受力路径、工况需求的精准把控，每一个尺寸的设定都需要结合实际使用场景的需求，不能仅凭外观造型随意确定参数，否则很容易出现装配不上、使用中松动、干涉枪械操作等实际问题。
