AKM步枪右侧车牌结构修正版零件

在轻武器结构设计与仿真验证领域，枪械零部件的三维建模精度直接影响后续装配干涉检查、动作可靠性仿真以及实物打样的成品率，其中AKM系列步枪的右侧底板（即常被误称的右侧车牌零件）是长期存在建模误差的典型结构。过往不少公开的AKM、AK74三维模型中，该零件的结构处理普遍存在疏漏，最核心的问题是忽略了B-B截面处的箭头方向所对应的结构特征，导致零件装配后与机匣、枪机框的配合面出现错位，要么在模拟枪机后坐、复进动作时出现卡滞，要么在实物加工后出现安装间隙过大、定位失效的问题，无法满足结构仿真、教具制作以及影视道具复刻的精度要求。

从实际应用场景来看，该零件属于AKM步枪机匣组件的定位配合件，主要作用是为枪机框的往复运动提供侧向导向支撑，同时承担机匣右侧对应位置的防尘、限位功能，在实枪工作过程中，该零件需要承受枪机框后坐时传递的周期性侧向冲击力，因此其结构的形位公差、配合面的弧度处理都有严格要求。本次建模过程中，首先对照对应图纸的细节要求，修正了原模型中被错误命名的结构特征，重点还原了B-B截面处箭头指向的斜向让位结构——该结构是为了避让枪机框上的对应凸起，避免枪机在推弹入膛、抽壳抛壳的动作循环中出现运动干涉，不少建模者容易将该结构做成平直直面，最终导致装配后枪机运动行程不足，无法完成完整的自动循环动作。

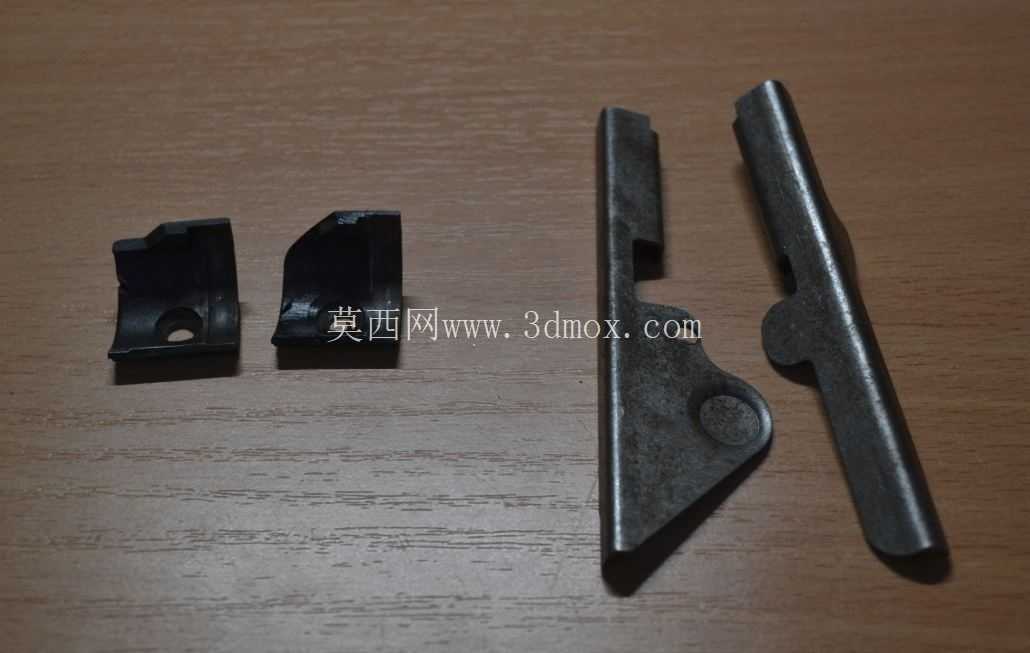

从外形尺寸与安装边界来看，该零件整体为长条形冲压钢结构，主体长度适配AKM机匣右侧的安装槽位，安装时通过下端的圆形定位凸台与机匣上的定位孔配合，侧面的两个卡扣式结构卡入机匣对应的卡槽内，不需要额外的紧固件即可完成固定，安装后零件上表面与机匣外表面齐平，不会突出于机匣轮廓影响枪械的握持与操作。零件上的两处异形让位槽分别对应快慢机扳杆、枪机框导杆的运动路径，槽位的深度、宽度都严格按照实物测绘与图纸标注还原，避免出现让位不足导致的动作卡滞。另外两个配套的小型黑色零件为该位置的辅助定位垫块，安装在右侧底板的前后两端，用于填补零件与机匣之间的装配间隙，吸收射击时产生的振动，避免零件长期受冲击后出现松动移位。

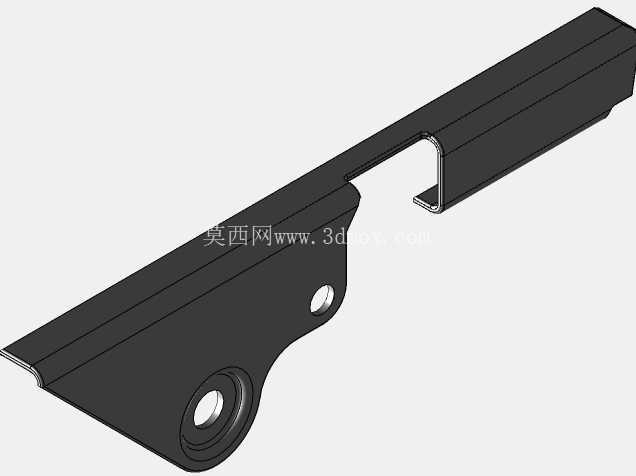

从设计思路上，本次建模完全以实物装配逻辑为核心，没有为了建模便利简化关键配合特征：首先确定零件与机匣的安装基准面，以机匣上的定位孔为原点建立坐标系，依次拉伸生成主体结构后，通过扫掠、切除命令生成B-B截面处的斜向让位特征，再对所有锐边进行0.2mm的倒角处理，还原冲压零件的边缘工艺特征，避免模型出现不符合实际加工工艺的尖锐直角。在配合面的处理上，特意预留了0.05mm的装配间隙，符合枪械零件大批量生产时的公差配合要求，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配困难。对于零件表面的凹凸纹理、使用磨损痕迹对应的结构特征也做了适度还原，能够满足渲染展示、1:1实物3D打印制作的需求，不管是用于轻武器结构教学的教具模型，还是用于军事题材的仿真道具制作，抑或是作为枪械结构仿真分析的基础模型，都能够提供准确的结构参考，避免因为基础模型的结构错误导致后续设计、仿真工作出现方向性偏差。
