通讯设备内置细长型精密芯轴结构设计

在手持通讯终端、便携数码交互设备的内部结构体系中，这类细长型芯轴往往承担着核心的支撑与运动导向作用，很多人容易忽略这类小尺寸零件的设计权重，实际上它的形位公差、表面处理工艺、安装配合精度，会直接影响整机的装配可靠性与长期使用手感。从实际应用场景来看，这类芯轴多布置在设备的侧边伸缩结构、触控笔收纳腔体或者弹出式功能模块的运动路径中，日常使用中需要承受数千次的往复滑动摩擦，同时还要在设备跌落、挤压等极端受力场景下，不出现弯折、卡滞、表面镀层脱落的问题。

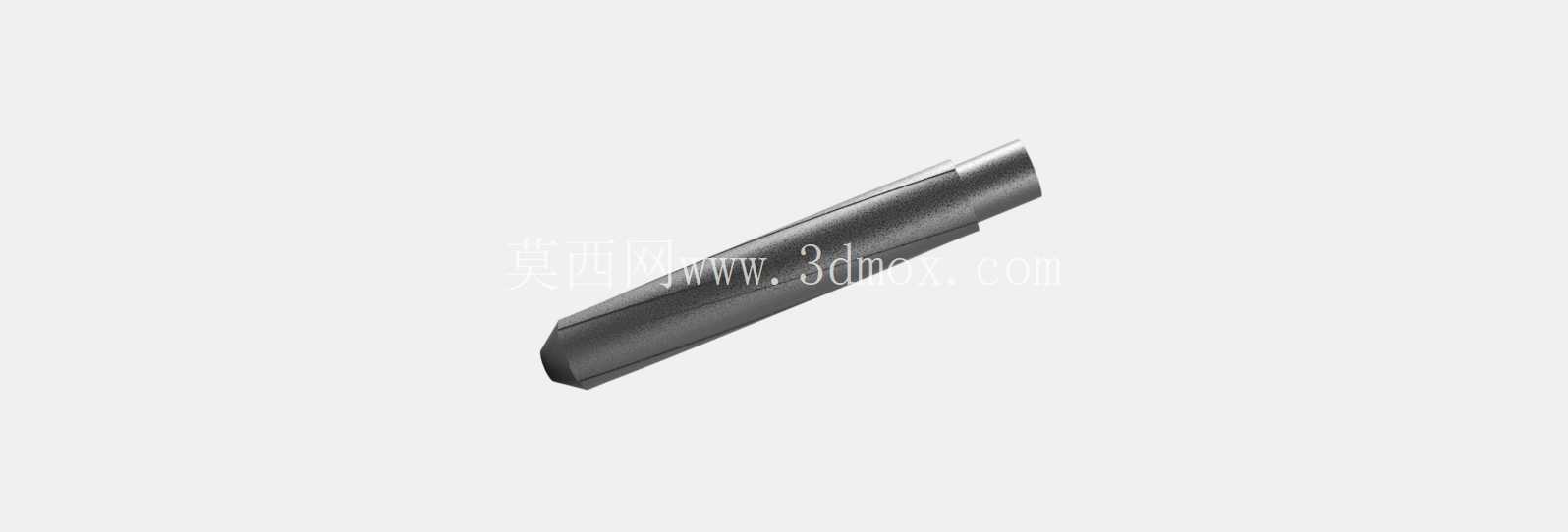

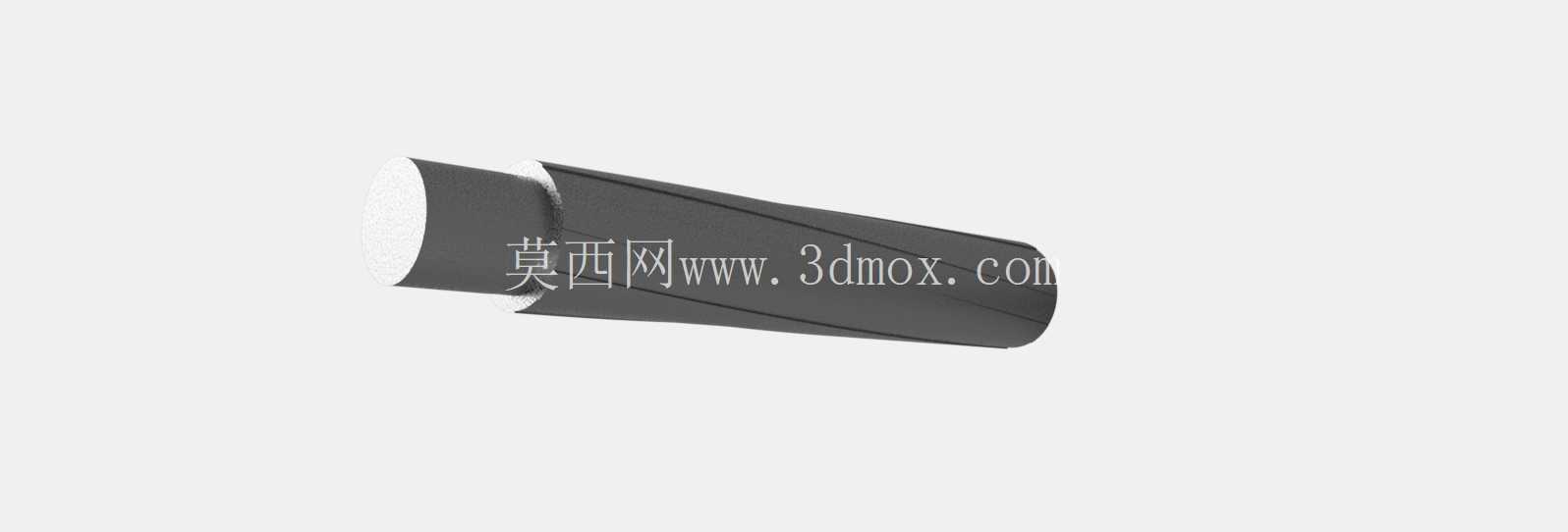

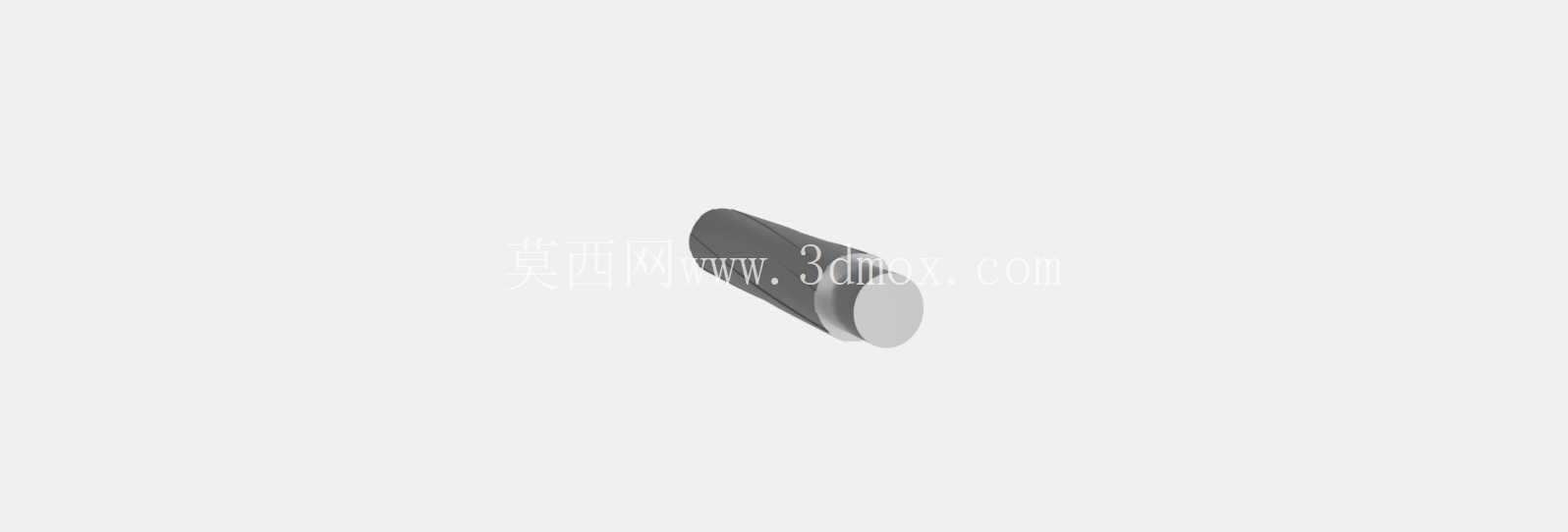

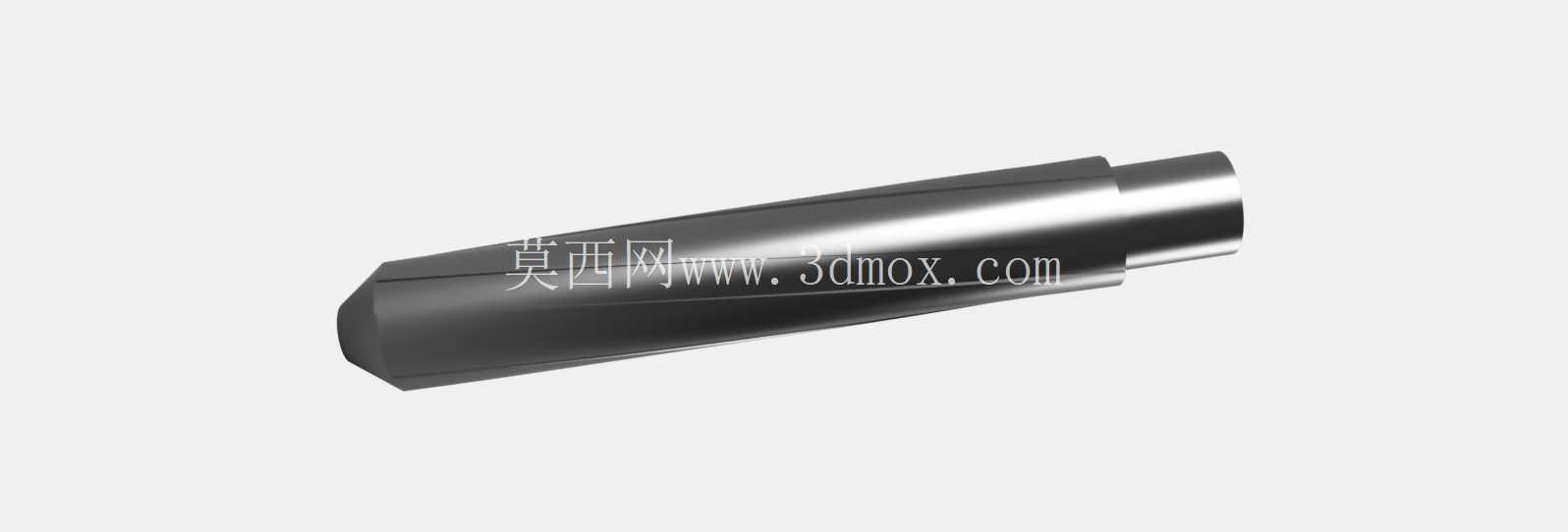

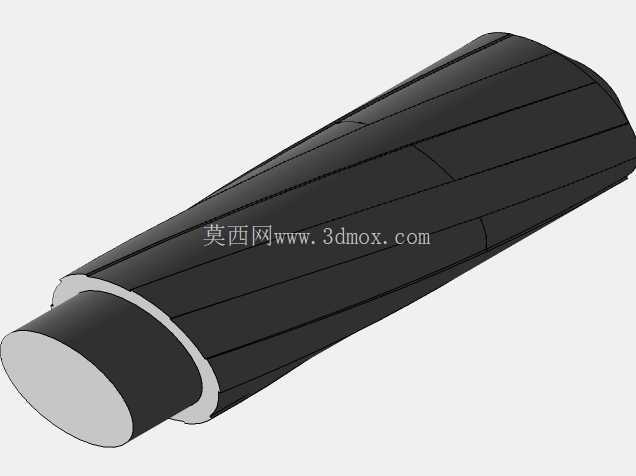

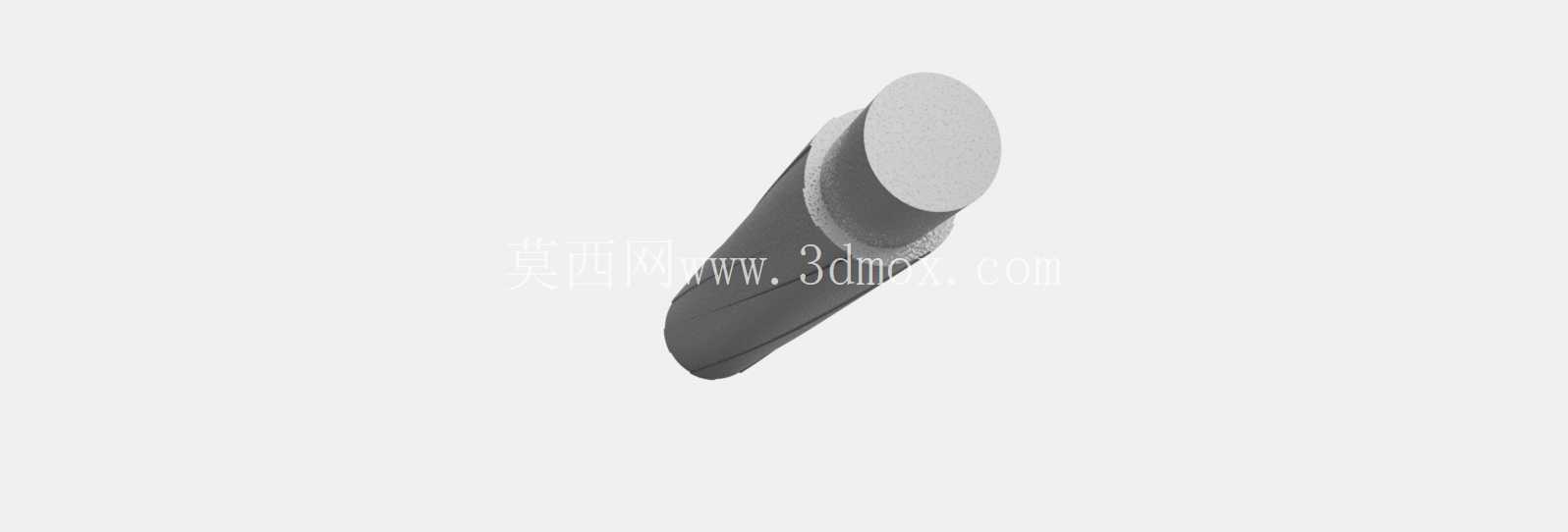

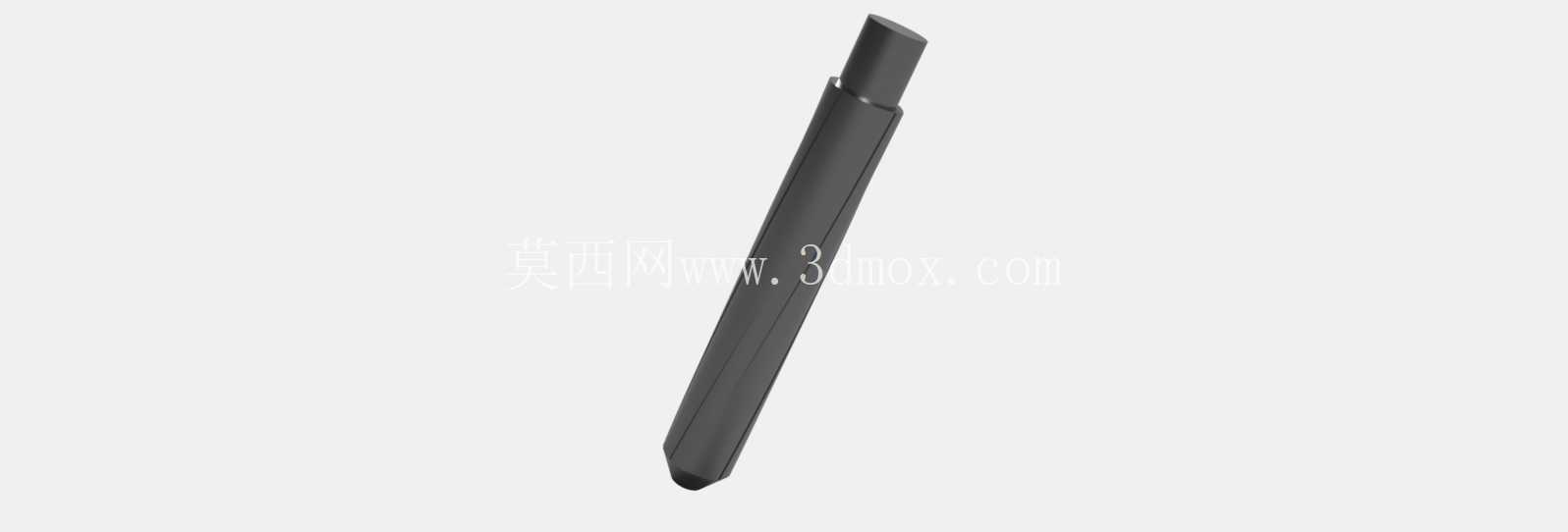

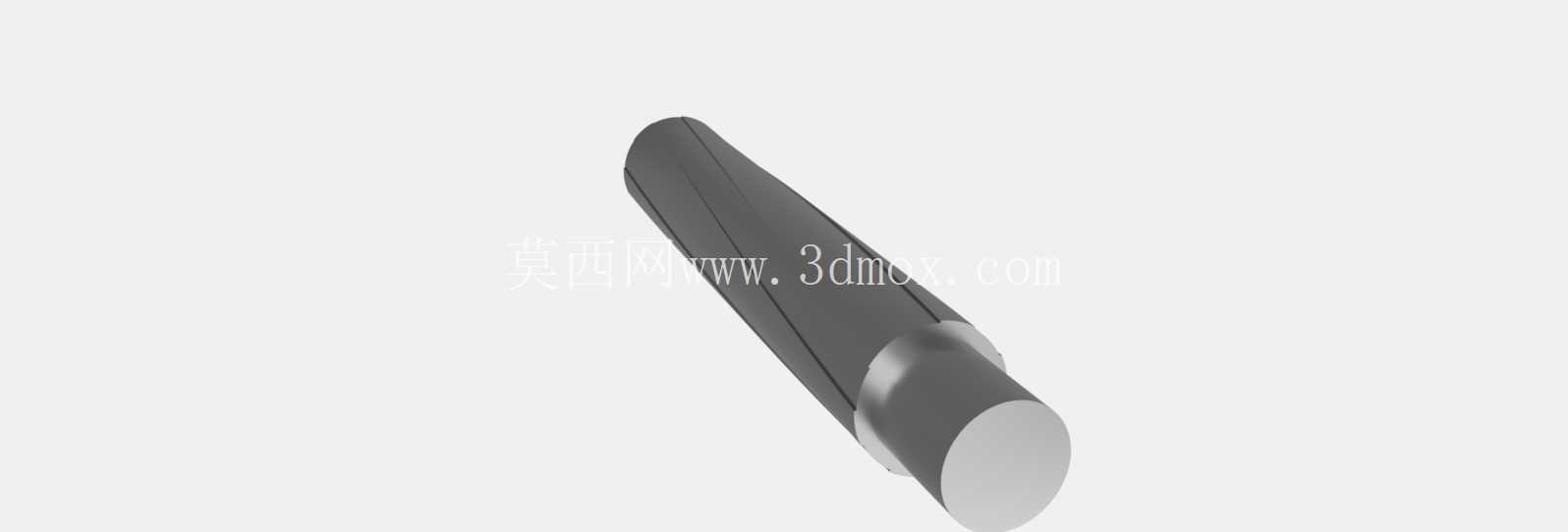

设计这类零件的时候，首先要卡死的是安装边界尺寸：整体采用细长杆状构型，一端做斜切收头处理，方便装配时的导向导入，避免装配过程中刮伤腔体内壁的塑胶或者金属薄壁结构；杆身主体做等直径设计，和配套的滑动衬套之间保留0.02-0.04mm的间隙配合量，这个间隙值不能太大，否则往复运动时会出现明显的旷量，让终端用户感知到结构松散，也不能太小，否则高低温环境下材料膨胀差异会导致滑动卡滞，尤其是在北方冬季低温环境或者夏季车内高温暴晒场景下，尺寸链的热胀冷缩补偿量必须提前核算到位。靠近上端的位置设计了一圈环形定位卡槽，用来和腔体内部的弹性卡扣配合，实现功能模块弹出后的位置锁定，卡槽的倒角做了R0.15的圆弧处理，避免长期摩擦下弹性卡扣的金属疲劳断裂。

从功能特性上看，这个芯轴不是单纯的结构支撑件，它同时承担了运动导向、位置锁定、受力传导三个核心作用：当用户触发侧边功能按键时，内置弹簧的推力会沿着芯轴的轴向传递，带动功能模块平稳弹出，整个运动过程中芯轴的直线度必须控制在0.05mm/100mm以内，否则会出现运动过程中偏磨，长期使用后出现滑动阻力变大甚至卡死的问题。杆身的表面粗糙度要求控制在Ra0.8以下，配合PVD镀层处理，把摩擦系数降到足够低，减少往复运动的磨损量，按照行业通用的可靠性测试标准，这类结构需要满足至少10000次往复循环测试后，滑动阻力变化率不超过15%，镀层无脱落、无明显划痕。

设计过程中还要兼顾加工工艺性，这类细长轴类零件如果直接采用整料车削加工，很容易因为切削应力导致变形，所以建模阶段就提前规划了加工工序：先采用冷拉棒料做初成型，保证原材料的直线度基础，再留0.1mm的精加工余量做数控走心机的精车加工，加工过程中采用跟刀架支撑，避免切削力导致的杆身弯曲，最后做无心磨处理保证尺寸一致性。斜切端头的角度经过反复验证，最终确定的角度既可以保证装配导入的顺滑度，又不会因为端头太尖锐导致装配工人操作时划伤，也不会在跌落冲击时出现端头卷边的问题。

很多初级结构工程师在设计这类零件的时候，往往只关注整体尺寸是否能放进腔体，忽略了很多细节：比如芯轴和弹簧配合的端面，必须做平面度管控，否则弹簧压缩过程中会出现偏载，导致弹簧力方向和芯轴轴向不重合，长期使用后会把芯轴顶弯；还有杆身和塑胶件配合的位置，要避免出现尖锐的棱边，否则往复运动时会切削塑胶件内壁，产生的碎屑会卡在滑动间隙里，导致功能失效。另外在安装边界的核算上，要预留足够的安全距离，芯轴完全收缩状态下，端头和腔体底部之间要留至少0.3mm的间隙，避免零件加工尺寸累积误差导致装配时顶穿腔体薄壁；完全伸出状态下，定位卡槽和卡扣的配合长度要保证在1mm以上，避免受外力冲击时出现脱扣问题。

这类零件虽然尺寸不大，在整个设备的BOM表中成本占比也不高，但却是影响用户实际使用体验的关键细节，很多消费类数码产品的口碑差异，往往就体现在这类容易被忽略的小零件设计精度上。建模过程中所有的倒角、退刀槽、配合尺寸都严格对应实际加工工艺要求，没有出现无法落地的理想化结构，所有的尺寸公差设定都匹配现有量产加工设备的精度能力，不需要额外增加特殊工艺成本，就能满足量产的一致性要求。
