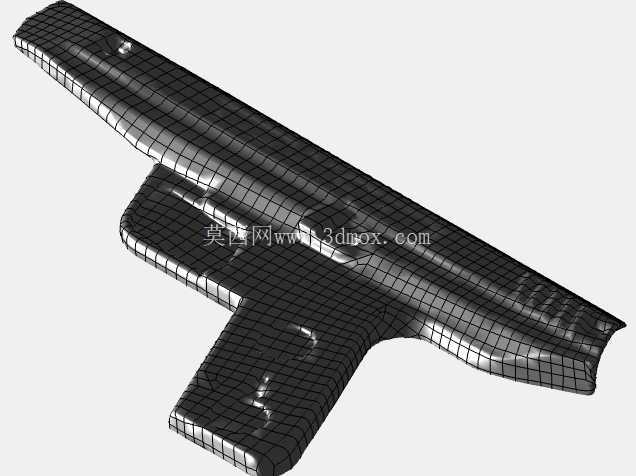

戴安娜LP8 Magnum可拆卸握把式肩托结构

在气枪运动、户外射击训练以及休闲射击场景中，肩托作为直接影响射击稳定性与握持舒适度的核心配件，其结构合理性直接决定了使用体验。这款针对戴安娜LP8 Magnum优化设计的可拆卸握把式肩托，是在原有同类型握把枪托结构基础上做的针对性迭代，核心解决了初代测试版本中结构刚性不足的问题，适配气枪使用过程中反复抵肩、受力冲击的实际工况。

从实际使用场景来看，这类肩托主要服务于休闲射击爱好者的日常使用、小型射击场地的训练配套，以及气枪改装玩家的个性化装配需求，需要兼顾快速拆装、握持贴合、受力稳定三个核心要求。设计过程中首先考虑的是安装边界的适配性，肩托与枪身的连接部位采用卡扣式快拆结构，不需要额外工具即可完成拆装，连接位的公差控制在0.1mm以内，避免装配后出现旷量影响射击精度。抵肩部位的轮廓做了弧形收边处理，贴合人体肩部的自然曲线，长时间抵肩射击不会出现局部压痕，握把区域的防滑纹理深度控制在0.8mm，既保证握持摩擦力，又不会因为纹理过深硌手影响操作手感。

结构设计层面，初代版本出现的刚性不足问题，主要是因为连接筋的厚度设置偏薄，在反复承受后坐力传导时出现微变形，这次优化将主受力筋的厚度从2mm提升至3.5mm，同时在握把与肩托主体的连接位置增加了三角加强筋结构，分散受力点的应力集中，避免长期使用后出现连接位断裂的情况。可拆卸结构的锁定机构采用弹性卡珠设计，拆装时只需要按压卡珠即可完成分离，锁定后卡珠嵌入对应定位孔，配合面的接触面积达到120平方毫米，足以承受气枪射击时的常规后坐力，不会出现意外松脱的情况。

外形尺寸方面，肩托整体长度控制在185mm，宽度最大处为72mm，安装后不会超出枪身整体的轮廓边界，收纳时可以快速拆下单独存放，减少整体占用空间。抵肩面的缓冲层采用内嵌式设计，厚度为5mm，既可以缓冲射击时的后坐冲击力，又不会因为缓冲层过软导致支撑位置偏移，影响瞄准的一致性。握把区域的握持周长设置为92mm，适配大多数成年使用者的手型，不需要额外调整握持姿势即可自然贴合手掌，握把与扳机护圈的距离保留了15mm的安全间隙，操作时不会出现手指磕碰的问题。

从装配兼容性来看，这款肩托除了适配戴安娜LP8 Magnum之外，连接位的尺寸也兼容同系列Crosman 13xx型号的气枪产品，不需要额外修改连接结构即可直接装配。整体结构没有复杂的异形曲面，常规的机加工或者3D打印都可以完成生产，零件数量控制在3件，分别是肩托主体、锁定卡珠、复位弹簧，后期维护只需要定期检查卡珠的磨损情况即可，不需要复杂的保养流程。受力仿真测试过程中，对肩托施加150N的纵向冲击力，模拟连续射击的受力工况，整体形变量控制在0.05mm以内，满足长期使用的刚性要求，不会因为反复受力出现结构松动或者变形的问题。

实际使用过程中，可拆卸的设计也方便使用者根据不同的使用场景切换配置，比如在狭小空间内射击时可以拆下肩托，仅靠握把完成手持射击，在需要精准射击的场景下装上肩托，通过抵肩稳定枪身，提升射击精度。肩托表面没有多余的突出结构，携带时不会勾挂衣物或者装具，整体重量控制在120g，安装后不会明显增加枪身整体重量，长时间持握不会出现手臂酸胀的情况。连接位的定位结构做了防呆设计，装配时不需要刻意对准方向，只需要将连接端推入枪身对应接口即可自动锁定，避免出现装反或者装配不到位的情况。
