吉尔伽美什荣耀战魂风格长剑3D打印设计

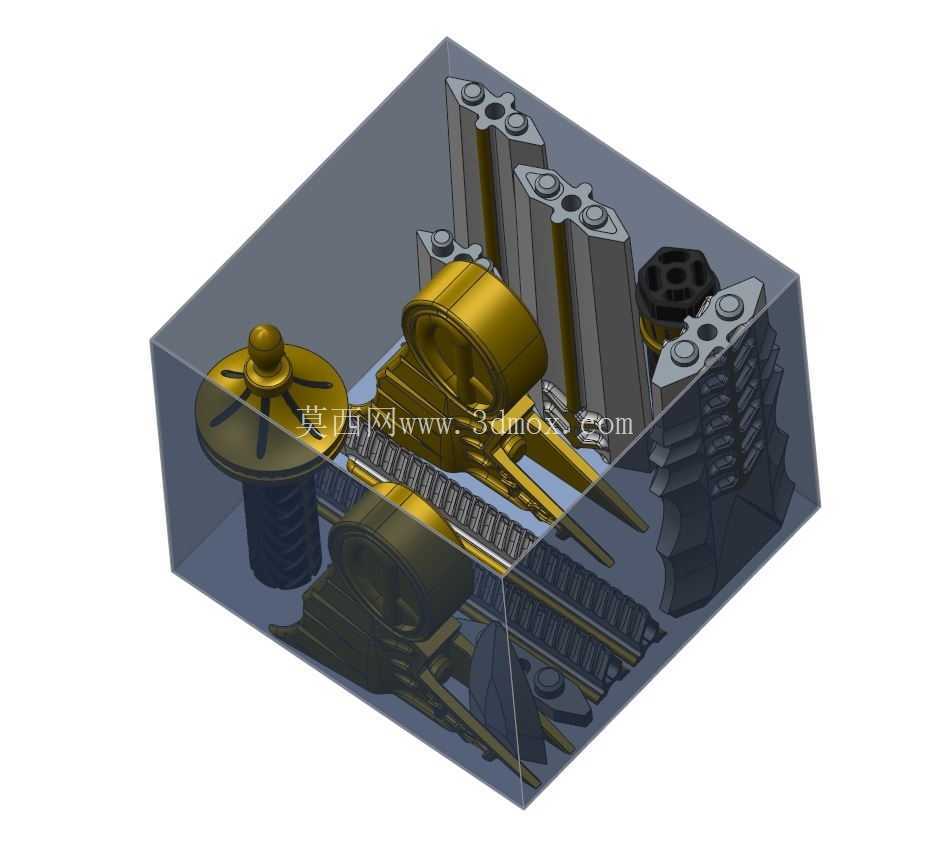

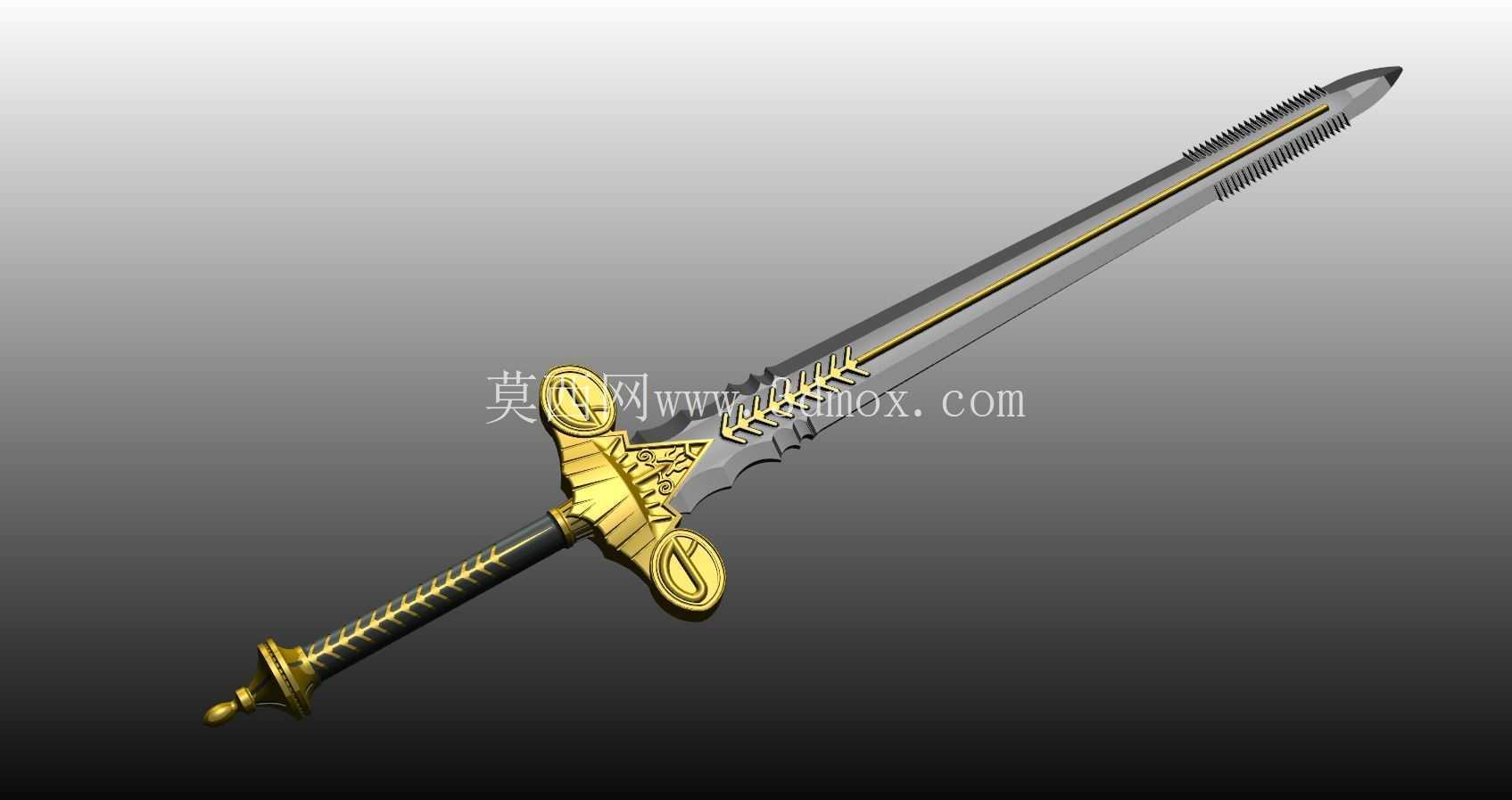

　　本次设计的长剑模型，核心适配FDM与光固化3D打印的工艺特性，针对桌面级设备的成型边界做了全流程结构优化，可直接用于cosplay道具制作、游戏周边手办配套、主题展陈摆件制作等场景。从结构拆分逻辑来看，整剑采用模块化分件设计，将剑身、护手、握柄、尾配重四个核心部件做了插拔式拼接结构，拆分后的单一部件最大成型尺寸控制在220mm220mm250mm范围内，可适配绝大多数桌面级3D打印机的成型仓尺寸，无需大尺寸工业设备即可完成整剑打印，拼接处采用0.2mm公差的过盈配合设计，打印后无需额外粘接剂即可完成组装，也可根据使用需求在拼接位预留胶水填充槽，提升长期使用的结构强度。剑身部分做了等比例的结构还原，刃部做了0.8mm的圆角钝化处理，避免打印后锐边带来的使用安全隐患，剑身中部的血槽结构采用0.5mm深度的下沉设计，既还原了原作的视觉特征，也减少了打印过程中的支撑用量，打印时刃口朝上摆放即可实现无支撑成型，大幅降低后处理的打磨工作量。剑身靠近护手位置的装饰纹理采用浅浮雕设计，浮雕深度控制在1.2mm，既保证纹理的辨识度，也避免打印过程中出现层纹断层、细节丢失的问题。

　　护手部分的对称翼型结构做了内部镂空处理，在保证外形还原度的前提下，将零件重量降低42%，同时在镂空内部设置了1.5mm壁厚的加强筋，避免组装或使用过程中出现受力断裂的问题，护手与剑身、握柄的连接位采用方形定位榫结构，相比圆形定位柱可避免组装后出现部件转动错位的问题，定位榫的插拔力控制在15N左右，既保证组装时的顺畅度，也不会出现松脱晃动的情况。握柄部分采用符合人体工学的收腰设计，握持位置的直径设置为32mm，适配绝大多数成年人的手型尺寸，表面的防滑纹理采用0.3mm高度的螺旋凸纹，打印时无需额外支撑，成型后可直接提供足够的握持摩擦力，无需额外缠绕防滑带即可满足长时间握持的使用需求。

　　握柄尾部的配重块采用实心结构设计，整剑组装完成后重心控制在护手前35mm位置，符合真实冷兵器的配重逻辑，握持时不会出现头重脚轻的问题，挥舞时的手感更贴近真实长剑的使用感受。针对3D打印的工艺特性，所有零件的外表面均做了0.1mm的壁厚余量预留，方便打印后进行打磨、喷漆、做旧等后处理操作，所有转角位置均做了R0.5以上的圆角过渡，避免打印过程中出现应力集中导致的零件翘曲变形。从实际应用场景来看，该模型可根据打印比例调整尺寸，1:1打印时整剑长度为1180mm，可直接用于cosplay活动的道具使用，缩小至1/6比例时可搭配12寸可动人偶作为武器配件，缩小至1/12比例时可作为微缩模型的场景配件，也可放大尺寸作为主题展馆的陈列装饰道具。

　　设计过程中针对不同打印材料的特性做了适配，使用PLA材料打印时可直接采用默认参数成型，使用光敏树脂打印时可将拼接公差调整至0.15mm，保证拼接精度，使用PETG材料打印时可适当提升壁厚至2mm，提升道具的抗摔性能。整剑的所有外露面均做了打印方向优化，尽可能将外观面设置为无支撑的自支撑角度，减少支撑拆除后留下的痕迹，降低后处理的工作量，对于必须添加支撑的位置，均将支撑接触面设置在零件内侧或非外观面，保证外观面的成型质量。
