适配NEMA17电机的3D打印挤出机雷达旋钮

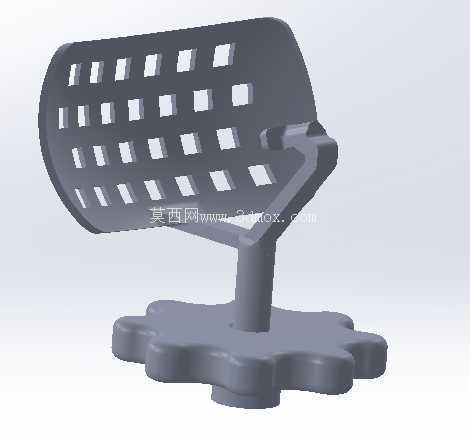

　　在桌面级FDM3D打印设备的日常调试与使用场景中，挤出机步进电机的手动进给操作是耗材穿丝、堵头疏通、挤出量校准环节必不可少的操作步骤，传统的挤出机旋钮多为简单的圆柱或轮状结构，仅能满足基本的旋转施力需求，既无法直观反馈电机的转动状态，也缺乏个性化的设备辨识度，这款带旋转雷达盘结构的挤出机旋钮，正是针对桌面级3D打印设备的实际操作痛点完成的结构设计。从安装适配边界来看，这款旋钮专门针对行业内通用的NEMA17规格步进电机设计，匹配电机输出端标准5mmD型轴的安装尺寸，安装时无需额外螺丝、胶水等辅助固定件，直接对准D型轴的切面按压到位即可完成装配，依靠D型轴的平面限位传递扭矩，不会出现旋转打滑的问题，底座采用花瓣式的外轮廓设计，既增大了底部与电机端面的接触面积，避免旋钮安装后出现偏摆晃动，也能在手动旋转时提供足够的侧向支撑，不会因为施力角度偏差导致轴承受额外径向力。

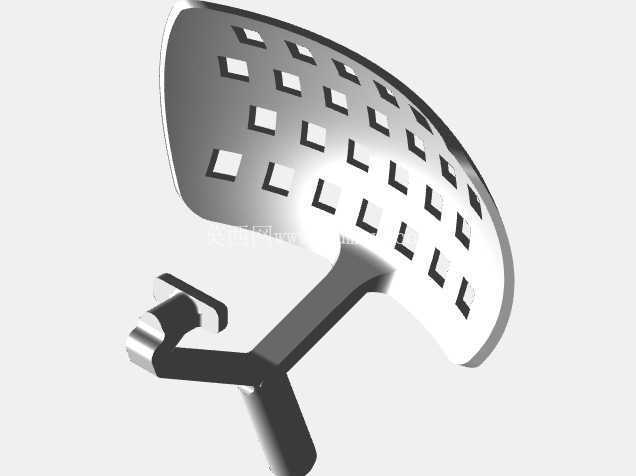

　　从功能特性层面看，旋钮上部的雷达盘结构与下部的支撑柱、安装底座为一体化结构，当步进电机带动挤出机送料轮转动时，上部的雷达盘会同步跟随旋转，格栅式的镂空盘面在转动过程中会形成明显的视觉动态效果，操作人员无需凑近观察送料轮或耗材的移动状态，站在设备旁就能通过雷达盘的转动直观判断挤出机是否处于正常送料状态，在进行低速挤出校准、回抽参数调试时，这种可视化的转动反馈能大幅降低操作的观察成本，也能在设备出现堵头、失步等异常时，第一时间通过雷达盘的转动状态发现问题。

　　从设计思路的落地来看，这款旋钮整体采用适合FDM工艺打印的结构设计，所有结构均无大角度悬空面，无需额外添加支撑结构即可完成打印，雷达盘上的矩形镂空一方面是为了形成转动时的视觉格栅效果，另一方面也能减少打印耗材的用量，同时降低旋钮整体的重量，避免额外重量增加步进电机的转动负载，支撑柱采用渐变过渡的结构连接上部雷达盘与下部底座，避免应力集中导致的结构断裂，花瓣形底座的每个凸起边缘都做了圆角处理，手动旋转施力时不会硌手，也能避免尖锐边角造成的操作划伤。

　　在实际应用场景中，这款旋钮既可以用于新组装3D打印机的配件选配，也可以作为现有设备的改装升级件，替换原有结构简单的原厂旋钮，无论是个人玩家打造个性化的桌面设备，还是小型工作室批量调试多台3D打印设备，这款旋钮都能在满足基础操作功能的前提下，提升设备操作的直观性，同时为设备增添具备机械感的外观细节，在手动旋转旋钮进行耗材进给操作时，上部雷达盘的格栅结构也能增大手指与旋钮的接触摩擦力，无需施加很大的握力就能带动电机轴转动，操作手感相比光滑的圆柱旋钮有明显提升，镂空结构也能避免打印过程中旋钮表面积攒的灰尘、耗材碎屑影响转动观感，日常清理只需用毛刷轻扫即可完成维护。
