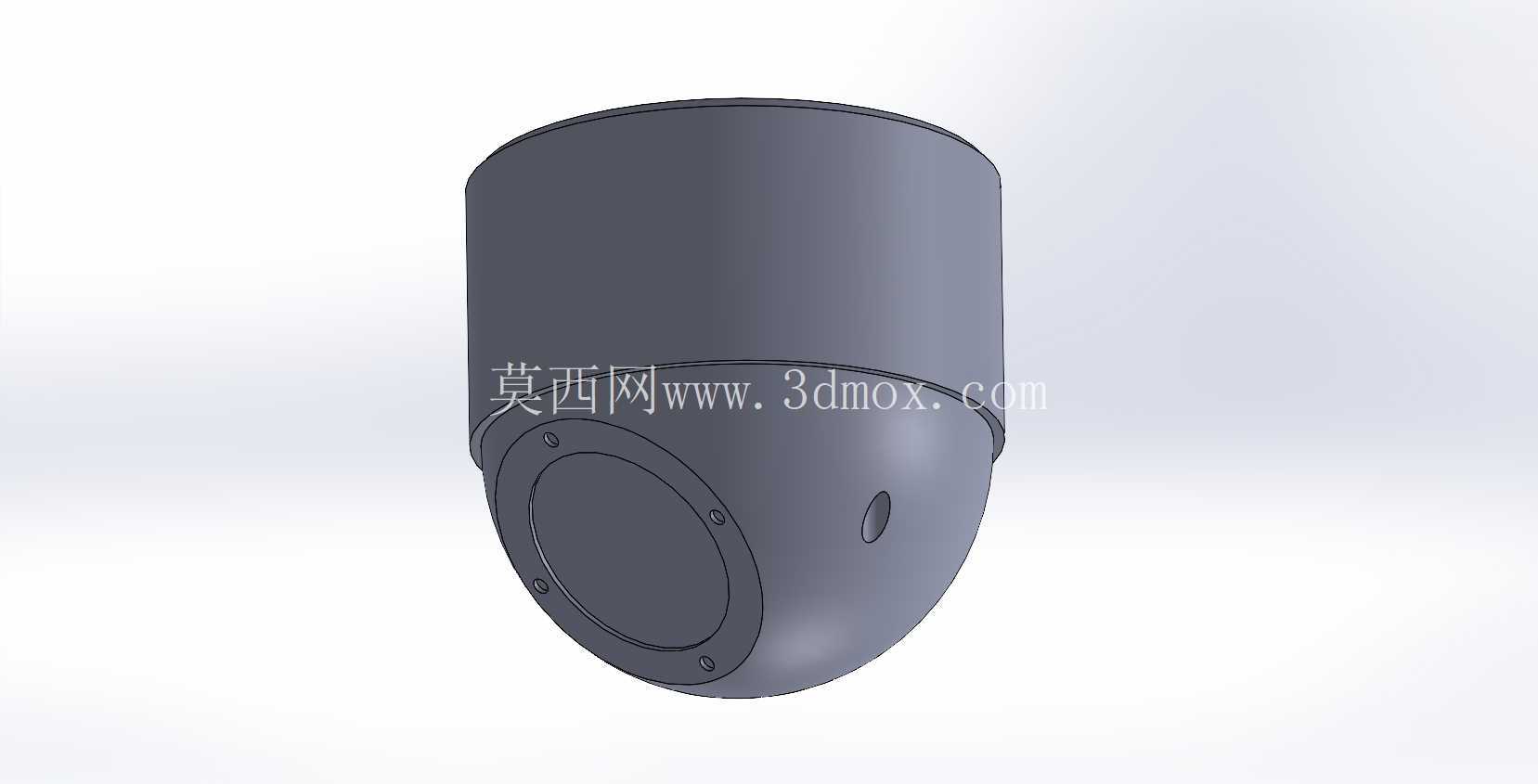

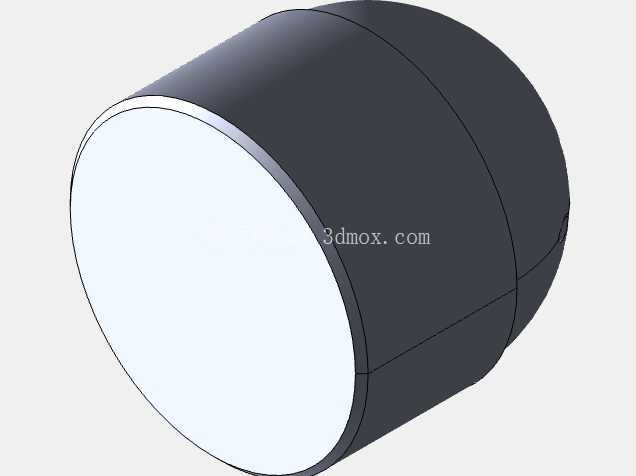

半球型安防监控相机云台承载支架

　　做安防设备结构设计快十年，这类半球型监控云台支架是商用安防项目里接触频次极高的部件，很多刚入行的结构工程师容易把它当成简单的外壳支撑件，实际落地的时候才会发现，这个部件的设计细节直接决定了监控设备的安装适配性、长期运行稳定性还有后期维护的便捷度。先从实际应用场景说，这类支架主要适配室内吊顶安装的半球型监控相机，常见于写字楼走廊、商超公共区域、酒店大堂、电梯轿厢这类需要隐蔽式监控布设的场景，和枪机支架不同，半球支架需要把相机的转动云台、镜头模组全部容纳在自身结构内部，不能有突出的外露结构，避免被外力磕碰损坏，同时也要兼顾外观的整体性，不会和室内装修风格产生太强的违和感。从功能特性上看，这个支架首先要承担整个相机模组的承载功能，内部的云台转动组件需要固定在支架的内腔基准面上，基准面的平面度公差要控制在0.1mm以内，不然云台转动的时候会出现卡顿、转动轴线偏移的问题，直接影响监控画面的预置位精度，很多现场调试的时候发现云台转不到预设位置，排查半天不是电机的问题，就是支架安装基准面变形导致的。其次支架的外壳要做密封结构设计，半球透明罩和金属壳体的配合面要预留密封胶圈的安装槽，虽然是室内使用的型号，也要达到IP40以上的防护等级，避免日常清洁的水渍、空气中的浮尘进入内腔，附着在镜头或者CMOS传感器表面，造成画面模糊的问题。

　　再说到设计思路，做这个支架的三维建模的时候，首先要确定内部的安装空间边界，要先把云台电机、传动齿轮、镜头模组、接线端子这些核心部件的排布先确定下来，再反向推导外壳的曲面造型，不能先做外观再硬塞内部零件，很多新手做设计容易犯这个错，最后要么内部零件干涉装不进去，要么外壳做的特别臃肿，失去了半球机型的紧凑优势。内腔的走线槽要提前预留，视频线、电源线要沿着壳体内壁的卡扣排布，不能和转动的云台部件产生摩擦，长期转动磨损线缆外皮会造成供电或者信号传输故障。壳体侧面要预留调试接口的避让位，不用拆开整个半球罩就能接调试线调整相机参数，减少后期维护的工作量。然后说外形尺寸和安装边界，这类支架的整体外径一般控制在120mm到150mm之间，整体高度从安装面到半球最底端不超过100mm，这个尺寸区间既能容纳常规的2.8mm到12mm变焦镜头模组，也不会因为体积太大显得突兀。背部的安装挂板要适配国内通用的86型接线盒安装孔位，孔距控制在60mm，同时也要预留额外的自攻螺丝安装位，遇到吊顶是石膏板或者木质基层的时候，可以直接用自攻螺丝固定，不用额外加装转接板。安装面和墙面/吊顶面的贴合度要做好，背部不能有突出的加强筋，不然安装的时候会出现缝隙，时间长了积灰还容易被人为撬动。

　　壳体的壁厚设计上，金属壳体的话一般用1.5mm的铝合金压铸成型，塑料壳体的话用2.5mm的ABS+PC混合材质，既能保证结构强度，安装的时候不会因为拧螺丝导致壳体开裂，也能控制整体重量，减少吊顶的承重负担，毕竟很多写字楼的吊顶是轻钢龙骨石膏板结构，单点位承重不能超过1kg，太重的话时间长了吊顶会变形下沉。还有一个容易被忽略的设计细节，就是半球罩和壳体的旋转锁紧结构，要做三段式的卡扣配合，安装的时候对准卡扣旋转30度就能卡紧，不用打螺丝，后期维护清洁镜头的时候，不用带螺丝刀就能把半球罩拆下来，卡扣的锁紧力要控制在15N到20N之间，太松了容易因为震动自己脱落，太紧了维护的时候拆不下来，容易把透明罩掰裂。

　　支架的内腔还要预留配重块的安装位，遇到镜头模组比较重的变焦机型，要加一小块配重块平衡重心，避免云台在垂直转动的时候因为重心偏移出现步进电机丢步的问题。另外壳体的表面处理要做哑光磨砂处理，不能用亮面材质，不然监控镜头旁边的红外补光灯开启的时候，亮面的壳体内壁会反射红外光，造成画面出现光晕、过曝的问题，直接影响夜间监控的画面效果。做三维建模的时候，这些细节都要在模型里体现出来，包括密封槽的尺寸公差、卡扣的配合间隙、安装孔的沉头深度，不能只做一个外观曲面，不然模型导出来拿去开模或者做结构验证的时候，根本没法直接用，还要花大量的时间修改细节。很多时候现场安装出现的问题，追根溯源都是三维建模阶段没有考虑到实际安装的边界条件，比如安装孔的位置太靠近壳体边缘，拧螺丝的时候壳体开裂，或者内部走线空间不够，线缆挤压在云台转动路径上，用了几个月就磨断了线，这些问题在建模阶段提前规避，能减少后期大量的现场整改成本。
