有线无线双控摇摆式目标安装装置结构设计

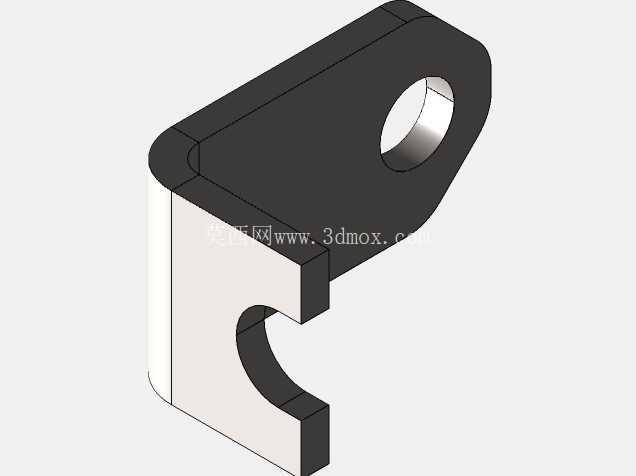

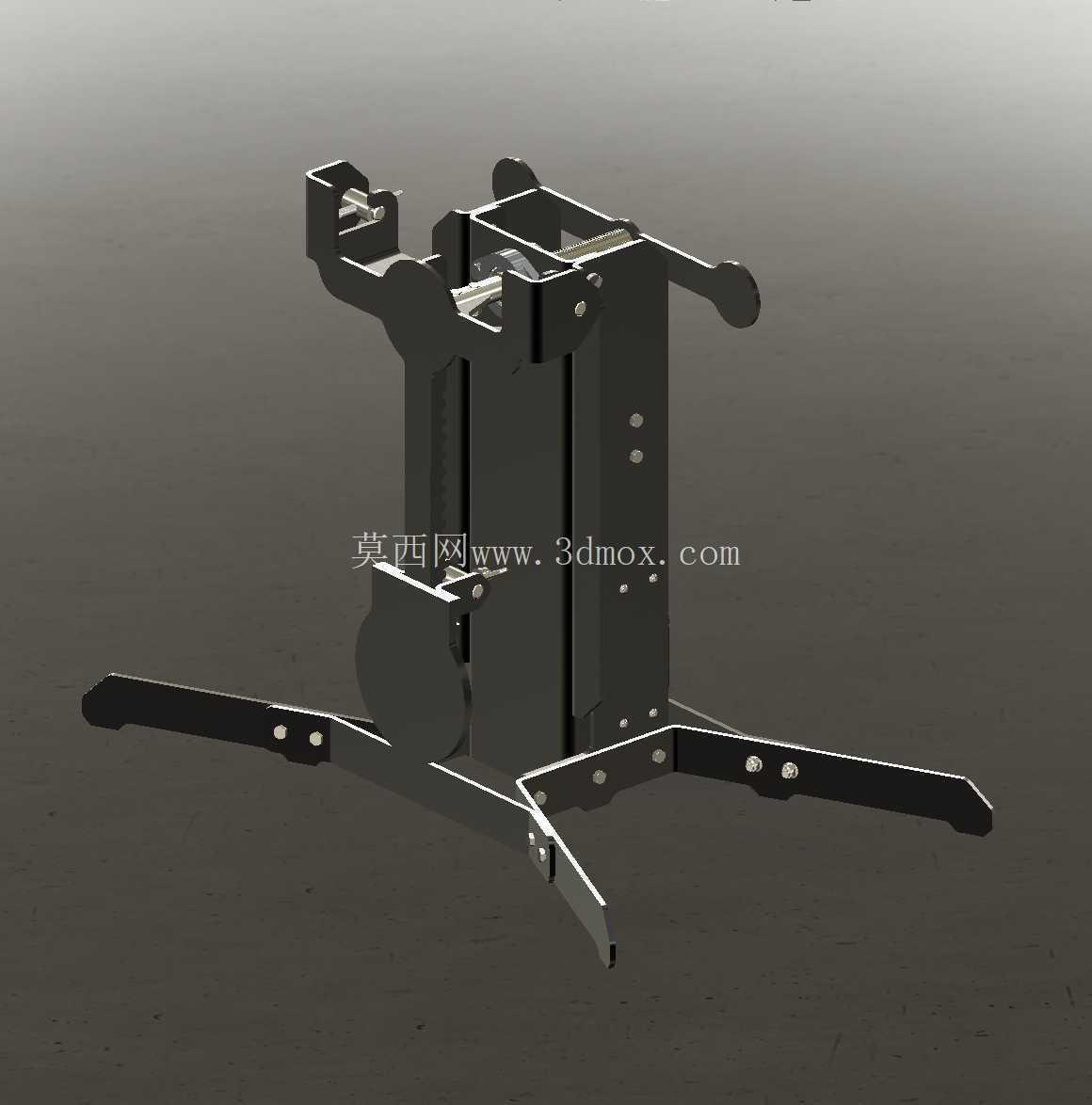

　　该装置核心为可实现有线、无线双模式触发激活的摇摆式目标承载安装结构，主要应用于战术训练场景下的动态目标布设环节，可在固定点位完成靶标类目标件的快速安装与姿态切换，替代传统固定式靶标无法实现动态响应的缺陷，适配室内近距离战术推演、室外实弹射击训练等多场景的目标布设需求。从结构设计逻辑来看，整体采用分体式骨架承载思路，底部为跨距可调的三脚支撑底座，底座支脚采用带定位孔的冲压钣金件制作，每个支脚预留2个M6规格的地面固定孔位，可根据安装地面的硬质程度选择膨胀螺栓固定或者配重压装两种固定方式，支脚展开后最大跨距为420mm，收拢后横向尺寸不超过180mm，可满足便携转运与现场快速部署的双重需求。

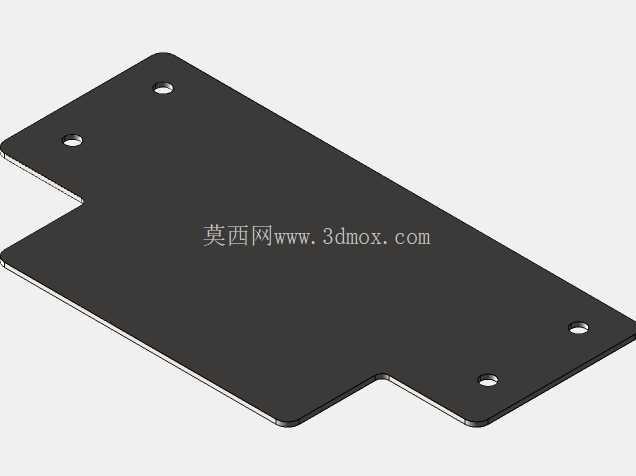

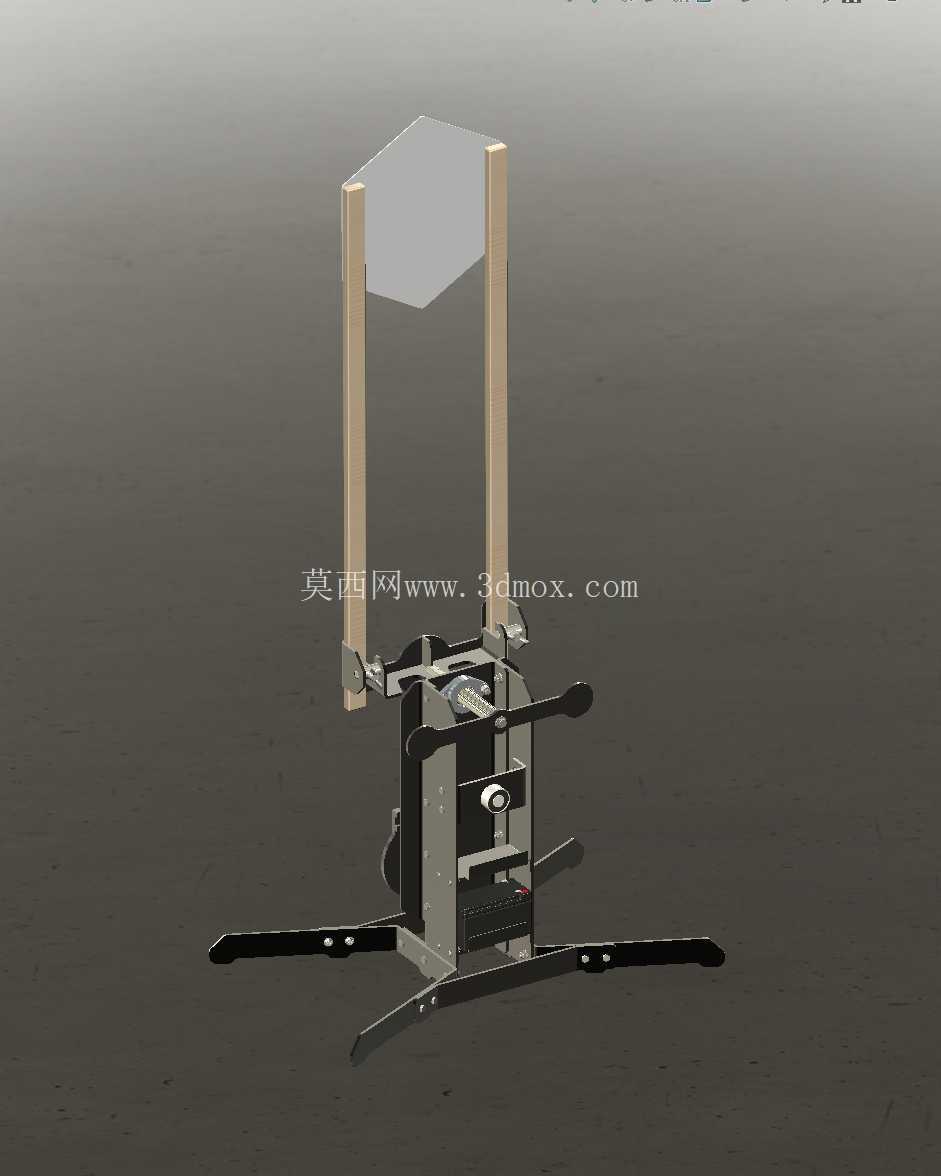

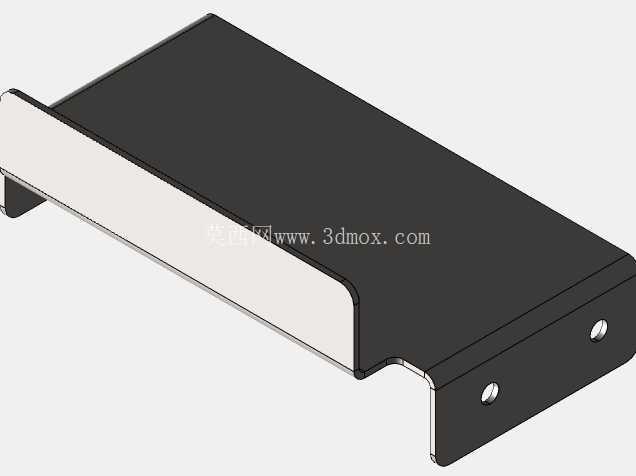

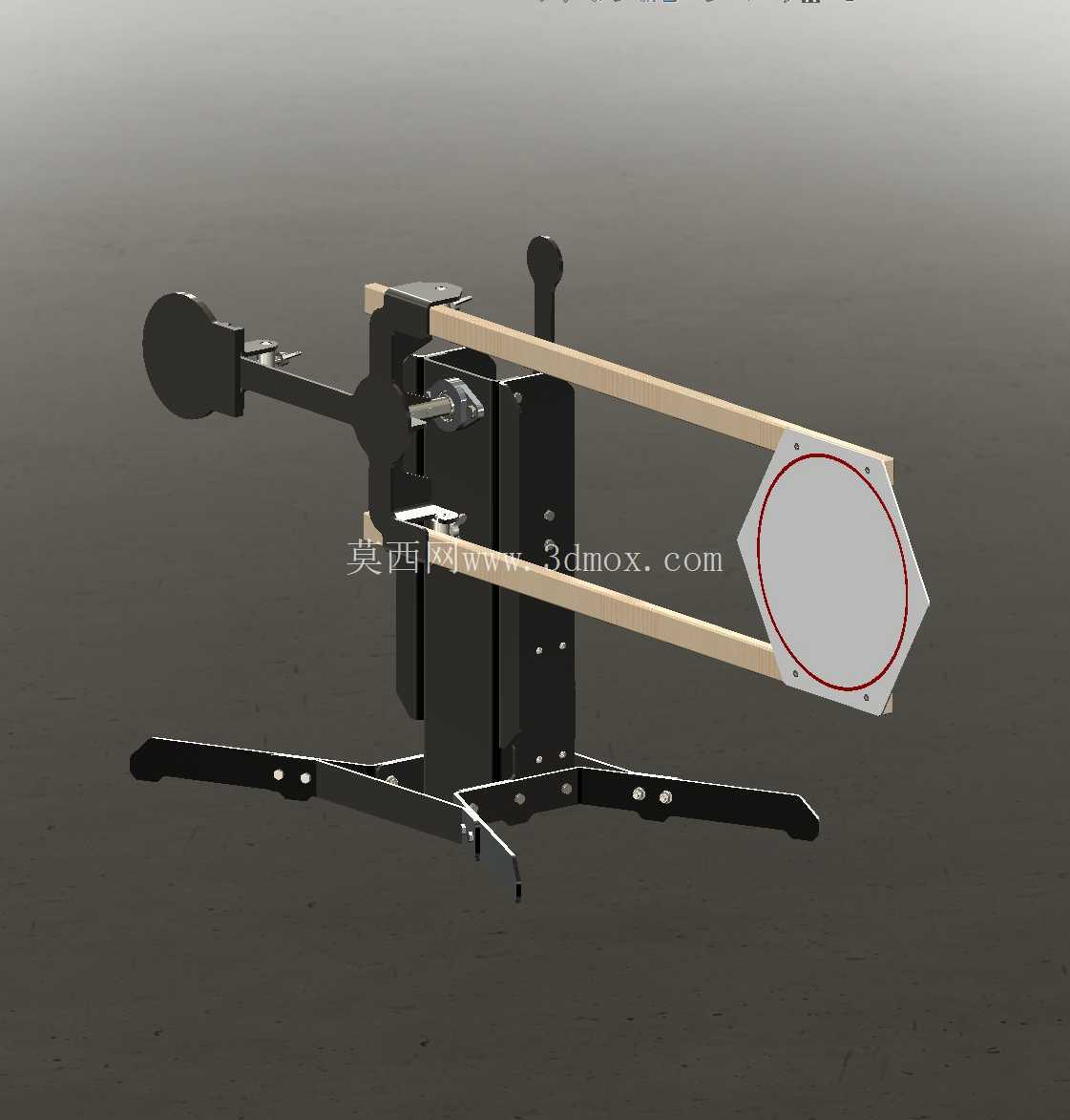

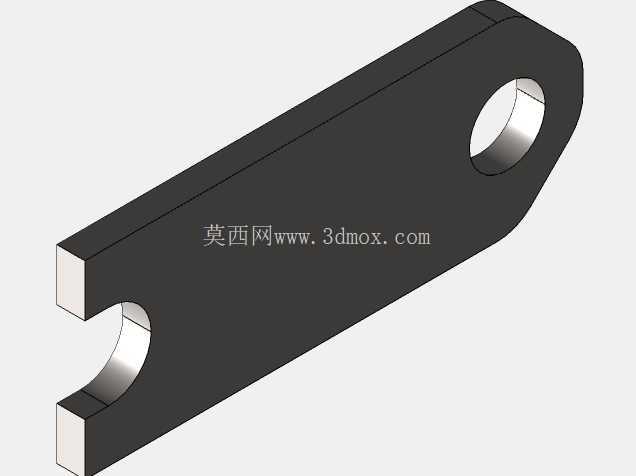

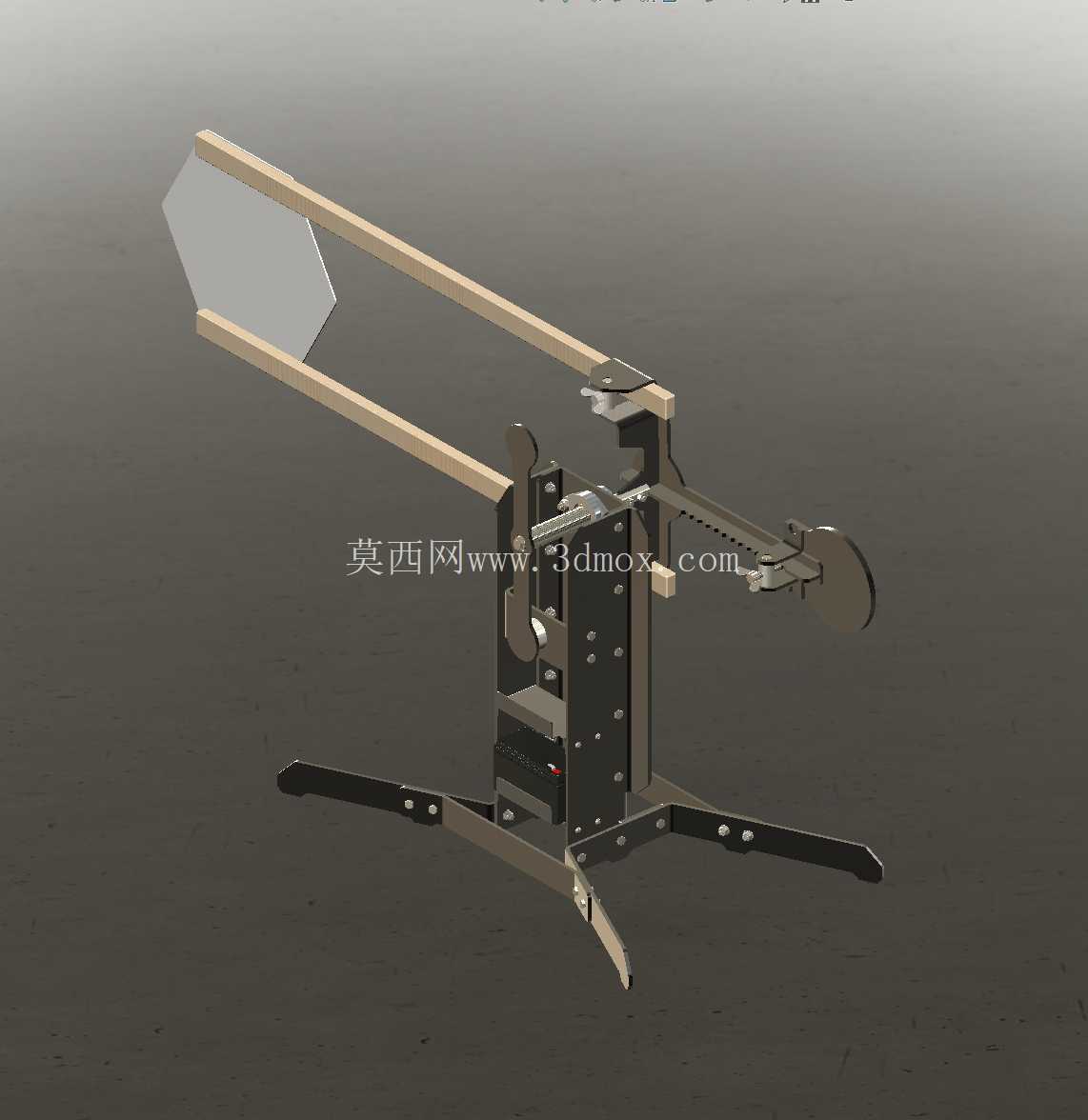

　　底座上方集成立式主承载立柱，立柱采用厚度2.5mm的冷轧钢板折弯成型，内部预留控制模块与驱动组件的安装腔体，腔体侧壁预留走线槽位，可分别布设有线控制的信号传输线缆与无线控制模块的天线引出通道，避免线缆与运动部件产生干涉。立柱侧方延伸出长度为380mm的平行双摆臂结构，摆臂采用轻质铝合金方管制作，在保证结构刚度的前提下尽可能降低运动惯量，摆臂末端为六边形靶标安装板，安装板中心设置直径150mm的靶标定位基准面，基准面边缘均匀分布6个M4安装螺孔，可适配标准尺寸的圆形靶标、感应式靶片等不同类型的目标件，安装板与摆臂之间采用快拆销轴连接，可根据训练需求快速更换不同规格的目标承载板。摆臂的驱动端设置阻尼调节结构，可通过调整锁紧螺母的预紧力改变摆臂摆动的阻尼系数，匹配不同触发模式下的摆动速度需求，当采用有线控制模式时，可通过外接控制线传输触发信号，驱动摆臂完成90度范围内的往复摇摆动作，将隐藏在侧方的目标件摆动到正面朝向射击位；当采用无线激活模式时，内置的无线接收模块可匹配对应频段的遥控信号，实现远程触发摆臂动作，两种控制模式可通过立柱侧面的拨档开关快速切换，无需拆解结构调整线路。

　　在安装边界设计上，装置整体处于展开状态时的最大外形尺寸为长580mm、宽420mm、高320mm，摆臂处于收拢隐藏状态时目标件完全位于立柱侧方的遮挡区域内，正面投影无外露，触发后摆臂摆动到位的响应时间不超过0.8秒，到位后设置机械限位结构避免摆臂过冲，保证目标件定位精度控制在±2mm范围内。结构设计过程中针对运动部件的磨损问题做了专项优化，摆臂与立柱的铰接位置采用带自润滑衬套的销轴连接，可在无额外润滑的情况下满足万次以上的往复摆动需求，底座与立柱的连接位置设置加强筋结构，可承受摆臂快速启停时产生的冲击载荷，避免长期使用后出现立柱倾斜的问题。

　　考虑到户外使用场景，所有外露金属件均做喷塑防锈处理，控制腔体的接缝位置设置橡胶密封条，可满足小雨天气下的户外使用需求，不会因少量淋雨导致内部控制模块短路。整个结构的骨架设计遵循模块化拆分思路，底座、立柱、摆臂、靶标安装板四个主要模块均可单独拆解更换，当某一部件出现损坏时无需整体更换装置，仅需替换对应故障模块即可，大幅降低后期维护成本。在实际布设过程中，该装置可多个点位组合布设，通过统一的控制终端实现多目标的随机激活，模拟复杂场景下的目标随机出现效果，相比传统的人工换靶或者固定式靶标，能够更好地匹配动态战术训练的实际需求，同时双控制模式的设计也可适配不同场地的布线条件，有条件布设线缆的场地可采用有线模式保证信号传输稳定性，无法布线的野外场地可切换至无线模式实现快速部署，无需额外布设信号线路。
