T70轮式拖拉机驱动链轮结构设计

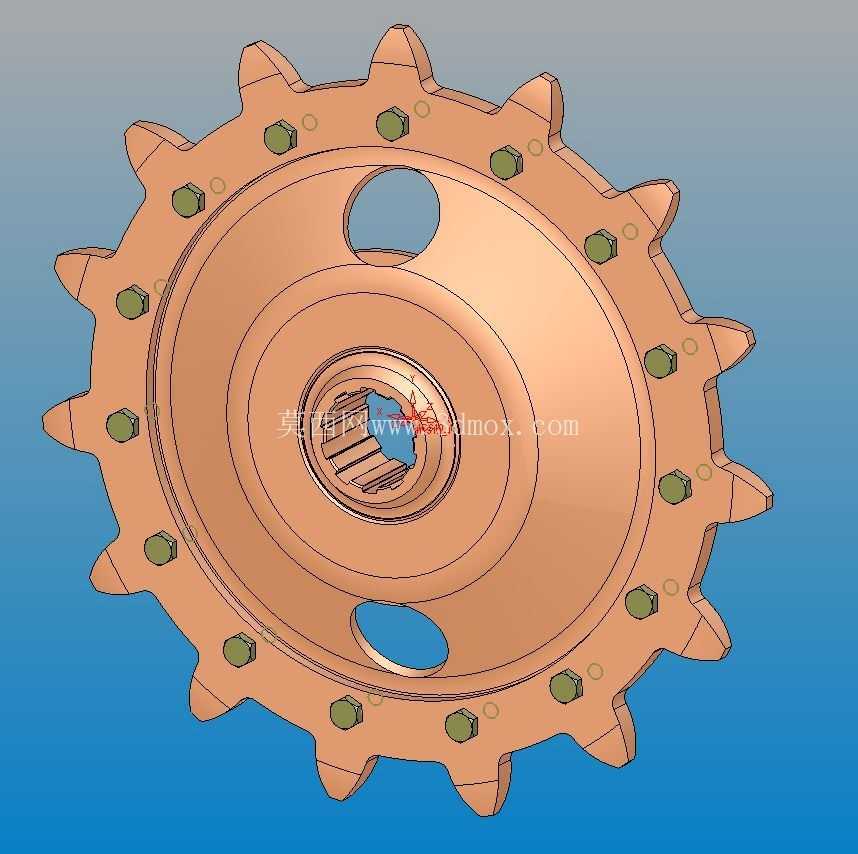

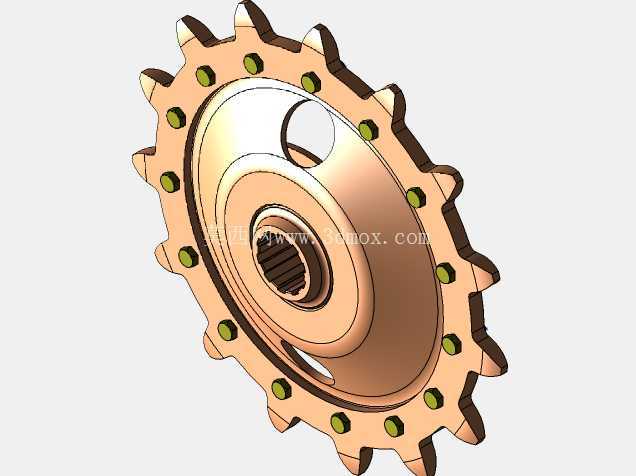

本次呈现的是适配T70轮式拖拉机行走驱动系统的链轮部件，这类部件在农用动力机械的行走传动链路中承担核心扭矩传递作用，直接关系到设备在泥泞、松软耕地工况下的动力输出效率与行走可靠性。从实际应用场景来看，该链轮安装于拖拉机后桥驱动轮端，与行走履带啮合传动，相比普通轮式结构的驱动轮，带齿啮合的链轮结构能够在湿滑农田、坡地作业时提供更大的抓附力，避免动力打滑损耗，尤其适配深耕、播种、重载牵引等需要大扭矩输出的农田作业场景，也可适配同底盘衍生的牵引类特种作业车辆的行走传动需求。

从功能特性层面拆解，该链轮采用分体式组合结构设计，外圈为带啮合齿的轮缘结构，齿形经过修形处理，啮合过程中能够与履带销套形成渐进式接触，降低啮合冲击带来的部件磨损，延长履带与链轮的整体使用寿命；轮缘上均匀分布的沉头安装孔用于固定连接螺栓，将外圈齿圈与中心轮毂刚性连接，这种分体设计的优势在于齿圈磨损后可单独更换外圈部件，无需整体更换整个链轮，大幅降低后期运维的配件成本。中心轮毂部分设置有内花键结构，能够与后桥驱动半轴的外花键直接配合，实现无滑差的扭矩传递，花键齿侧采用定心配合设计，保证传动过程中的同轴度，减少高速转动时的径向跳动量。轮毂与轮缘之间设置有两个对称的减重通孔，在不影响整体结构强度的前提下降低部件自重，减少后桥簧下质量，提升行走机构的缓冲性能。

在设计思路的落地层面，该链轮的齿距参数严格匹配对应型号履带的节距尺寸，齿顶圆弧与齿根过渡圆弧均做了圆角处理，避免应力集中导致的齿部断裂；轮盘上的螺栓孔位置度公差控制在0.1mm以内，保证安装后齿圈与轮毂的同轴度，避免转动过程中出现偏磨。安装边界方面，该链轮中心花键的参数与T70机型后桥半轴完全适配，安装时通过花键滑入到位后，依靠端面的锁紧螺母实现轴向固定，轮缘的外径尺寸、齿顶圆直径均经过匹配计算，保证与履带啮合时的包角处于合理区间，既不会因为啮合包角过小导致跳齿，也不会因为包角过大增加转动阻力。链轮的整体厚度适配履带的导向槽宽度，安装后两侧与履带护板留有合理的间隙，避免作业过程中泥沙进入摩擦面造成异常磨损。

从工程实际应用的角度考量，这类链轮的材质选型通常采用中碳合金钢经调质处理后齿面淬火，齿面硬度达到HRC45-50，既保证芯部具备足够的韧性承受冲击载荷，又让齿面具备足够的耐磨性应对泥沙磨损工况。设计过程中还对螺栓连接面做了铣平处理，保证螺栓安装后端面贴合紧密，避免作业过程中螺栓受剪切力断裂；减重孔的边缘均做了倒角处理，减少应力集中点，提升部件的疲劳强度。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照农用机械传动部件的行业标准设定，花键参数、齿形参数都可直接用于后续的工程图输出与加工生产，也可作为同类型履带式行走机构链轮设计的参考原型，帮助结构设计人员快速完成同类部件的参数化改型，缩短产品开发周期。
