老式农用木质平板运输拖车结构

在丘陵与平原交错的零散农耕作业场景里，这类木质平板拖车是小马力拖拉机配套转运作业的核心承载单元，主要适配田块到仓储点、乡间集散点的短距离农资、农产品转运需求，相比钢制拖车自重更轻，在松软田块作业时不会过度下陷，对非硬化田间道路的适配性更强，日常可用来转运散装粮食、秸秆捆、农用肥袋、小型农具等散件或规整货物，无需额外加装栏板即可满足多数常规农用转运需求，遇到大件不规则农资时，平板结构也不会受栏板边界限制，可通过绳索直接捆扎固定。

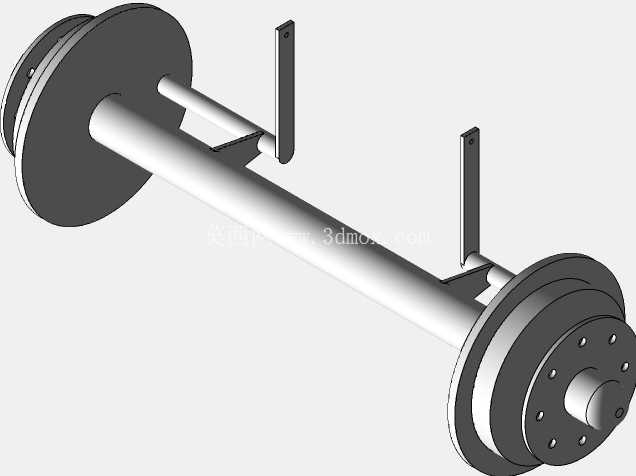

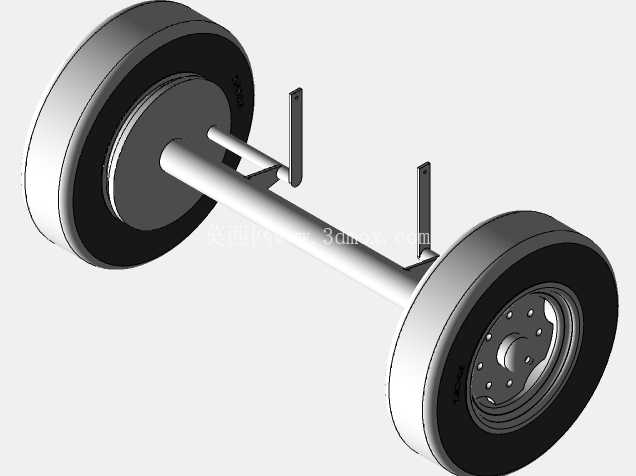

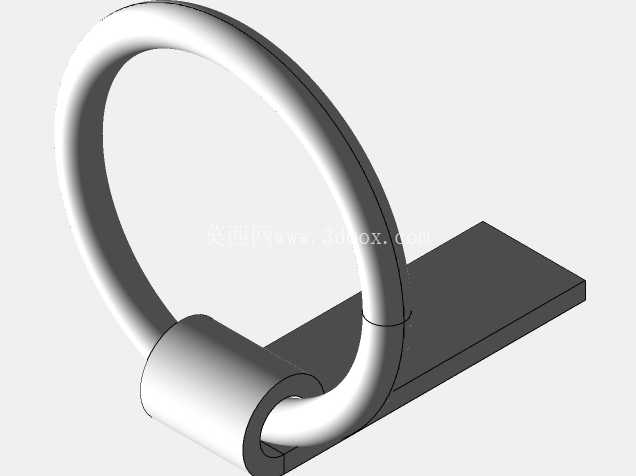

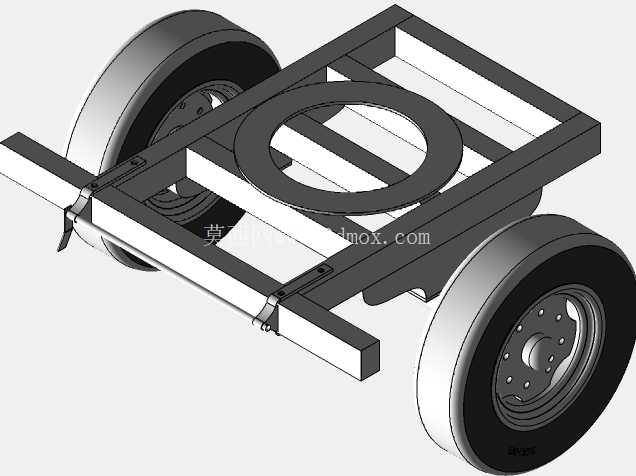

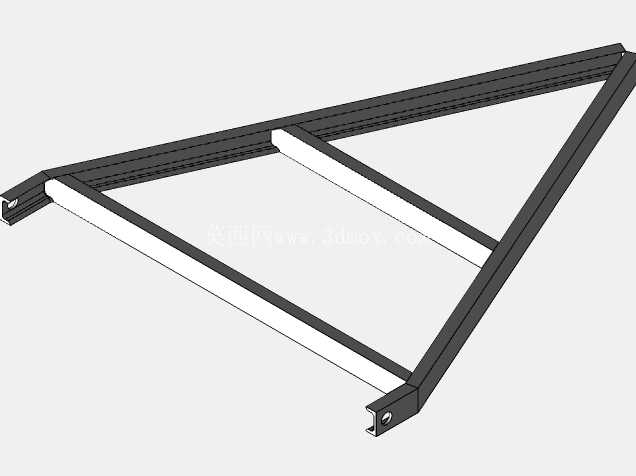

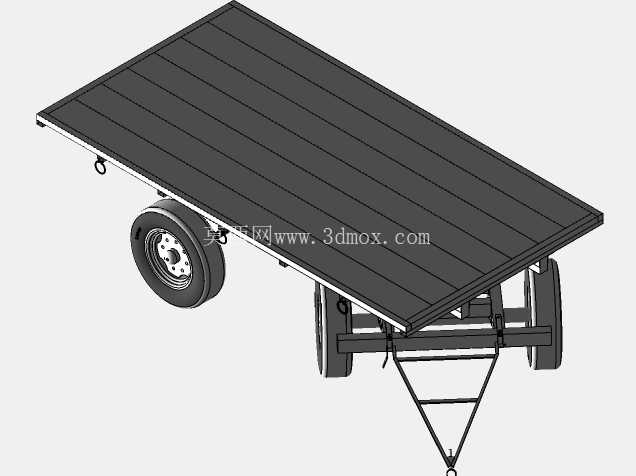

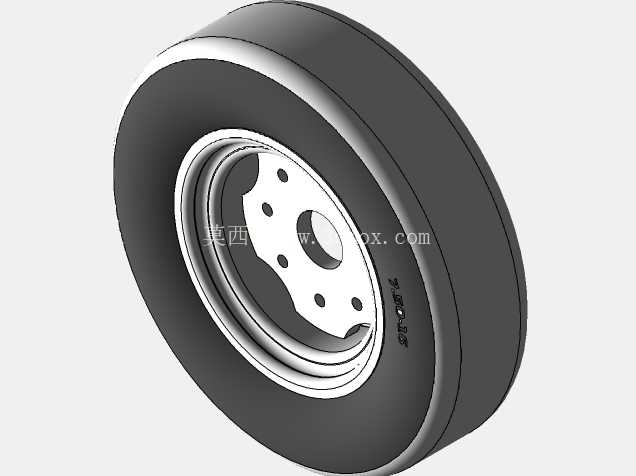

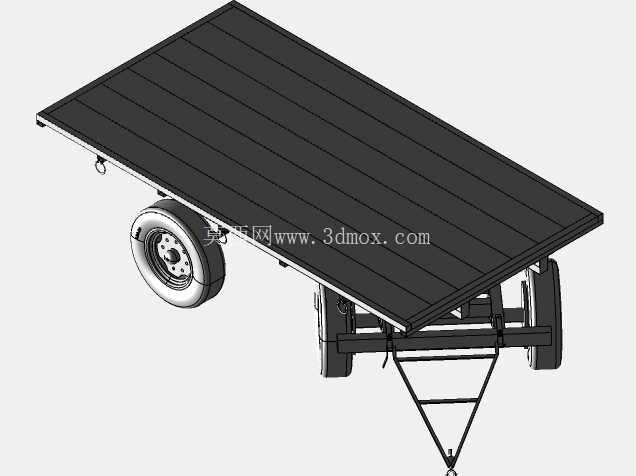

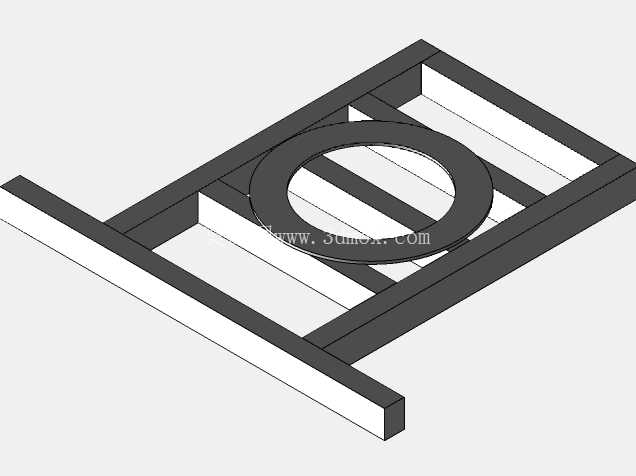

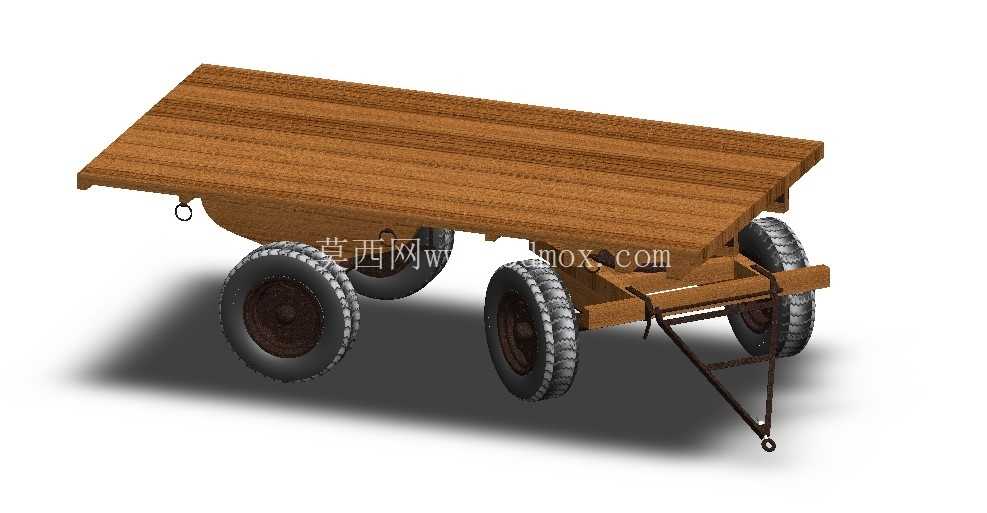

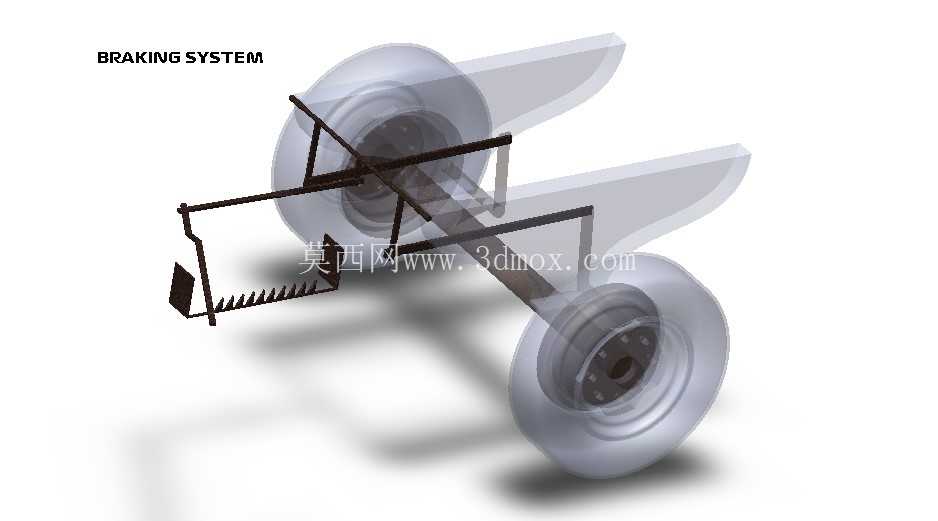

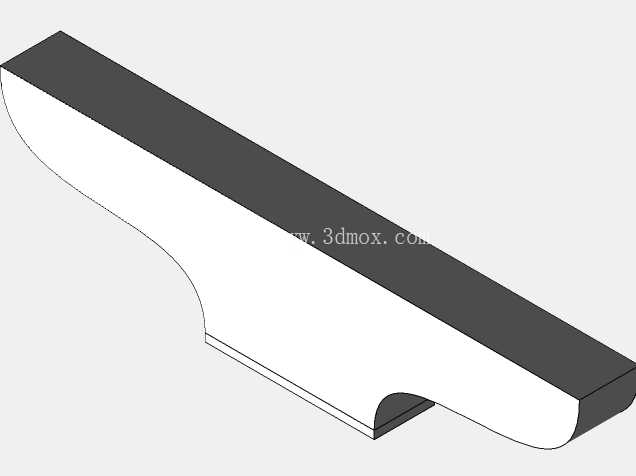

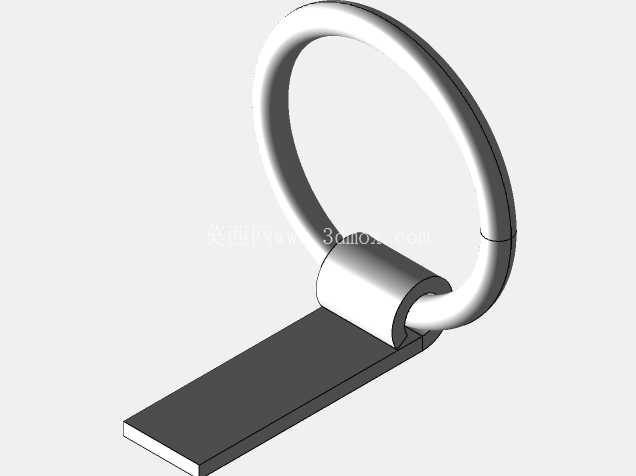

从结构设计逻辑来看，整车采用纯平板承载布局，货厢台面为整幅木质铺板，铺板下方设置横向承托梁与纵向主梁组成的框架结构，将台面载荷均匀传递到下方行走机构，牵引架采用三角稳定结构，前端设置牵引挂接环，可直接与拖拉机后牵引销匹配挂接，牵引架中段设置可收放的支撑支腿，在拖车与拖拉机分离时，支腿落地可保持整车水平放置，避免车头端下沉磕碰台面。行走机构采用双轴四轮布局，每侧两个车轮分担台面载荷，轮轴与车架之间采用简易弹性连接结构，可缓冲乡间非铺装路面的颠簸冲击，减少木质铺板因长期震动出现的松动开裂问题，车轮选用农用低压橡胶轮胎，胎纹深度适配泥泞、松软土路的抓地需求，不会在田块作业时出现严重打滑陷车问题。

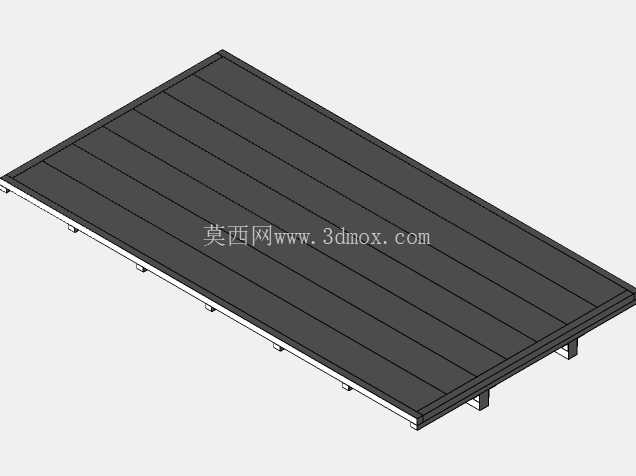

尺寸参数的设定完全贴合农用作业的实际边界，货厢台面尺寸为1885x3535x50毫米，50毫米厚度的木质铺板可承受均匀分布的常规农资载荷，不会因局部堆载出现断裂；轴距设置为1778毫米，这个轴距尺寸既保证了转弯时的灵活性，适配乡间狭窄田埂路的转弯半径要求，又避免轴距过短导致行驶时出现纵向颠簸晃动；整车外廓尺寸为1885x4460x1090毫米，台面离地高度控制在常规农用装卸的舒适区间，人工搬运袋装货物时无需过度抬升手臂，降低装卸作业的劳动强度，整车宽度控制在1.9米以内，可顺利通过多数乡村硬化路的限宽墩以及田间机耕道的狭窄路段，不会因尺寸过宽无法进入零散小田块作业。

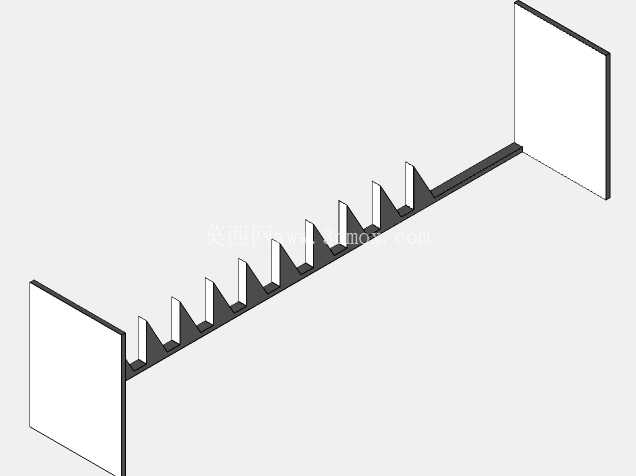

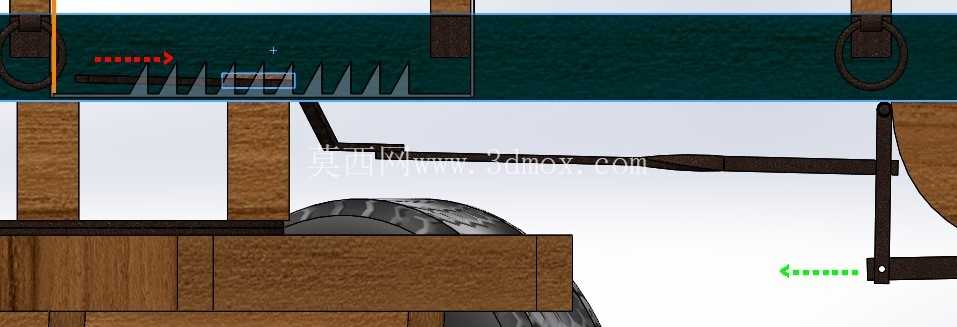

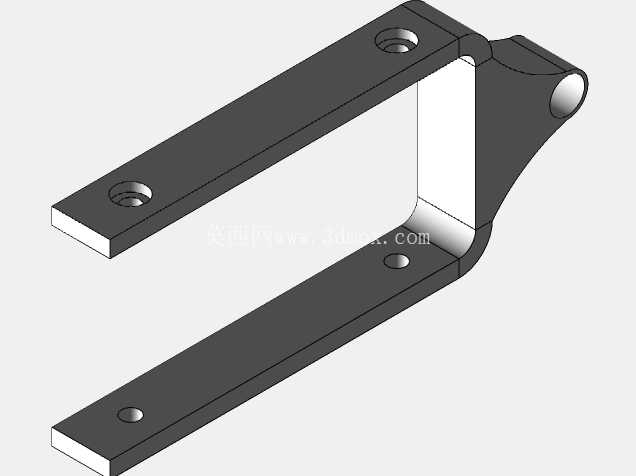

建模过程中需要重点关注几个结构配合点：一是木质铺板与下方金属框架的连接位置，需要预留木材湿胀干缩的变形余量，避免长期户外使用后木材变形顶起铺板或拉裂连接点；二是牵引架与车架主体的连接销轴位置，需要做加强结构处理，因为起步、制动时的冲击载荷全部集中在这个连接点，是整车受力最恶劣的位置；三是支腿的收放锁定结构，要保证行驶时支腿不会因颠簸落下剐蹭路面，停放时支腿可稳定锁止在支撑位置，不会自行滑脱；四是轮轴的安装同轴度，双轴布局如果同轴度偏差过大，行驶时会出现轮胎偏磨、行驶阻力增大的问题，建模时需要严格控制两侧轮轴的平行度公差与同轴度公差。

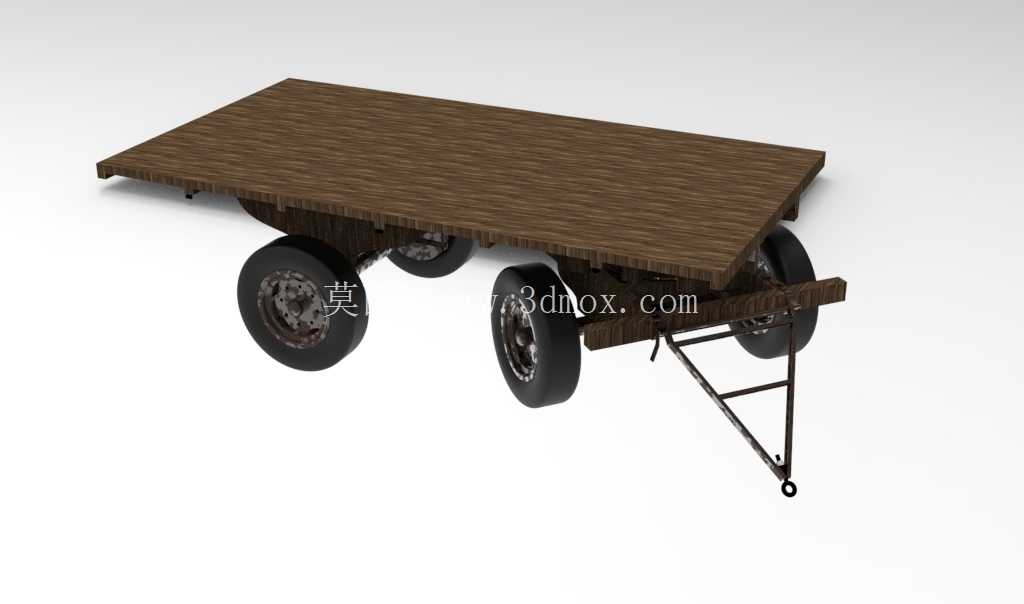

这类拖车的结构没有复杂的液压或电控系统，全部为纯机械结构，维护成本极低，木质铺板出现局部损坏时可直接就地更换木板，无需专业焊接设备，非常适合农村地区的使用维护条件，在农忙季节可承担高频次的转运作业，农闲时也可作为临时堆放平台放置农具、晾晒农产品，是小型农户生产作业中实用性极强的配套承载设备。建模时还原了木质铺板的纹理质感、轮胎的磨损痕迹以及金属构件的旧化效果，可直接用于农用场景的三维可视化展示、农机配套选型的结构参考，也可作为乡村场景动画制作的素材使用，结构尺寸完全按照实际农用拖车的常规参数设定，各部件的连接关系、运动边界都符合真实设备的物理特性，没有出现结构干涉或运动逻辑错误的问题。
