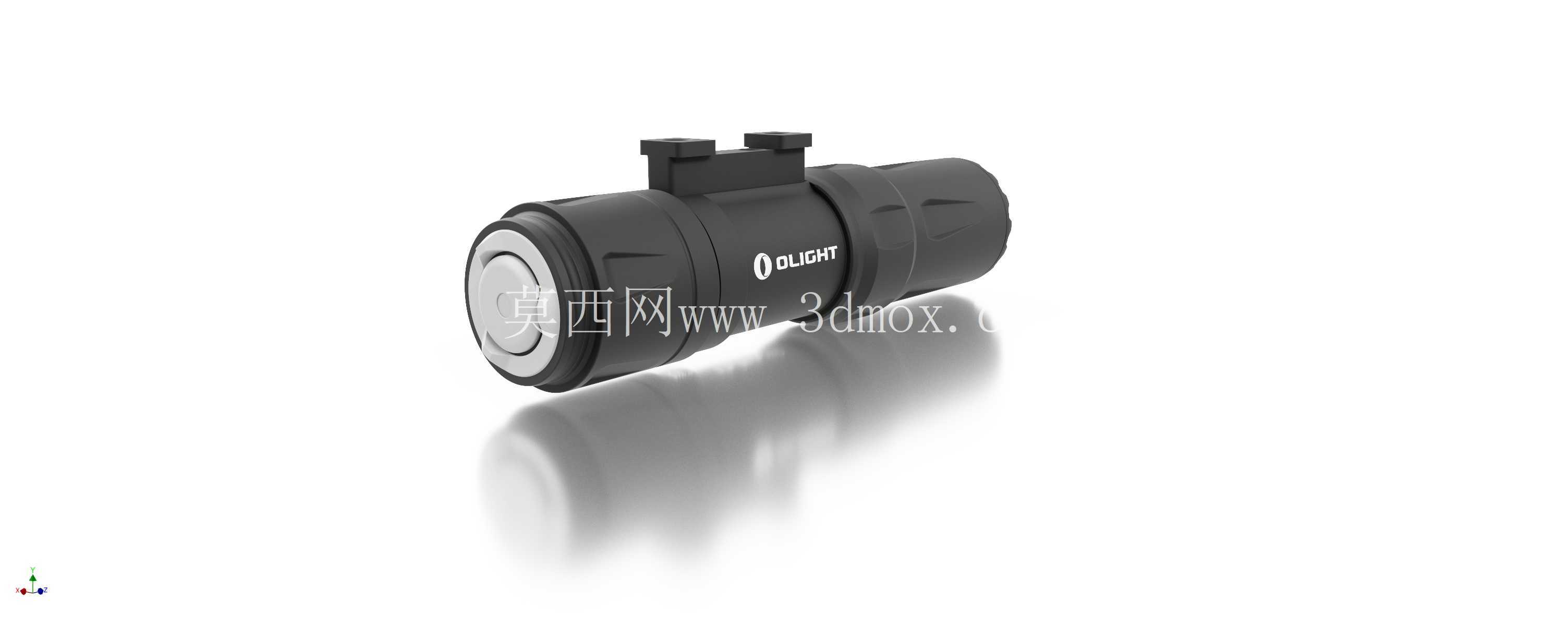

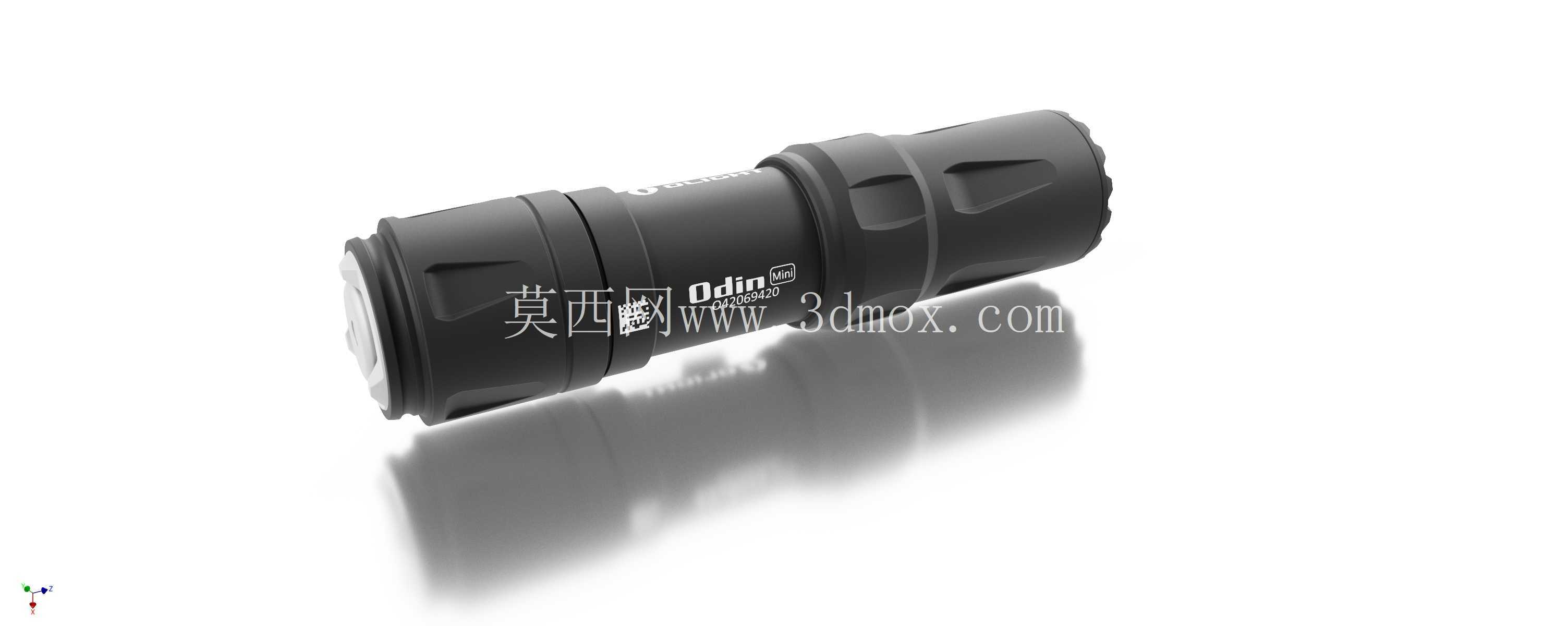

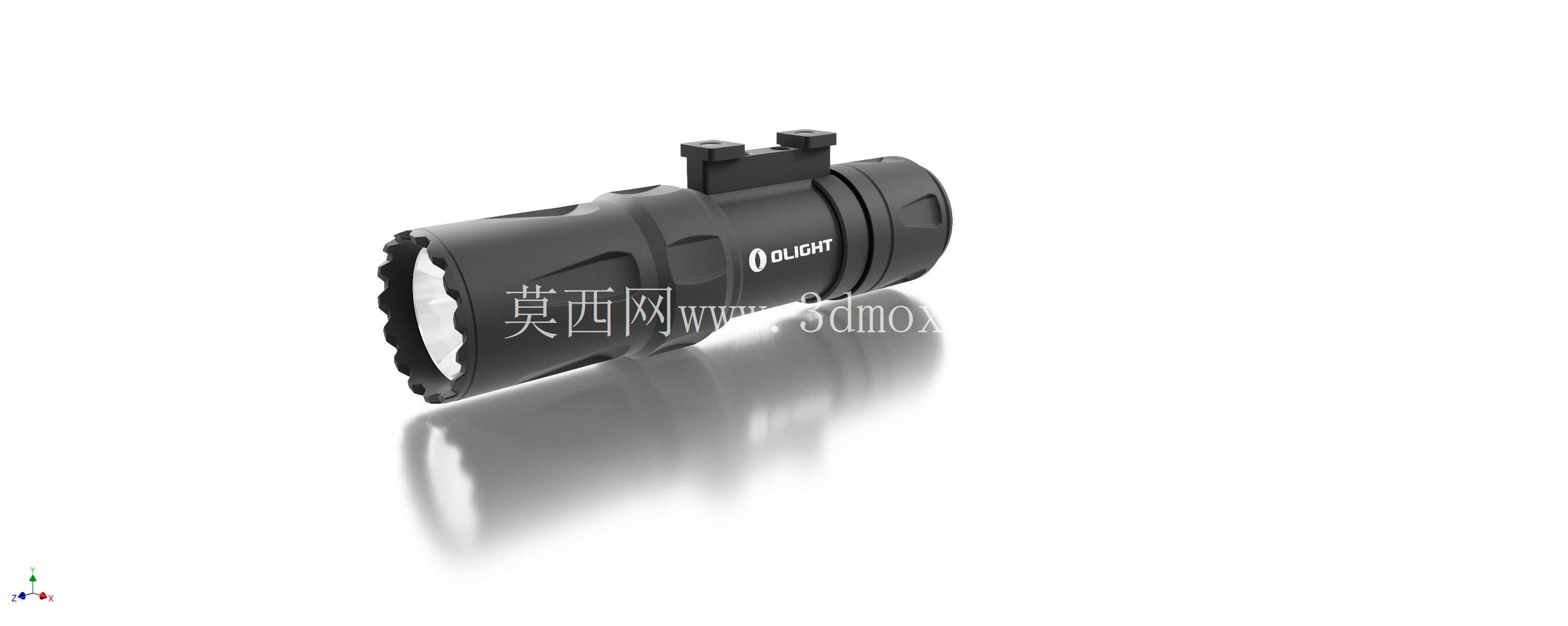

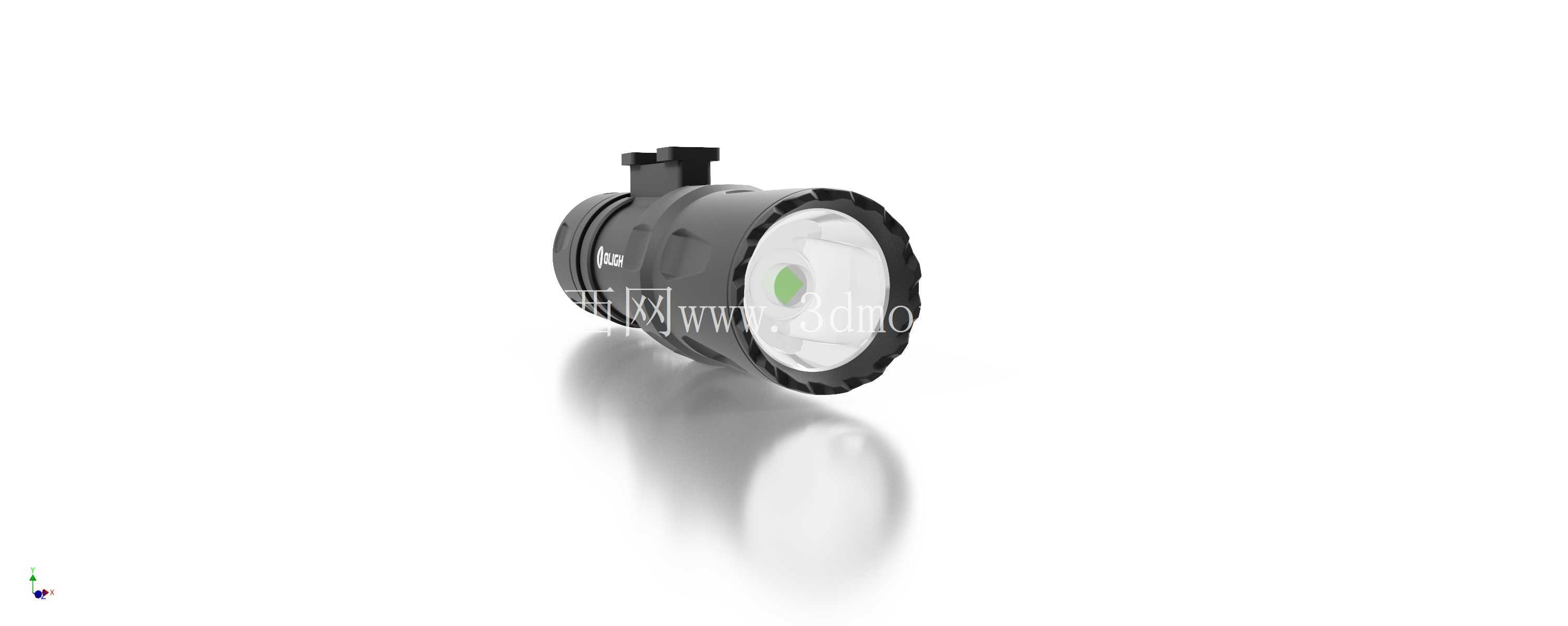

Olight-Odin迷你战术手电结构设计

　　这款迷你战术手电的结构设计，核心围绕战术场景下的快速取用、可靠固定与强光输出需求展开，整体采用紧凑化筒身布局，在有限的尺寸空间内整合了灯头光学组件、电池仓、尾部控制开关与皮卡汀尼导轨安装结构，适配轻武器挂载、户外战术作业、应急巡检等多场景的使用需求。从安装边界来看，筒身顶部的快拆夹具采用标准皮卡汀尼导轨接口设计，夹具的卡槽尺寸严格对应通用战术导轨的齿距与槽宽，安装时无需额外辅助工具，通过侧方的锁紧拨杆即可完成快速装拆，夹具与筒身的连接位置做了限位凸台设计，避免持续后坐力下筒身出现轴向窜动，保证射击过程中照明光轴与武器瞄准线的相对位置稳定。

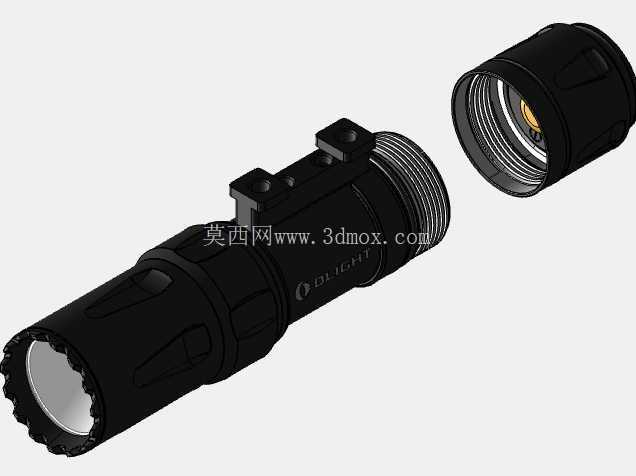

　　灯头部分采用大口径聚光杯设计，杯壁做了高精度的抛物面修型，LED发光源位于抛物面焦点位置，能够实现远射聚光与近距离泛光的合理配比，灯头外圈的攻击头采用硬化不锈钢材质，边缘做了倒角破窗结构，既可以在应急场景下完成玻璃破碎作业，也能在意外磕碰时保护内部的透镜与发光组件，灯头与筒身的连接采用梯形螺纹配合，螺纹处预留了防水胶圈的安装槽位，满足雨天、涉水等复杂环境下的密封使用要求。筒身主体采用航空铝合金材质，外表面做了硬质阳极氧化处理，耐磨性能能够满足战术场景下的频繁摩擦、磕碰需求，筒身的握持部位做了细密的防滑滚花，滚花的深度与间距经过反复调整，既保证戴战术手套操作时的握持摩擦力，又不会因为滚花过于尖锐导致日常携行时勾挂衣物。筒身内部的电池仓采用同轴布局，正负极接触位采用镀金弹簧触点，既能够抵消使用过程中的震动冲击，也能降低接触电阻，保证大电流放电时的供电稳定性，电池仓内壁做了绝缘涂层处理，避免电池外皮破损时出现短路风险。尾部的控制开关采用双档位设计，轻按可以实现临时点亮，重按即可锁定常亮状态，开关按键的按压行程做了针对性优化，戴厚手套操作时也能清晰感知档位反馈，开关周边做了凸起的防护圈，避免携行过程中误触导致手电意外点亮消耗电量。

　　从实际使用场景来看，这款手电除了可以通过顶部夹具挂载在战术导轨上作为武器灯使用外，也可以单独取下作为手持照明设备使用，筒身的尺寸经过优化，日常放入裤袋、战术背心附包时不会有明显的异物感，整体重量控制在合理区间，长时间手持使用也不会产生明显的负重感。在结构设计过程中，所有的棱角位置都做了R角过渡处理，避免尖锐边角在操作过程中划伤使用者，筒身的散热筋布局与灯头位置直接连通，长时间高亮度点亮时，能够快速将LED产生的热量传导到筒身外表面，避免内部温度过高影响电子元件的使用寿命。光学组件的固定采用压圈锁紧结构，压圈与灯头之间设置了减震橡胶圈，能够承受射击时的后坐冲击，避免透镜移位或者发光组件松脱。

　　夹具的锁紧结构采用弹簧顶珠定位，拨杆扳动到锁紧位置时会有清晰的档位反馈，使用者无需目视即可确认安装是否到位，夹具的夹持面做了防滑纹路处理，锁紧后与导轨之间不会出现相对滑动，保证光轴的一致性。这款手电的结构设计没有冗余的装饰性部件，所有的外部结构都服务于实际使用功能，比如筒身的平面卡位设计，既可以作为放置时的防滚结构，也能作为夹具安装时的定位基准，保证每次安装后光轴的位置偏差控制在极小范围内。尾部的绳孔位置做了内凹处理，手绳连接后不会突出筒身表面，避免挂载时勾挂到其他装备。整体的装配公差控制在合理范围内，所有可拆卸部件的配合间隙均匀，没有出现松动或者过紧难以拆装的问题，防水胶圈的压缩量经过精确计算，既保证密封性能，又不会因为压缩量过大导致螺纹旋合阻力过大。
