微型反射式红点瞄准装置结构设计

在轻武器战术附件的结构设计领域，反射式红点瞄准装置的人机工程与安装适配性一直是结构工程师重点打磨的方向，本次呈现的Holosun HS407K X2瞄准装置结构，完全围绕实战使用场景下的快速瞄准需求展开设计，没有冗余的装饰性结构，每一处外形轮廓都对应实际使用中的功能约束。从实际应用场景来看，这类微型红点瞄主要适配紧凑型半自动手枪、短管步枪的战术导轨安装位，也可通过转接支架搭配霰弹枪用于室内近距离作战场景，相比传统的机械瞄具，它不需要射手对齐准星与照门，只要视场内的红点落在目标区域即可完成瞄准，大幅压缩了动态瞄准的反应时间，尤其适合突发交火、快速追瞄移动目标的使用场景。

从功能特性的设计逻辑来看，这款瞄具采用无放大倍率的反射式光路，结构上做了超低轮廓的外形处理，整体高度控制在适配手枪套筒尾部安装的边界内，不会因为瞄具过高导致射手瞄准线抬升过多，避免了贴腮位置不适的问题；外壳采用一体化的高强度铝合金铣削成型结构，侧壁做了加厚处理，能够承受手枪射击时的高频后坐冲击，不会出现光路偏移、结构松动的问题。前端的透光镜片做了嵌入式安装，镜片边缘有密封胶圈填充，既可以阻挡射击时的火药残渣、野外环境的沙尘进入光路内部，也能在意外磕碰时避免镜片直接受冲击碎裂。

在安装边界的设计上，这款瞄具的底部采用标准的微型红点安装接口，安装孔位的间距、定位凸台的尺寸完全适配主流手枪套筒的预留安装位，不需要额外打磨修改即可直接装配；整体外形做了斜切收窄处理，瞄具两侧没有突出的调节旋钮，避免了手枪放入枪套时勾挂枪套内衬、影响出枪速度的问题。亮度调节按键设置在瞄具左侧，按键的凸起高度控制在1mm以内，射手在据枪时可以用持枪手的拇指直接触碰调节，不需要改变据枪姿势即可完成亮度档位切换，适配不同光照环境下的使用需求——强光环境下调高红点亮度避免被自然光淹没，弱光环境下调低亮度避免红点过亮造成视场炫目。

从结构设计的细节来看，瞄具的电池仓设置在顶部位置，不需要拆卸瞄具即可完成电池更换，避免了反复拆装导致的瞄准点偏移问题；内部的光路模块做了悬浮式减震设计，光路组件与外壳之间填充有减震缓冲材料，能够吸收后坐时的瞬间冲击能量，保证红点的归零位置不会因为连续射击出现偏移。视场边缘做了黑边收束处理，避免多余的杂光进入光路造成红点重影，镜片表面镀有多层增透膜，在逆光环境下使用时也不会出现严重的反光问题，保证射手可以清晰观察目标与红点位置。

在外形尺寸的把控上，这款瞄具的整体长度控制在40mm以内，宽度不到25mm，安装在手枪套筒上不会超出套筒的侧面轮廓，既减小了整体的外露体积，也降低了携行时的勾挂概率；外壳表面做了哑光硬质氧化处理，不会产生反光暴露射手位置，同时氧化层的硬度足够应对日常使用中的摩擦剐蹭，不会轻易出现掉漆磨损的问题。调节机构采用内六角旋钮式设计，调节量为每档1MOA的角度调整量，射手可以根据实际射击距离、弹药弹道特性微调红点的高低与左右位置，调节过程有清晰的档位反馈，不需要额外工具即可完成归零操作，调节到位后有锁紧结构固定旋钮位置，避免射击震动导致旋钮自行转动、归零失效。

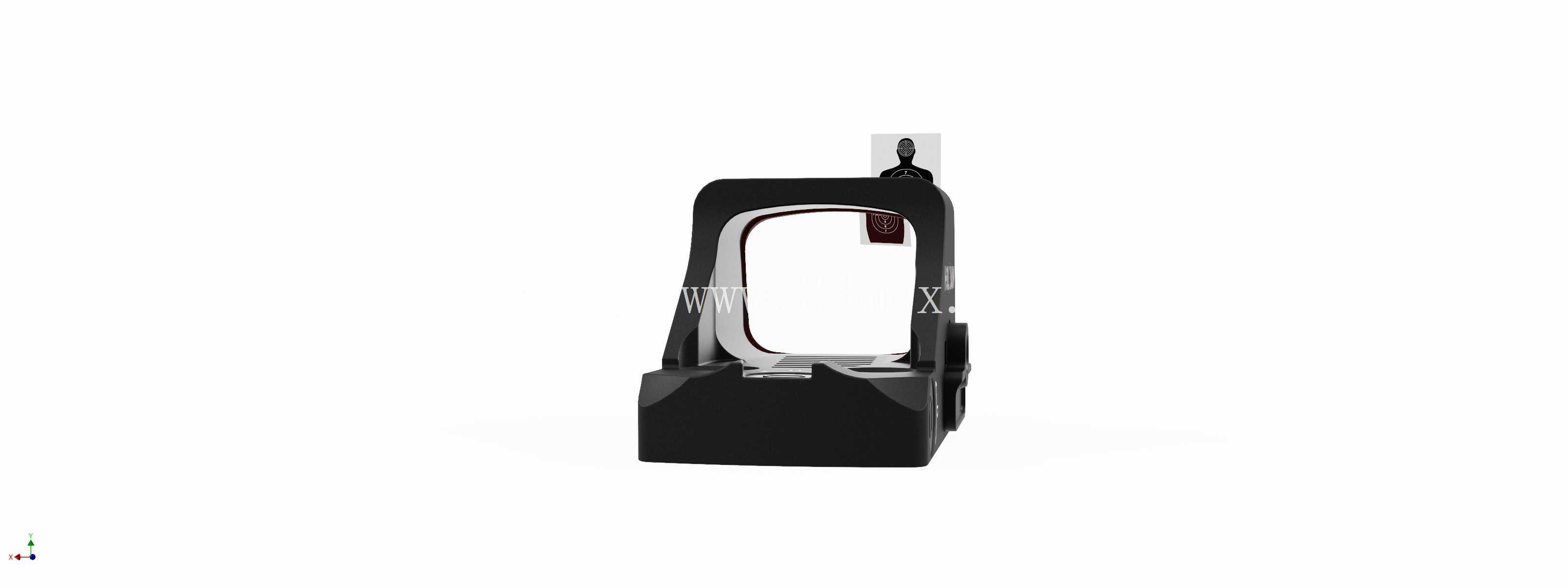

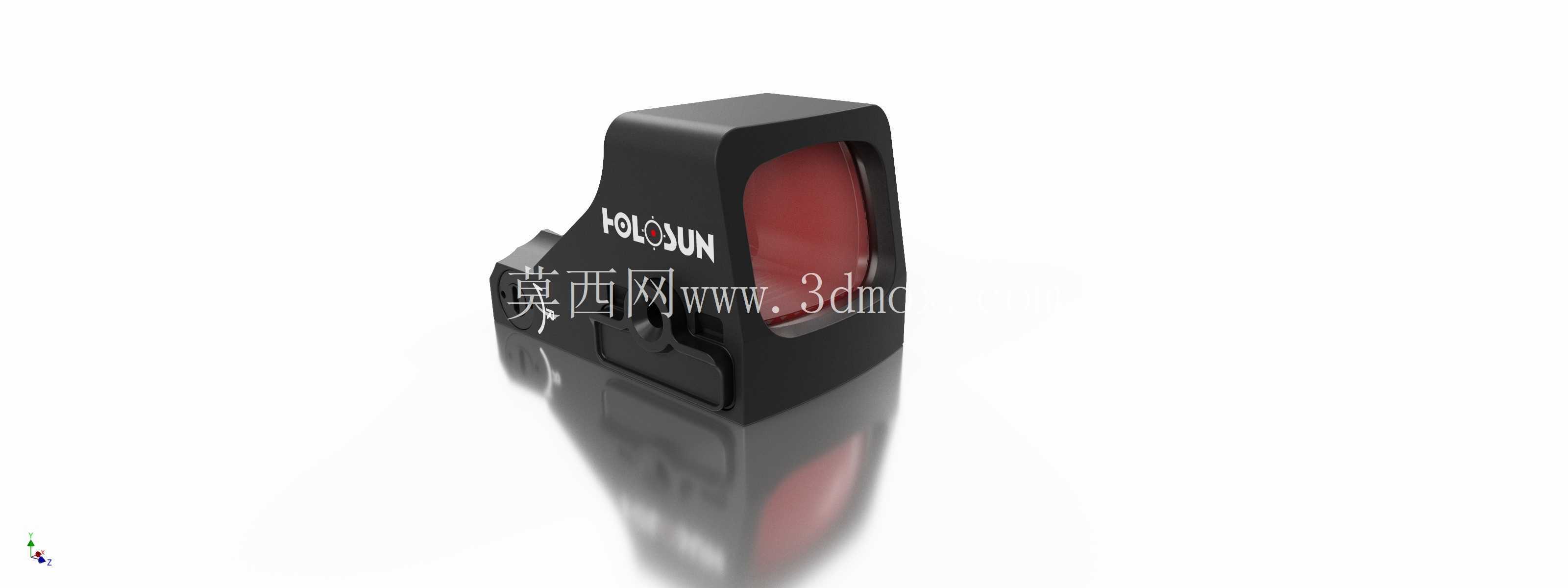

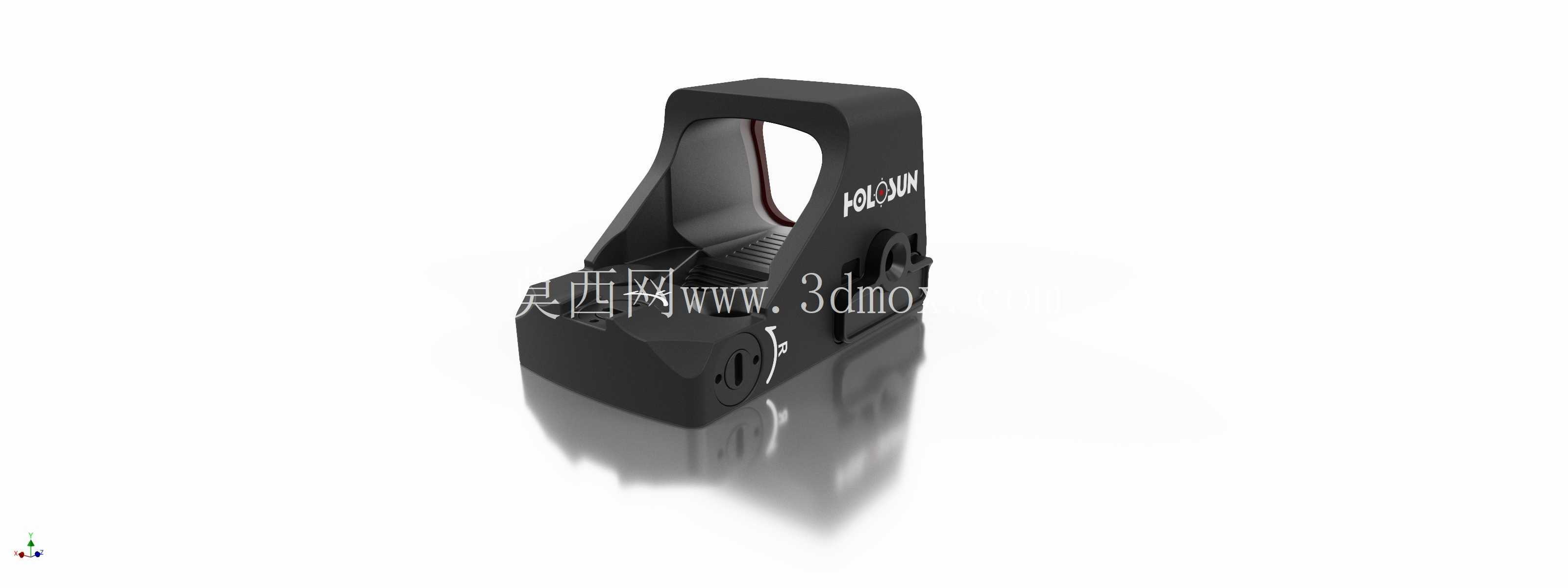

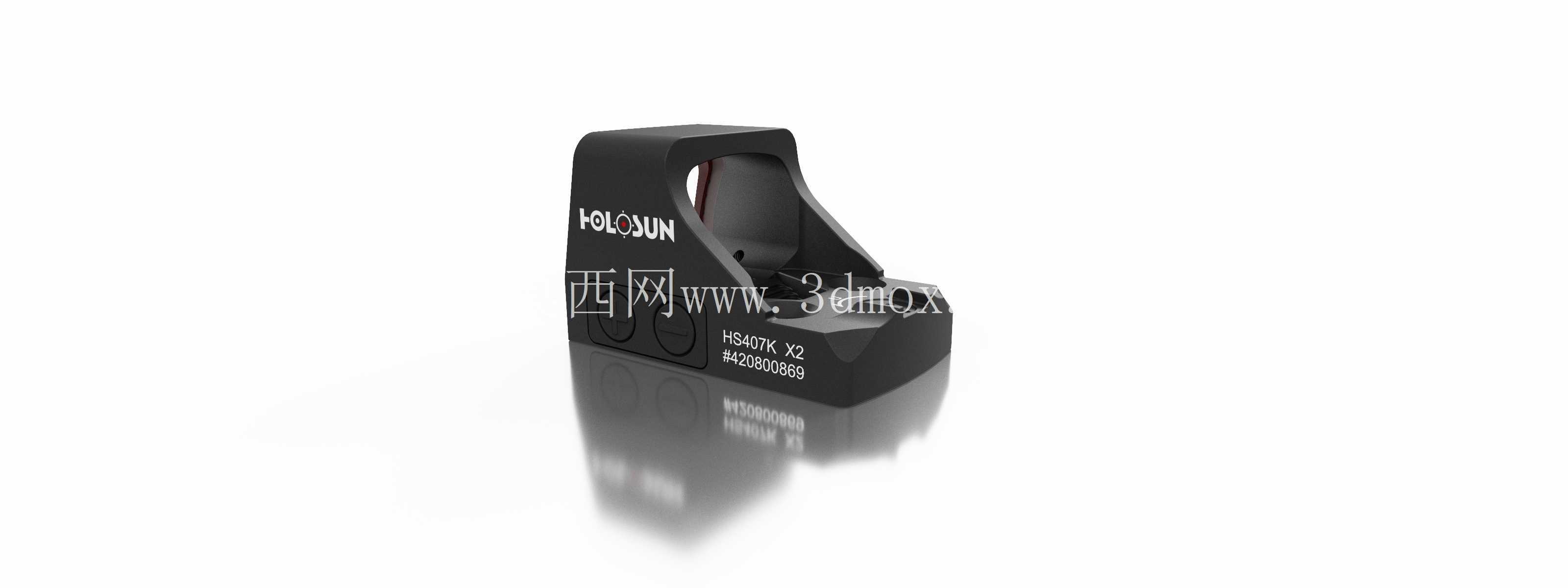

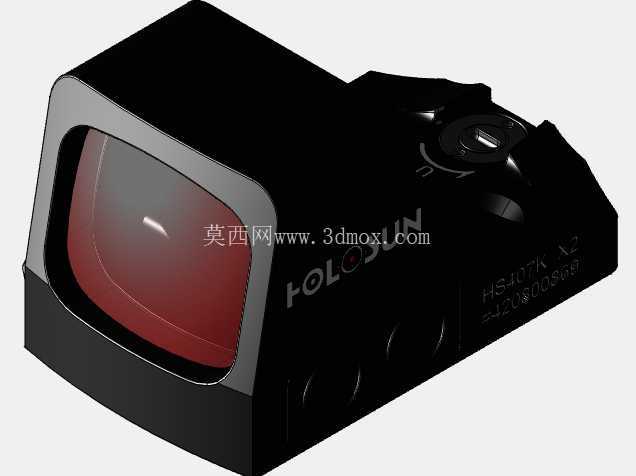

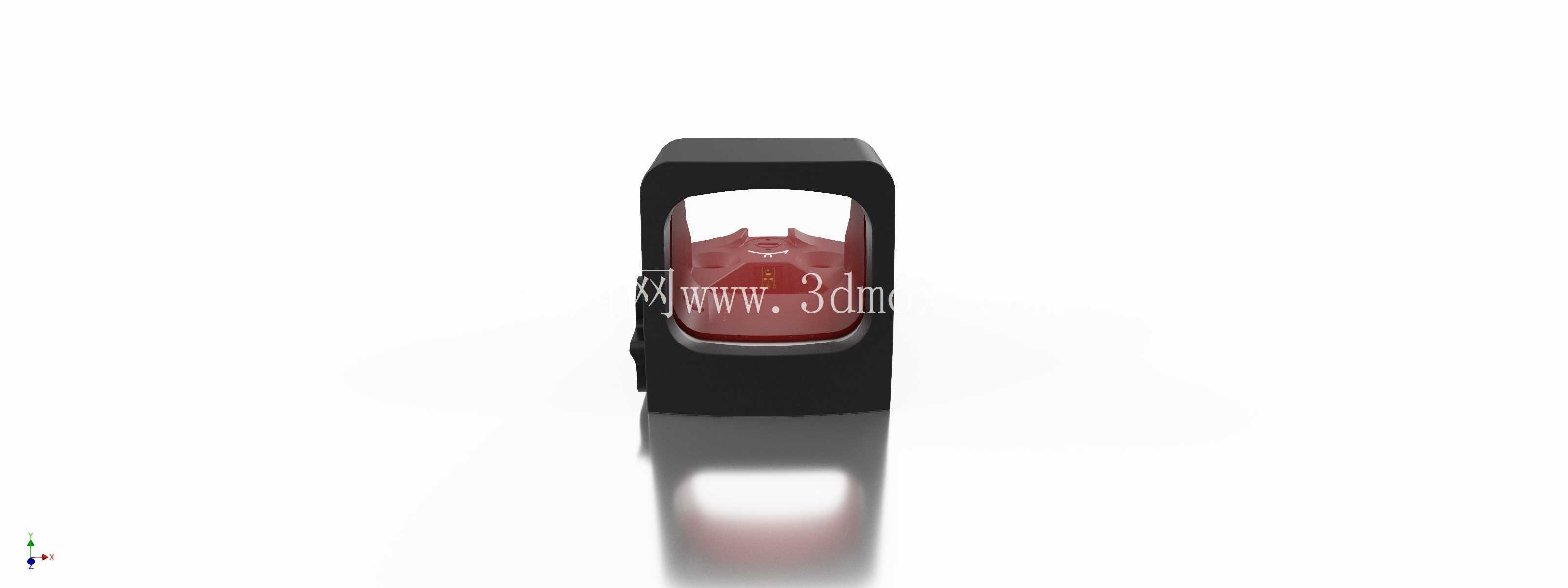

从三维建模的角度来看，整个模型的结构拆分完全还原了实物的装配逻辑，外壳、镜片、按键、安装座、调节旋钮等部件的配合间隙都按照实际生产的公差要求做了预留，安装孔位的深度、螺纹规格都符合实际配件的标准，既可以用于战术配件的结构设计参考，也可以用于轻武器战术改装的模拟装配验证，帮助设计人员提前排查安装干涉、轮廓干涉的问题，减少实物打样的迭代次数。
