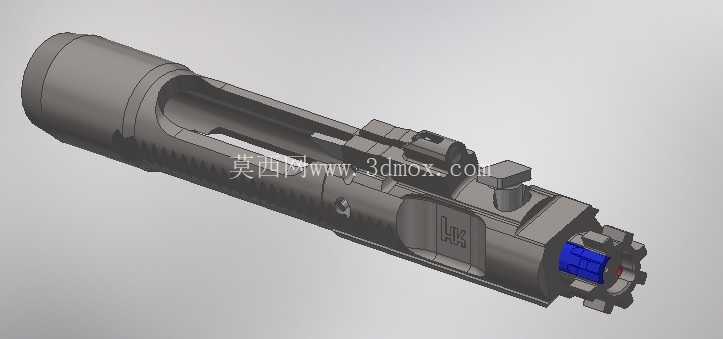

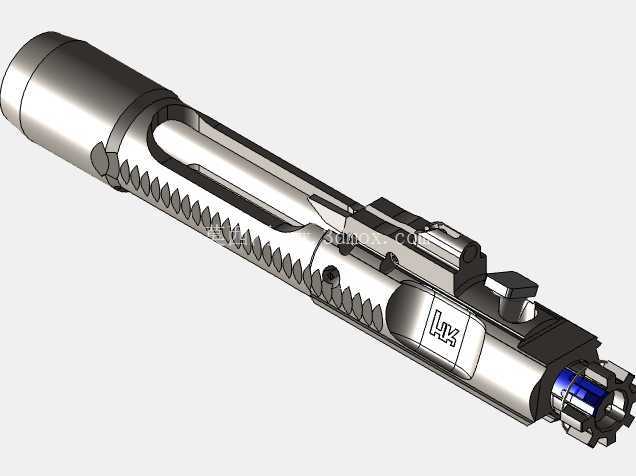

HK416步枪枪栓托架组件结构设计

　　在轻武器自动机设计领域，枪栓托架作为自动循环动作的核心承载构件，直接决定了枪械射击过程中的供弹、闭锁、击发、退壳全流程动作可靠性，本次呈现的结构针对HK416系列步枪的自动机工况做了适配性设计，核心围绕短行程活塞导气式自动原理的动作特性展开。从实际应用场景来看，该组件装配于步枪上机匣内部的自动机导轨空间内，全程在复进簧与导气活塞的双重作用力下做往复直线运动，是连接枪机、击锤、导气杆的核心承载基体，射击循环中需要承受导气活塞传递的瞬时冲击载荷，同时要为枪机开闭锁回转动作提供精确的导向滑槽约束。

　　从功能特性层面拆解，该托架主体为长条形圆柱与方槽复合结构，前端设置的多凸笋配合腔用于容纳枪机闭锁凸笋的回转空间，侧面铣削的螺旋导向槽是控制枪机开闭锁回转角度的核心结构，当托架在导气推力下后坐初始阶段，螺旋槽会强制枪机完成22.5度回转动作，先完成膛压释放前的预抽壳动作，避免高压下弹壳贴膛导致的抽壳故障。本次结构针对退壳钩的安装位做了适配调整，在托架前端对应枪机退壳钩的位置预留了足够的让位空间，确保抽壳过程中退壳钩勾住弹壳底缘时不会与托架本体发生运动干涉。需要明确的是，该组件未包含抛壳器、退壳钩、弹簧和销钉等附属小件，仅呈现托架主体的核心结构，在实际装配场景中，这些附属件需要按照对应枪械的尺寸公差要求单独设计匹配。

　　从设计思路来看，托架外圆的直径尺寸严格匹配上机匣内自动机运动的导径边界，外圆表面加工的纵向凹槽一方面是为了减少往复运动中的接触摩擦面积，降低沙尘环境下的卡滞概率，另一方面也能在保证结构强度的前提下减轻自动机整体重量，提升自动循环的动作响应速度。托架尾部的复进簧安装腔深度经过匹配设计，能够保证复进簧压缩到极限位置时不会发生并圈冲击，同时为击锤待击动作提供足够的让位空间。侧面预留的导气杆接触位做了局部加厚处理，因为这个位置是导气活塞冲击力的直接作用点，需要承受每发射击时上千牛的瞬时冲击载荷，加厚处理可以有效避免长期冲击下的结构变形。安装边界层面，托架整体的长度尺寸需要匹配上机匣自动机行程的总长度，保证后坐到位时不会撞击机匣尾部，复进到位时枪机能够准确进入枪管节套完成闭锁；两侧的导向平面与机匣导轨的配合间隙控制在0.1-0.2mm之间，间隙过小会导致热胀后运动卡滞，间隙过大则会导致自动机运动过程中出现偏摆，影响闭锁精度和抽壳可靠性。前端的枪机配合腔同轴度要求控制在0.02mm以内，确保枪机回转过程中动作顺畅，不会出现卡滞。

　　从工程实际角度出发，这类枪械核心构件的三维结构设计，需要反复校核往复运动中的动态干涉情况，尤其是在开闭锁动作的临界点，要保证枪机凸笋、退壳钩、击针等相邻构件的运动轨迹完全在让位空间内，不能出现任何硬干涉；同时要做动平衡校核，保证自动机质心尽量落在运动轴线上，减少往复运动中的侧向力矩，降低射击时的枪口跳动。另外，托架表面的减重槽设计不能破坏整体的结构强度，尤其是导气杆作用点、螺旋槽受力面这些高应力区域，需要保留足够的壁厚，避免连续射击过程中因为反复冲击出现疲劳裂纹。在实际的产品迭代中，这类结构往往需要经过上千发的实弹射击测试，根据出现的卡壳、断裂、磨损等实际问题反复调整尺寸公差和局部结构，比如早期的设计如果出现抽壳不畅的问题，就需要微调螺旋槽的螺旋角，延长预抽壳的行程，让弹壳在膛内充分泄压后再被抽出；如果出现复进到位撞击过大的问题，就需要调整托架尾部的缓冲垫安装位，或者适当调整复进簧的预压力匹配。
