瞄准镜遮光防护镜壳结构设计

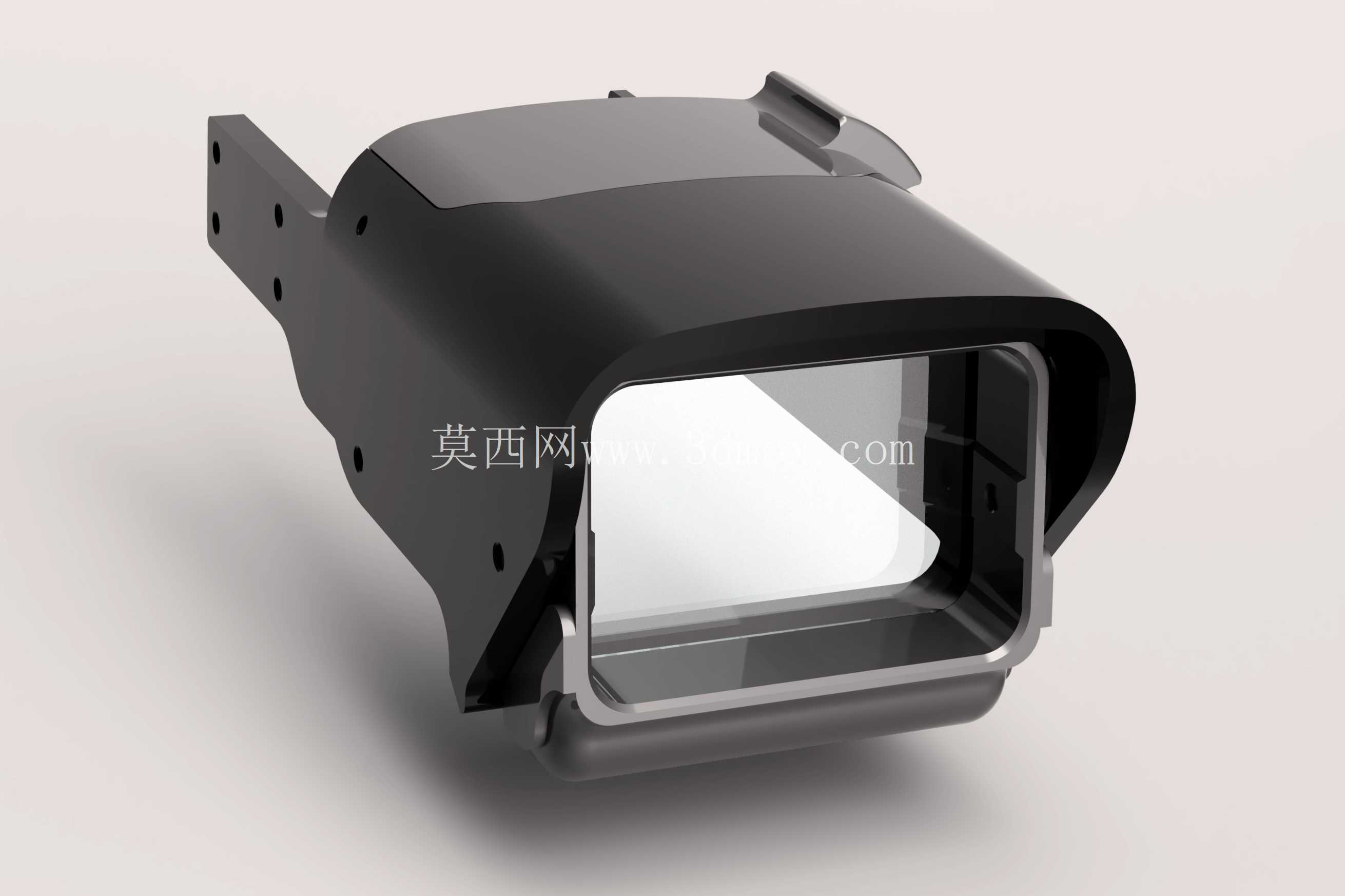

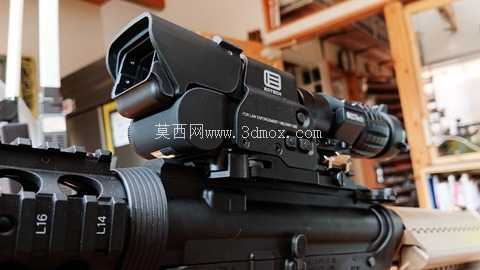

　　在实弹射击、户外狩猎、战术演练等场景中，光学瞄准镜的镜片极易受飞溅弹壳、扬尘、树枝剐蹭、侧向杂光等因素影响，轻则镜片刮花影响瞄准精度，重则杂光进入镜筒产生眩光导致瞄准失误，这款瞄准镜防护壳正是针对这类痛点开发的配套附件。从结构设计来看，整体采用半包式贴合构型，主体壳体沿瞄准镜物镜端轮廓做适配性包覆，前端预留与物镜口径匹配的通光开口，开口边缘做内收式挡边，既不遮挡正常瞄准光路，又能阻挡侧向30度至150度范围内的斜射杂光，避免光线在镜片表面形成漫反射干扰瞄准视野。

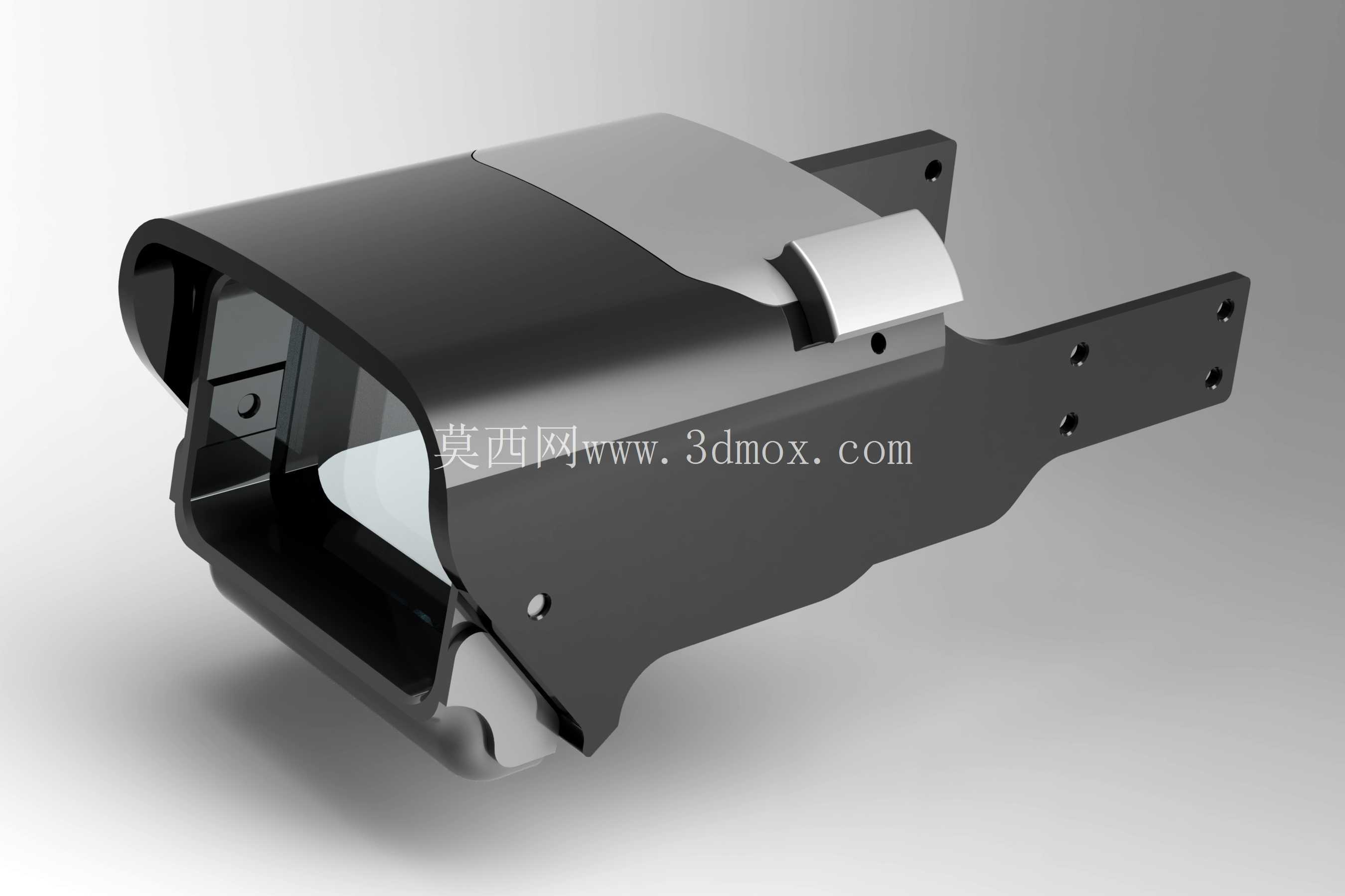

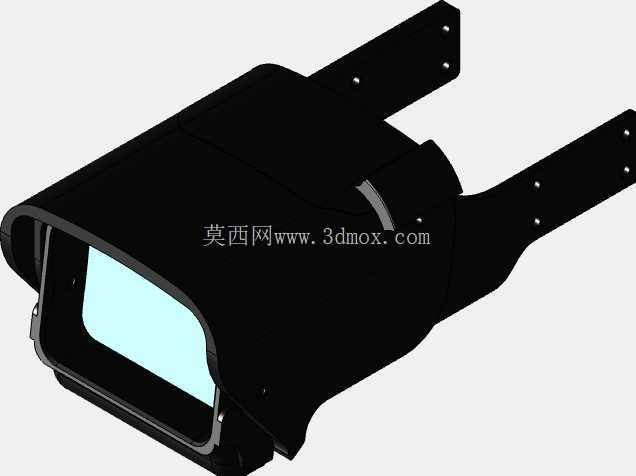

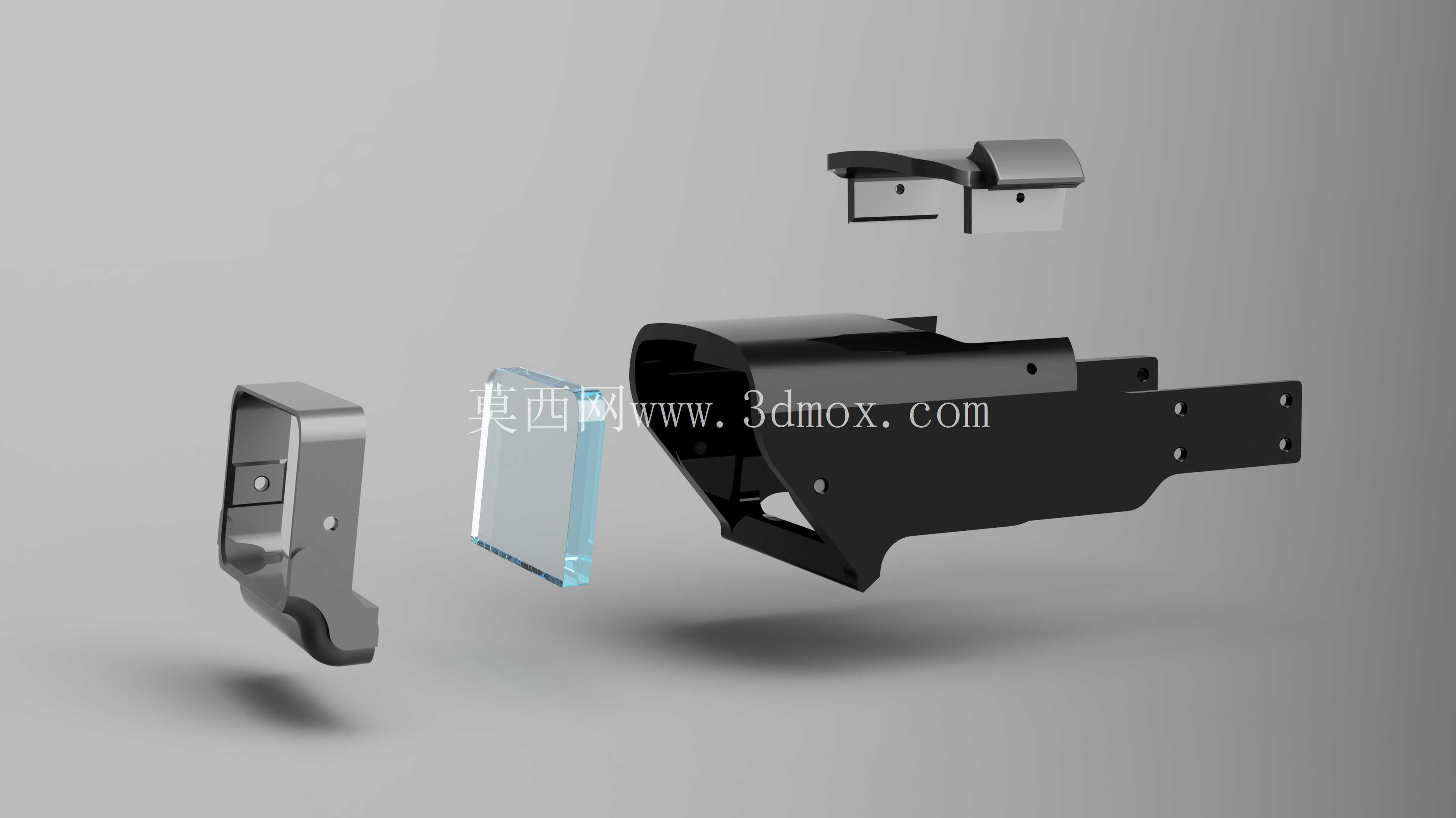

　　壳体上部设置可翻转的遮光挡片，挡片通过转轴与主体壳体连接，转轴处做阻尼限位设计，可根据实际光照角度调整挡片翻开角度，在正午强光、雪地反光等极端光照环境下，可将挡片翻至竖直状态遮挡顶部直射强光，无需额外加装遮光筒即可满足不同光照条件下的使用需求。安装结构方面，壳体侧部延伸出一体式安装支臂，支臂上预留多组等距分布的安装孔位，孔位间距与标准皮卡汀尼导轨的槽距匹配，可通过配套锁紧螺钉直接固定在瞄准镜镜身或者枪械导轨上，安装支臂与主体壳体的连接位置做加厚过渡处理，避免射击时的后坐冲击力导致连接部位断裂。

　　壳体与瞄准镜接触的内侧边缘预留0.2mm的缓冲胶条安装槽，装配时可粘贴橡胶缓冲垫，既可以避免硬质壳体刮花瞄准镜镜身表面的氧化层，又能吸收射击时的微小振动，防止防护壳在连续射击过程中出现移位。从尺寸边界来看，整体长度控制在120mm以内，最大宽度不超过瞄准镜镜身最大外径30mm，安装后不会超出枪械常规携行尺寸，不会影响射手的正常据枪动作，也不会与枪械上的其他附件如激光指示器、战术灯等产生安装干涉。壳体的边角位置全部做R2以上的圆角处理，没有尖锐凸起，避免射手在快速操枪、换弹夹等动作中被棱角划伤。

　　材质选择上，主体壳体采用高强度铝合金一体铣削成型，表面做硬质阳极氧化处理，耐磨性能优异，在野外复杂环境下长期使用也不会出现表层脱落、锈蚀等问题，整体重量控制在85g以内，不会额外增加过多的枪械负重，避免影响枪械的整体重心平衡。在实际使用过程中，这款防护壳除了基础的遮光、防剐蹭功能外，还能在意外磕碰时为物镜提供缓冲保护，当枪械不慎跌落或者撞击到硬物时，壳体首先承受冲击力，避免物镜直接受撞碎裂，减少瞄准镜的损坏概率。设计过程中针对不同型号的瞄准镜做了适配性调整，安装支臂的孔位预留了一定的调节余量，可适配物镜直径在32mm至40mm之间的主流瞄准镜型号，无需针对单一型号单独开模，降低了生产制造成本。壳体的挡片闭合状态下可完全覆盖物镜前端，在携行过程中可直接作为物镜保护盖使用，无需额外加装物镜盖，减少了附件数量，避免携行过程中附件丢失的问题。
