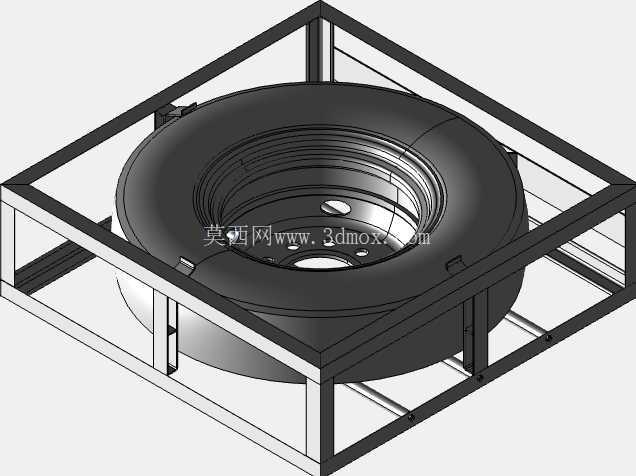

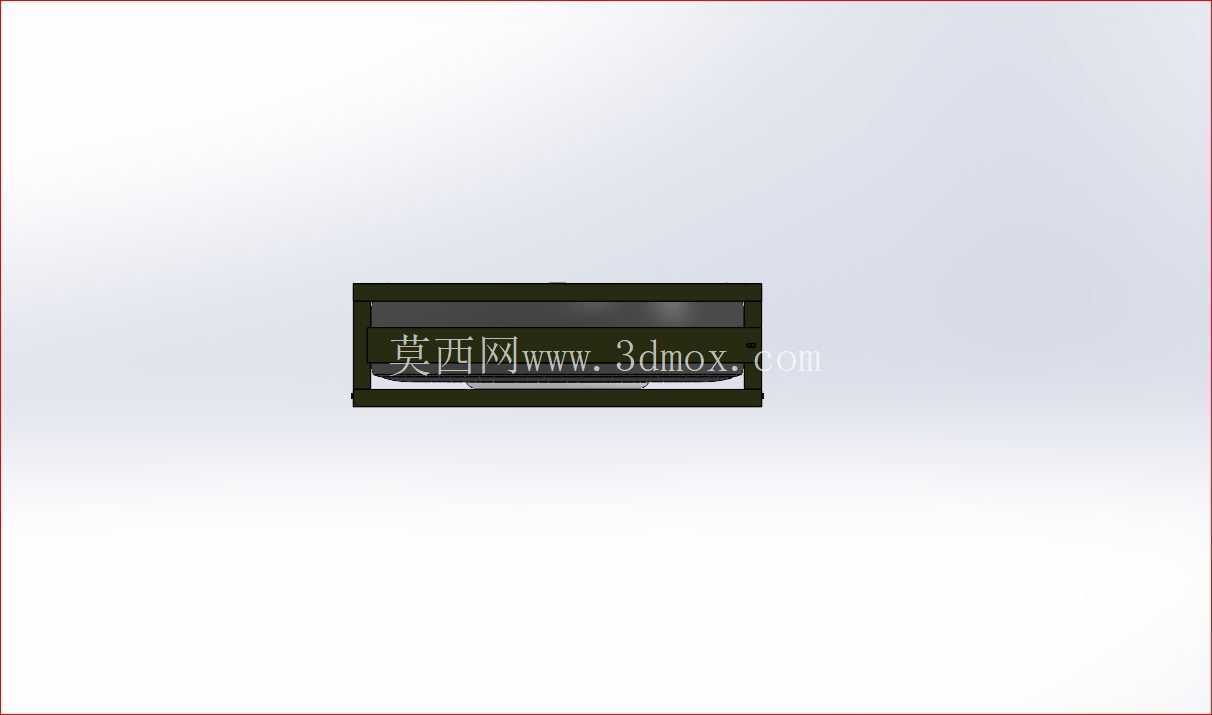

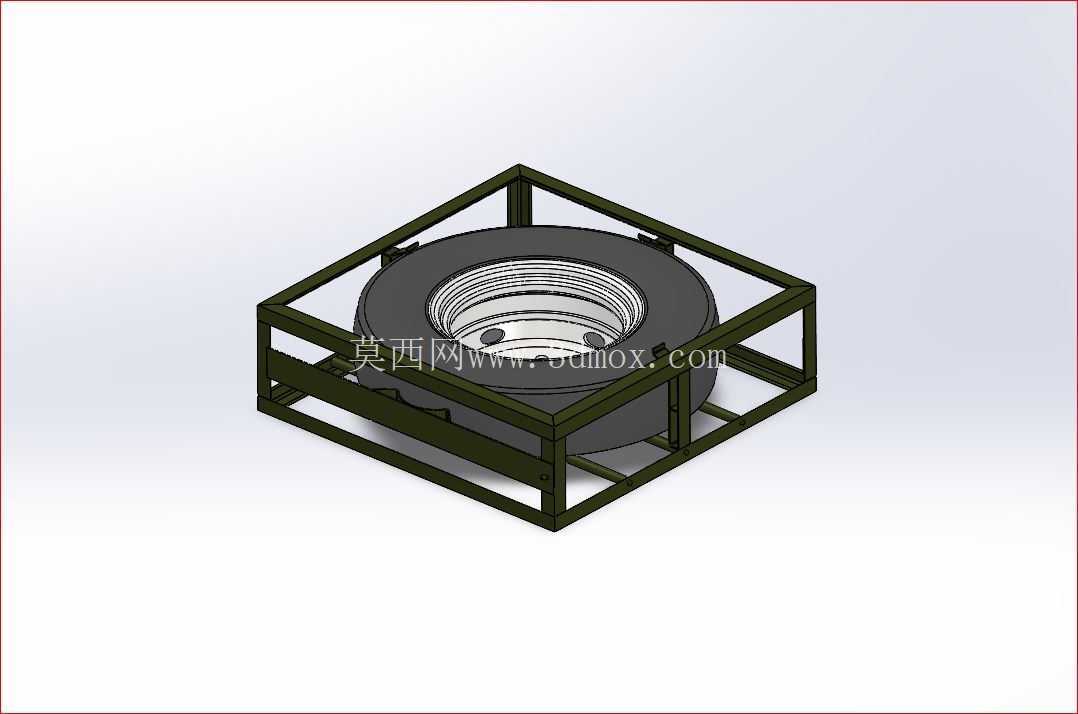

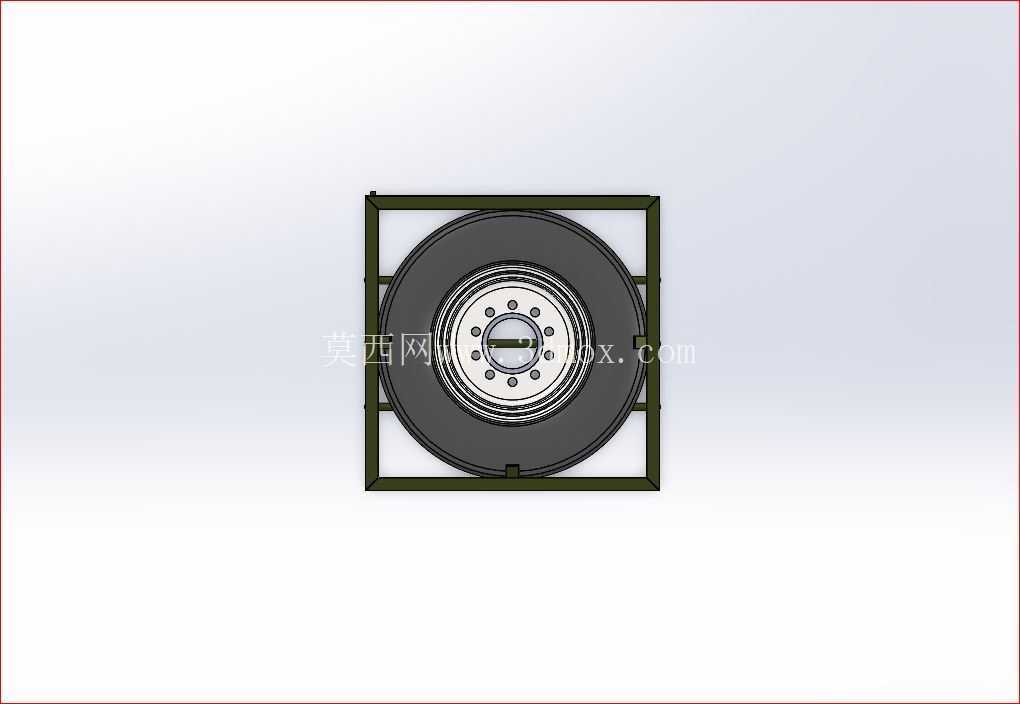

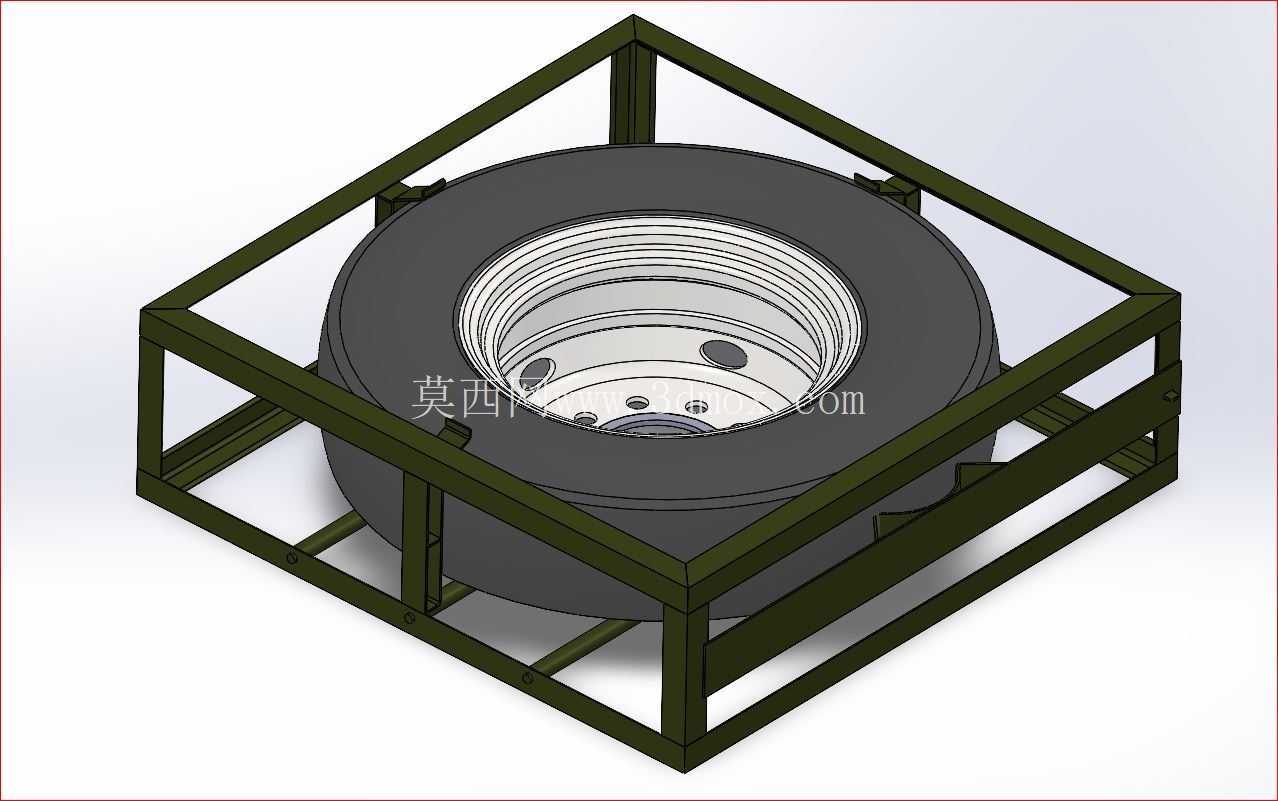

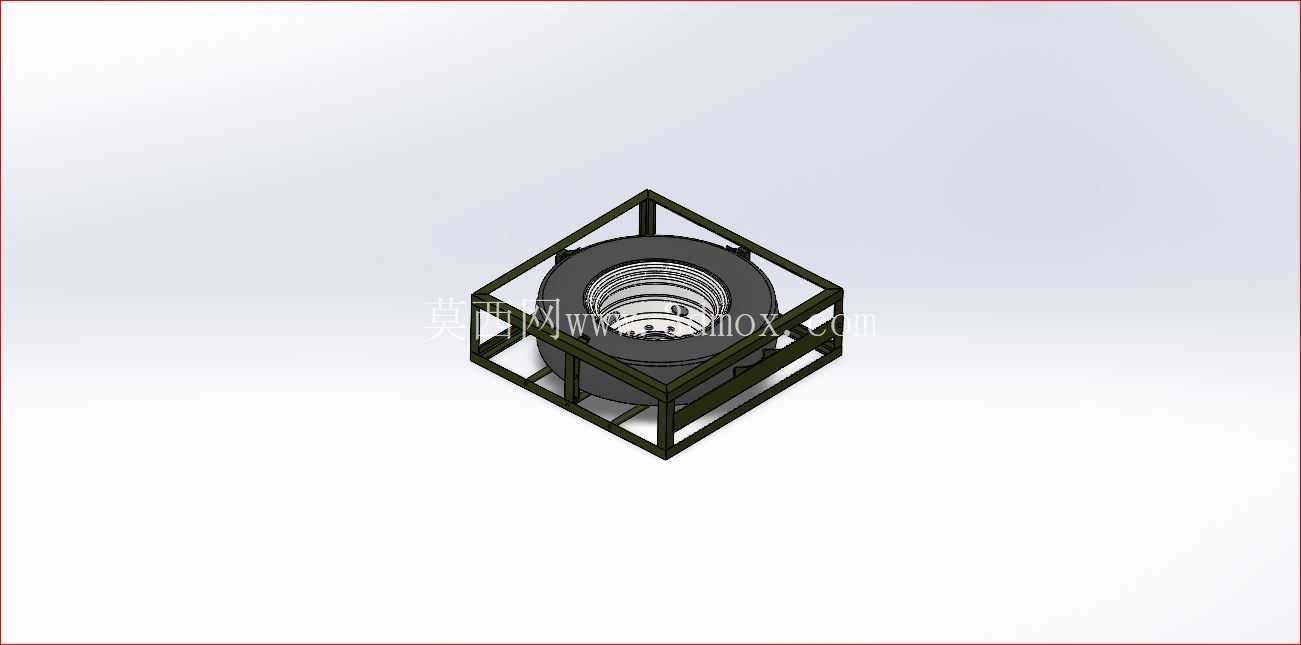

军卡及重型拖车备胎存放支架组件

在越野作业、战术机动、长途重载物流以及野外工程作业场景中，重型车辆的备胎存放始终是结构设计需要重点考量的环节——常规乘用车辆的备胎固定结构完全无法适配大尺寸重载轮胎的承载需求，更无法应对非铺装路面行驶时的持续冲击、振动以及复杂环境下的防护要求，这套针对军用卡车与重型拖车开发的备胎安装支架，正是为解决这类极端工况下的备胎可靠存放问题设计。

从实际使用场景出发，这类支架首先要满足的是全地形通行下的结构可靠性：当车辆在搓板路、弹坑路、泥泞戈壁等恶劣路面行驶时，大尺寸重载备胎自身重量可达数百公斤，行驶过程中产生的交变载荷会持续作用在固定结构上，若支架刚度不足，很容易出现焊缝开裂、连接松动甚至备胎脱落的风险。设计时整体采用型材焊接的框架式结构，没有采用薄钢板折弯的轻量化方案，而是选用足够壁厚的矩形型钢作为主承力梁，框架整体形成闭合的受力回路，轮胎放置区域的底部设置多道横向承力托梁，托梁间距经过匹配计算，既保证轮胎胎侧不会因为局部应力集中出现过度形变，又能将轮胎的重量均匀分散到整个框架结构上，避免局部载荷过大导致的结构变形。

考虑到军用车辆与重型工程拖车的实际运维需求，支架在功能设计上做了多场景适配：框架顶部与侧面的限位结构采用全包络设计，轮胎装入后，周向的限位梁会卡住轮胎的轮辋与胎肩位置，即使车辆出现大角度侧倾、剧烈颠簸，轮胎也不会在框架内出现窜动；同时框架结构预留了标准的绑带固定点与锁止机构安装位，运维人员可以根据运输需求额外加装紧固绑带或者防盗锁具，满足不同安保等级的存放要求。针对批量运输与仓储堆叠的需求，框架的上下端面设置了定位止口结构，多个空载或者装载备胎的支架可以直接上下堆叠，堆叠时上层支架的底部梁会嵌入下层支架的顶部定位槽内，不需要额外的固定辅具就能实现稳定堆码，极大提升了仓储空间利用率，也方便叉车直接从底部托盘位进叉转运，适配前线场站、物流仓库的快速装卸作业流程。

从安装边界来看，这套支架的底部连接孔位按照重型车辆通用的底盘副梁安装尺寸设计，可以直接通过U型螺栓或者连接压板固定在车辆底盘的纵梁上，不需要对原车底盘做额外的打孔改装；框架的内部净尺寸经过精准匹配，能够容纳对应规格的重型越野轮胎与钢制轮辋总成，轮胎装入后与框架四周的梁体保留有均匀的间隙，不会在行驶过程中出现胎体与金属梁的持续摩擦，避免轮胎橡胶被过早磨损。框架的外侧还预留了附件安装位，可以根据使用需求加装挡泥板、反光标识或者小型工具储物盒，拓展支架的附加功能。

在结构细节处理上，所有焊接位置都采用满焊工艺，焊后做应力释放处理，避免长期交变载荷下出现焊缝疲劳开裂；框架整体的棱边都做了倒角处理，没有尖锐的毛刺棱角，避免运维人员在更换备胎操作时被划伤；表面采用军绿色防护涂层，具备耐锈蚀、耐砂石冲击的能力，能够适应高湿、高盐雾、多沙尘的野外作业环境。不同于民用车辆挂在车尾或者底盘下方的备胎架，这种框架式的存放结构可以根据车辆的布局需求安装在货箱侧边、货箱前部或者专用的备胎挂载平台上，适配不同型号的军用战术卡车、重型装备拖车、矿山工程车辆以及长途重载货运车辆的改装需求，既可以作为新车出厂的标配部件，也可以作为在役车辆的加装改装配件使用。

从设计逻辑上，这套结构没有采用复杂的活动翻转机构，因为在重载场景下，活动铰接部件的磨损间隙会随着使用时长增加不断变大，反而会降低结构可靠性，整体采用固定式焊接框架的方案，虽然牺牲了部分取放的便捷性，但换来了全生命周期内的极低故障率与极高的承载冗余，完全符合军用与重型作业设备“可靠优先”的设计原则。轮胎放置位的中心预留了轮辋避让空间，不会与轮辋的中心凸台产生干涉，轮胎放入后可以自然落座在底部托梁上，配合周向的限位结构，即使在没有额外紧固的情况下，也能保证低速移动时轮胎不会脱出，方便短距离的站内转运作业。
