军用车辆火控系统视线稳定镜装置结构

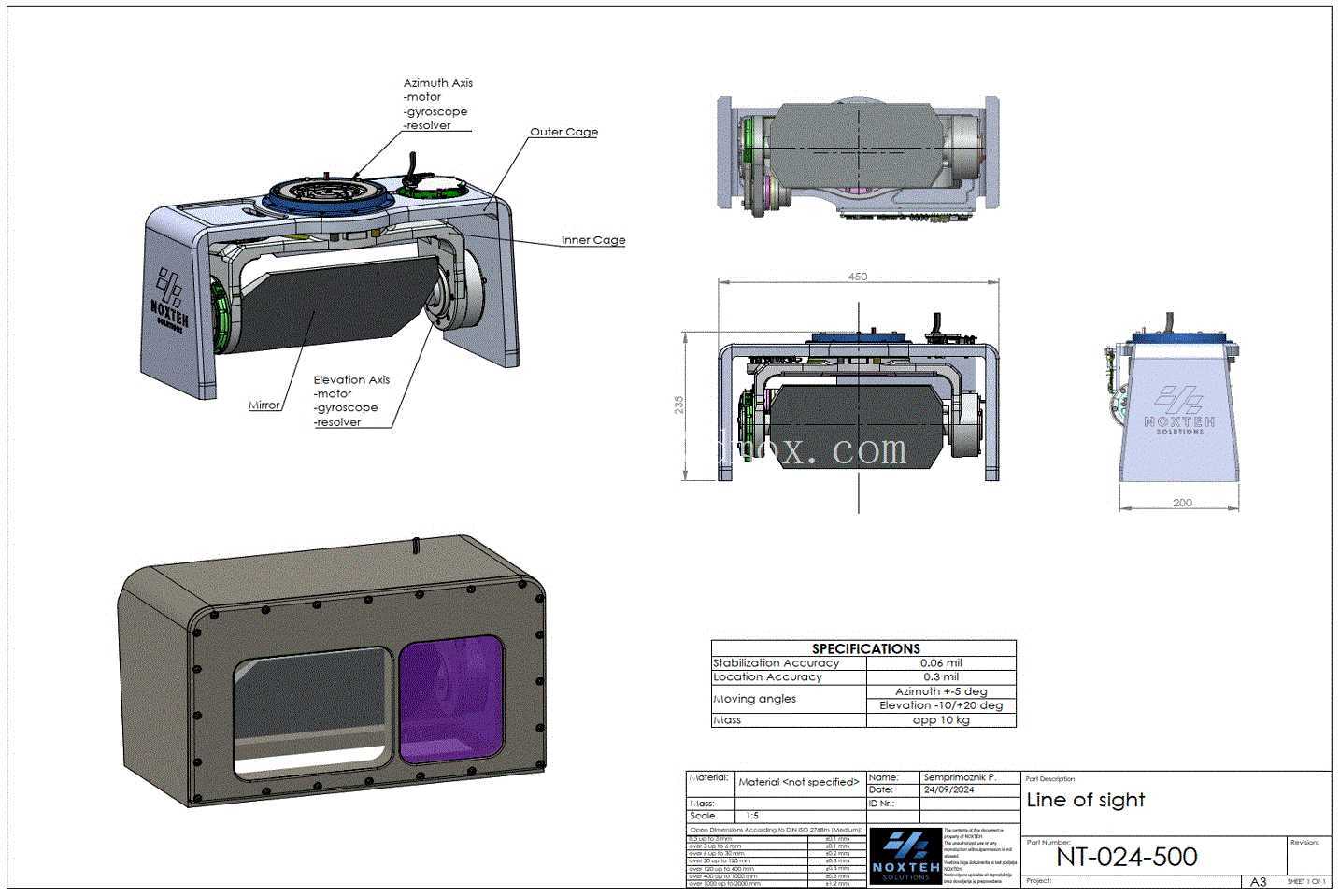

　　该装置作为军用车辆火控系统的核心配套组件，主要承担行进间观瞄视线稳定的核心功能，解决越野工况下车身颠簸、姿态快速变化导致的观瞄基准偏移问题，为火控系统提供持续稳定的目标观测视线输入，保障车辆在机动过程中仍能完成目标锁定、参数解算与射击引导作业。从结构设计来看，整体采用一体化密封箱体构型，外壳主体做了圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时适配军用装备的磕碰防护需求，箱体结合面采用周向均匀排布的紧固件实现密封连接，可满足野外复杂环境下的防尘、防水与抗冲击要求，适配军用车辆的严苛使用场景。

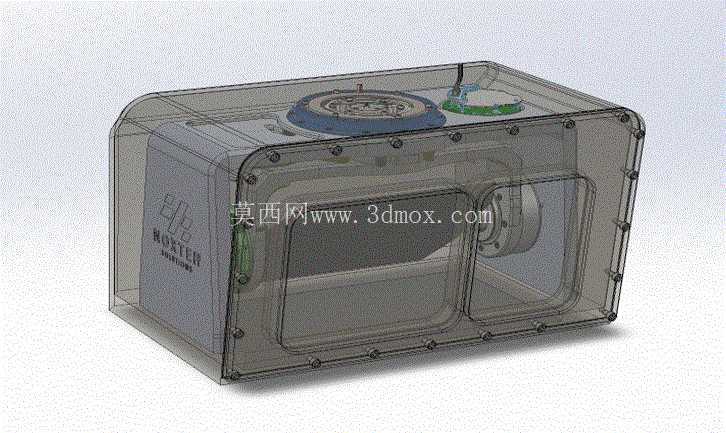

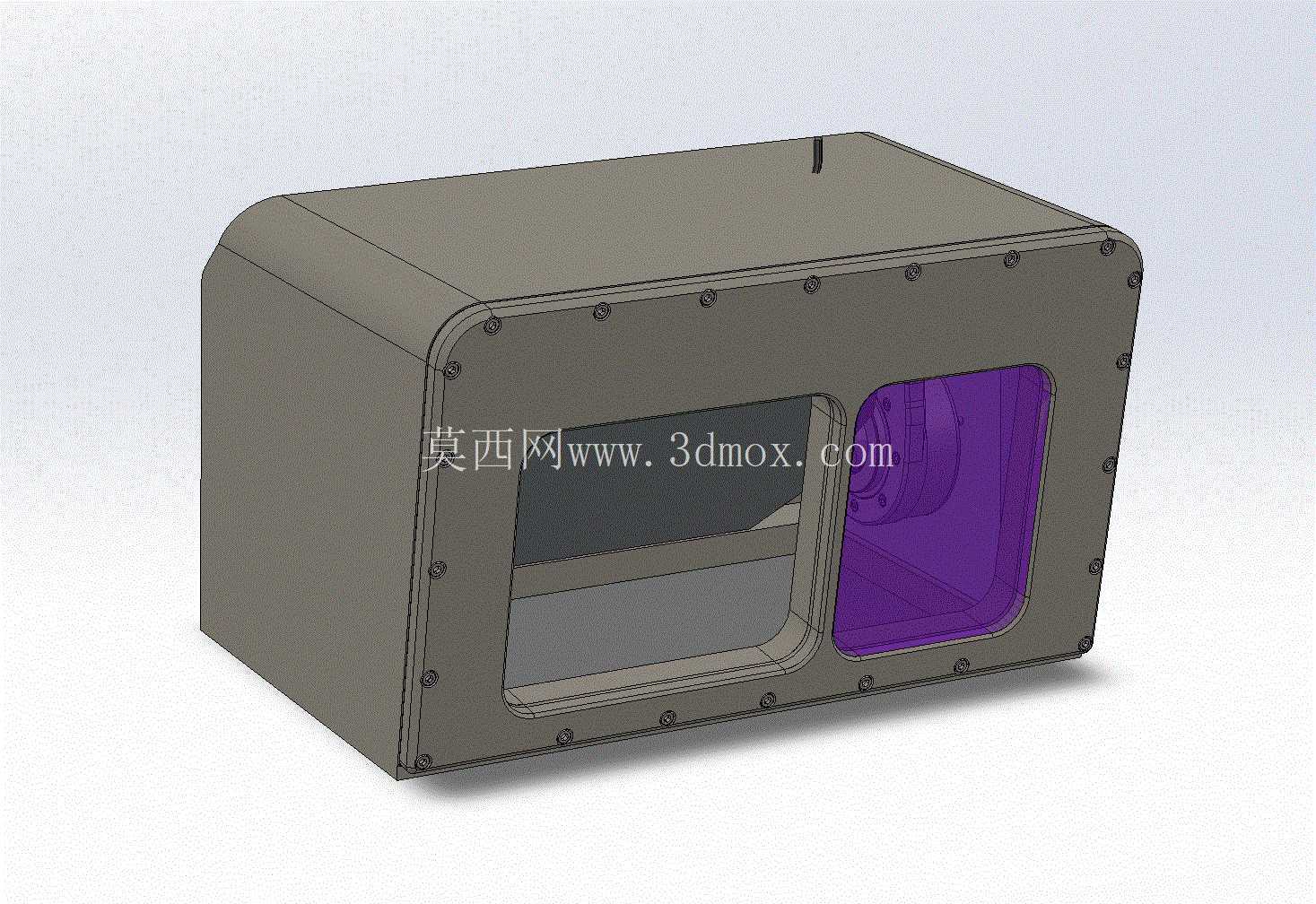

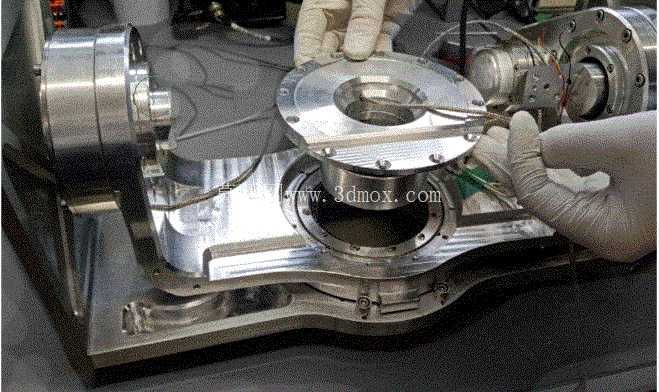

　　箱体正面设置两处观测窗口，其中一侧窗口内置紫色滤光组件，可适配不同光照条件下的观瞄需求，减少强光、眩光对观瞄成像的干扰，窗口边缘做了内嵌式密封槽设计，配合密封胶条可实现光学组件与外部环境的隔离，避免沙尘、水汽侵入内部光学腔室影响成像精度。内部腔体预留了光学稳定组件、伺服驱动模块的安装空间，腔体内部设置多处安装凸台与定位孔位，可直接适配两轴稳定云台的安装固定，凸台位置经过受力校核，可承受车辆行进间的持续振动冲击，避免内部组件出现松动移位。

　　安装边界方面，箱体背部预设了标准化的安装接口，可直接适配军用车辆观瞄基座的安装尺寸，安装孔位采用对称排布设计，可兼容不同车型的安装位调整需求，整体外廓尺寸经过紧凑化设计，在容纳全部光学与电控组件的前提下，尽可能压缩装置体积，减少对车辆顶部安装空间的占用，同时降低风阻对装置稳定性的影响。设计过程中充分考虑了装备的维护性需求，箱体正面的紧固件全部采用标准规格，野外工况下可使用通用工具完成盖板拆卸，便于快速开展内部组件的检修、清洁与更换作业，无需专用工装即可完成日常维护操作。光学窗口采用高强度透光材料制作，表面做了硬化处理，可抵御行进间飞溅的碎石、沙尘冲击，避免窗口出现划痕影响观瞄效果，同时材料具备良好的温度适应性，可在高低温环境下保持透光性能稳定，不会因温度剧变出现形变或透光率下降问题。装置的整体重心经过配平设计，安装后重心与安装基座的中心轴线重合，可降低车辆颠簸时的惯性力矩，减轻内部稳定云台的驱动负载，提升稳定精度同时降低伺服组件的功耗。

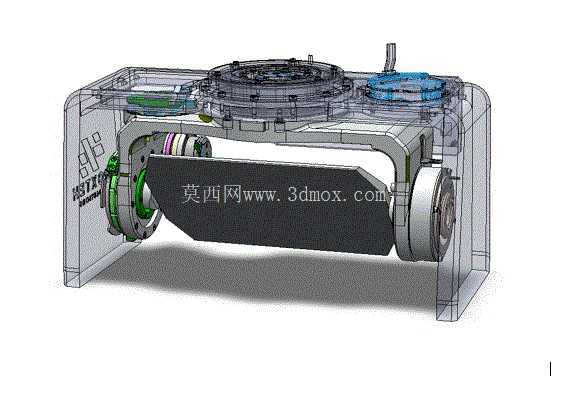

　　在功能实现上，该装置通过内部的稳定机构抵消车身姿态变化带来的视线偏移，当车辆在起伏路面行驶、转向或者加速减速时，内部的惯性测量单元实时采集姿态变化数据，驱动伺服机构带动光学组件做反向补偿运动，让观瞄视线始终保持锁定目标的状态，不会随车身晃动出现偏移，为火控系统提供连续稳定的目标图像与角度参数，保障射击诸元解算的准确性。结构设计阶段充分考虑了电磁兼容需求，金属箱体本身可形成电磁屏蔽层，避免车载电台、其他电控设备的电磁信号干扰内部传感器与伺服组件的正常工作，同时箱体上的电气接口采用屏蔽连接器，进一步提升装置的抗干扰能力，适配军用车辆复杂的电磁环境。
