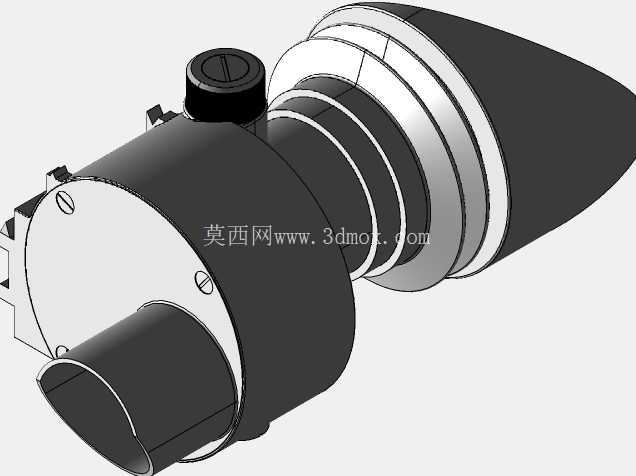

南斯拉夫ON-M59单筒瞄准望远镜结构

　　这款单筒瞄准望远镜最初的适配场景，是配套反坦克导弹发射器、三脚架类重型直射武器使用，作为观瞄组件为操作人员提供目标识别、距离测算与瞄准基准，在野战环境下的轻装甲目标打击、固定火力点拔除任务中承担核心观瞄功能，后续也有部分同型产品经过适配调整，用于班组远距离观察、前沿阵地侦察等场景，依靠紧凑的结构与可靠的性能，在复杂野外环境下能够保持稳定的工作状态。从结构设计逻辑来看，整机采用分段式同轴布局，物镜端为锥形收束结构，能够在保证通光孔径的前提下缩小前端外露尺寸，减少野外携行、安装过程中的磕碰损伤概率；镜身主体为圆柱形腔体，内部集成变倍透镜组、测距调节机构与自动对焦组件，侧上方突出的调节旋钮用于垂直方向的测距分划校准，旋钮表面做了滚花防滑处理，操作人员佩戴防寒手套或者战术手套时也能顺畅完成调节操作，不会出现打滑脱手的问题。目镜端配置了典型的苏式橡胶眼罩，这种软质眼罩的设计有两个核心作用，一是能够在贴腮瞄准的时候阻挡侧面杂光进入镜筒，避免眩光干扰瞄准视线，二是在武器后坐或者操作人员快速移动贴靠时，起到缓冲作用，避免眼部直接接触硬质镜身造成磕碰损伤。镜身与安装基座的连接位置设置了标准的连接接口，接口平面加工有定位销孔与紧固螺钉位，能够直接匹配原配的发射器安装座或者三脚架连接支架，安装时只需要将定位销对准基座销孔插入，再拧紧紧固螺钉即可完成固定，不需要额外制作转接件，安装后的同轴度误差控制在极小范围内，能够保证瞄准基线与武器发射轴线的校准精度，减少校枪环节的工作量。

　　从光学性能的设计取向来看，这款瞄准镜采用4倍固定放大倍率，这种倍率选择是经过实战场景验证的：4倍倍率既能够满足中距离目标的识别需求，不会因为倍率过高导致视场过窄，丢失近距离快速移动的目标，又不会因为倍率过低导致远距离目标分辨困难，同时较短的眼距设计，能够让操作人员在佩戴防毒面具、头盔等装具的时候，依然能够获得完整的视场，不会出现视场边缘黑边的问题。镜身内部的垂直可调测距仪，能够通过调节分划板的位置，直接对应不同距离的目标弹道高，操作人员只需要根据目标距离调整对应的分划位置，即可完成瞄准，不需要额外进行弹道计算，大幅缩短了瞄准反应时间，对于快速机动的目标来说，这种设计能够有效提升打击命中率。

　　自动对焦功能的加入，让操作人员在切换不同距离目标的时候，不需要反复手动调节焦距环，只需要将瞄准线对准目标，镜组即可自动完成焦距调整，始终保持目标成像清晰，在前沿观察或者快速追踪移动目标的时候，这个功能能够大幅降低操作人员的操作负荷，提升观瞄效率。结构强度方面，整个镜身采用金属材质加工，壁厚经过针对性加强，能够承受武器发射时的后坐冲击，以及野外携行过程中的颠簸、磕碰，甚至短距离的跌落冲击也不会导致内部透镜组移位、调节机构失效，虽然整机重量偏大，但这种重量换来的是极高的结构可靠性，在恶劣的野外环境下，不需要频繁进行维护校准，依然能够保持稳定的性能。

　　镜身的连接缝隙位置都做了密封处理，能够阻挡野外环境下的沙尘、雨水进入镜筒内部，避免透镜起雾、机构卡滞，在低温、高湿、多沙尘的环境下都能够正常使用。从安装边界尺寸来看，镜身最大直径位于中部主体位置，物镜端锥形结构的最小直径远小于主体直径，目镜端的连接筒直径适配标准的眼罩安装尺寸，侧方调节旋钮的突出高度控制在合理范围内，安装到武器或者三脚架上之后，不会与周边的操作部件产生干涉，操作人员在操作武器扳机、调节其他组件的时候，不会误触到瞄准镜的调节旋钮，避免已经校准好的参数被意外改动。整体结构没有多余的外露凸起，所有调节部件都做了圆角处理，携行的时候不会勾挂装具、植被，提升了野外使用的便利性。
