人工搬运式飞碟靶安装结构设计

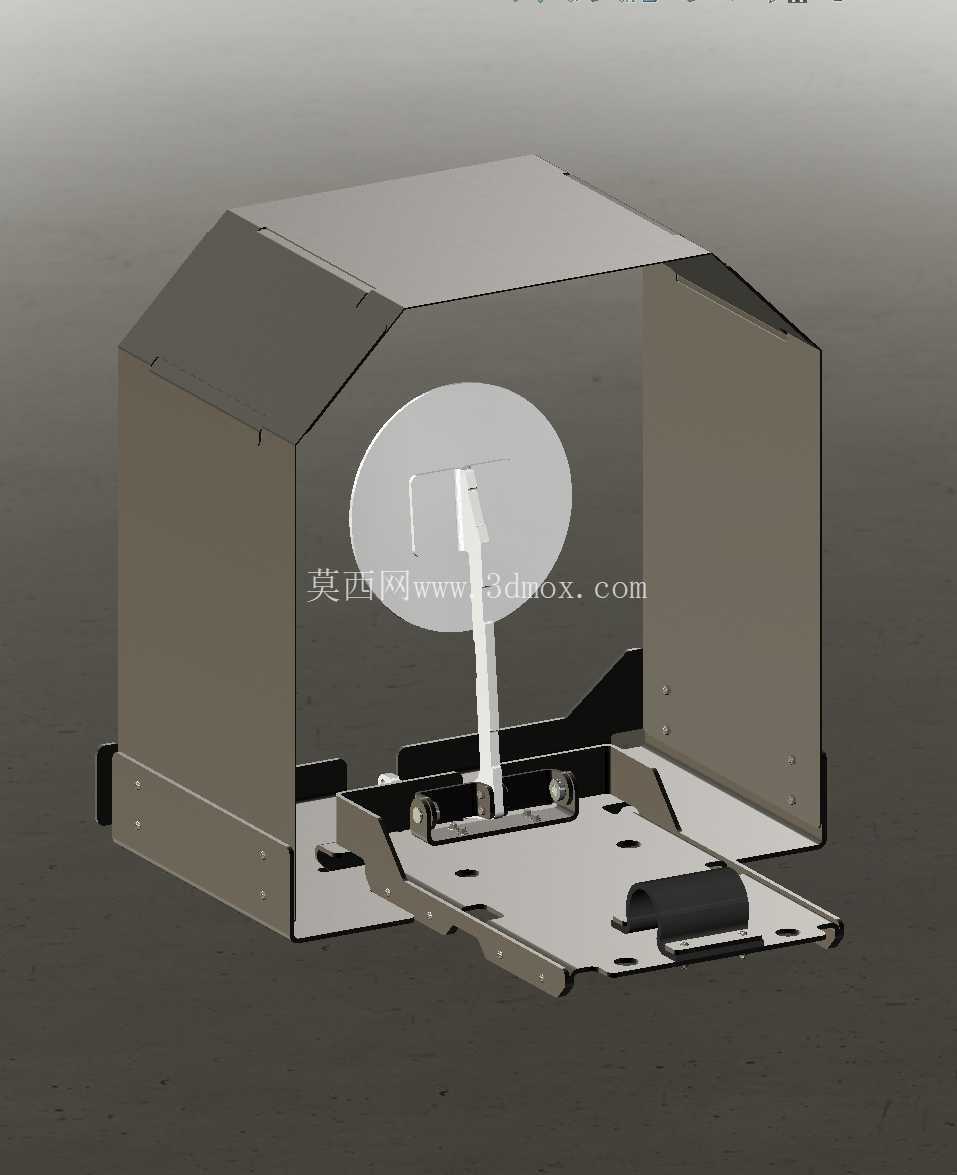

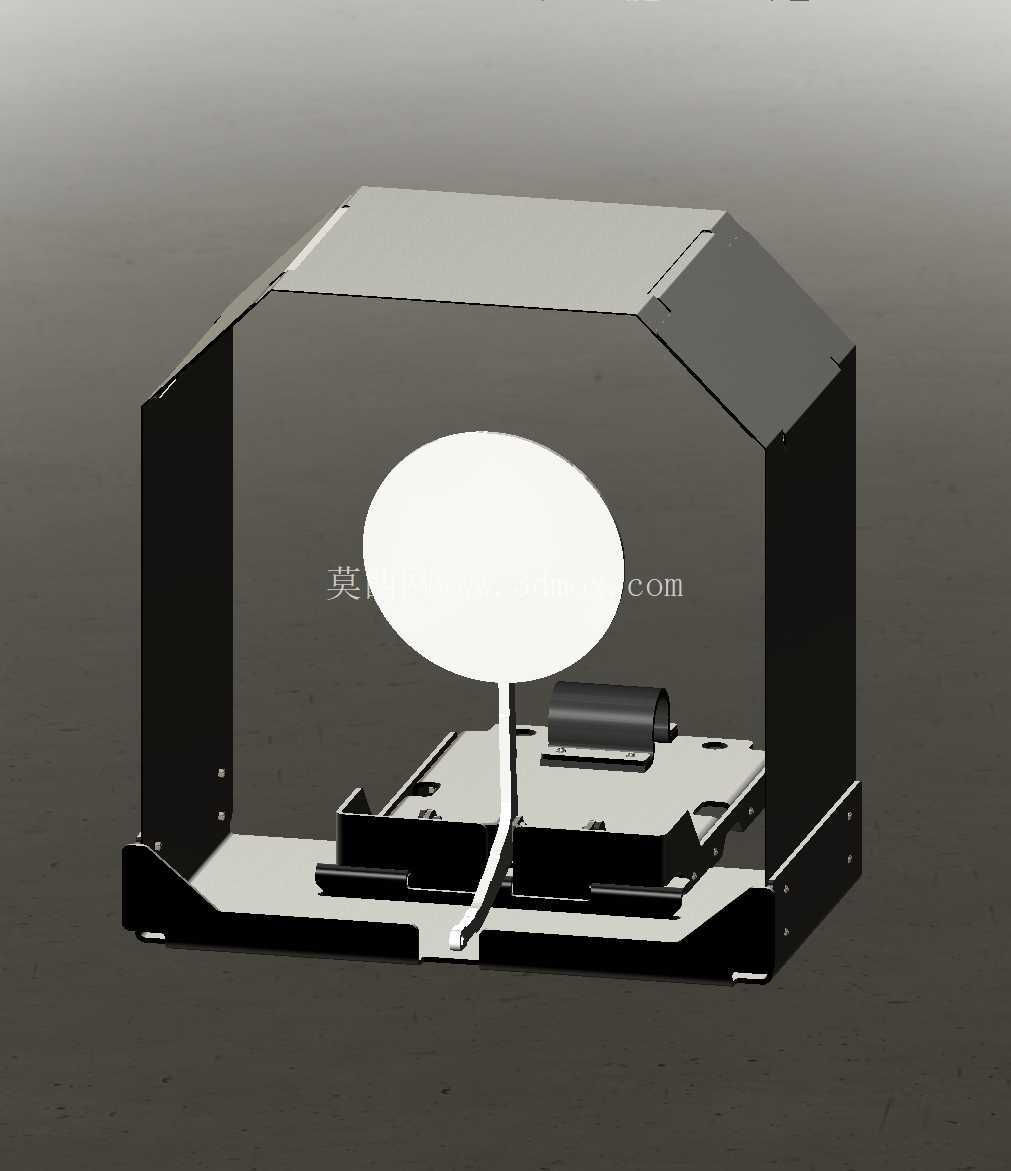

　　这套飞碟靶安装结构主要面向民用射击运动场地、户外拓展训练基地的移动式打靶场景设计，区别于固定安装的全自动抛靶系统，整体结构采用轻量化钣金拼接方案，无需预埋地脚螺栓，可通过人工完成短距离转运与快速架设，适配临时场地、野外训练点这类不具备固定安装条件的使用场景。从实际使用逻辑来看，整套结构承担飞碟靶的承载、姿态固定以及抛射机构的安装基准功能，外围采用八边形围框结构，围框侧板采用1.5mm厚冷轧钢板折弯成型，相邻侧板通过角码与抽芯铆钉拼接，无需焊接工序，既降低了加工难度，也方便后期局部部件损坏后的拆换维护。

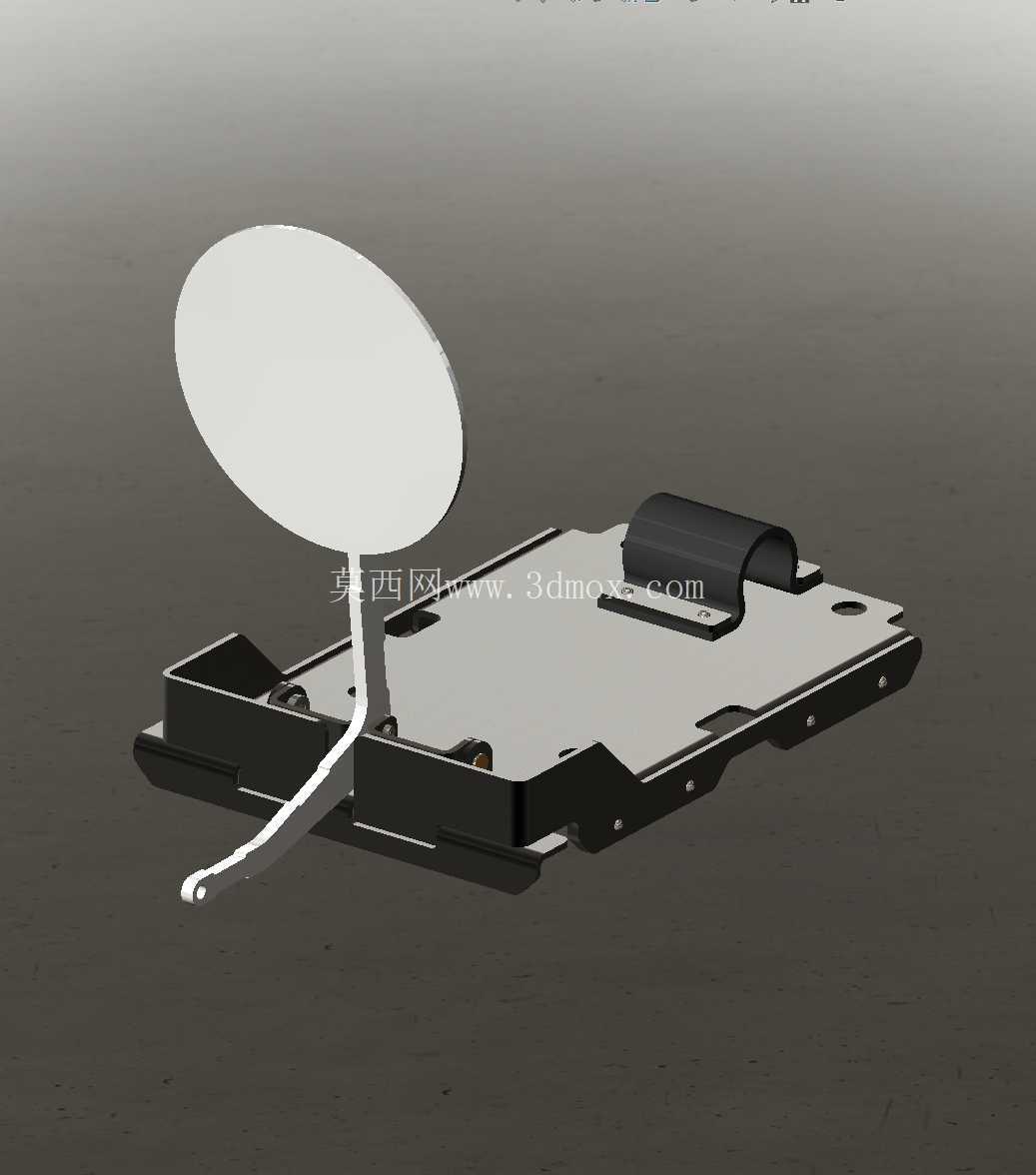

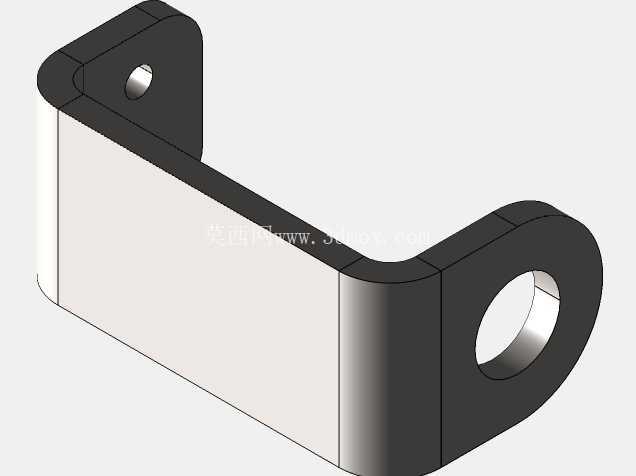

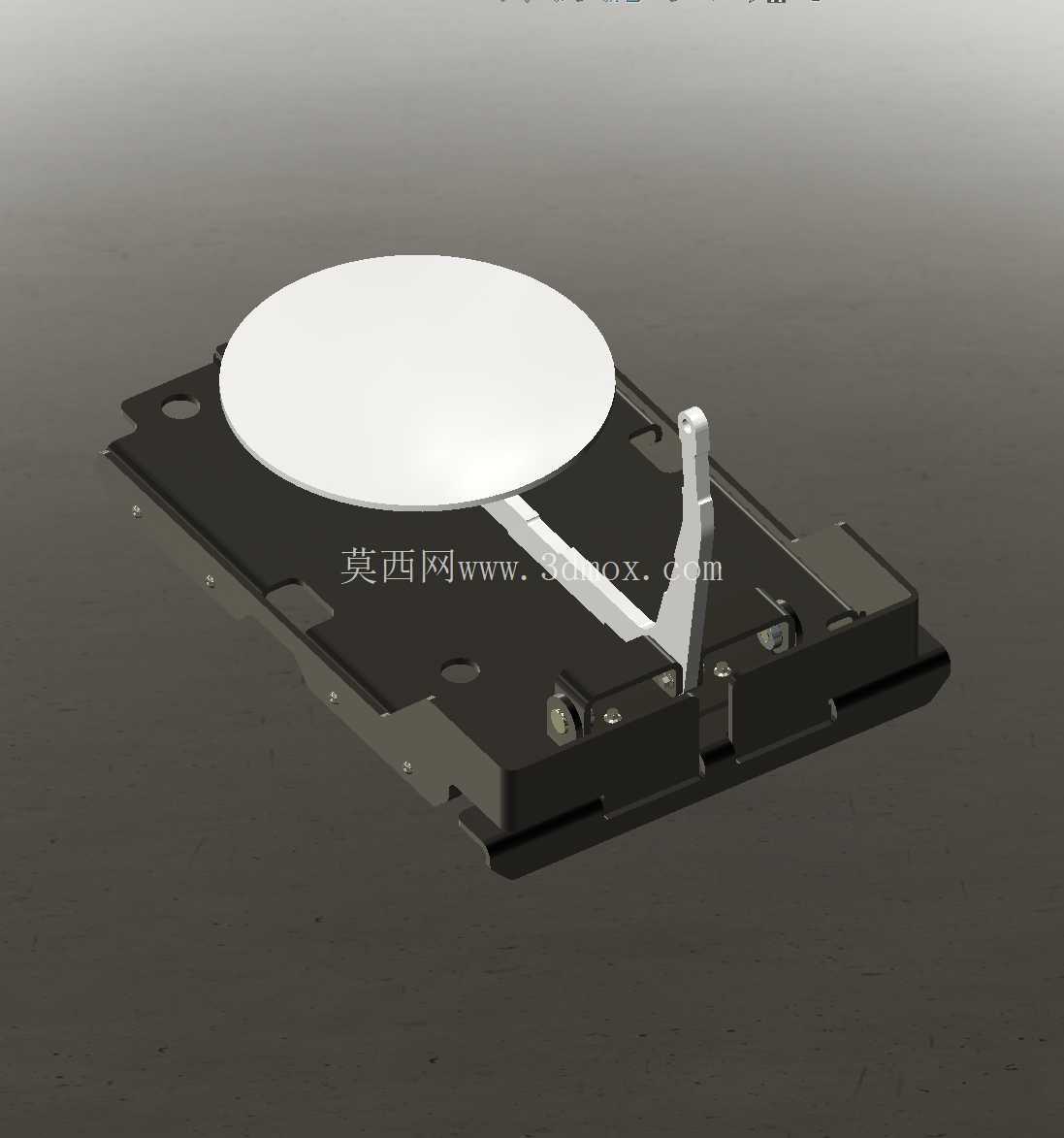

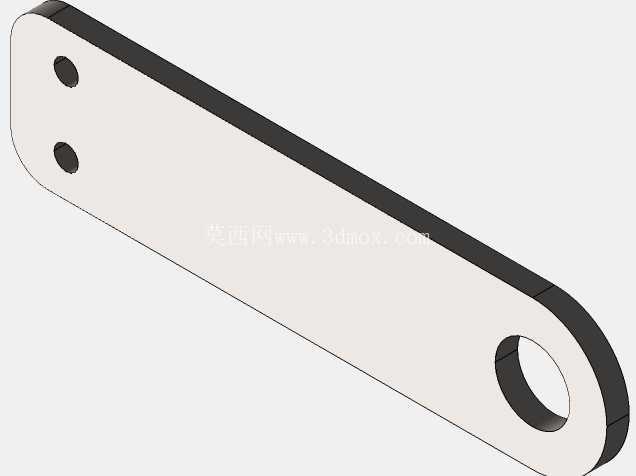

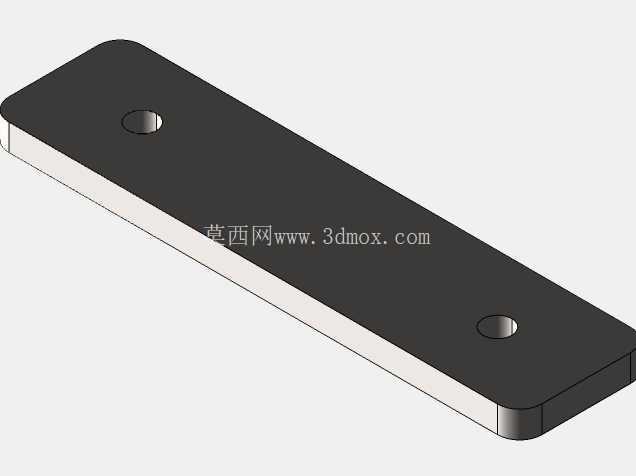

　　围框底部设置一体化安装底板，底板上预留多组腰型安装孔，可适配不同规格的抛射驱动组件安装，腰型孔的调节范围覆盖±15mm，能够抵消加工过程中产生的装配公差，避免出现孔位错位无法装配的问题。飞碟靶的支撑臂采用弹性钢片弯折成型，一端通过螺栓固定在底板中部的安装座上，另一端承托圆形飞碟靶盘，支撑臂的弯折角度经过反复校核，确保靶盘处于抛射机构的正上方待触发位置，同时弹性钢片的自身形变能力可以吸收抛射瞬间的反向冲击力，减少结构整体的震动传递，避免围框出现移位。设计过程中优先考虑人工搬运的可行性，围框顶部的折边做了圆弧过渡处理，没有尖锐外凸的棱角，搬运时可直接抓握顶部折边施力，整体重量控制在单人次可搬运的范围内，无需借助吊装或搬运设备。

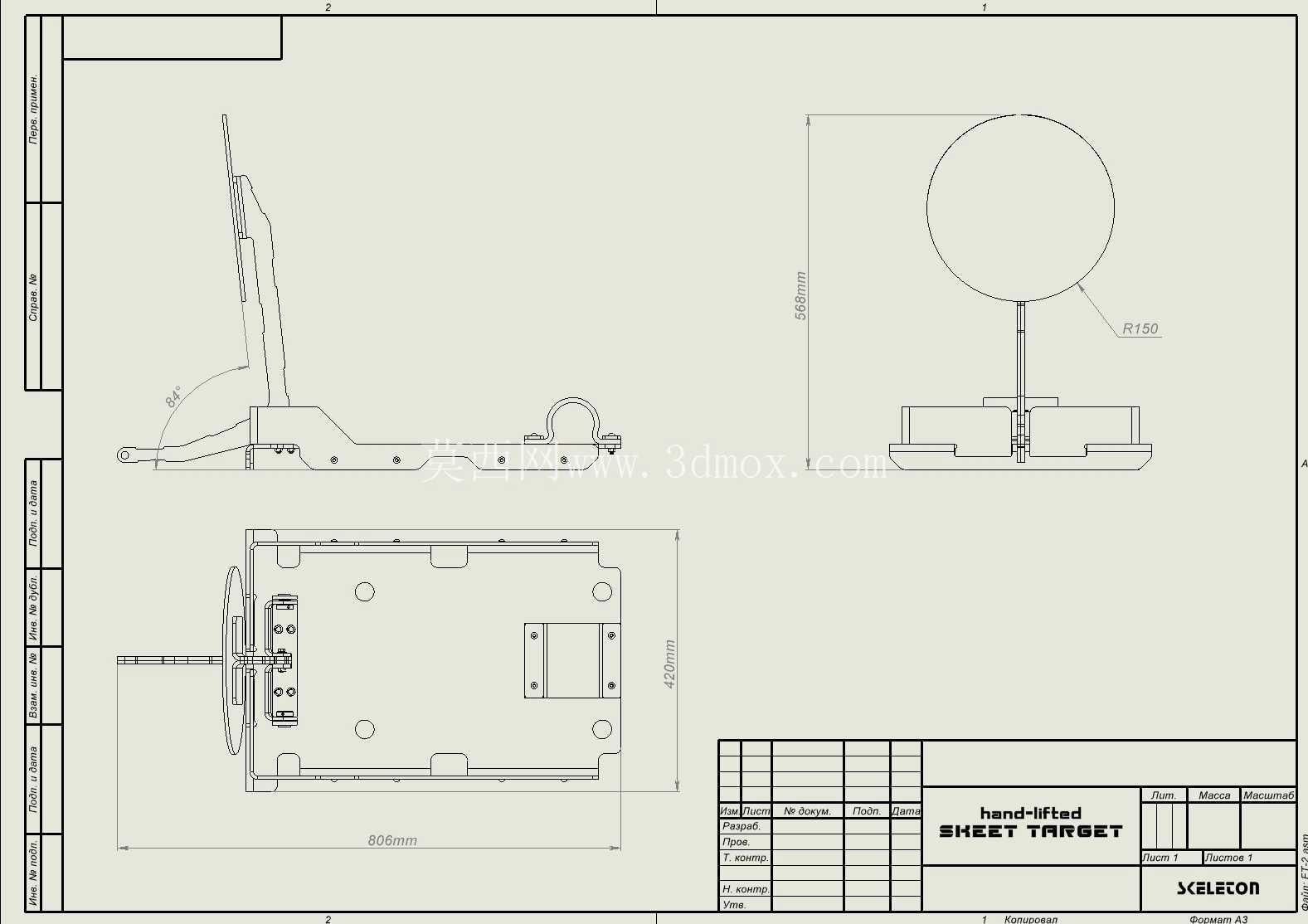

　　安装边界方面，整套结构展开后的最大外轮廓尺寸适配常规小型运输车辆的后备箱尺寸，收纳时无需完全拆解，仅需拆除靶盘与支撑臂即可整体放置，架设时仅需将结构放置在平整硬质地面上，通过底部四个可调橡胶支脚调平，调平行程为10mm，可适配地面存在微小高度差的架设场景，无需额外制作安装基础。围框的高度设计参考了人工操作的舒适作业区间，抛射机构的触发按键位置距离地面高度符合成年人站立操作的手臂自然抬起高度，操作时无需过度弯腰或抬臂，长时间布设靶位时可降低作业疲劳度。靶盘采用轻质工程塑料材质，支撑臂与靶盘的连接采用快拆卡扣结构，更换靶盘时无需借助工具，徒手即可完成拆卸与安装，可在训练间隙快速完成耗材更换，减少场地等待时间。

　　结构的受力路径经过优化，抛射瞬间产生的冲击力通过支撑臂传递到底板，再通过底板分散到四个支脚传递至地面，围框侧板仅承担防护与外形约束功能，不参与主要受力，因此侧板可采用较薄的板材制作，进一步控制整体重量。围框内侧预留了驱动电路的走线空间，线路可沿侧板内侧的走线卡扣固定，避免线路外露被抛射动作剐蹭，也能减少户外使用时雨水、扬尘对线路的侵蚀。从装配逻辑来看，整套结构的零部件全部采用常见的标准紧固件连接，没有定制化的特殊连接件，后期维护时可直接采购标准件替换，降低运维成本。针对户外使用的场景，所有钣金部件表面都做了喷塑处理，可应对常规的日晒雨淋环境，短期内不会出现锈蚀掉漆的问题，适合长期在户外场地周转使用。结构底部的橡胶支脚除了调平功能外，还能增大与地面的摩擦力，在水泥地面、压实泥土地面架设时都能保持稳定，不会因为连续抛射的震动出现位置偏移，无需额外压重固定。
