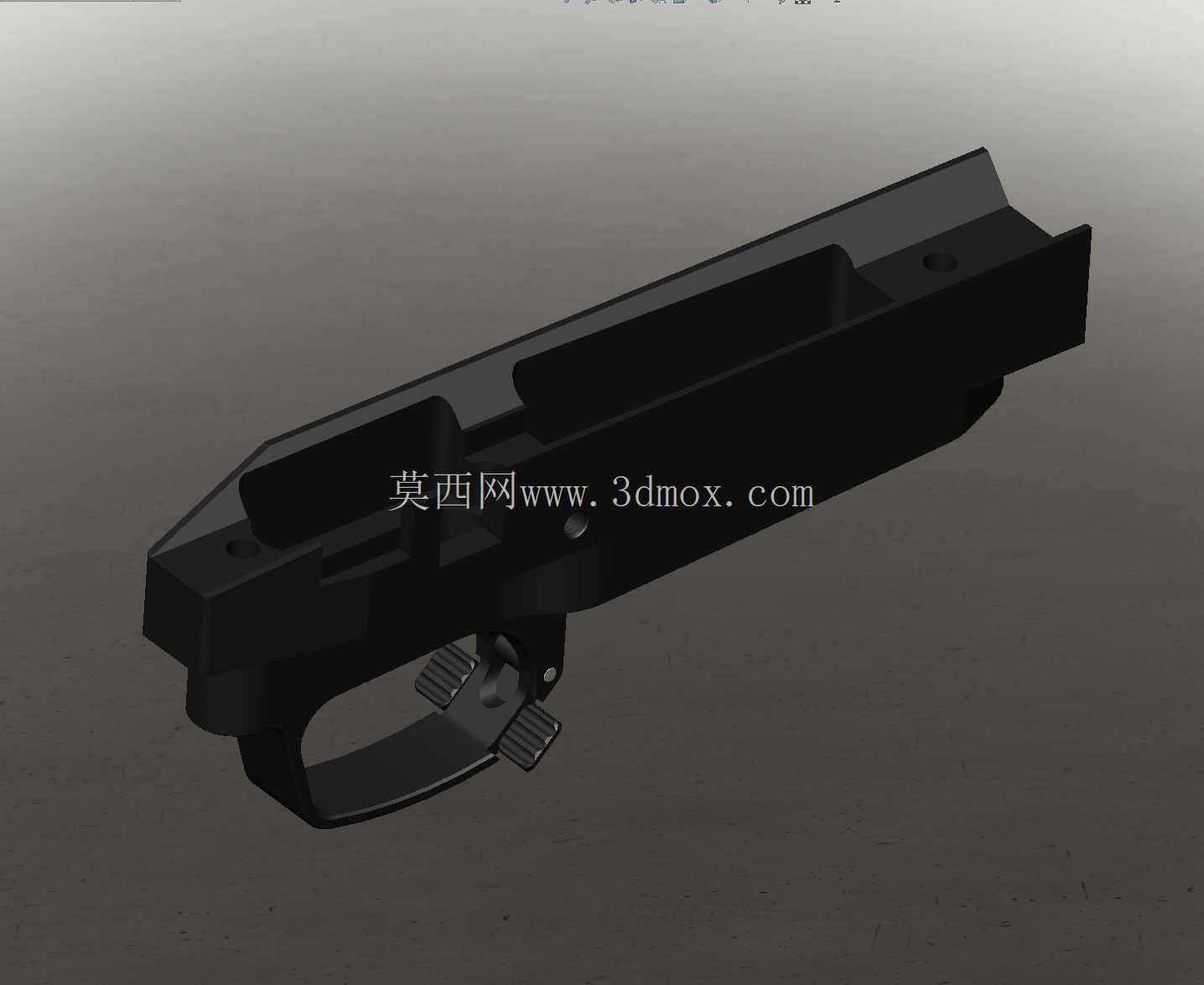

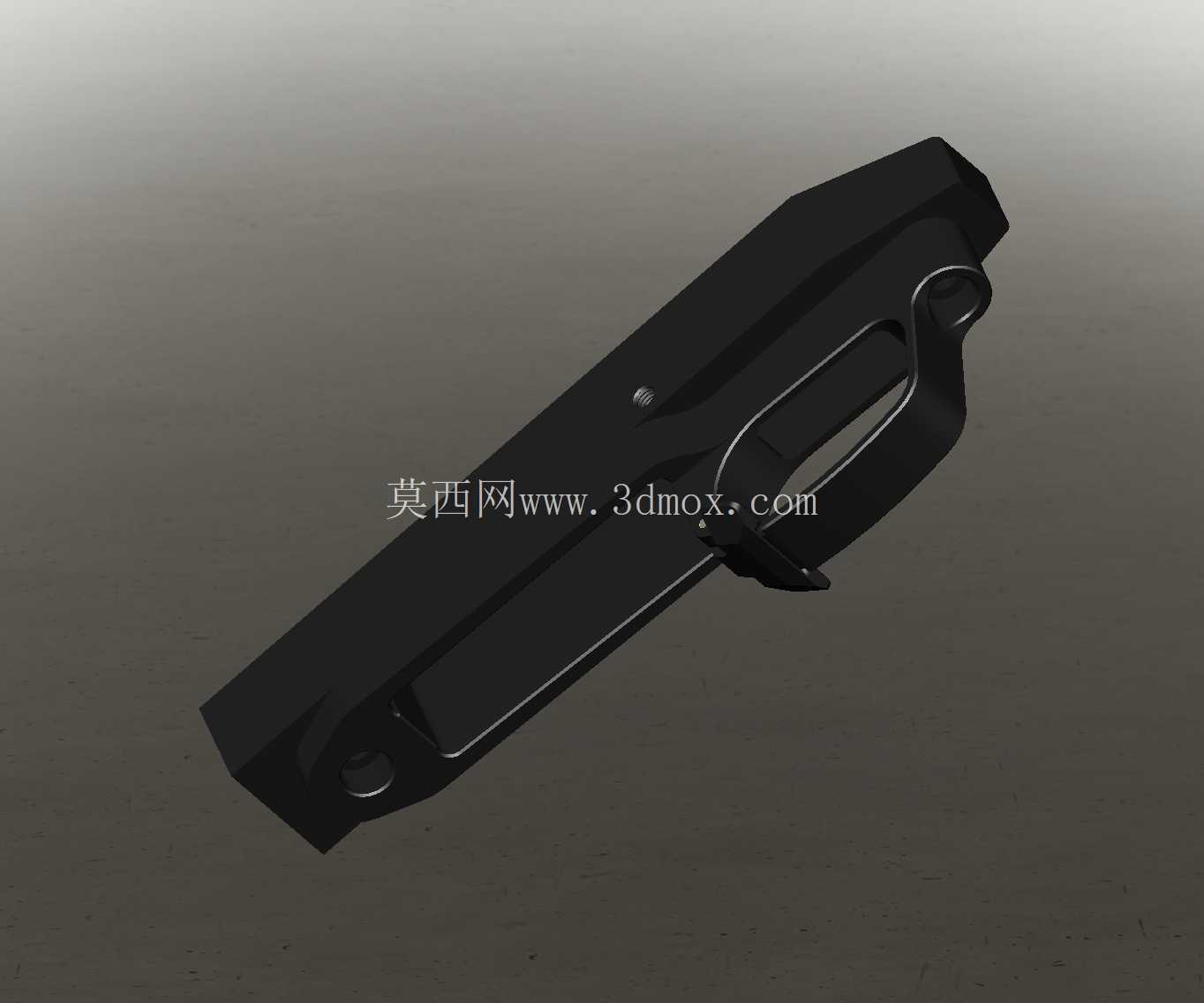

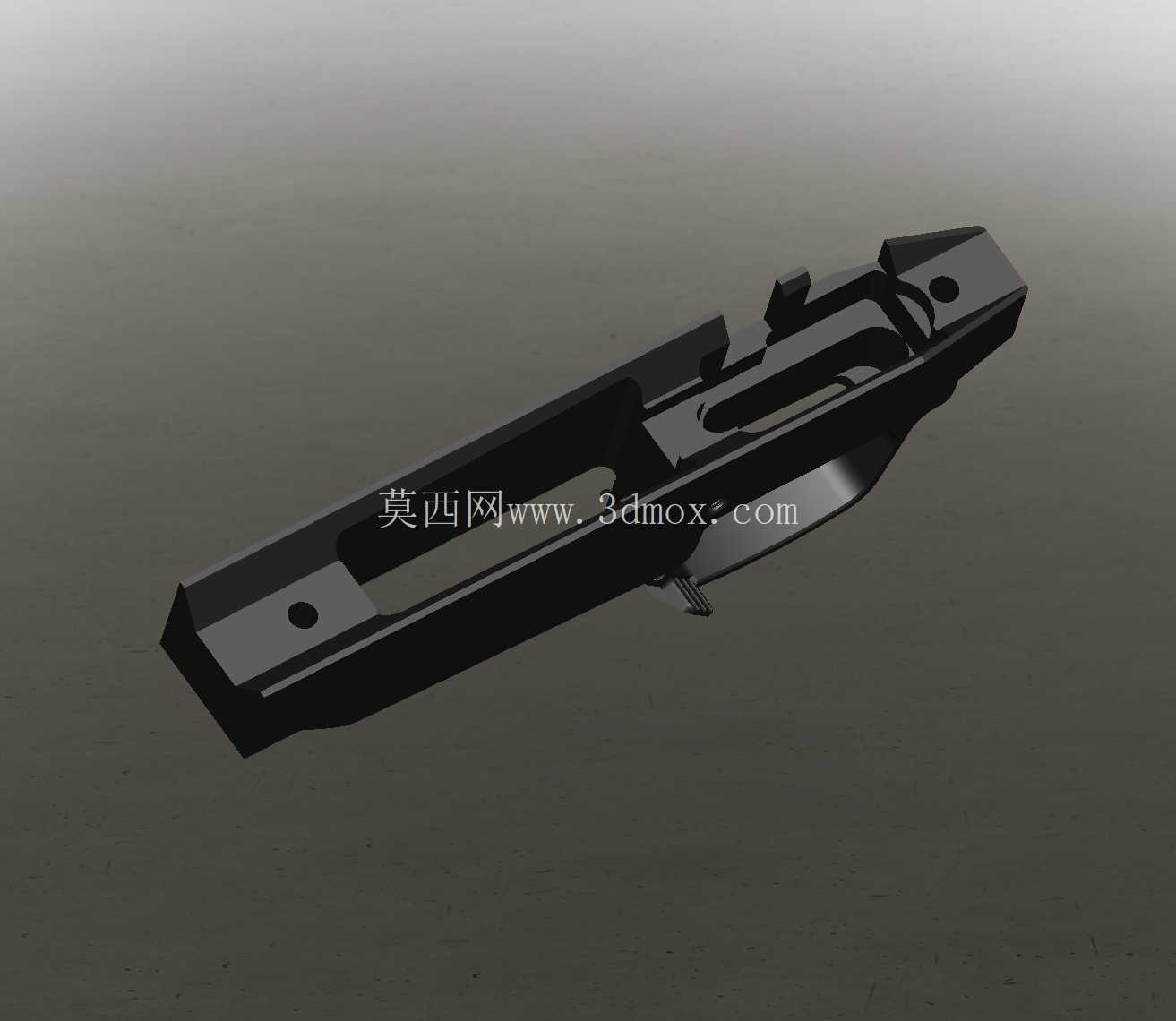

可拆卸式枪械底座金属结构件设计

　　设计过程中首先明确了安装边界的约束条件：底座整体沿枪身轴向的长度需要匹配对应型号枪械的机匣下方安装槽位，两侧的定位凸台公差控制在0.02mm以内，确保装入机匣后不会出现左右旷量，扳机护圈的弧形轮廓经过反复调整，既保证戴战术手套操作时不会卡滞手指，又不会过度突出枪身轮廓影响携行。可拆卸结构的设计没有采用常见的快拆扳把结构，而是通过底座本体上的两个定位销孔与机匣对应位置的销柱配合，再通过尾部的一颗锁紧螺钉完成固定，这种结构相比快拆结构虽然拆装速度稍慢，但在持续后坐力冲击下不会出现锁止失效的问题，更适合需要长期固定使用、对射击精度要求较高的场景。在轻武器配件的结构设计领域，可拆卸式底座的精度与可靠性直接影响整枪的操作手感与战术适配性，本次设计的金属底座结构件，主要面向民用竞技射击、战术改装场景下的枪械基座适配需求，承担着承载扳机组件、衔接枪身主体、提供握持限位的核心作用。从实际使用场景出发，这类底座需要在频繁拆装、持续后坐力冲击、不同温湿度环境下保持结构尺寸的稳定性，因此在设计初期就将金属材质作为首选，避免塑料件在长期受力后出现的形变、卡扣松脱问题。

　　底座上方的容纳槽深度经过精确计算，刚好可以容纳扳机组件的传动结构，槽壁的厚度设置为3mm，在保证整体强度的前提下尽可能降低重量，避免整枪重心过度靠前影响据枪稳定性。扳机护圈与底座本体采用一体化加工成型，没有额外的拼接焊缝，护圈下方的防滑纹路采用等距的横向凸棱设计，凸棱高度0.5mm，间距2mm，即使手上沾有汗液或者枪油，也能提供足够的摩擦力，方便使用者在据枪时稳定握持。底座前端的倾斜面做了15度的倒角处理，避免在据枪时棱角硌手，同时也能减少携行时与装具的勾挂。

　　在结构强度校核阶段，针对底座最薄弱的扳机护圈连接位置做了有限元受力分析，模拟12号霰弹持续射击的后坐力冲击，循环加载10000次后结构形变量小于0.01mm，完全满足长期使用的强度要求。安装孔位的位置经过多轮适配调整，确保与对应型号枪械的扳机组件行程完全匹配，不会出现扳机卡滞、行程过长或过短的问题，底座与枪身贴合的接触面做了平面度处理，贴合间隙小于0.01mm，避免安装后出现应力集中导致的部件形变。考虑到实际使用中可能出现的磕碰情况，底座所有外露的棱角都做了R0.5的圆角处理，既提升了握持的舒适度，也能减少磕碰后出现的掉漆、形变问题。

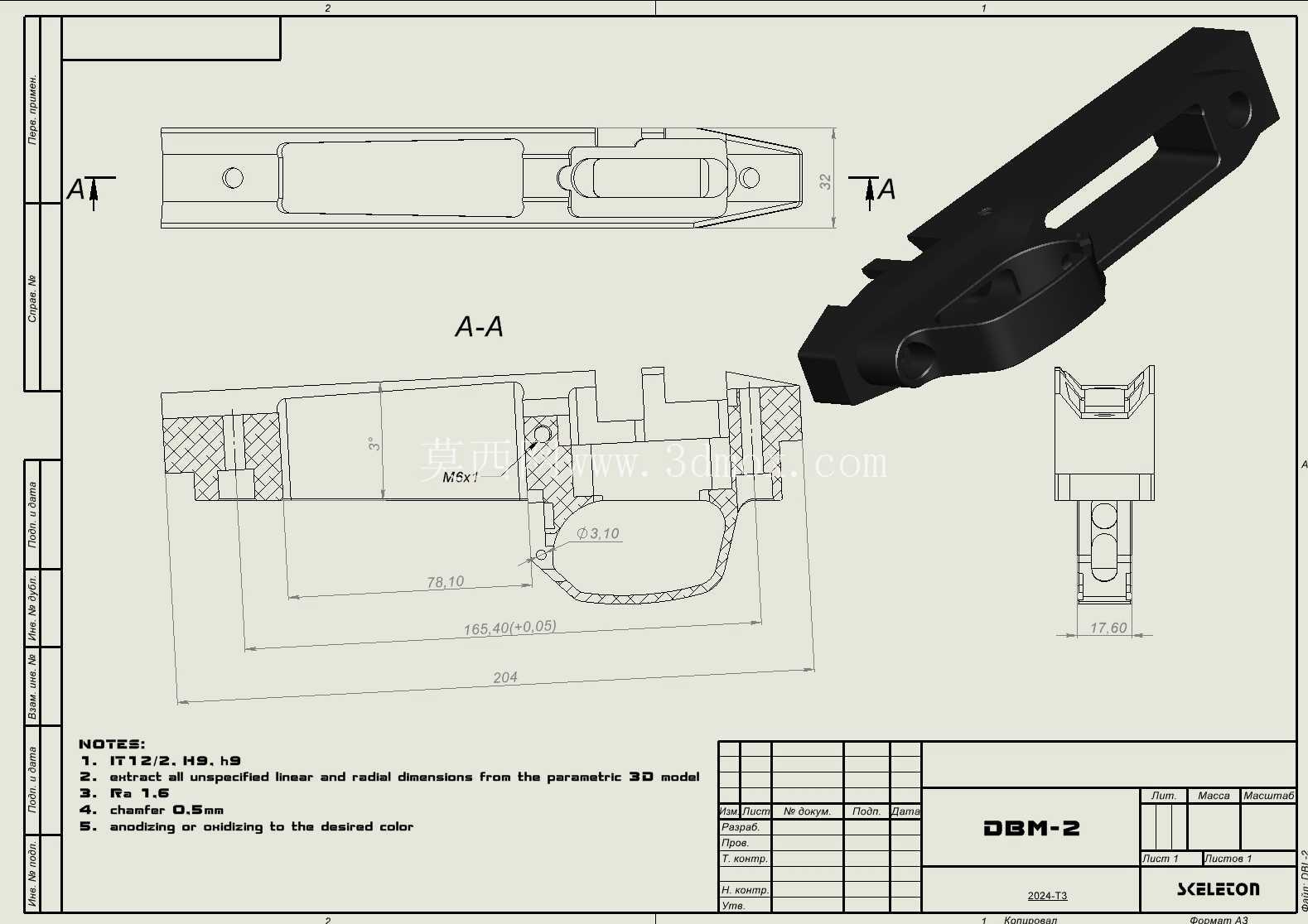

　　整个结构的设计没有多余的装饰性特征，所有的曲面、凸台、孔位都服务于功能需求，金属材质的表面处理采用哑光氧化工艺，避免反光暴露位置，同时提升表面的耐磨性能。在三维建模过程中，所有配合面都预留了合适的公差带，定位面采用基孔制配合，锁紧螺钉的孔位做了沉头处理，确保螺钉安装后不会突出底座表面影响握持。针对可拆卸的需求，底座上的定位销孔做了导向倒角，安装时可以快速对准销柱，不需要反复调整位置，即使在夜间视线不佳的情况下也能完成拆装操作。底座的整体重量控制在120g左右，不会给整枪增加过多的负重，同时金属材质的配重刚好可以平衡枪管部分的重量，让整枪的重心落在扳机护圈上方位置，提升据枪的稳定性。
