SKELETON可拆卸底部金属承载构件

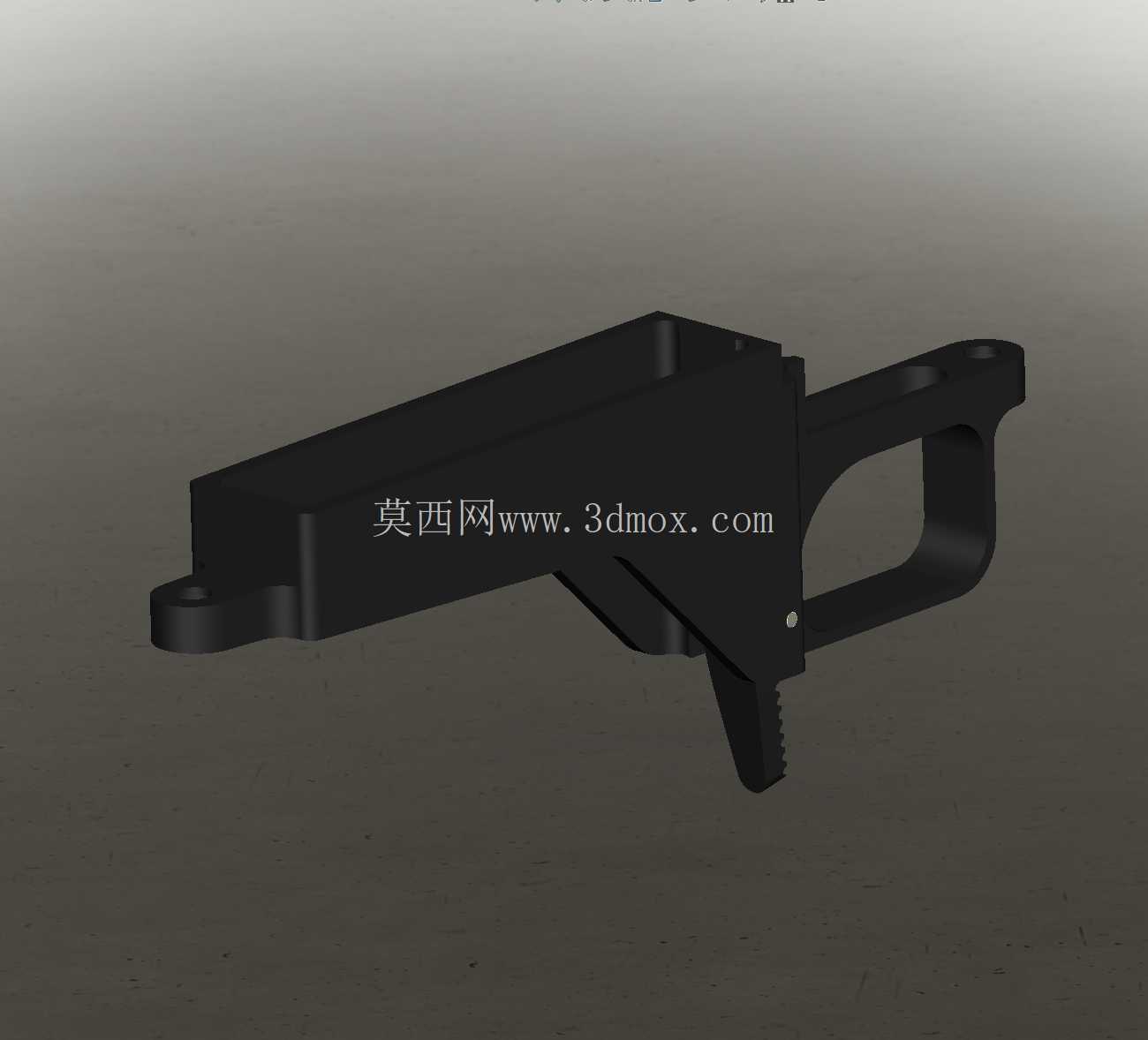

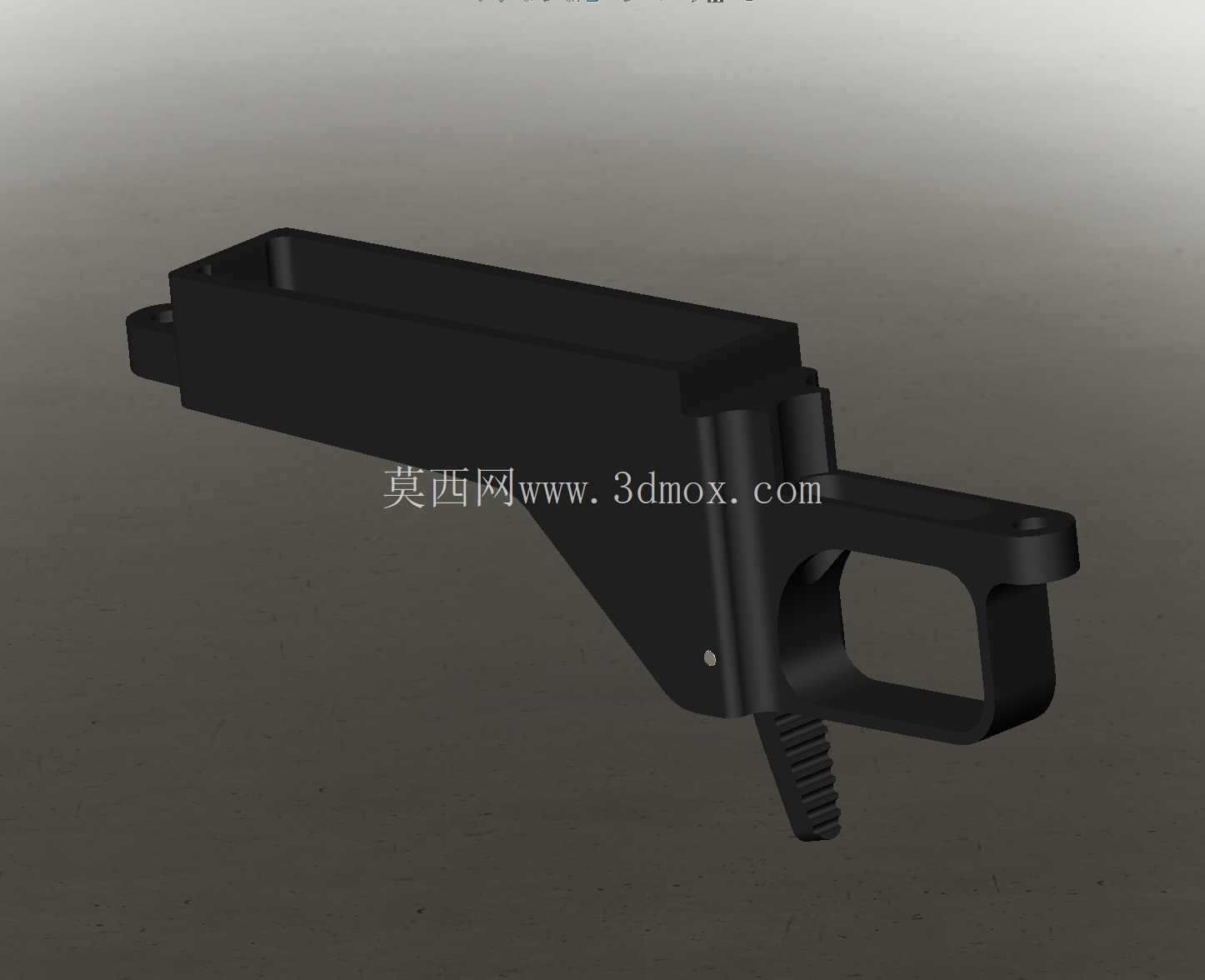

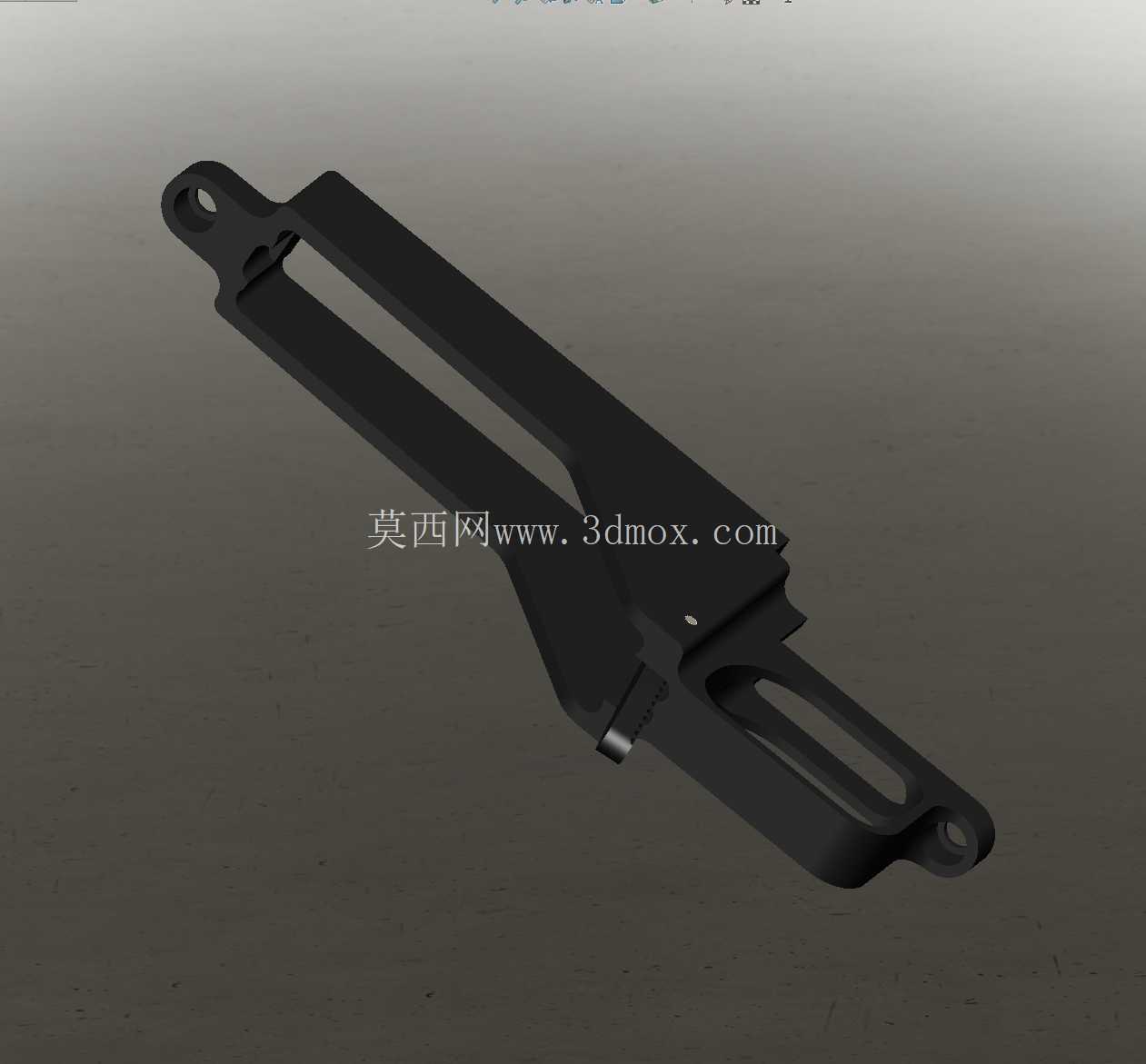

　　该金属构件作为配套设备的底部承载单元，主要应用于需要频繁拆装维护的手持类作业装备场景，在户外作业、便携设备组装、战术配套附件等领域均可适配使用，核心作用是为上部主体结构提供稳定的底部支撑，同时通过可拆卸结构设计，满足设备快速更换部件、调整配置、收纳运输的实际需求。从功能特性来看，构件整体采用一体化铣削成型的金属材质，主体段为长条形中空腔体结构，腔体内部可容纳配套的弹性元件、传动连杆等小型零部件，腔体边缘做了等厚度的加强翻边，避免长期受力出现边缘形变开裂的问题。

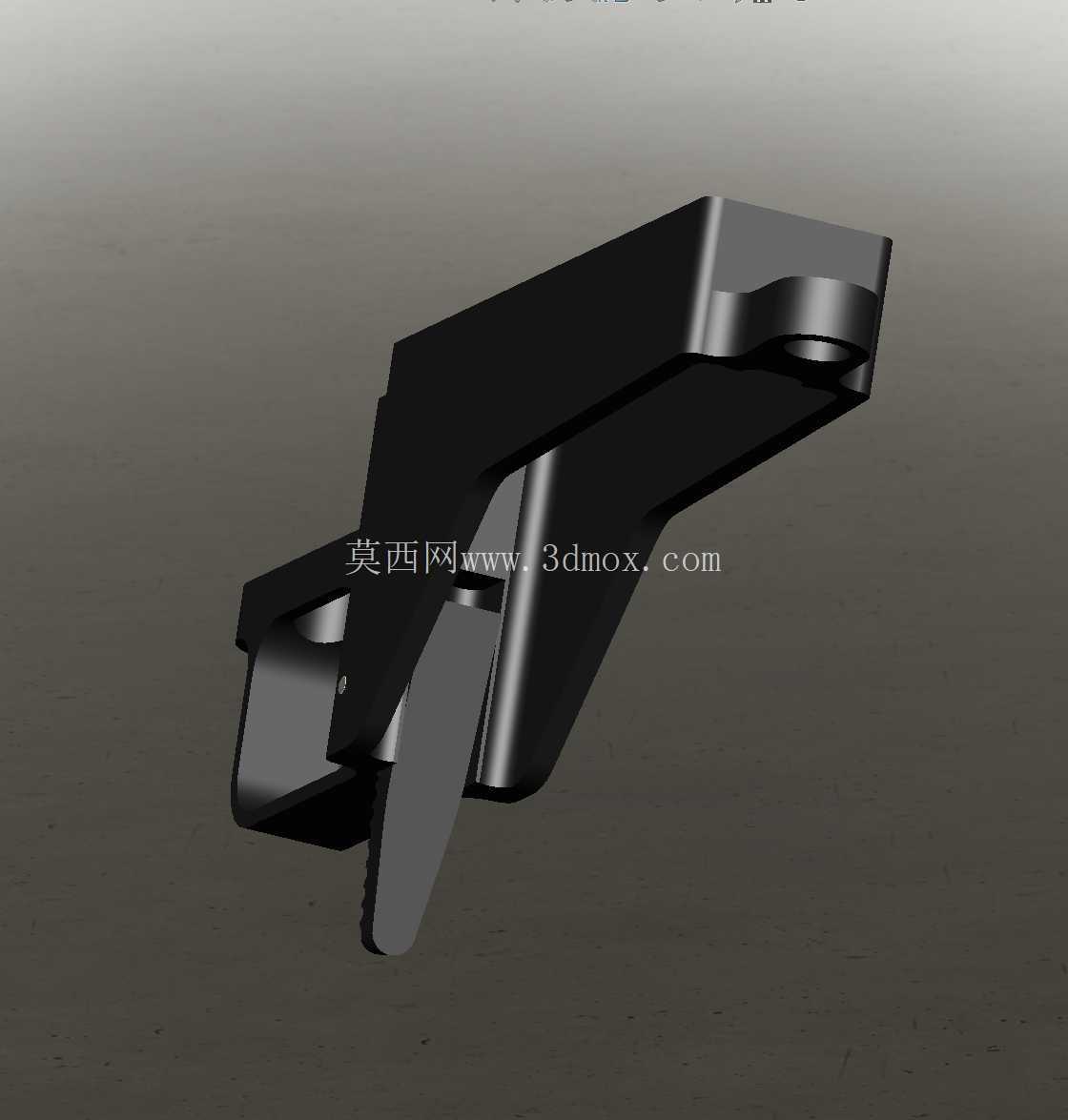

　　构件一端设置有带通孔的铰接耳位，可通过销轴与上部主体结构实现铰接连接，保证构件可绕铰接点实现小角度转动，满足设备操作时的动作行程需求；另一端延伸出带环形孔的操作挂耳，既可以作为操作时的受力提拉位，也可以穿装挂绳、锁扣等附件，适配便携携行的使用需求。构件下部集成了带防滑齿纹的调节拨片，拨片表面的齿纹深度控制在0.8mm，齿距1.2mm，操作时手指接触可提供足够的摩擦力，避免戴手套操作时出现打滑问题，拨片与主体结构采用嵌入式铆接固定，铆接点做了沉头处理，保证构件表面无突出铆钉头，不会出现勾挂外物、磨损配套织物的问题。

　　从设计思路层面，建模阶段优先考虑了构件的受力分布，通过有限元受力模拟，在主体腔体的弯折受力点位置增加了1.5mm的局部加厚，在不整体增加构件重量的前提下，将构件的纵向抗弯折强度提升了37%，同时中空腔体的设计相比实心结构减重42%，符合手持类设备对重量控制的严苛要求。可拆卸结构的连接位采用了无工具快拆的卡扣配合设计，卡扣的配合公差控制在0.05mm以内，既保证安装后无旷量晃动，又可以在不需要额外工具的情况下快速完成拆装，更换不同规格的底部构件适配不同使用场景。

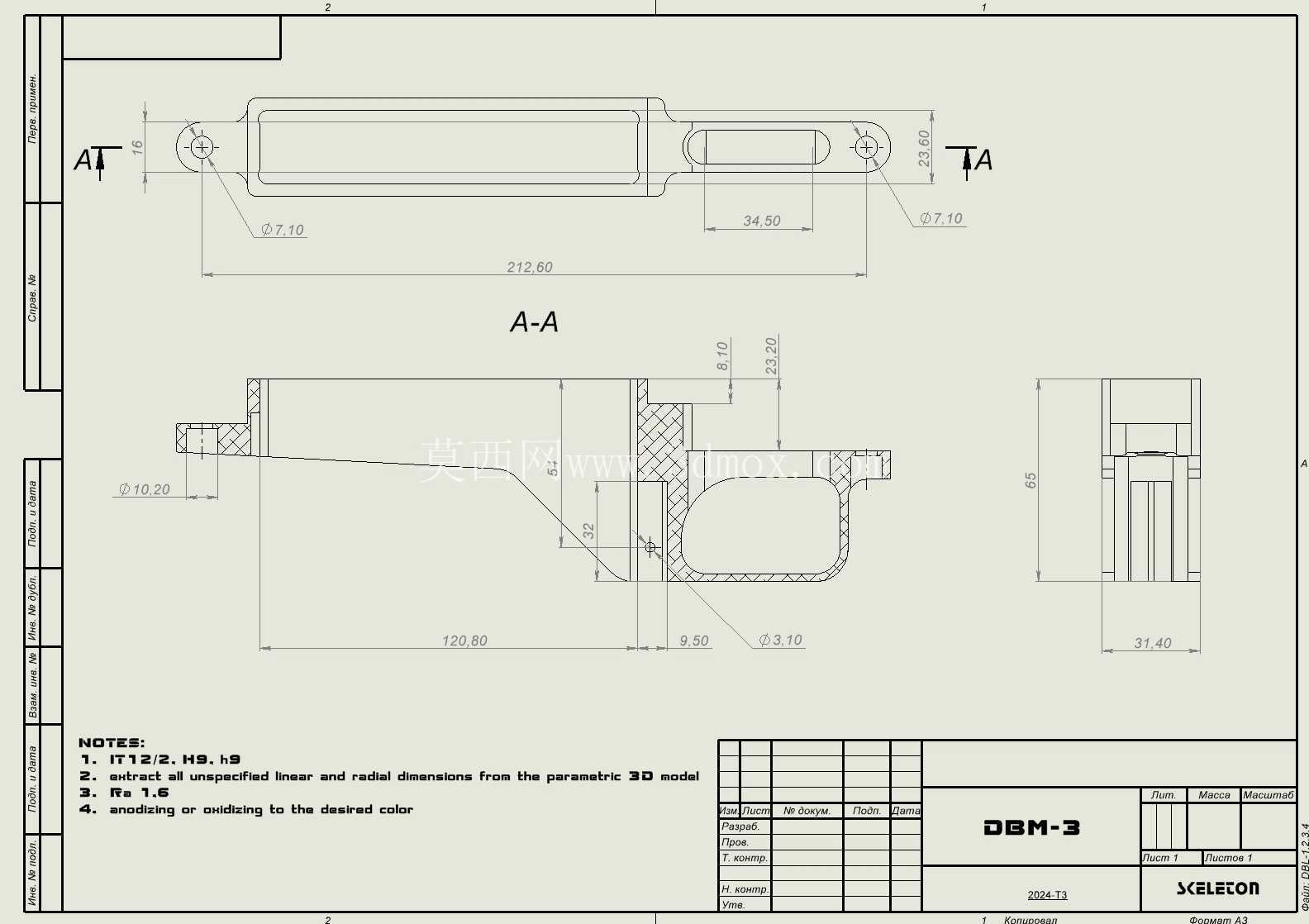

　　外形尺寸方面，构件总长度控制在128mm，主体腔体宽度22mm，整体最大厚度32mm，安装边界上，铰接端的通孔直径为4.2mm，适配直径4mm的标准销轴，铰接位的转动间隙预留0.2mm，保证转动顺畅无卡滞；挂耳端的环形孔内径为8mm，可适配直径6mm以内的挂绳、锁扣类附件。构件所有外露棱边均做了R0.5的圆角倒钝处理，避免加工后残留的锐边划伤操作人员、割损配套的携行装具。表面处理采用硬质阳极氧化工艺，氧化层厚度12μm，既可以提升金属表面的耐磨性能，避免长期拆装、摩擦出现表面掉漆、锈蚀的问题，哑光黑色的表面处理也可以减少光线反射，适配户外作业时的隐蔽使用需求。在装配适配性上，构件的腔体内部尺寸与配套的传动组件完全匹配，腔体内壁的粗糙度控制在Ra1.6，保证内部组件滑动顺畅无卡涩，腔体端部设置有限位凸台，可限制内部组件的最大行程，避免组件脱出腔体造成设备故障。拨片的位置设计充分考虑了人体工程学，当设备握持在手中时，食指可自然搭在拨片位置，不需要大幅度调整手部姿势即可完成拨片操作，操作行程控制在8mm，操作力度设置在15N，既不会因为力度过小出现误触，也不会因为力度过大造成操作疲劳。
