汤普森M1A1冲锋枪前准星柱结构设计

作为轻武器机械瞄具的核心组成部件，这款前准星柱的结构设计完全围绕枪械射击时的瞄准基准需求展开，其安装位置对应冲锋枪枪管前端的准星座区域，是射手完成机械瞄准、构成正确瞄准线的前端基准构件。从实际应用场景来看，这类前准星柱适配二战时期经典的汤普森M1A1冲锋枪，在作战使用中，射手需要通过后方的照门与该准星柱顶端对齐，配合目标位置完成高低、方向的瞄准校准，其结构可靠性直接影响枪械在野战环境、近距离突击作战中的瞄准精度，哪怕是微小的结构形变或者安装错位，都会导致弹着点出现明显偏移，因此在结构设计阶段就需要充分考虑枪械射击时的振动冲击、日常携行中的磕碰、野外环境下的温湿度变化对零件尺寸稳定性的影响。

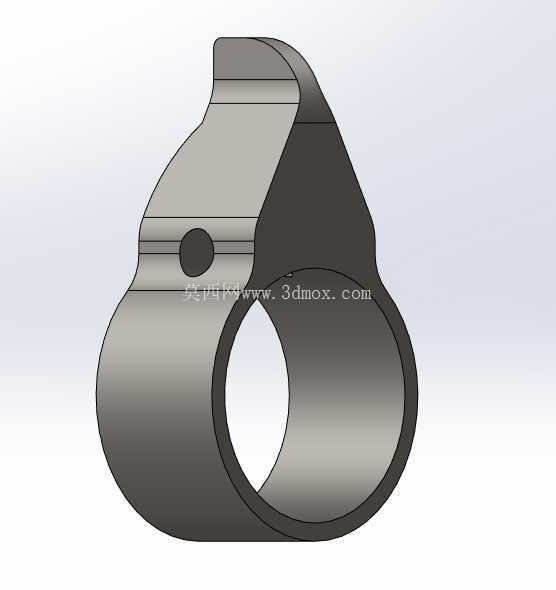

从产品功能特性来看，该准星柱采用抱箍式的主体结构，下部的环形结构用于套装在枪管前端的对应安装位，环形内壁的尺寸需要与枪管外径保持严格的公差配合，既不能过盈量太大导致装配时压伤枪管表面，也不能间隙过大导致射击过程中准星出现转动、移位。环形结构上方延伸出的柱状凸起就是实际的瞄准基准部分，其顶端的轮廓做了收窄处理，能够让射手在瞄准过程中更清晰地对齐照门缺口，减少瞄准视差带来的误差。在环形结构的侧方设计有横向的销钉孔，这个孔位用于安装固定销钉，当准星柱套装到枪管对应位置后，打入销钉就可以完成周向与轴向的固定，避免射击时的后坐振动导致准星位置偏移，销钉孔的位置精度直接决定了准星安装后的初始瞄准基线位置，设计时需要严格控制孔位与准星柱顶端的相对位置公差，减少后续校枪时的调整量。

从设计思路层面来说，整个零件采用一体化的结构设计，没有多余的拼接部件，这种设计能够最大程度提升零件的抗冲击性能，在枪械连续射击产生的高频振动下，不会出现拼接部件松动脱落的问题。零件的外形轮廓做了多处圆弧过渡处理，一方面是为了避免尖锐棱角在射手操作枪械、携行过程中造成勾挂，另一方面也能够减少射击时的应力集中，避免在反复的冲击载荷下出现裂纹。准星柱上部的凸起部分做了阶梯状的轮廓设计，不同的阶梯面可以在不同光照条件下形成清晰的轮廓边界，避免强光下准星轮廓出现反光模糊的问题，帮助射手更快捕捉到瞄准基准。

关于外形尺寸与安装边界，该零件的整体轮廓高度控制在满足瞄准基线高度要求的范围内，下部环形结构的内径完全匹配汤普森M1A1冲锋枪枪管前端的安装直径，环形结构的壁厚经过强度校核，既保证足够的结构强度承受射击冲击，又不会过度增加枪口部位的重量，影响枪械的整体重心平衡。侧方销钉孔的直径与标准的枪械固定销钉尺寸匹配，孔的轴线与环形结构的轴线保持垂直，保证销钉打入后能够紧密贴合枪管表面的定位凹槽，实现可靠固定。零件的整体外轮廓没有超出枪管周边的安装边界，不会与枪管护套、枪口装置等周边部件产生干涉，装配后准星柱的顶端高度与后方照门的高度匹配，构成的瞄准线高度符合人体工程学设计，让射手在自然贴腮的状态下就能够快速完成瞄准，不需要刻意调整头部位置。在实际建模过程中，需要重点关注环形结构与上部准星凸起的过渡曲面曲率，保证曲面连续顺滑，没有建模过程中产生的棱角、断差，同时要严格控制各个配合面的尺寸公差，尤其是环形内壁的圆柱度、销钉孔的位置度，这些形位公差直接决定了零件加工后的装配性能与实际使用精度。
