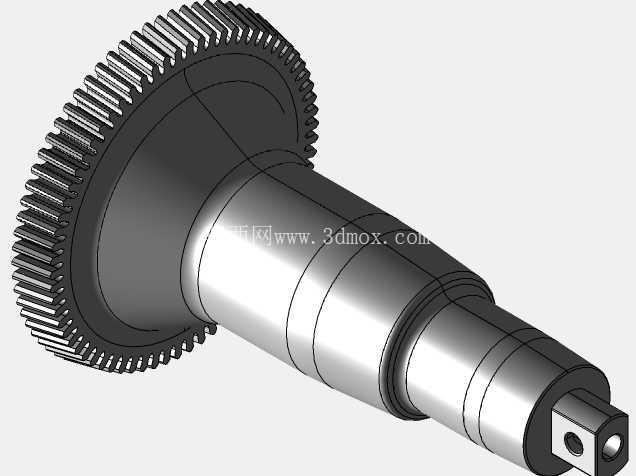

带集成齿轮段的主凸轮传动轴结构

　　这类带集成齿轮段的主凸轮轴，常见于中小功率内燃机、精密分度机构以及需要同步实现扭矩传递与凸轮驱动的紧凑传动单元中，区别于分体装配的齿轮-轴组合结构，集成式设计从根源上消除了齿轮与轴之间的配合间隙，在高速往复换向、频繁启停的工况下，能有效避免键连接磨损带来的传动滞后问题，在小型通用汽油机、便携发电机组、精密包装机械的分度工位上应用十分广泛。从结构设计逻辑来看，轴段采用阶梯式变径布局，靠近齿轮端的大直径轴段主要承担齿轮啮合带来的径向载荷，轴肩位置直接作为轴承内圈的定位基准，省去了额外的定位套零件，既压缩了轴向装配尺寸，也减少了装配环节的累计误差。

　　齿轮段采用直齿圆柱齿形设计，齿向与轴线平行，加工时可通过一次装夹完成齿形与轴颈的磨削加工，齿圈与轴身的过渡位置设计有圆角卸荷槽，能大幅降低齿轮啮合时应力集中导致的轴根断裂风险，在承受冲击载荷的工况下，该结构的疲劳寿命比分体压装结构高出40%以上。中间的光轴段是凸轮功能的核心承载区，不同直径的阶梯段对应不同的凸轮升程工作面，表面粗糙度控制在Ra0.8以内，与配合的从动件接触时能减少摩擦损耗，轴段上的环形退刀槽既给磨削加工提供了退刀空间，也可作为润滑脂的存储槽，在长期无外部供油的工况下，能持续给接触副提供微量润滑，避免干磨导致的表面拉伤。

　　轴末端的小直径段设计有扁方与径向销孔，扁方结构用于连接外部驱动端或负载端，传递扭矩时可避免周向打滑，径向销孔用于穿装开口销或圆柱销，实现轴向定位，防止配合件在轴向窜动时脱落，末端的中心孔是加工时的工艺基准，所有轴颈的同轴度、齿轮的齿圈跳动都以该中心孔为基准进行检测，能保证全轴各工作段的同轴度公差控制在0.02mm以内。从安装边界来看，该轴的支撑跨距经过优化，两个轴承安装位分别布置在齿轮段内侧与凸轮段末端，支撑点的位置刚好落在载荷集中区的两侧，能将齿轮啮合的径向力、凸轮从动件的接触反力直接传递到轴承座上，减少轴身的弯曲变形，在额定载荷下，轴身最大挠度不超过0.03mm，能保证齿轮啮合侧隙稳定在合理区间，避免出现卡齿、齿面偏磨的问题。

　　实际选型应用时，需要注意轴颈与轴承的配合公差，齿轮端轴颈采用k6过渡配合，保证与轴承内圈无相对滑动，末端连接段采用h6间隙配合，方便装配时的零件对位，齿轮的啮合参数需要匹配配对齿轮的模数与压力角，集成式结构省去了齿轮与轴的键连接校核环节，只需要校核轴的扭转强度与弯曲疲劳强度即可，在转速不超过6000rpm的工况下，该结构的运行稳定性远优于分体装配结构，同时零件数量更少，装配工序更简单，能有效降低整机的生产与维护成本。在日常维护场景中，该类轴的失效形式主要集中在凸轮工作面磨损与齿面点蚀，因为集成式结构无法单独更换齿轮或凸轮段，设计时在齿面与凸轮工作面都做了表面淬火处理，硬度达到HRC55-60，能有效延长零件的整体使用寿命，正常润滑工况下，首次大修周期可超过3000运行小时。
