大负载两指气动夹持器结构设计

这款两指式夹持器主要面向工业场景中规则圆柱类、块状工件的自动化抓取转运需求，适配常见的六轴工业机器人、直角坐标机械手的末端法兰安装，可覆盖机加工上下料、仓储码垛、物流分拣、装配线工件转序等多个作业环节。从实际工况适配来看，该夹持器针对300毫米直径以内的未加工毛坯件、半成品工件做了夹持行程匹配，夹指开合行程覆盖从小尺寸棒料到中等尺寸箱体类工件的夹持范围，无需频繁更换夹指即可适配多规格工件的抓取作业，能减少生产线换型时的末端工装调整时间。

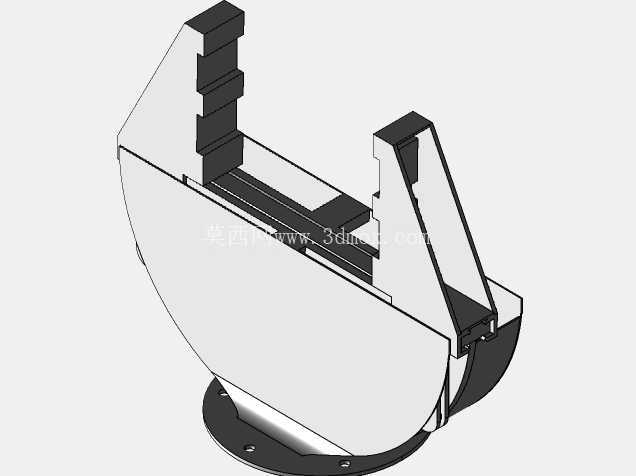

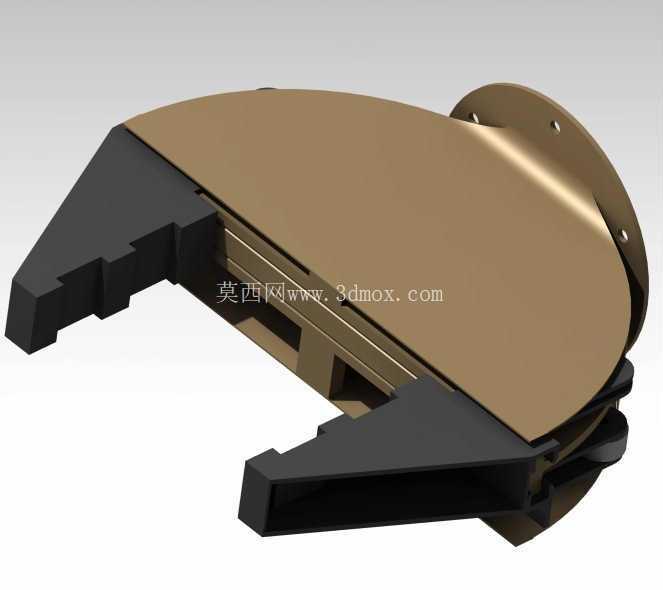

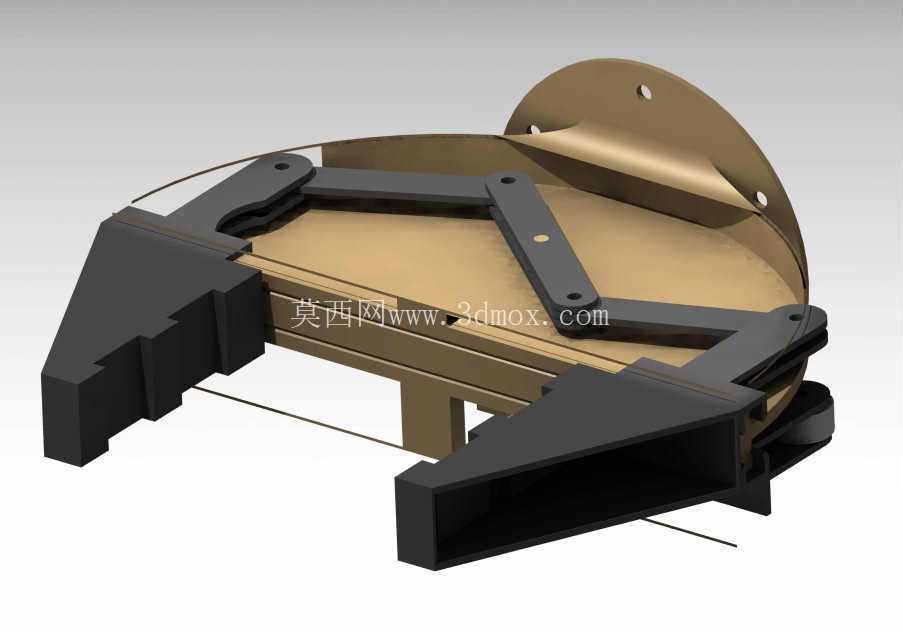

结构设计上，该夹持器采用对称式双指平动布局，驱动部分内置在主体壳体内，没有外露的传动杆件，能避免车间内的切削碎屑、粉尘进入传动间隙造成卡滞，适配多粉尘、多切屑的机加工车间作业环境。夹指部分采用阶梯式齿形结构，不同阶梯位置对应不同直径工件的夹持接触面，夹持小直径工件时利用内侧阶梯面贴合，夹持大直径工件时利用外侧阶梯面承载，接触面做了防滑纹理处理，抓取金属毛坯、塑料壳体等不同材质工件时都能提供足够的摩擦力，避免工件转运过程中出现滑脱偏移。

安装边界方面，夹持器尾部采用标准圆形法兰连接结构，法兰上预留的安装孔位与主流工业机器人末端法兰的孔距参数匹配，安装时无需额外制作过渡连接板即可直接固定，法兰中心预留了气路走线空间，驱动气管、到位检测传感器的线缆可从法兰中心通孔引出，沿机器人手臂走线槽排布，避免作业过程中线缆剐蹭周边设备。整体外形采用半圆弧流线型壳体设计，没有突出的棱角结构，在狭窄空间内作业时能减少与周边工装、工件的碰撞干涉，尤其适合机床内部上下料这类作业空间受限的场景，壳体采用高强度铝合金材质加工，在保证结构刚性的前提下控制整体重量，降低对机械手末端负载的占用，让机器人可承载更重的工件。

功能特性上，该夹持器的夹指导向结构采用加长型线性导轨支撑，相比普通的导柱导向结构，能承受更大的偏载力矩，抓取重心偏移的不规则工件时，夹指不会出现卡滞、偏斜的问题，夹持力保持稳定。夹指的开合动作采用气动驱动，可通过调节供气压力调整夹持力大小，针对易碎工件可降低供气压力避免夹伤工件，针对重型金属毛坯可提高供气压力保证夹持可靠性，夹持器壳体上预留了传感器安装位，可加装磁性开关检测夹指的开合到位状态，将信号接入设备控制系统，实现抓取动作的闭环反馈，避免空抓、夹持不到位造成的工件掉落、设备碰撞问题。

从设计思路来看，这款夹持器没有采用复杂的多自由度结构，而是聚焦通用重载抓取的核心需求，简化传动结构减少故障点，整体零部件数量少，后期维护时仅需定期更换导向件的密封件、清洁导轨即可，维护成本低。夹指部分采用模块化设计，可根据具体作业的工件外形更换定制化的夹指接头，比如加装V型块适配圆柱棒料抓取，加装平胶垫适配表面易划伤的工件，拓展性较强。在尺寸参数匹配上，夹持器整体厚度控制在较薄的范围内，可伸入开口较小的机床工装、料箱内部抓取工件，不会因为本体尺寸过大造成干涉，夹指张开到最大行程时，两指的外侧距离也控制在合理范围内，在料箱密集排布的仓储场景中作业时，不会剐蹭相邻料箱内的工件。

实际应用中，这款夹持器可搭配不同的机械手完成多场景作业，在机加工场景中可配合车床、加工中心完成毛坯上料、成品下料的作业，相比人工上下料能提升作业效率，避免高温切屑、切削液对操作人员造成伤害；在物流分拣场景中可配合输送线完成箱体类货物的码垛、拆垛作业，稳定的夹持结构可适应长时间连续作业的需求，不会因为长时间运行出现夹持精度下降的问题；在装配场景中可配合装配机械手完成零部件的抓取、转序、定位作业，重复夹持精度可满足常规装配作业的定位要求，无需额外增加定位工装即可完成工件的精准放置。
