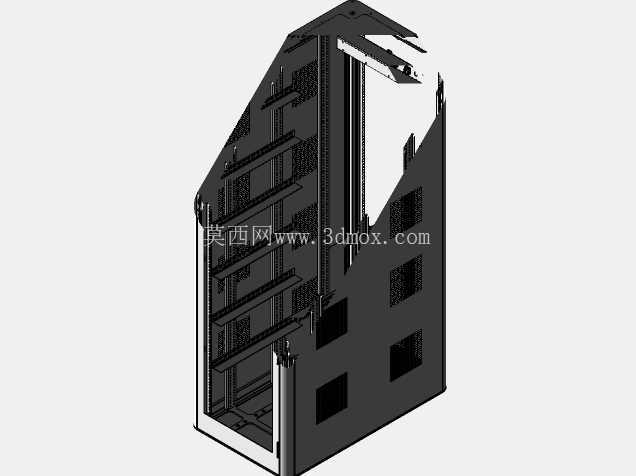

通讯机房用34U标准安装机架结构

　　在通讯机房、数据中心的设备部署场景中，机架是承载各类有源通讯设备、无源配线模块的核心基础结构件，本次涉及的34U规格机架，是针对中小规模通讯节点、边缘计算站点设备高密度部署需求设计的安装载体，区别于常规开放式机架，该结构集成了EMI防护设计，可有效降低外部电磁干扰对机架内敏感通讯设备的信号影响，同时减少内部设备运行产生的电磁辐射向外泄露，满足通讯站点电磁兼容相关部署要求。

　　从实际使用场景来看，这类机架常部署在企业弱电间、运营商边缘接入机房、小型数据中心分区机柜列中，可兼容安装符合19英寸标准安装规范的交换机、路由器、服务器、光配线架、电源分配单元等各类设备，34U的可用安装高度，既可以满足单节点十余台设备的堆叠安装需求，又不会因为机架过高导致顶部设备安装维护不便，适配多数中小机房的层高与操作空间要求。从功能特性上看，该机架采用框架式承重结构，主立柱采用加厚冷轧钢板折弯成型，立柱上预冲有标准间距的安装方孔，可根据设备的实际安装深度灵活调整托板、导轨的固定位置，适配不同深度的设备安装需求；机架侧面预留的通风开孔，可配合机房冷热通道布局形成有效通风路径，避免设备高密度堆叠时出现局部积热问题；集成的DESYS EMI防护罩采用金属屏蔽材质，安装在机架对应区域后可形成连续的电磁屏蔽腔体，对高频电磁干扰的衰减能力满足通讯设备运行的电磁环境要求，无需额外加装屏蔽配件即可完成敏感设备的防护部署。设计过程中，首先明确了19英寸标准机架的安装边界，机架内部净宽度严格符合通用通讯设备的安装尺寸要求，立柱间距公差控制在±0.5mm以内，避免出现设备安装卡滞、固定孔位不对中的问题；整体高度按照34U标准单位高度换算，同时预留顶部与底部的走线空间、底部固定安装的脚轮或支脚安装位，实际落地安装时，可根据现场需求选择固定支脚或万向脚轮配置，方便机房内设备位置调整与布线作业。

　　机架的安装边界设计充分考虑了现场施工的便利性，底部预留的接地螺柱可直接连接机房接地排，满足通讯设备的接地防护要求；前后侧的安装立柱预留足够的线缆走线空间，电源线、信号线可分侧绑扎固定，避免强弱电线路之间产生信号干扰；机架的侧边预留有并柜连接孔位，多台机架并排部署时可通过连接件快速拼接成整列机柜，保证列架整体的结构稳定性，不会因为单台机架受力出现倾斜偏移。从结构强度设计来看，主框架的焊接位置均做了应力释放处理，避免长期承重后出现框架变形，单根立柱的静态承重可满足满配设备的承重要求，不会因为设备长期堆叠出现立柱弯曲、安装位偏移的问题；EMI防护罩的安装采用快拆式结构，日常维护时无需拆卸大量固定螺丝即可快速打开防护罩完成内部设备的调试与线路调整，防护罩与机架主体的连接位置设计有连续导电接触点，保证屏蔽层的电气连续性，避免出现屏蔽缝隙导致电磁防护效果下降。

　　在实际选型应用中，这类带EMI防护的34U机架尤其适合部署对电磁干扰敏感的无线通讯核心设备、高精度信号处理设备，相比普通开放式机架，无需额外配置独立屏蔽机柜即可满足电磁防护要求，可有效降低站点建设的整体成本，同时减少设备部署占用的机房空间；机架的所有安装孔位均做了去毛刺处理，避免施工安装过程中划伤施工人员或损坏设备线缆，外露的结构边缘均做了折弯卷边处理，提升结构强度的同时消除安全隐患。
