军事应用场景高可靠电源管理单元结构设计

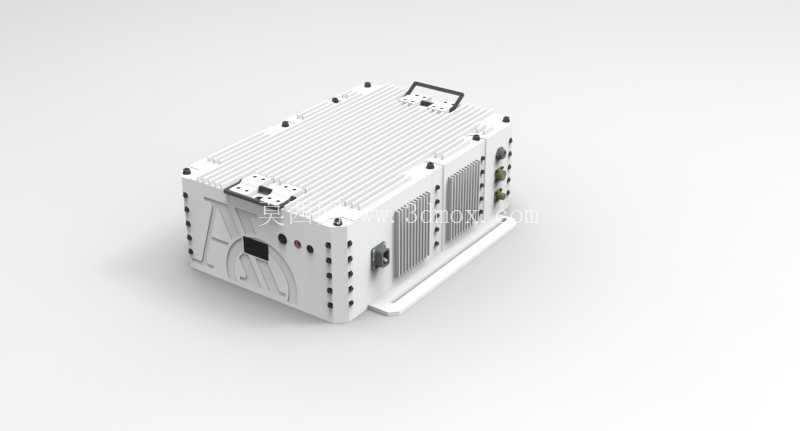

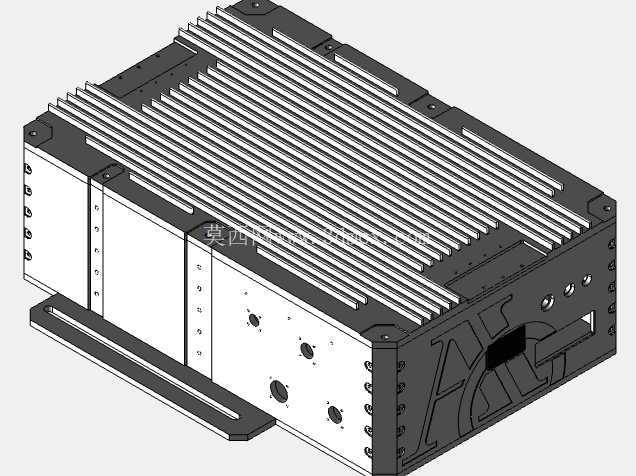

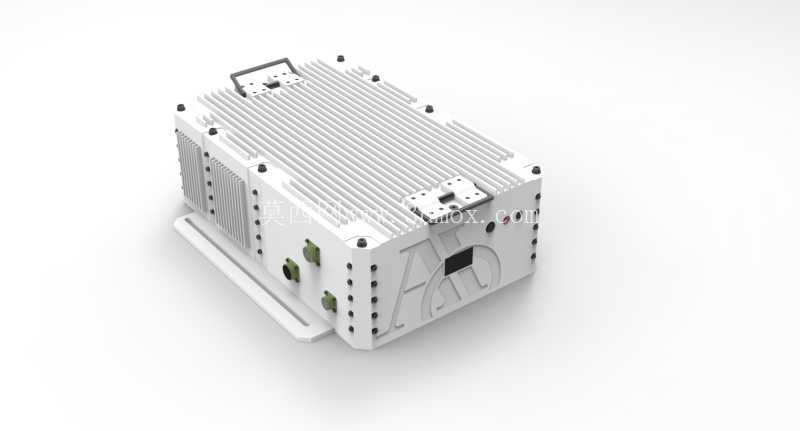

　　在野外机动军事作业场景下，供电系统的稳定性直接决定整套通讯、侦测装备的运行可靠性，这款电源管理单元的结构设计，完全围绕严苛野外工况的使用需求展开。从整机布局来看，顶部采用一体化挤压成型的铝制散热鳍片结构，鳍片走向顺着设备安装后的气流方向排布，没有设置多余的挡风结构，在无额外强制风冷的条件下，就能依靠自然对流带走功率器件工作产生的热量，避免高温环境下功率元件降频或触发过热保护。整机外壳采用拼接式密封结构，侧边的端板通过密集的内六角螺钉与主体框架连接，接缝处预留了密封胶条的安装槽位，能够满足野外作业时的防尘、防淋雨要求，避免沙尘、凝露进入腔体内部损坏电路元件。

　　前面板区域预留了多个圆形连接器安装位，不同孔径的接口分别对应直流输出、信号采集、控制通讯等不同功能的航插，接口位置排布避开了安装固定件的干涉区域，现场接线时不需要额外调整设备姿态就能完成线缆插拔，每个接口旁都预留了标识铭牌的粘贴位置，方便野外运维时快速识别线路定义。底部设置了两个L型安装支脚，支脚上开有长圆形的安装孔，能够兼容安装基面一定范围内的孔位误差，不需要在安装现场重新打孔适配，支脚与主体外壳之间设置了减震垫安装位，可搭配橡胶减震垫使用，抵消机动运输过程中产生的振动冲击，避免内部电路板接插件出现松脱。

　　从内部腔体的分隔设计来看，功率变换区域与控制电路区域做了独立的腔室分隔，功率器件直接通过导热垫贴合在顶部散热鳍片的基座上，减少热传导路径上的热阻，控制板所在的腔室远离发热源，避免高温影响控制芯片的运行精度，同时分隔结构也能阻挡功率部分的电磁干扰串入控制回路，提升设备运行的电磁兼容性。整机的边角位置都做了倒角处理，没有尖锐的凸起结构，避免在狭小装备舱内安装时划伤操作人员或刮损相邻设备的线缆。设备侧面设置了隐藏式的提手结构，提手收纳后与外壳表面齐平，不会额外占用安装空间，单人即可完成设备的搬运与安装作业，不需要额外借助吊装工具，适合野外快速部署的作业需求。

　　在结构强度设计上，主体框架采用高强度铝合金型材加工而成，在满足轻量化要求的同时，能够承受车载、机载场景下的加速度冲击，外壳表面做了硬质阳极氧化处理，耐磨且抗腐蚀，能够适应高盐雾、高湿度的沿海或丛林作业环境。前面板上还设置了状态指示灯的透光窗口，窗口采用耐高温的透明PC材料，与面板之间做了密封处理，运维人员不需要打开设备舱盖，就能直观判断设备的运行状态，快速排查供电故障。设备的整体安装边界充分考虑了标准装备机架的尺寸要求，能够直接适配常用的嵌入式安装舱位，不需要额外设计转接支架，安装时只需要将设备推入舱位，通过底部支脚的固定孔完成锁紧即可，整个安装流程不超过十分钟，完全匹配军事装备快速部署、快速抢修的作业要求。在细节设计上，所有外露的紧固件都采用不锈钢材质，避免长期使用后出现锈蚀导致拆卸困难，设备内部的走线槽都做了圆角处理，避免划伤线缆绝缘层，不同电压等级的走线区域做了物理分隔，满足电气安全间距要求，防止出现高压爬电的安全隐患。
