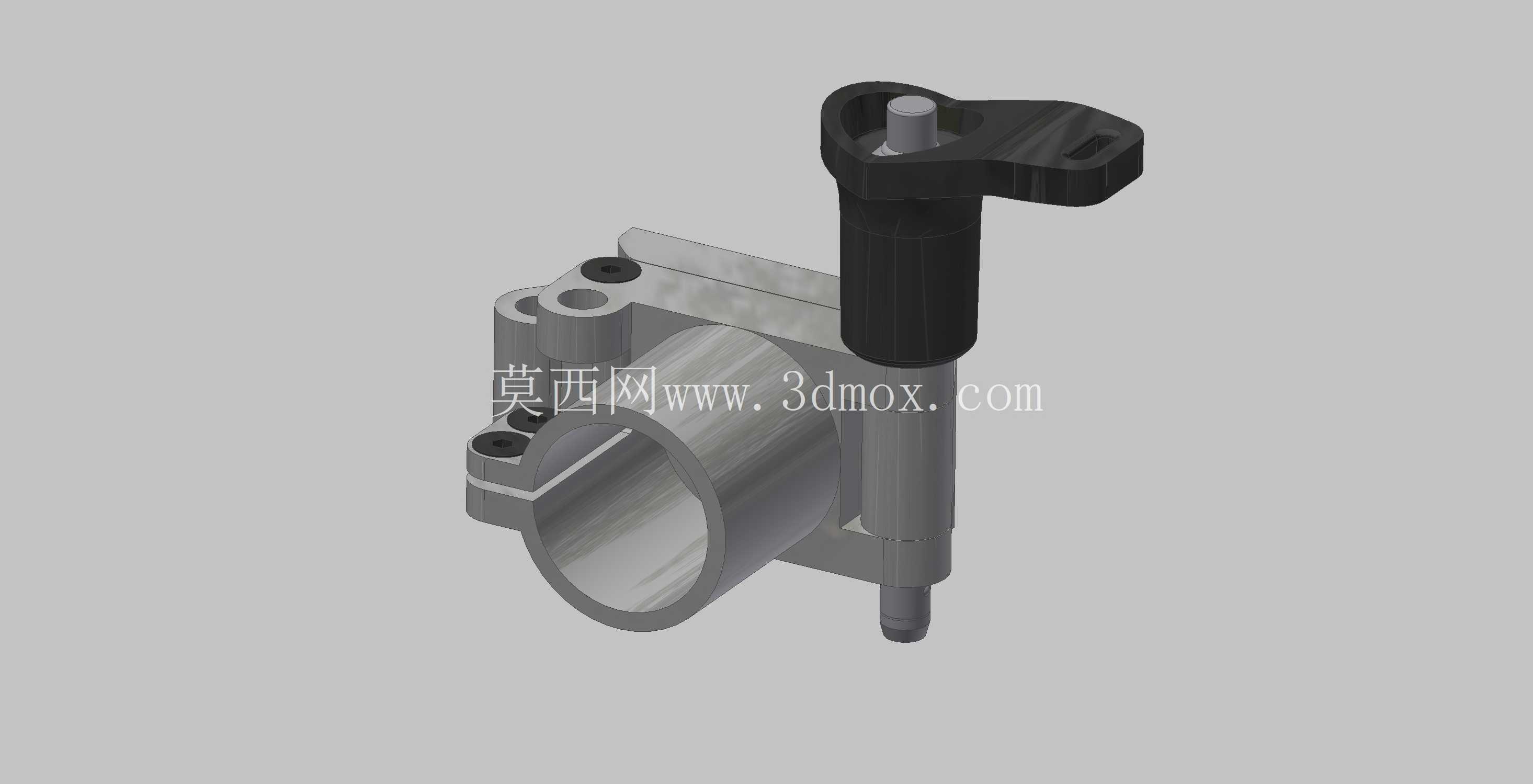

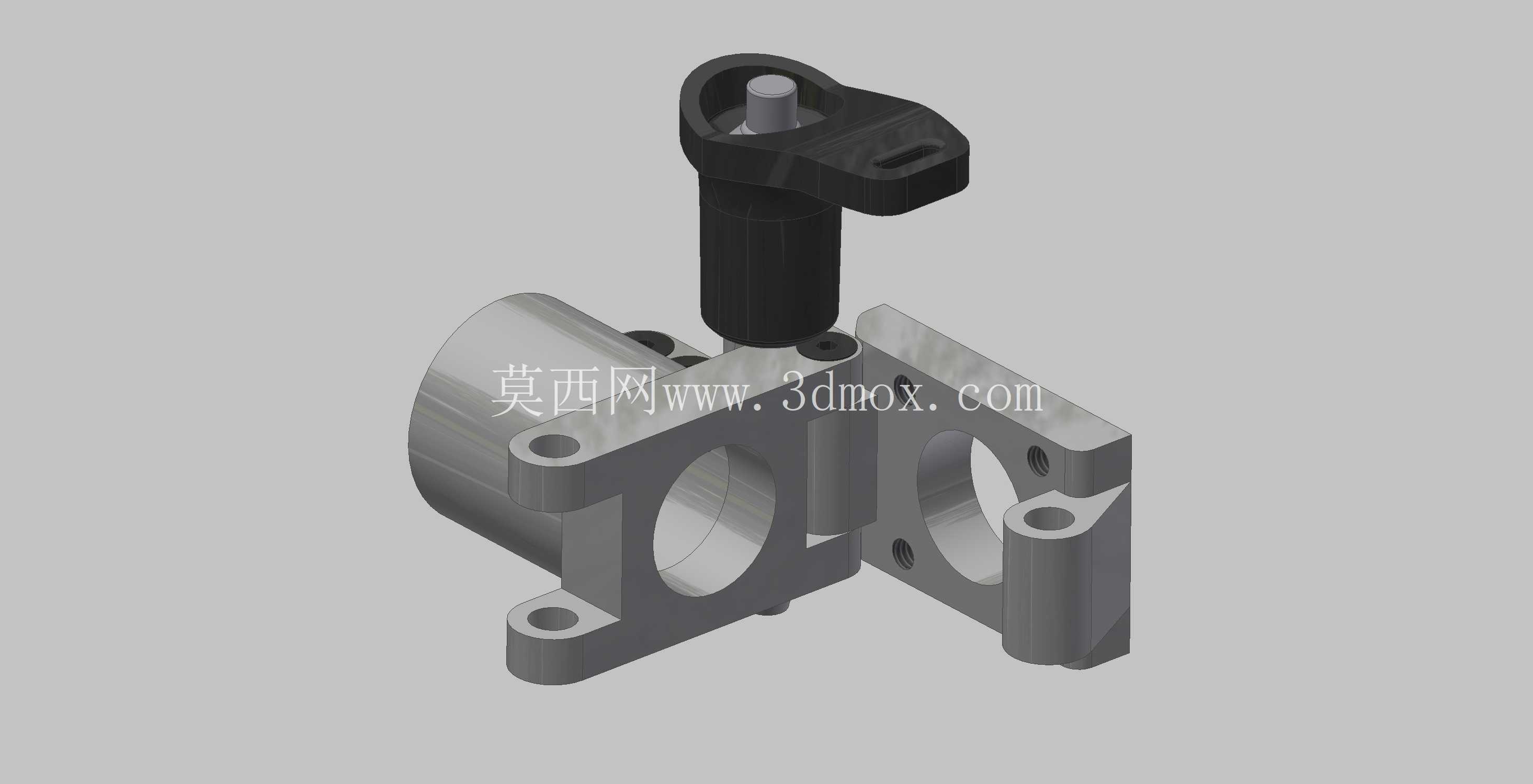

20mm管径直角式无人机机臂折叠铰接构件

在多旋翼无人机的结构设计体系中，机臂折叠构件是兼顾收纳便携性与飞行结构刚性的核心功能部件，这款适配20mm管径的直角折叠铰链，正是针对便携类行业级、消费级无人机的机臂快折需求开发的结构件。从实际应用场景来看，这类折叠铰链主要用于机臂与机身主体的连接位置，解决固定机臂无人机包装运输体积过大、外场携带不便的痛点，尤其适配需要频繁转场作业的航拍、测绘、巡检类无人机，作业人员无需借助额外工具即可完成机臂的展开与收拢操作，大幅提升外场作业的准备效率。

从功能特性层面看，该铰链的折叠行程覆盖0至90度范围，展开到位后与机身主体呈90度直角定位，完全匹配常规多旋翼无人机水平机臂的安装姿态，铰接位置的锁紧结构采用偏心压合式设计，扳动锁紧扳手即可通过偏心结构的过盈压紧力消除铰接间隙，避免飞行过程中机臂出现晃动、振颤问题，保证动力输出的同轴度；收拢状态下机臂可贴合机身侧部，将整机横向占用空间压缩60%以上，适配常规收纳包的尺寸边界。

设计思路上，这款铰链采用分体式夹持结构来适配20mm直径的圆形碳管机臂，夹持段设计有贯通的安装孔位，可通过顶丝或者穿设销钉实现与碳管的刚性固定，避免机臂在夹持腔内出现转动、窜动；铰接转轴位置采用耐磨金属衬套结构，降低反复折叠带来的磨损量，保证长期使用后的铰接精度不会出现明显衰减；锁紧扳手的外形做了圆弧过渡处理，边缘无尖锐棱角，操作时扳动受力面贴合指腹形态，即便是戴薄款劳保手套也能顺利完成锁紧与解锁操作，不会出现打滑、硌手的问题。

从安装边界尺寸来看，铰链的夹持腔内径严格匹配20mm外径的标准圆管机臂，夹持段的轴向长度经过优化，既保证足够的夹持接触面积避免压损碳管，又不会过度占用机臂的有效安装长度，给电机、电调的安装预留充足空间；铰接基座的安装面设置有多个定位螺孔，可直接通过螺丝固定在机身中心板的对应安装位上，安装孔位的位置公差控制在0.1mm以内，能保证四个机臂安装后处于同一水平面上，降低整机调平的工作量。直角定位的结构设计省去了展开后的角度校准步骤，只要锁紧扳手扳动到锁止位置，机臂即可自动保持水平展开姿态，不会出现角度偏差导致的飞行姿态偏移问题。

在结构强度层面，该铰链的受力部位做了局部加厚处理，铰接位置的应力集中区域做了圆角过渡优化，能够承受常规飞行过程中机臂传递的升力与机动飞行时的交变载荷，不会出现结构变形或者断裂问题；锁紧结构的压合面设计有防滑纹路，增大与铰接座的接触摩擦力，即便是在长期振动环境下也不会出现松脱问题，保证飞行过程中的结构可靠性。整体结构没有多余的冗余设计，在保证结构强度与功能完整性的前提下尽可能压缩自身重量，避免给无人机带来不必要的载荷负担，契合无人机结构设计中轻量化与高刚性平衡的核心要求。
