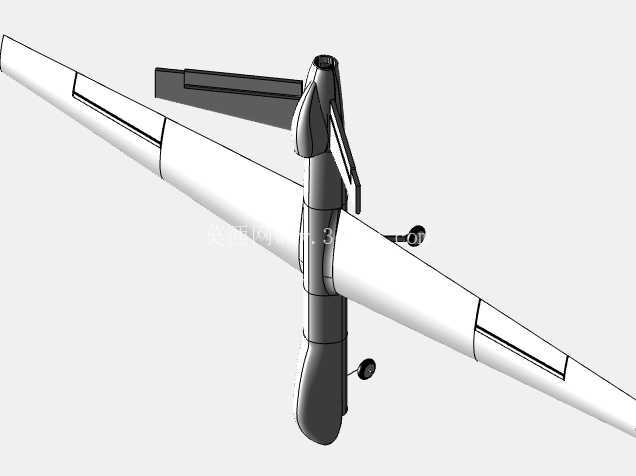

MQ9无人机环形结构安装基座设计

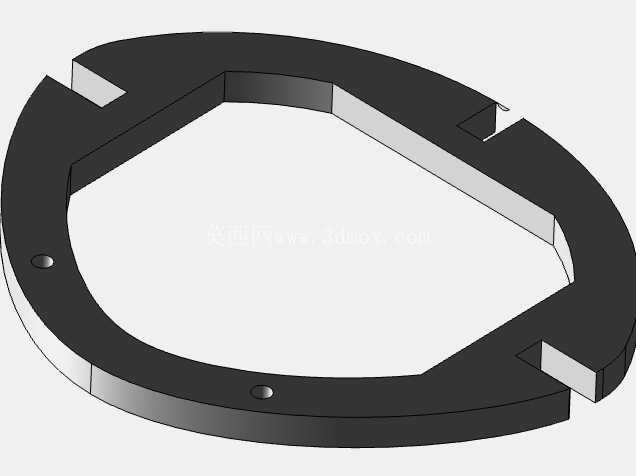

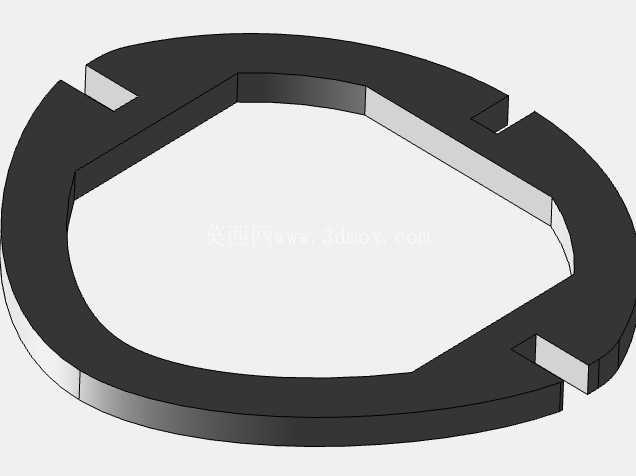

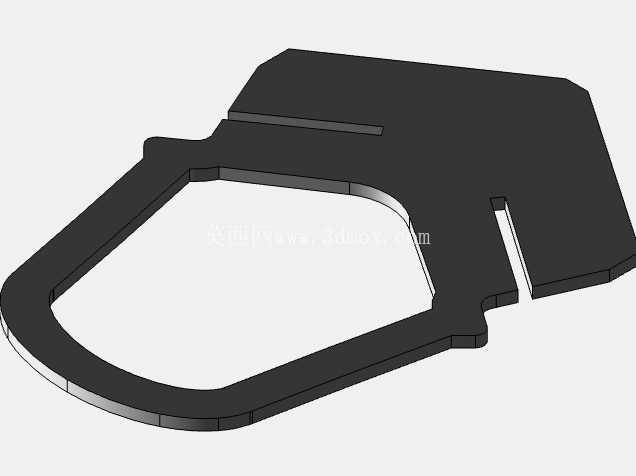

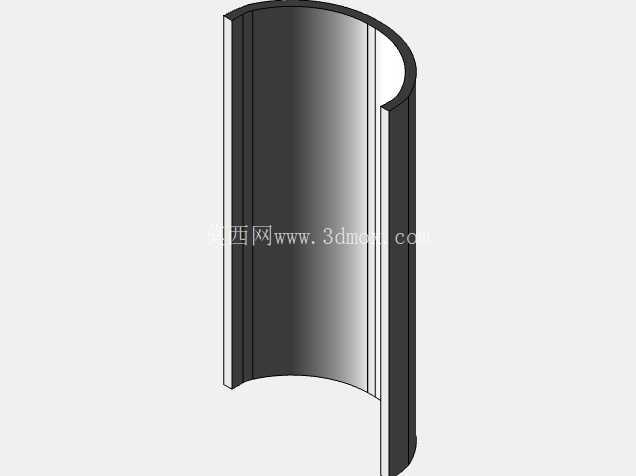

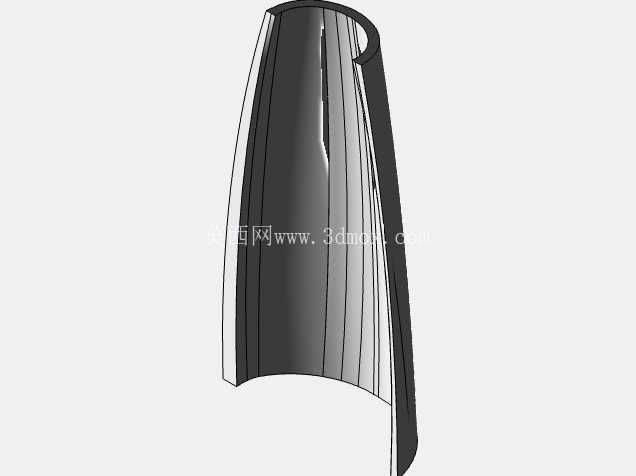

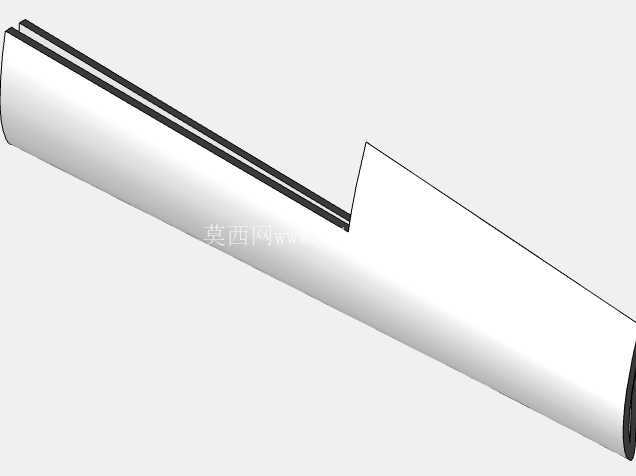

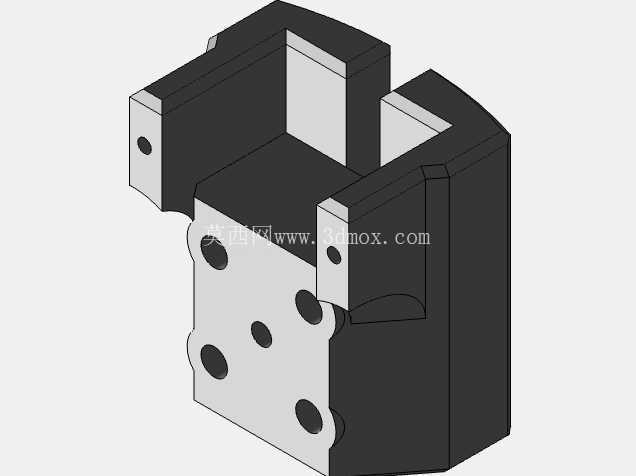

该环形结构件是MQ9类无人机机架系统中的核心安装承载部件，主要承担机载功能模块的定位固定、载荷传导与机架周向结构补强作用，在无人机整机装配体系中处于承上启下的连接位置。从实际应用场景来看，这类环形基座多用于中大型固定翼无人机的中部舱段衔接位置，上方可挂载飞控主板、电池组、任务载荷等核心组件，下方与机身主承力框架、机翼连接段完成刚性固定，飞行过程中需要承受机动动作带来的交变载荷、起降阶段的冲击载荷，同时还要兼顾机载设备安装的位置精度要求，避免飞行振动导致的组件移位、接线松脱问题。

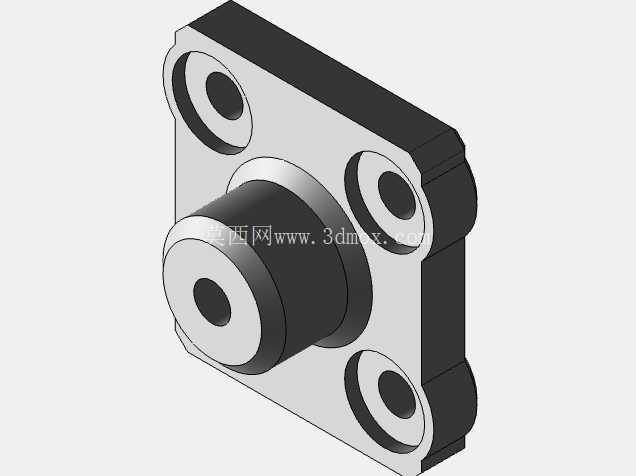

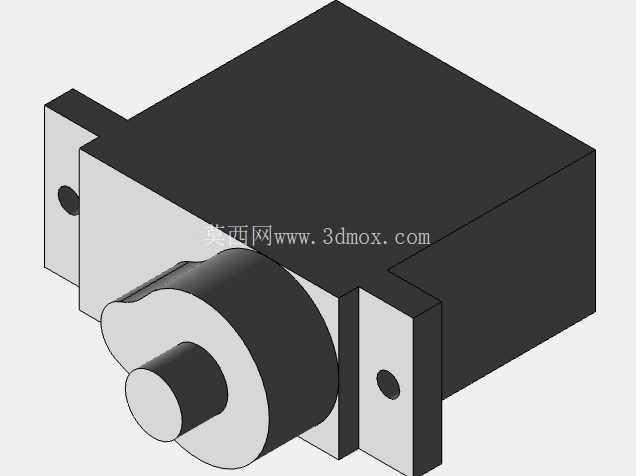

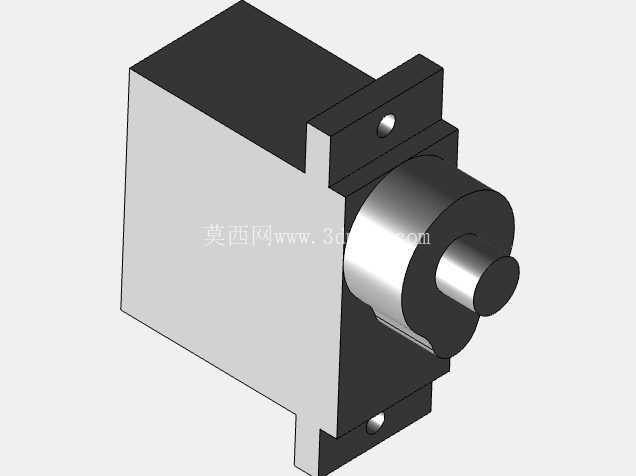

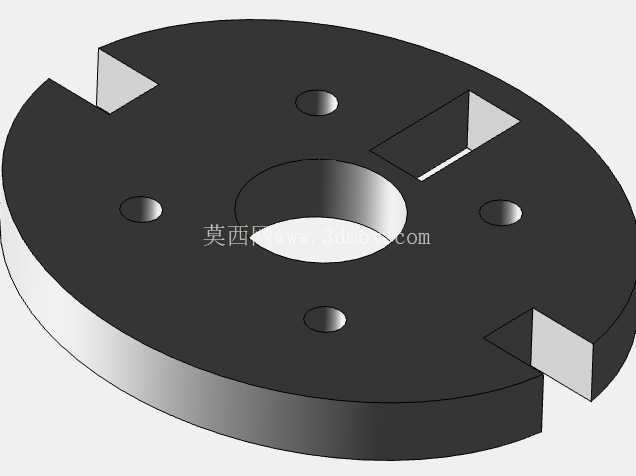

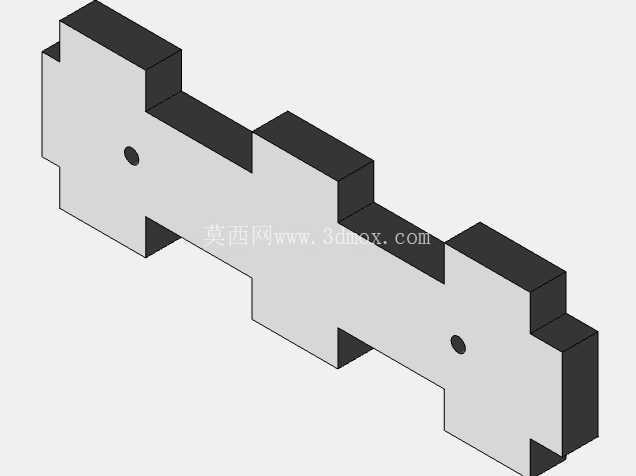

从功能特性上看，该结构采用非对称环形轮廓设计，外圈为适配机身曲面的圆弧过渡形态，内圈做了切边处理形成近似多边形的安装空腔，能够最大化利用机身内部有限的舱内空间，避免与周边的走线槽、舵机拉杆、油路管路等周边组件产生干涉。结构周向均匀分布的四个定位卡槽，是与机身纵梁完成卡接定位的核心结构，卡槽的深度与宽度公差控制在0.1mm级别，装配时可直接卡入对应梁体的凸台位置，无需额外定位治具即可完成快速对位，降低总装环节的操作难度。结构表面预留的沉头安装孔，用于穿设固定螺丝将基座与梁体锁死，沉孔深度经过精确计算，锁付后螺丝端面与基座表面完全齐平，不会突出表面占用上层设备的安装空间。

设计思路上，该结构优先考虑了轻量化与结构强度的平衡，整体采用薄壁环形结构，壁厚根据不同位置的受力情况做了差异化设计：卡槽位置、安装孔位置的壁厚做了局部加厚处理，应对锁付应力与卡接剪切力；非受力区域的壁厚做了减薄处理，在不降低整体结构刚性的前提下尽可能降低零件自重，符合航空类产品对重量控制的严苛要求。结构的所有棱边都做了R0.5的圆角过渡处理，一方面避免锐边在装配过程中划伤操作人员、割破线缆外皮，另一方面能够减少应力集中问题，避免长期交变载荷下棱边位置产生疲劳裂纹。内圈的切边设计并非随意设置，每一处切边的位置都对应了机载设备的安装避让需求：较长的直边位置对应电池组的侧边定位，短切边位置对应电调模块的出线口，斜向切边位置对应舵机控制线的走线通道，所有轮廓尺寸都经过装配干涉校验，确保周边组件安装后不会出现空间冲突。

从安装边界来看，该环形基座的外圈最大直径适配对应型号无人机的机身中段内径，安装时不需要对机身蒙皮做额外裁切，可直接嵌入机身预设的安装位；内圈的有效安装空间可容纳最大尺寸符合空腔轮廓的方形功能模块，模块安装后与基座内圈的间隙控制在1mm左右，既可以预留缓冲泡棉的粘贴空间，也能避免间隙过大导致模块飞行过程中产生晃动。四个卡槽的中心连线形成的定位基准，与机身的中心轴线完全重合，装配后可保证上层安装的飞控模块、传感器组件与机身轴线的同轴度误差控制在允许范围内，避免因安装偏差导致的传感器数据漂移、飞行姿态控制精度下降问题。结构底部的平面度公差控制在0.05mm以内，与机身框架的安装面完全贴合，锁付后不会出现局部翘曲，保证载荷能够均匀传导到整个机身框架，避免局部应力过大导致的结构变形。

在实际工程应用中，这类结构件通常采用高强度工程塑料注塑成型或者铝合金铣削加工，根据无人机的起飞重量与载荷等级选择对应材料：小载荷训练用机型可采用玻纤增强尼龙材料，进一步降低自重与生产成本；大载荷作业用机型则采用7075铝合金硬质阳极氧化处理，提升结构强度与耐磨性能，满足长航时、复杂工况下的使用需求。结构设计时已经预留了标准件的安装公差，可直接适配市面上通用的M2、M2.5规格航空螺丝，不需要单独定制非标紧固件，降低后期维护的配件成本。
