雷神RM747T双运放TO-100封装结构

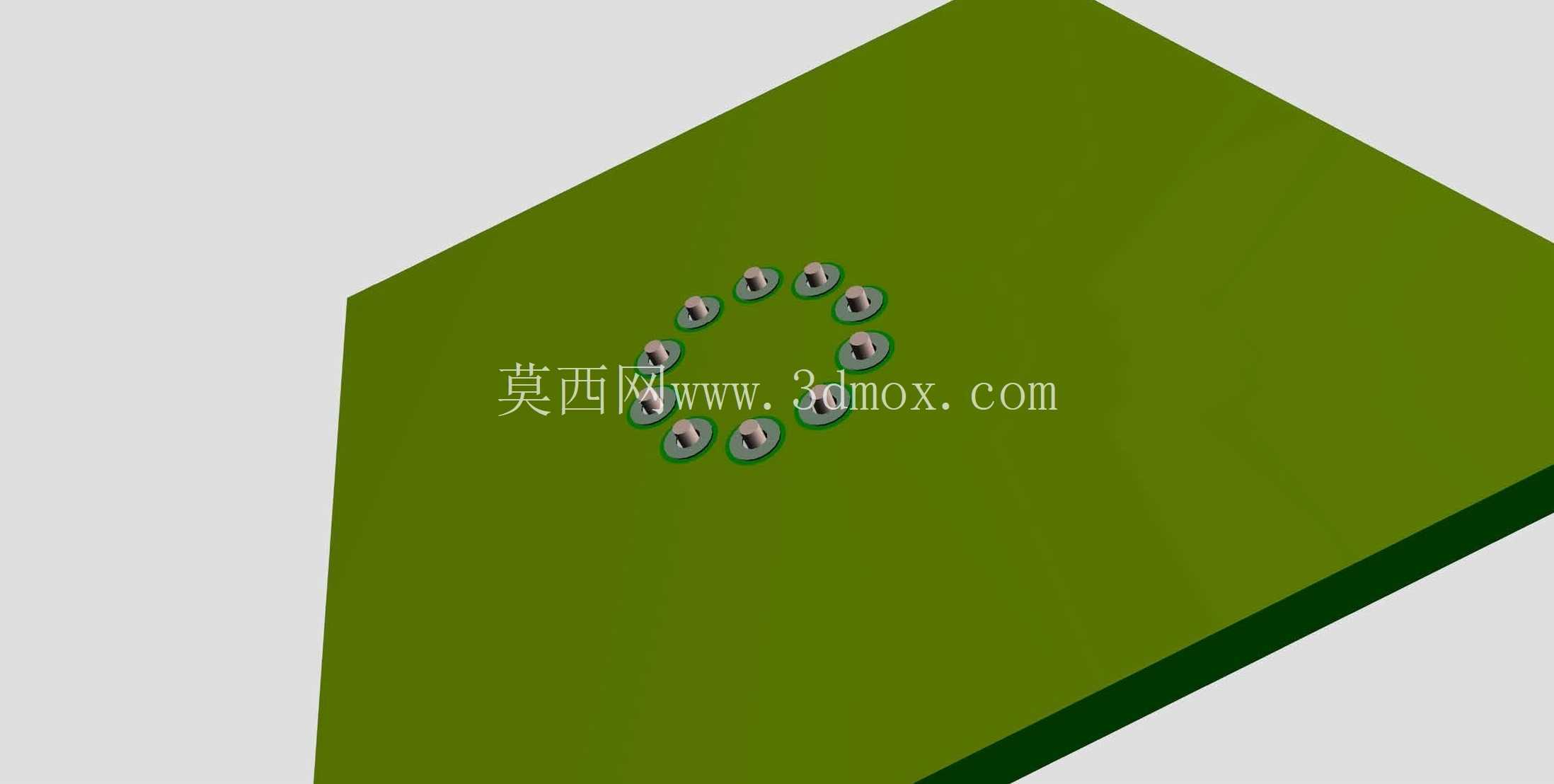

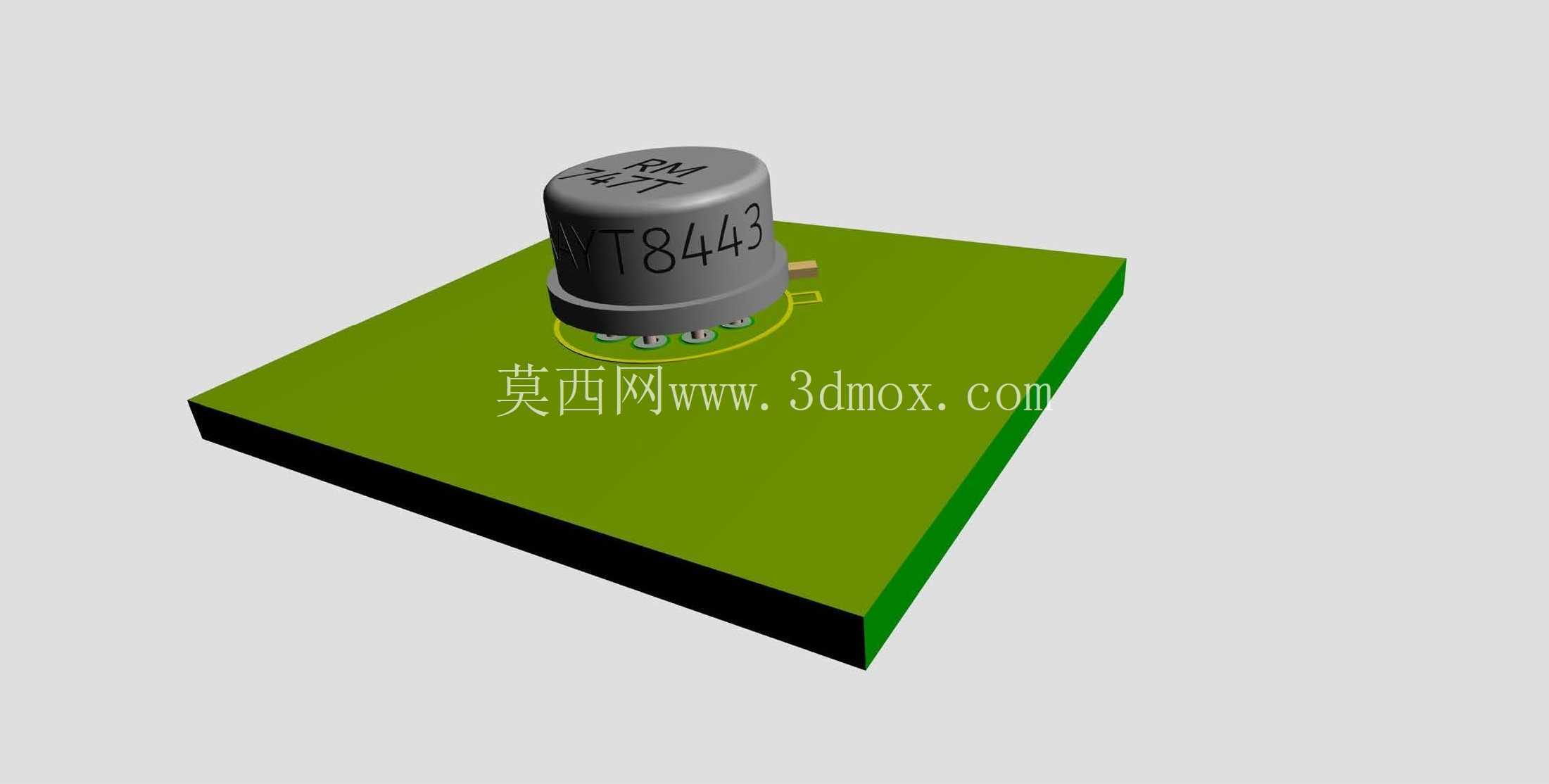

　　在航空机载导航面板的信号调理链路里，这类金属圆壳封装的双运算放大器承担着传感器小信号放大、阻抗匹配的核心作用，早年的军机航电设备对元器件的抗振、耐温性能要求极高，TO-100这类金属气密封装的器件，能在高过载、宽温变的机舱环境下长期稳定工作，避免塑封器件易出现的引脚氧化、密封失效问题。做这类器件的逆向建模时，首先要匹配实际PCB焊接的安装边界，常规1.6mm厚度的电路板上，这类器件的引脚伸出焊接面的长度需要控制在0.5mm，既保证焊锡能充分浸润引脚形成可靠焊点，又不会因为引脚过长导致波峰焊时连锡、或是组装时和底层走线、结构件发生干涉。

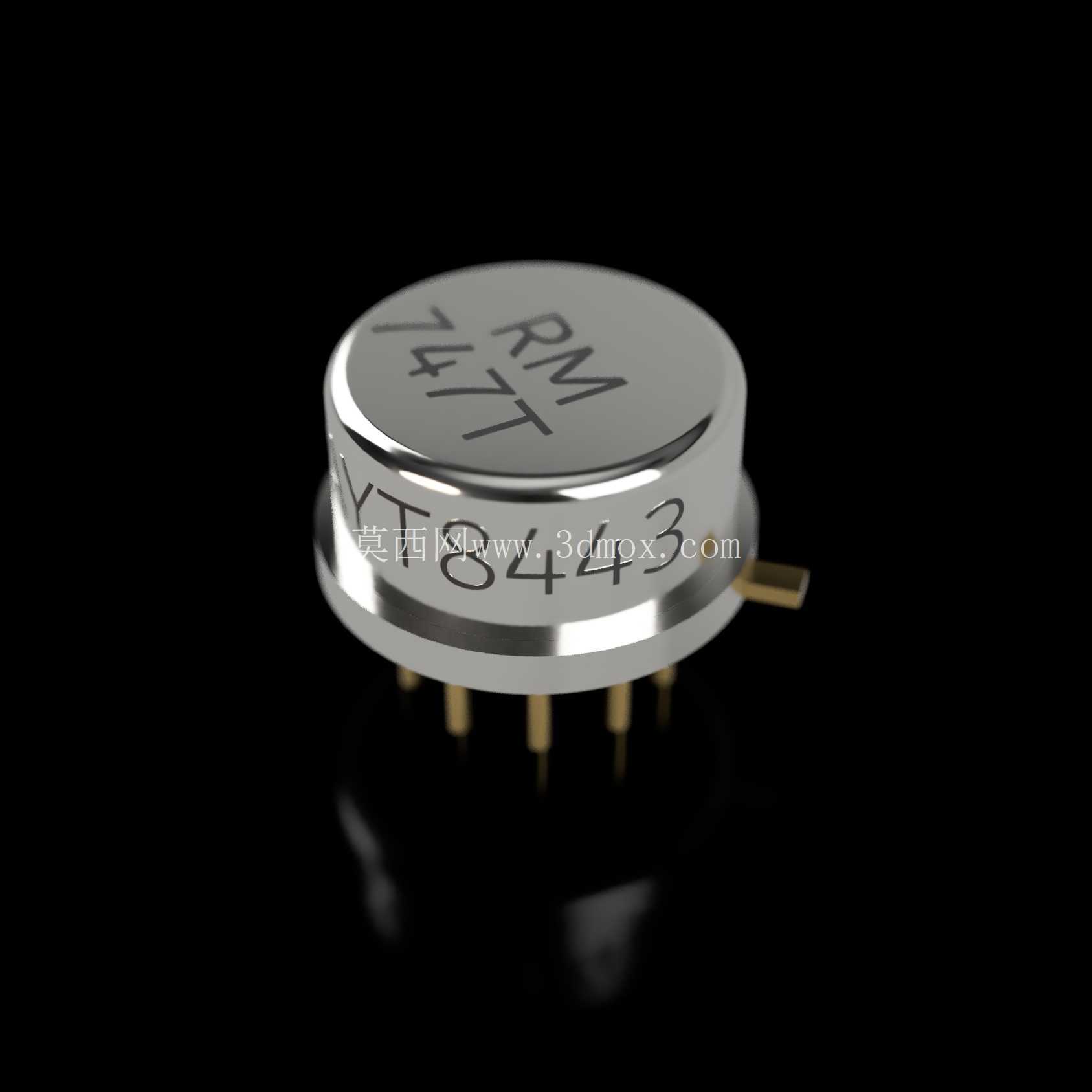

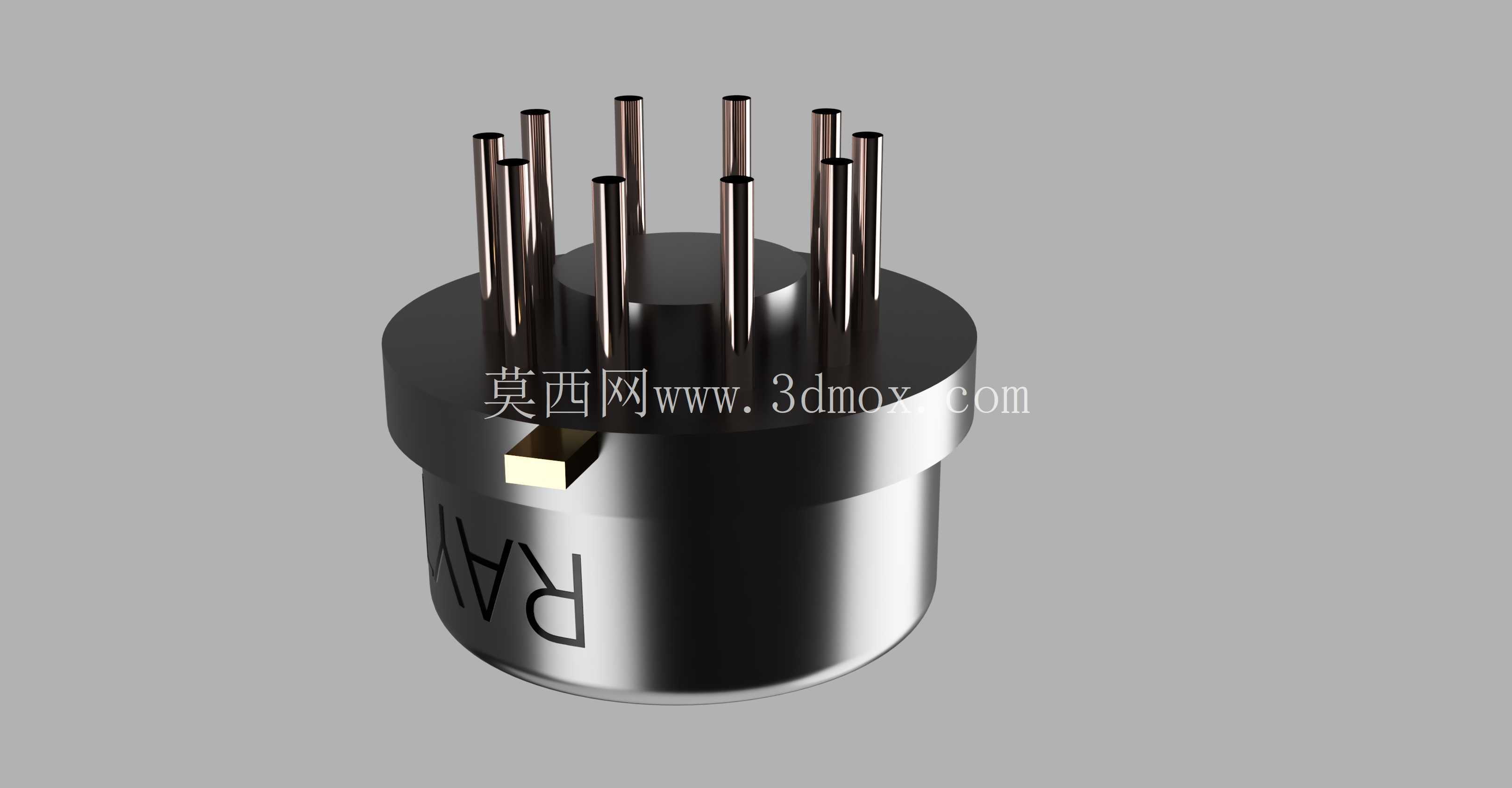

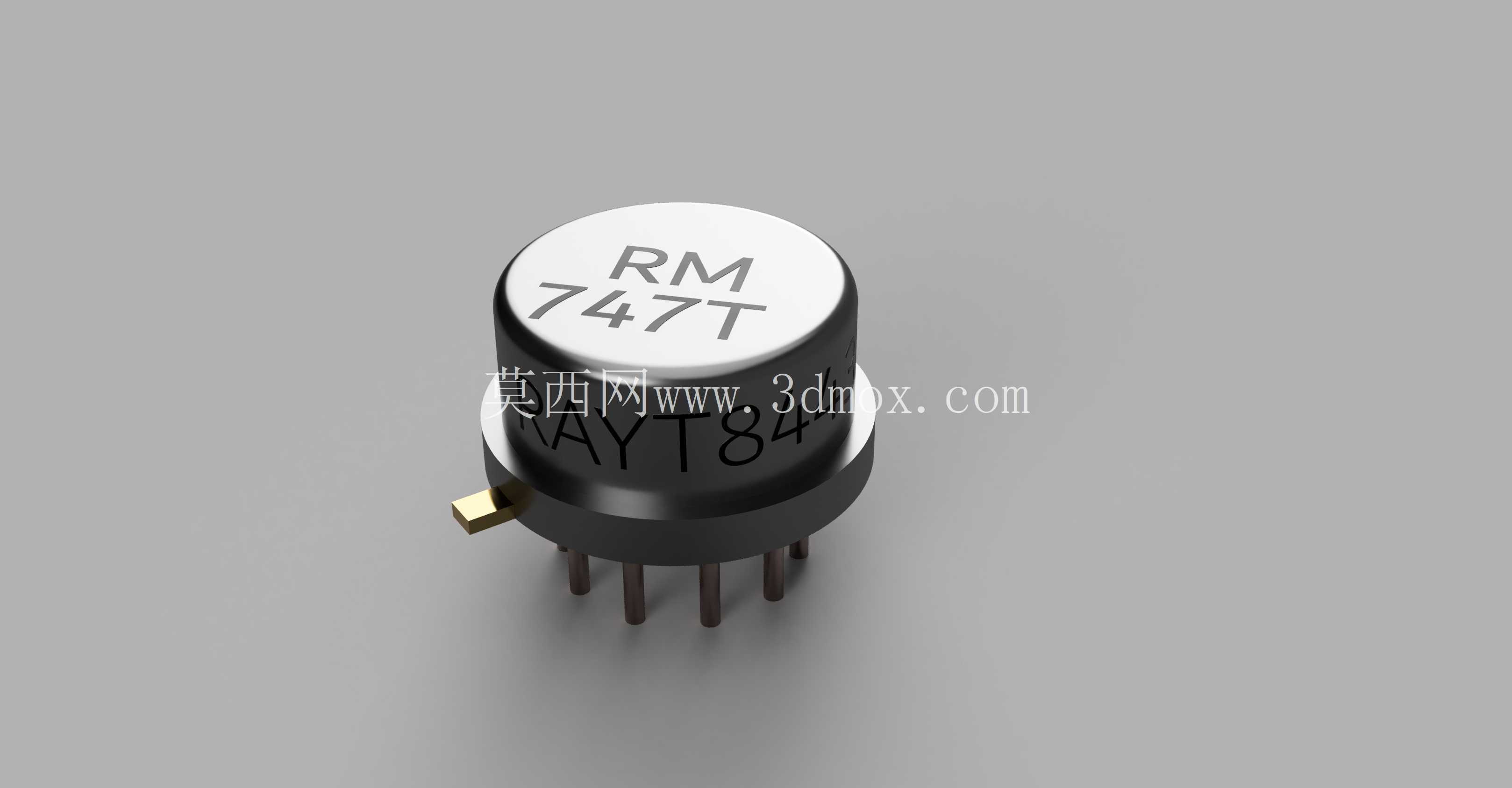

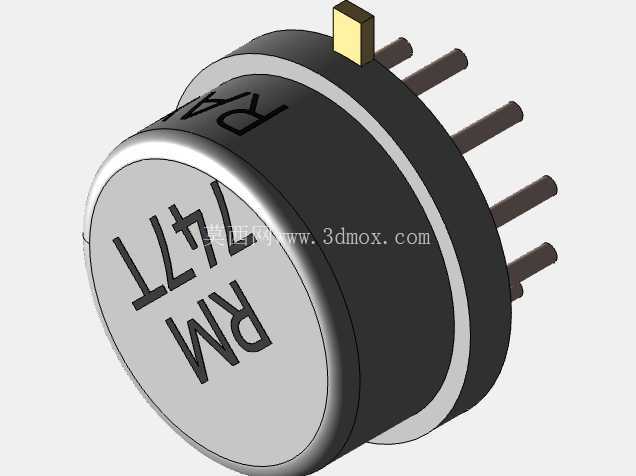

　　从结构设计角度看，这款双运放采用10引脚圆形直插布局，引脚沿金属底座圆周均匀分布，顶部的金属帽通过冷压工艺和底座封接，表面丝印的型号标识是生产环节追溯批次、参数的核心标记，建模时需要还原丝印的字符比例、位置，不能随意偏移字号。器件侧面预留的定位凸点，是PCB组装时防呆的关键结构，对应PCB焊盘上的定位缺口，能避免插件时引脚顺序插反，造成电路功能失效，这个凸点的突出高度、和相邻引脚的角度偏差，都需要严格按照实物测绘尺寸还原，否则做PCB封装匹配时会出现插件卡滞。

　　实际电路应用中，这类通用双运放可以同时处理两路独立的模拟信号，在老旧航电设备的维修替换场景里，精准的三维模型能帮助维修人员提前做装配干涉检查，尤其是在导航面板这类内部空间极度紧凑的设备里，器件顶部和上层屏蔽罩的间隙、引脚和周边贴片元件的安全距离，都需要通过三维模型提前校核，避免组装时出现器件磕碰、引脚短路的问题。建模过程中，金属外壳的表面质感、引脚的镀层色泽都需要贴合实物状态，金属帽的哑光顶面和侧面的金属光泽差异，引脚表面的镀锡层质感，都要对应实际器件的加工工艺，不能做过度的艺术化渲染，要满足结构评审、装配仿真的实际使用需求。

　　圆形封装的径向尺寸、引脚的直径、引脚之间的节距，都是和PCB封装匹配的核心参数，测绘时需要用千分尺逐一测量每个引脚的位置度偏差，还原实物的生产公差，避免模型尺寸过于理想化，导致实际生产的PCB焊盘和器件引脚不匹配。这类金属封装的运放，相比常见的塑封双列直插器件，抗电磁干扰能力更强，金属外壳可以直接接电路地，形成屏蔽腔体，减少外部电磁辐射对内部放大电路的干扰，这也是早年高精度模拟电路、机载航电设备大量采用这类封装的核心原因，建模时外壳的壁厚、内部腔体的预留空间，也需要参考同规格器件的封装标准做合理还原，保证模型的结构合理性，不会出现壁厚过薄不符合实际加工工艺的问题。在做设备维修的逆向工程时，这类器件的模型还可以用于定制加工转接板，当原型号器件停产时，可以通过转接板把新型号的表贴器件转换为TO-100的引脚定义，直接替换原有电路板上的老旧器件，不用重新设计整块电路板，大幅降低老旧航电设备的维修成本，这时候精准的引脚位置、安装尺寸模型，就是转接板设计的核心依据，哪怕0.1mm的尺寸偏差，都可能导致转接板无法顺利插入原有焊盘。
