TO-99封装LF156H八引脚运算放大器结构

在航空机载导航面板、工业精密测控板卡、高可靠性音频前级电路这类对器件抗振性、温度适应性有严苛要求的场景里，TO-99金属封装的运算放大器始终是小信号处理链路的核心选型之一，这类封装的器件相比塑封器件，拥有更好的气密性与电磁屏蔽能力，能在高湿度、强电磁干扰、宽温变的工况下保持稳定的信号放大性能。本次还原的LF156H运算放大器结构，完全围绕实际PCB焊接装配的需求展开建模，没有做多余的外观美化，所有结构尺寸都匹配实际量产器件的安装边界。

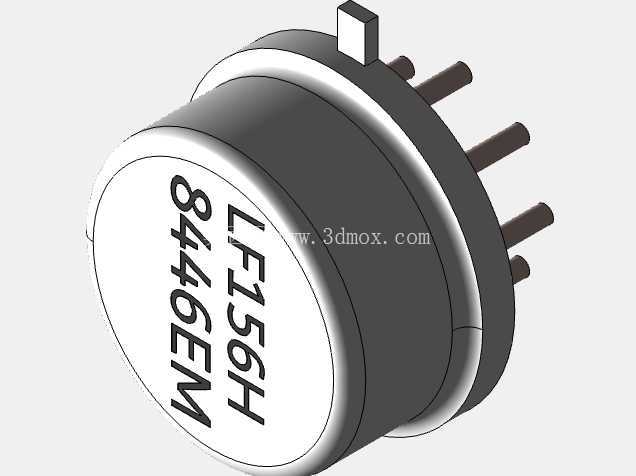

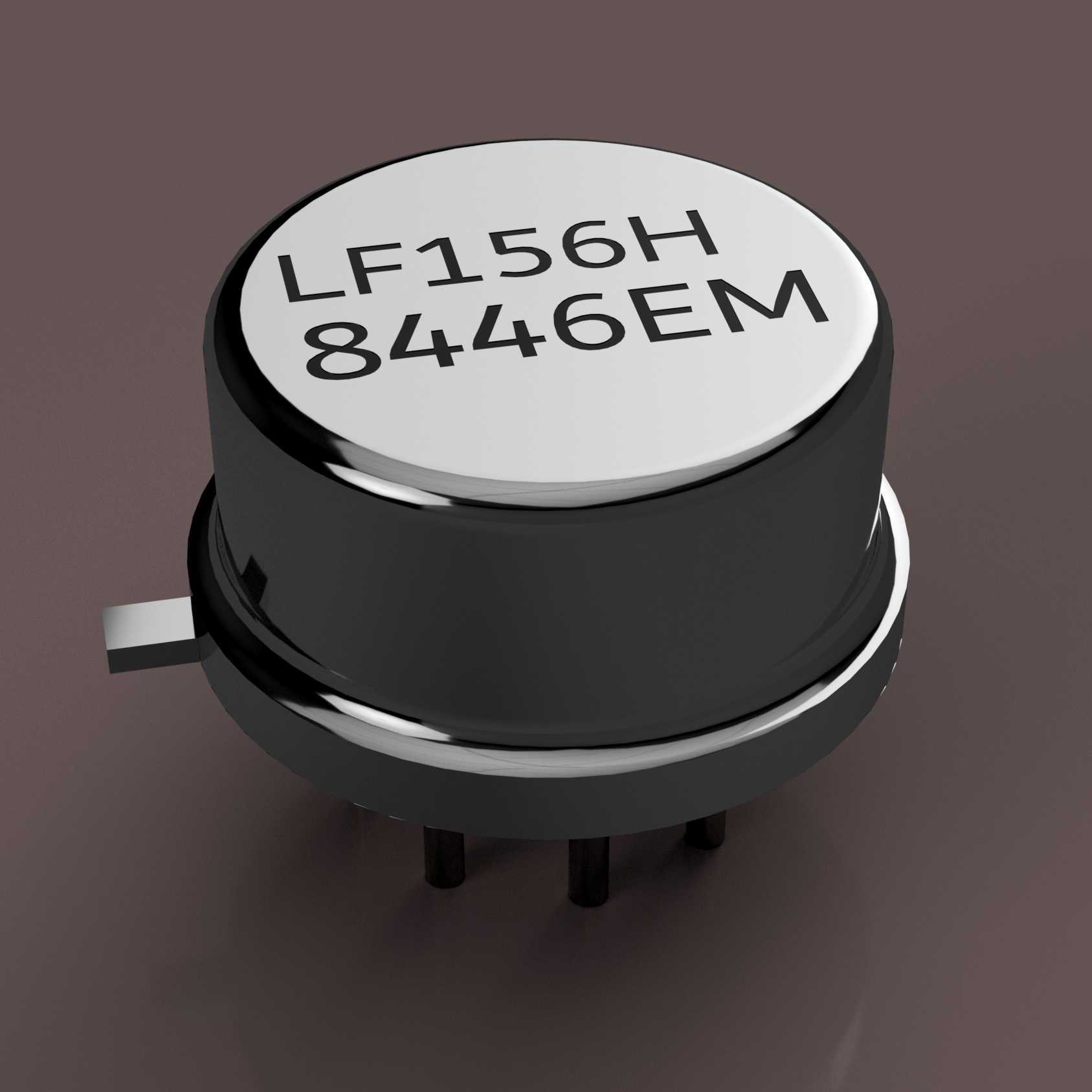

从结构细节来看，器件主体为圆柱形金属管壳，顶部圆形金属帽表面印有器件型号标识，管壳侧壁延伸出8根径向排布的直插引脚，引脚直径匹配标准1.6mm板厚通孔的焊盘设计，引脚伸出管壳基准面的长度经过校准，在标准厚度电路板上完成波峰焊或手工焊接时，引脚穿过焊盘后突出板面的长度控制在0.5mm，既不会因为引脚过长导致焊接后剪脚工序额外增加工时，也不会因为引脚过短造成焊锡浸润不足、焊接强度不够的问题。管壳顶部的定位凸块是建模时特意还原的细节，这个凸块对应引脚1的位置，在PCB Layout阶段做封装库时，会以这个凸块为定位基准匹配丝印框，生产线上的操作人员插件时可以快速识别引脚方向，避免反向插装导致的电路功能失效，大幅降低插件工序的出错率。

建模过程中优先保证安装配合尺寸的精度，管壳的外径、引脚的中心距、引脚的排布角度都严格参照器件实际安装尺寸设定，在做整机结构装配校验时，可以直接将该模型导入PCB装配环境，检查器件与周边结构件的干涉情况：比如板卡上靠近该运放位置的屏蔽罩高度是否足够、相邻接插件的插拔空间是否会被管壳阻挡、走线时引脚间的安全间距是否符合安规要求。金属管壳的壁厚也按照实际器件的冲压件厚度还原，在做热仿真分析时，可以基于这个模型的结构参数，计算器件工作时的管壳散热面积，评估长时间满功率工作时的结温是否在器件额定工作范围内，避免因为散热设计不足导致的器件温漂过大、寿命缩短问题。

不同于很多仅做外观示意的电子元件模型，这个结构模型的引脚根部做了实际器件存在的应力释放圆弧过渡，还原了引脚与玻璃绝缘子封接位置的结构细节，在做板卡抗振仿真时，可以准确模拟引脚在振动工况下的受力情况，评估不同振动频率下引脚的疲劳强度，对于机载、车载这类有强振动要求的设备设计来说，这个细节的还原能让仿真结果更贴近实际工况，提前规避引脚断裂、封接处漏气的可靠性风险。管壳底部与PCB板面贴合的基准面做了平面度的细节处理，装配时器件可以平稳贴靠在PCB丝印面，不会出现因为模型基准面不平导致的装配位置偏移，在生成BOM表与装配工艺文件时，也能基于这个模型给出准确的插件高度参数，给波峰焊的锡炉高度、过炉治具的避让槽设计提供准确的尺寸参考。

在电路设计的原型验证阶段，准确的三维模型还能帮助结构工程师提前评估板卡的整体堆叠高度，比如多块板卡对插的设备里，这个运放的高度是否会和上层板卡的底面发生干涉，是否需要调整板卡间距或者更换更低高度的器件，省去了打样后才发现装配干涉的返工成本。对于做逆向工程复刻老旧设备板卡的场景来说，这类停产老型号器件的准确模型，能帮助工程师在没有原厂尺寸手册的情况下，快速完成PCB封装库的制作与板卡的结构适配，不用反复测量实物尺寸调整模型参数，大幅缩短老旧设备维修、复刻的开发周期。
