双环连接式传动连杆结构设计

在各类需要往复动力传递、铰接联动的机械结构中，这类双环式连杆是极为常见的受力构件，日常能在小型内燃机配气机构、轻工机械的往复进给单元、手动工装的夹紧联动结构、甚至部分民用五金的铰接传动部位见到它的身影。它的核心作用是在两个做相对摆动或定距往复运动的部件之间传递拉力与推力，相比单臂式连杆，双环对称的结构能让受力分布更均匀，避免单侧偏载带来的铰接孔快速磨损问题。

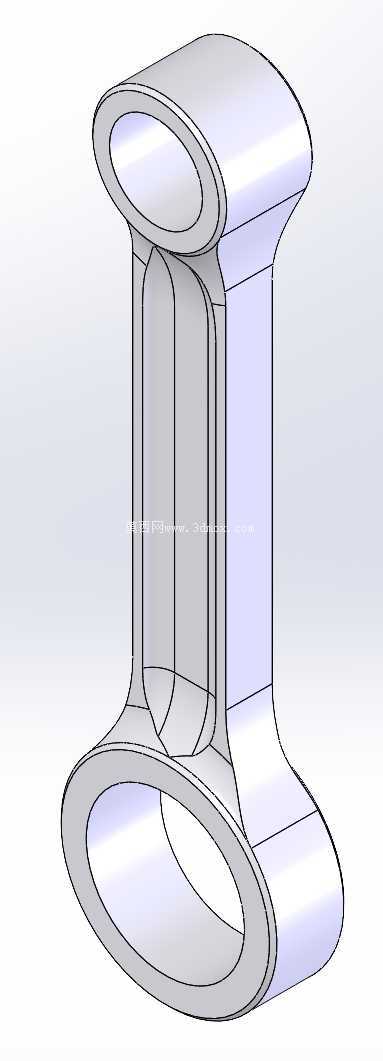

从结构设计逻辑来看，两端的环形铰接端是核心的受力配合部位，设计时需要匹配对应直径的铰接销轴，内孔的公差通常会根据配合需求选择间隙配合或过渡配合，若用于高速往复场景，内孔位置还需要预留衬套安装位，用来降低铰接部位的磨损速率，延长构件整体使用寿命。中间的连接臂采用了对称的收腰式结构，并非等截面直臂设计，这种结构一方面是在保证整体抗弯、抗扭强度的前提下，尽可能去除非受力区域的材料，降低构件自身重量，减少往复运动过程中的惯性负载，另一方面对称的曲面过渡能避免直角位置的应力集中，在承受交变载荷时不会在转角位置率先出现疲劳裂纹。

实际选型应用时，首先要确认两端铰接孔的中心距，这个尺寸直接决定了联动机构的运动行程范围，中心距偏差过大会导致机构卡滞、运动轨迹偏移，甚至在运行过程中出现干涉问题。两端环形结构的外径尺寸需要匹配安装空间的边界要求，要保证连杆在整个摆动行程范围内，不会和周边的机架、其他运动构件发生刮碰，尤其是环形结构的外侧圆弧面，在最大摆角位置要预留至少2mm以上的安全间隙，避免运行过程中出现摩擦损耗。中间连接臂的厚度尺寸需要根据实际传递的载荷大小核算，若用于大推力的冲压联动场景，需要适当增加臂厚提升截面抗弯模量，若用于轻载的手动操作机构，则可以在强度允许范围内适当减薄，进一步降低构件自重。

这类连杆的受力特点是长期承受交变的拉压载荷，部分摆动角度较大的应用场景还会承受附加的弯曲力矩，因此建模过程中所有的转角位置都做了圆角过渡处理，没有尖锐的直角棱边，从根源上降低应力集中系数。两端铰接孔的端面设计为平整的贴合面，用来和铰接部位的垫片、轴套端面配合，保证销轴安装后不会出现轴向窜动。整体结构为对称式设计，加工时可以一次装夹完成两端孔的镗削加工，能有效保证两端孔的平行度要求，避免因为孔位歪斜导致的安装别劲问题。

在装配适配环节，需要注意连杆两端铰接孔的轴线平行度公差，通常要控制在0.02mm/100mm以内，否则会导致销轴安装后出现偏磨，短时间内就会出现铰接间隙过大、机构运行异响的问题。如果是用于有防尘要求的设备场景，还可以在两端环形结构的外侧加装防尘密封圈，避免粉尘、碎屑进入铰接配合面，延长润滑维护周期。不同于定制化的异形连杆，这种对称双环结构的连杆通用性较强，只要中心距、铰接孔直径、安装边界尺寸匹配，就可以在不同的传动机构中替换使用，不需要针对特定设备做额外的结构修改。

从建模细节来看，中间连接臂和两端环形结构的衔接位置做了顺滑的曲面过渡，没有明显的拼接棱线，这种结构在采用锻造工艺毛坯生产时，金属流线能顺着构件的受力方向分布，大幅提升构件的整体疲劳强度，相比焊接拼接的连杆结构，整体式的结构不存在焊缝应力集中的问题，能承受更大的冲击载荷。在做运动仿真验证时，需要重点校核连杆在两个极限摆动位置的空间占位，确认和周边构件的最小安全间隙，同时要核算整个运动行程内的传动角变化，避免出现传动角过小导致的机构死点问题，保证动力传递的顺畅性。
