0.50口径弹链M9金属链节结构

　　该链节属于可散式金属弹链的单个连接件，主要服务于大口径自动武器的连续供弹链路。链节在成串装配后，能够逐发约束0.50口径弹药的弹体位置，并在供弹过程中把弹药按固定节距送入受弹机构；当弹药被抽离后，相邻链节之间的约束解除，链节可从链路中分离，从而减少退链空间占用，也便于供弹机构在有限机匣宽度内完成横向或纵向输弹。

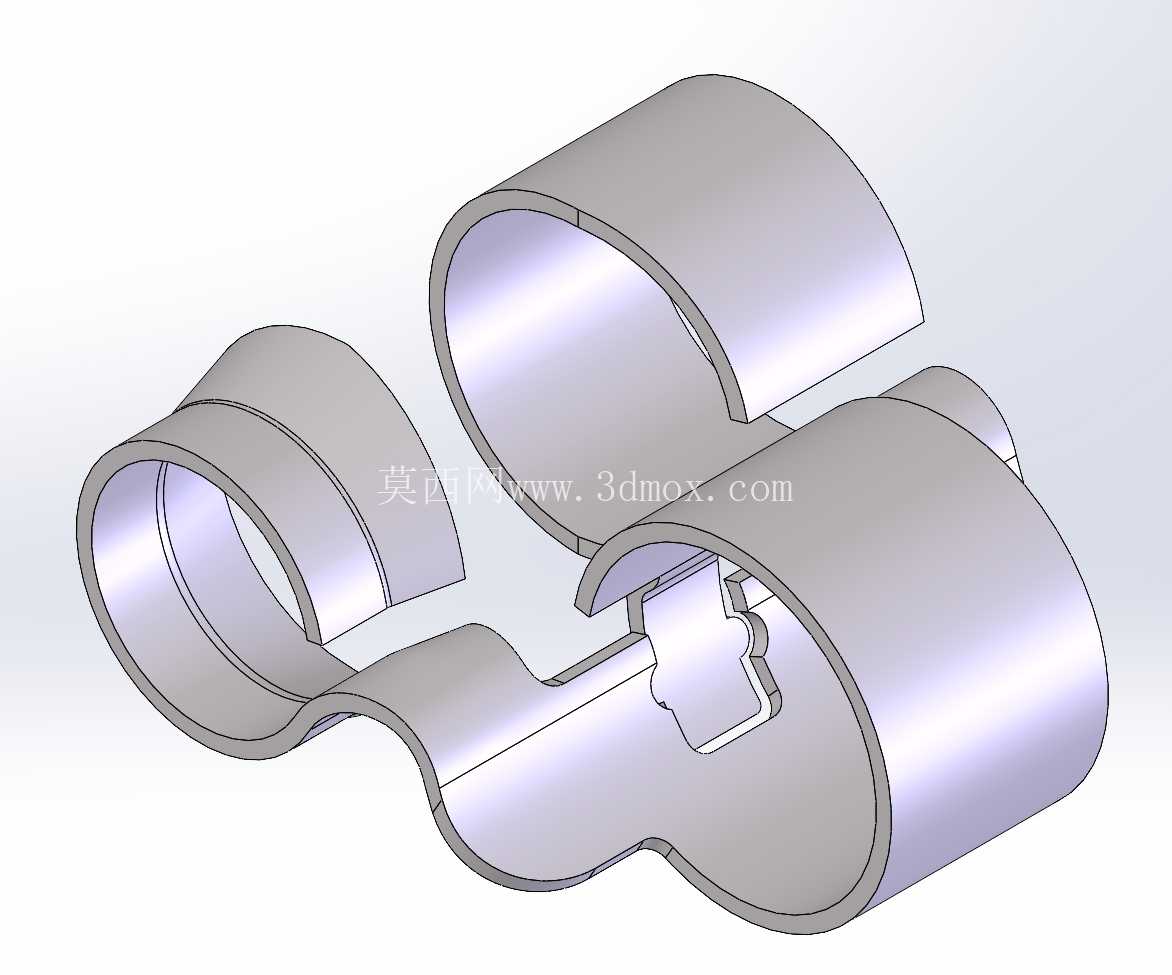

　　从外形上看，零件主体为薄金属带经卷抱成形后的组合结构，包含两处半开放环形抱弹部和中间连接段。抱弹部并非完整圆筒，而是保留开口的卷圆结构，这样既能利用板材弹性抱紧弹体，又能在弹体轴向抽出时让链节顺利脱开。两处抱弹部沿弹药排列方向错开布置，分别承担相邻弹药的定位作用，使成串弹药保持稳定间距。中间连接段采用波浪形过渡，既补偿卷圆区域的材料变形，也让链节在受弹、压弹和脱链过程中具备一定柔性，避免刚性连接在高速供弹冲击下产生裂纹。

　　链节中部的异形卡口是结构设计的关键。卡口用于与相邻链节的凸扣配合，形成可拆但在受载状态下不易自行脱开的串联关系。卡口轮廓不是简单矩形开口，而是带有收窄入口和扩形容纳区的折线形状：装配时依靠材料弹性让相邻扣位越过收窄段，进入容纳区后形成周向限位；供弹时，链节受到牵引、托持和压弹动作，卡口需要保持相邻节距，不让弹药偏摆；弹药离开后，外力方向改变，扣位可按设计路径脱出。该部位对圆角、开口宽度和材料回弹较为敏感，建模时不能只按外观面片处理，应保留卡口侧壁、导入斜面和根部圆角的连续几何关系。

　　尺寸边界方面，抱弹内径围绕0.50口径弹体的圆柱段设定，需兼顾抱紧力和抽弹阻力。开口宽度小于弹体直径，使弹体装入后依靠环部弹性保持位置；卷圆边缘设置圆滑过渡，避免刮擦弹体表面或影响弹链在受弹器内滑动。链节总长由相邻弹药的节距决定，过长会增大供弹行程和机匣占用，过短则会造成弹药相互干涉。连接段的起伏高度需要避开弹体底部和尖端轮廓，同时保证链节叠放、弯曲和进入受弹机时不与导轨发生卡滞。

　　在实际装配场景中，这类链节通常以连续带状形式装入弹箱或弹链供弹机构。供弹过程中，受弹器带动链节做步进移动，每一次循环把一发弹药定位于进弹轴线。链节既要承受弹体重量和加速惯性，又要耐受反复弯折、摩擦和环境污染物带来的影响。因此结构上采用薄壁卷抱而非实心切削件，目的是在较低质量下获得足够的径向夹持力；材料成形后，环部的弹性回复决定抱弹力，开口处的自由端则提供装配和脱弹所需的变形量。

　　三维建模时，应优先按钣金成形思路构建：先确定带状毛坯的中线展开关系，再建立卷圆、折弯、卡口和局部加强轮廓。抱弹圆弧与中间连接带之间需要保持切线或大圆角过渡，避免在应力集中位置出现尖锐边。卡口区域的配合面应单独检查，重点关注相邻链节在扣合、转动和分离三个状态下的干涉情况。若用于运动校核，还应把弹体简化为圆柱实体，与多个链节组成短链段，验证弹药装入后相邻弹尖、弹底和链节连接段之间的最小间隙。

　　该结构的工程价值在于用一个冲压件同时完成弹体夹持、相邻链节连接和供弹导向三类功能。设计中没有复杂的转轴、销钉或弹性件，而是通过板材卷圆、开口弹性和异形扣位实现动作，适合大批量制造与高速供弹场景。外形虽然轻薄，但各部位边界明确：抱弹环负责径向约束，中间带负责节距连接，卡口负责可散脱开，开口边缘负责装配导入。理解这些功能分区后，在建模、尺寸复核或3D打印验证时，就能把注意力放在扣位配合、卷圆回弹和链节运动间隙这些真正影响供弹可靠性的位置上。
