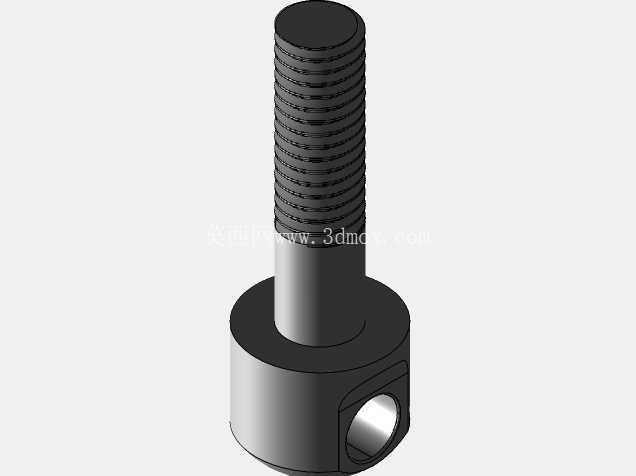

英制规格带铰接孔外螺纹连接吊柱

在车间小型工装夹具的吊装转运、轻型自动化模组的快拆铰接连接场景里，这类带侧孔的吊柱是非常实用的连接件，很多做小型治具、便携检测设备的结构工程师在做吊装点位设计时，都会优先考虑这类一体式结构的吊柱，相比分体组装的吊环螺栓，它的铰接侧孔和杆身是一体加工成型，不存在螺纹连接松脱的风险，在频繁小角度摆动的吊装工况下可靠性更高。

从实际使用的功能逻辑来看，这个零件的核心作用是提供两个方向的连接接口：上部的外螺纹段用来和被吊装件的内螺纹孔锁紧固定，下部柱体侧面的横向通孔用来穿装销轴或者吊带卸扣，实现和起吊端的铰接连接。这种铰接结构的好处是，起吊过程中如果被吊件出现小幅度的姿态偏转，连接点可以自适应转动，不会在螺纹根部产生额外的弯曲应力，很多现场吊装作业里螺纹断裂的故障，往往就是因为连接点没有铰接自由度，起吊时侧向力直接作用在螺纹牙底导致的。

设计这个零件的三维模型时，首先要明确两个核心的尺寸边界：一是上部螺纹的规格为10-32英制统一螺纹，这是小型设备、仪器面板上很常用的紧固螺纹规格，建模时要严格对应标准牙型参数，保证和配套内螺纹的旋合长度足够，一般这类吊柱的螺纹旋合深度不小于螺纹公称直径的1.5倍，才能满足额定载荷下的抗拉要求；二是整体的安装尺寸边界，杆身总长度为3/4英寸，螺柱整体长度约1.1英寸，下部的铰接基座直径要大于螺纹段外径，形成一个贴合安装面的轴肩，安装时这个轴肩端面要和被吊件的安装面完全贴合，避免螺纹段承受额外的弯矩。侧面的横向通孔位置要和基座下端面留出足够的壁厚，防止起吊时孔壁出现应力集中导致开裂，建模时这个位置的内孔边缘要做微小的倒角处理，既可以去除加工毛刺，也能减少穿装销轴时的剪切应力集中。

从实际选型的角度来说，这类吊柱适合用在额定载荷不大的轻型吊装场景，比如实验室小型仪器的移位、生产线轻型工装的快速换型吊装，还有一些便携设备的肩带连接点位也会用到同结构的零件。安装时要注意，上部螺纹锁紧时要保证轴肩和安装面完全贴合，不能出现倾斜安装的情况，否则起吊时轴肩局部受力会导致螺纹段受力不均；侧面的铰接孔要配合对应直径的销轴使用，销轴和孔的配合间隙不能过大，否则频繁摆动会导致孔壁快速磨损，降低零件的使用寿命。建模过程中还要注意各段的过渡圆角处理，螺纹段和光杆段的衔接处、光杆和下部基座的衔接处都要设置合理的圆角，避免应力集中，这些细节往往是很多新手建模时容易忽略的地方，实际加工出来的零件如果这些位置是直角过渡，在受拉载荷时很容易在过渡位置出现断裂失效。另外下部基座的下端面不需要做额外的结构，保持平整即可，因为这个端面在安装后是悬空状态，不参与配合，只需要保证侧面铰接孔的轴线和螺纹段的轴线垂直，就能保证起吊时受力方向和螺纹轴线重合，避免出现侧向分力。
