分体组装式ABS材质战术投掷斧结构设计

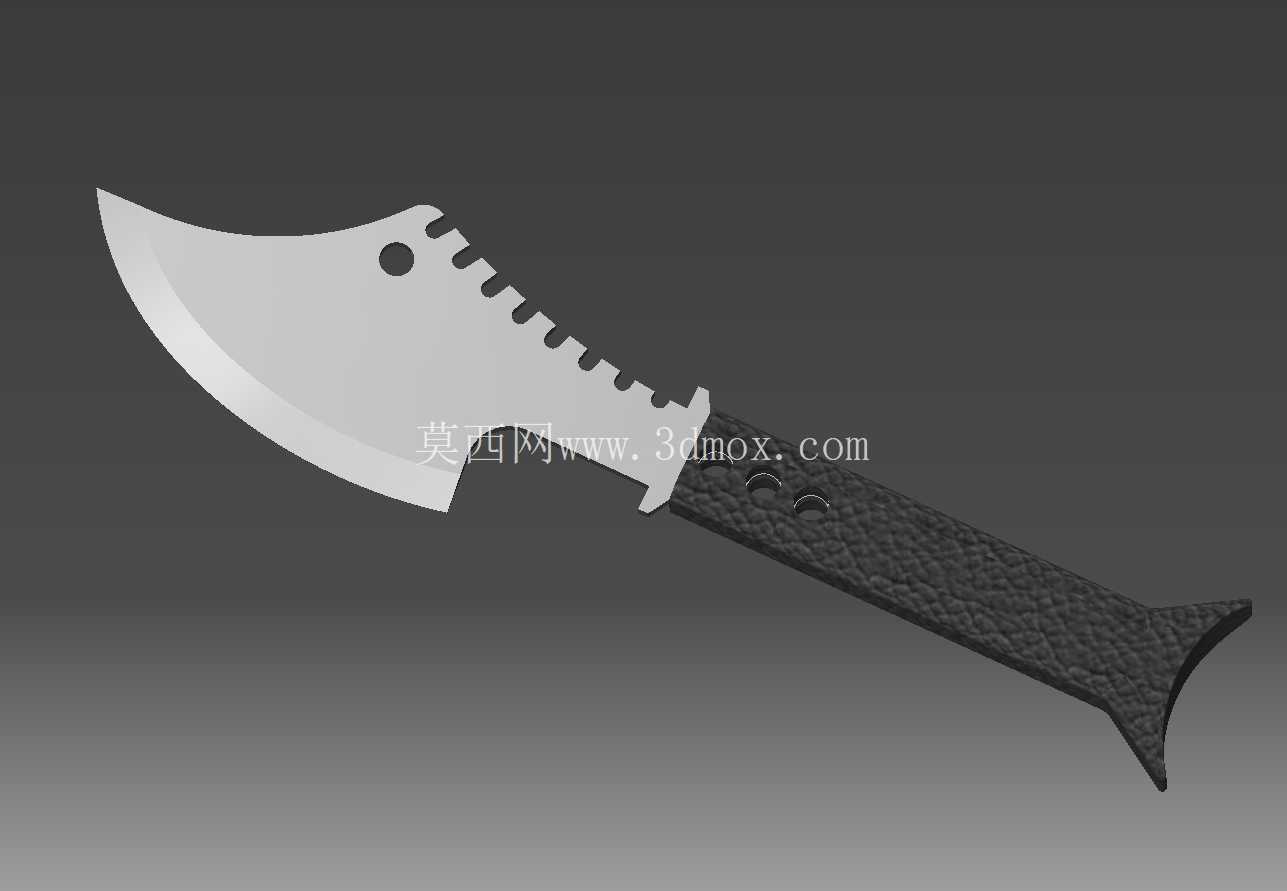

　　这款分体式战术投掷斧的结构设计，核心围绕户外便携使用场景下的易携带、易维护、可快速更换损耗部件的实际需求展开，区别于传统一体铸锻的斧类工具，拆分式的结构逻辑能大幅降低单一部件损坏后的整体更换成本，同时适配3D打印的小批量定制生产场景，无需复杂的开模工序就能完成构件制作。从实际使用场景来看，这类投掷斧主要应用于户外探险、战术训练、野外应急作业等领域，既可以作为投掷类训练器具使用，也能在野外环境下完成劈砍小型枝干、切削营地构件、应急破拆等作业任务，斧身的刃口弧度经过反复调校，既保证投掷过程中的气动稳定性，也能兼顾劈砍作业时的切入角度，避免刃口接触目标时出现打滑、崩边的问题。

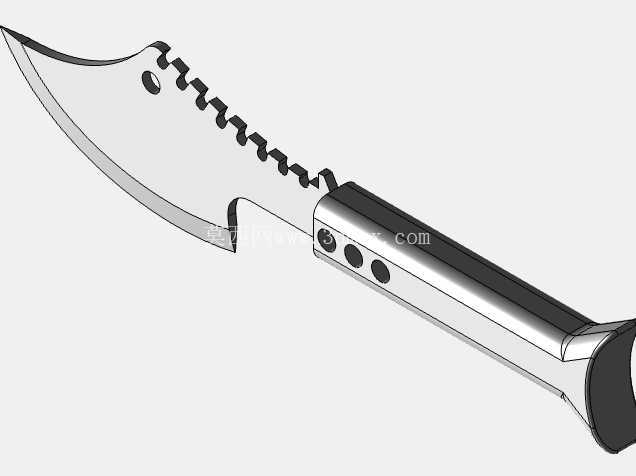

　　设计阶段首先考虑的是组装后的整体刚性，拆分结构选择在斧身与手柄的衔接位置，避开了劈砍、投掷受力时的应力集中区域，连接部位采用3个直径8mm、长度20mm的销钉完成组装固定，销钉孔的位置排布经过受力仿真验证，三个销钉呈非等距三角排布，能够同时承受轴向劈砍的冲击力与投掷落地时的侧向剪切力，避免使用过程中出现连接部位松动、构件错位的问题。材质选择上，斧身与手柄均采用可通过丙酮熔化粘接的ABS材料制作，这种材料的抗冲击韧性足够应对常规户外使用场景，同时丙酮熔接的工艺可以在销钉固定的基础上，进一步强化拼接缝的连接强度，让组装后的构件整体性接近一体成型结构，不会因为反复受力出现拼接缝隙扩大的问题。

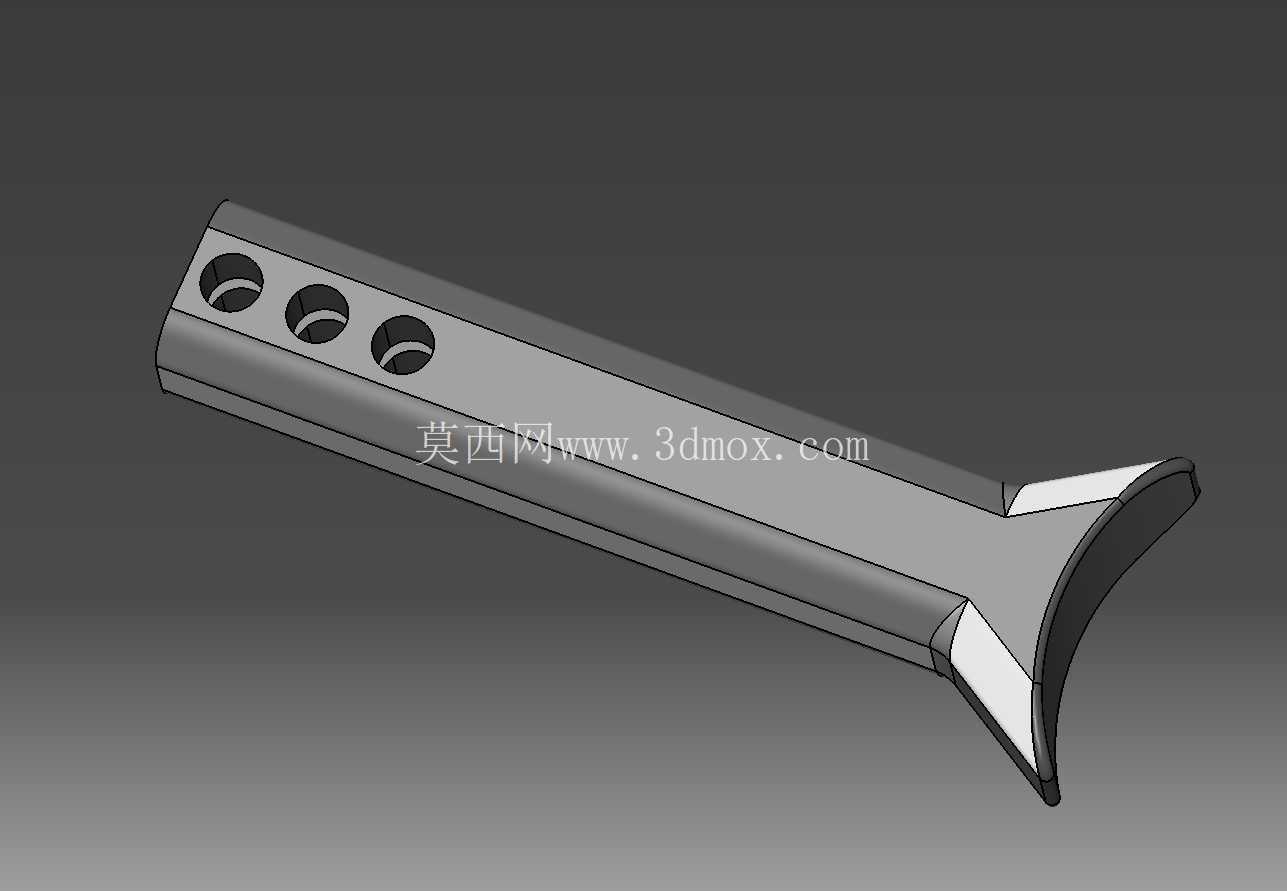

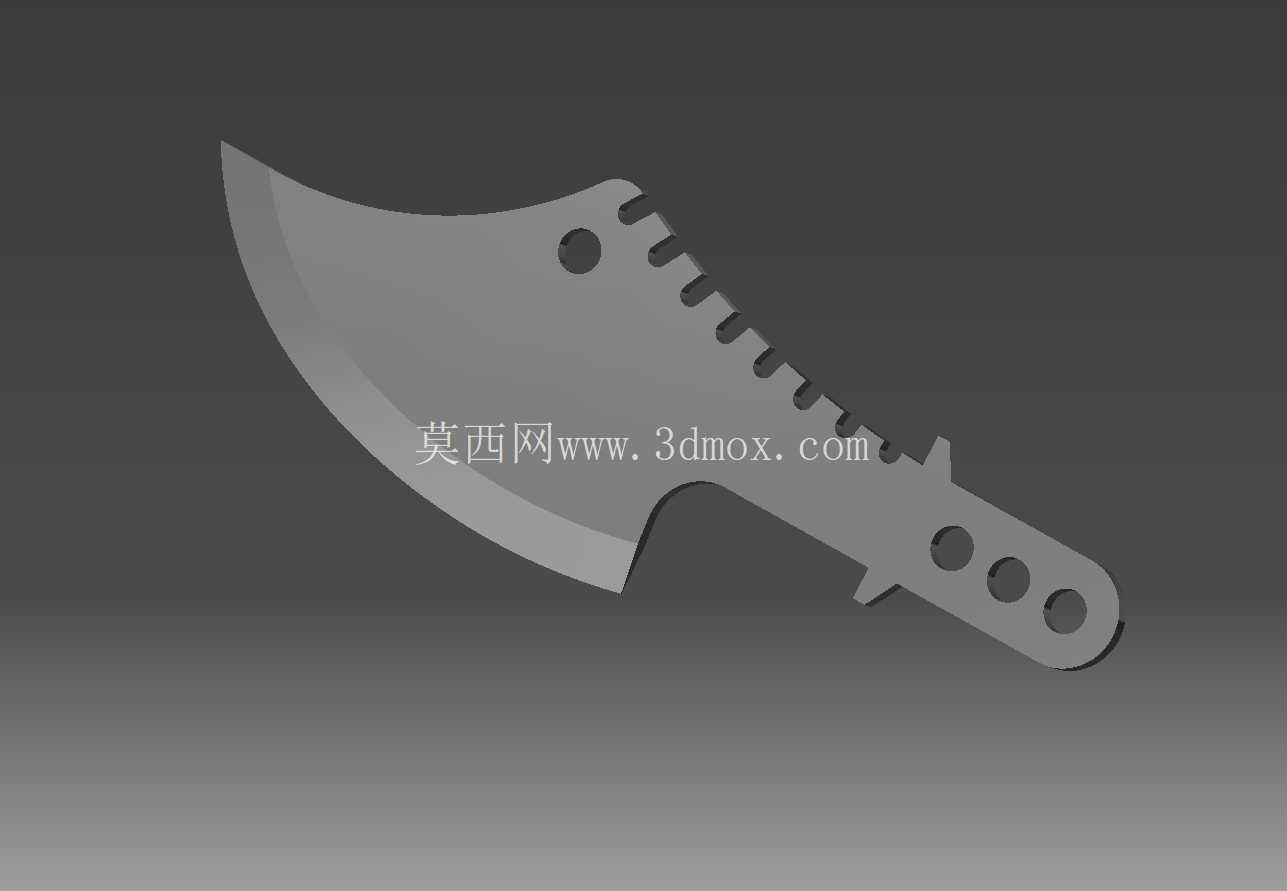

　　手柄部分的表面做了凹凸纹理的防滑结构设计，纹理的深度控制在1.2mm，既能够保证握持时的摩擦力，避免带汗或者沾水操作时出现打滑脱手的问题，也不会因为纹理过深导致握持时硌手，影响长时间使用的舒适度；手柄尾部做了鱼尾状的收窄造型，一方面能够在投掷时提供稳定的气动配平，让斧身旋转轨迹更可控，另一方面也能在握持时起到尾部限位的作用，避免发力时手柄从手中滑脱。斧身背部设计了连续的锯齿状凸起结构，这个结构并非装饰性设计，在实际作业中可以用来刮擦去除工件表面的氧化层、毛刺，也能在应急场景下完成敲击、撬动薄型金属构件的作业，拓展了工具的使用场景；斧身靠近刃口上方的位置预留了一个直径6mm的圆形挂孔，日常收纳时可以通过挂孔穿绳悬挂，也能在户外行进时将斧具挂在装备挂点上，减少收纳空间占用。

　　从安装边界尺寸来看，组装完成后的整体重心控制在斧身与手柄衔接点靠前15mm的位置，这个重心位置经过多轮投掷测试验证，能够保证投掷旋转时的转动惯量稳定，新手也能较快掌握投掷的旋转节奏；拆分后的两个部件最大长度不超过180mm，能够轻松放入常规的户外工具包隔层中，相比一体成型的同规格斧具，收纳后的占用空间减少40%左右。设计过程中特意规避了一体结构斧具生产时对铸锻设备的依赖，所有构件的外形结构都适配FDM类型3D打印机的成型要求，不需要额外添加支撑结构就能完成打印，打印完成后只需要简单去除打印层纹，就能完成销钉组装与丙酮熔接工序，个人用户也能自行完成制作与后期的部件更换，当斧身刃口出现磨损或者手柄出现断裂时，只需要重新打印对应损坏的部件即可，不需要整体更换整个斧具，大幅降低了使用维护成本。刃口部分的厚度从斧背到刃口做了渐变处理，靠近斧背的位置厚度为8mm，保证整体结构强度，刃口位置厚度收窄到1.5mm，既保证切削的锋利度，也能避免刃口过薄在劈砍硬木时出现卷刃、崩裂的问题；斧身与手柄连接的贴合面做了0.1mm的预错位设计，当销钉打入后，两个贴合面会在销钉的胀紧力作用下完全贴合，不会出现组装缝隙，避免使用过程中泥沙、水分进入拼接缝隙造成构件腐蚀或者连接松动。
