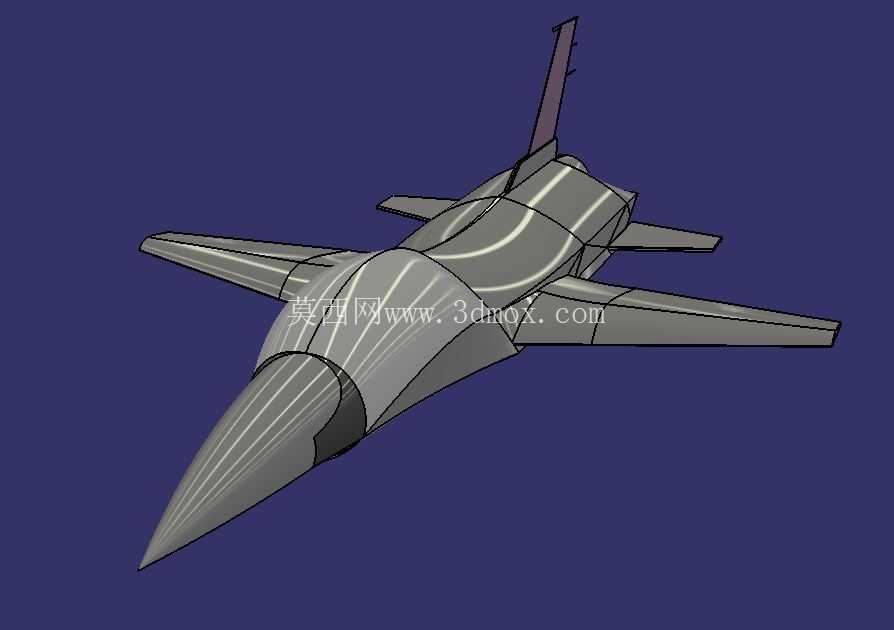

隐身构型喷气式战斗机概念外形设计

本次呈现的隐身构型喷气式战斗机外形设计，核心围绕下一代制空作战平台的气动需求展开，在建模阶段优先兼顾了高亚音速巡航、超音速突防与大迎角机动的多工况适配性。从实际应用场景来看，这类构型可作为航空兵制空作战、要地防空截击、远程突防打击任务的载具平台基础，外形设计阶段就需要同步考虑机载设备安装、动力系统排布、武器舱预留的空间边界，避免后续结构深化时出现气动与结构干涉的问题。

设计思路上，整机采用翼身融合的升力体布局，机头段做了尖棱修形的菱形截面处理，既可以降低正面雷达反射截面积，也能在大迎角飞行时拉出稳定的脱体涡，给主翼提供额外的涡升力补偿；主翼选取中等后掠角的切尖三角翼构型，翼型相对厚度控制在较低区间，兼顾跨音速段的阻力特性与亚音速巡航的升阻比，机翼前缘与机身棱线做了平行对齐处理，把雷达反射波的峰值控制在几个极窄的方位角范围内，满足隐身设计的基本散射规律。垂尾采用外倾的全动垂尾设计，外倾角度经过初步测算，既可以规避侧向雷达波的镜面反射，也能在大迎角状态下避开机身的尾流遮蔽区，保证航向操纵的效率，相比传统垂直安定面加方向舵的设计，全动垂尾的操纵力矩更大，能在超音速飞行时提供足够的航向配平能力，减少舵面偏转带来的额外阻力增量。

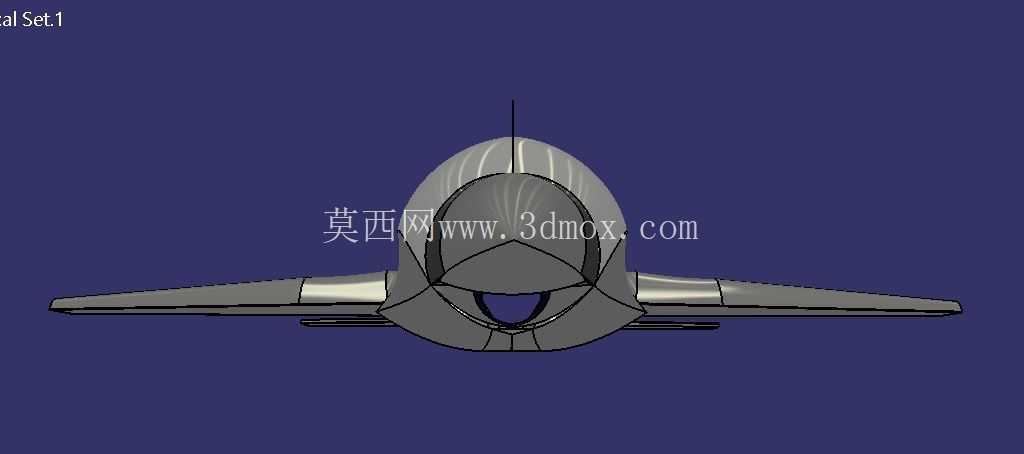

从安装边界与尺寸控制来看，机头段预留了足够的雷达舱安装空间，截面尺寸可适配大口径有源相控阵雷达的安装需求，雷达罩与机身的接缝做了锯齿化过渡的预留设计，避免接缝处形成强雷达散射源；座舱段采用整体式水泡座舱的外形轮廓，风挡后掠角度符合高速飞行的减阻需求，座舱后部与机身平滑过渡，没有突兀的凸起结构，既减少了阻力，也能维持整机的隐身连续性。机身中段设置了内置弹舱的预留空间，弹舱边界与机身主承力框的排布做了初步协调，保证弹舱开启时不会对机身表面流场造成过大的扰动，同时也给起落架舱、燃油箱预留了充足的排布空间，不会出现各系统抢空间的问题。进气道采用了机腹两侧的埋入式设计轮廓，进气口前缘做了斜切处理，既可以遮挡发动机压气机叶片的正面雷达反射，也能在大迎角、侧滑飞行状态下保证进气道的流场均匀性，避免发动机出现喘振问题，进气道的长度与曲率经过初步匹配，能满足发动机在不同工况下的进气总压恢复系数要求。

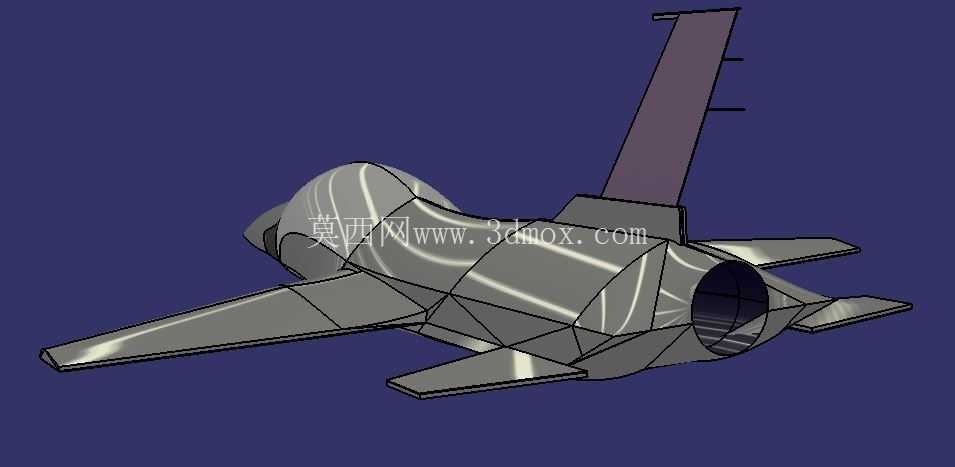

在细节设计上，机翼后缘设置了襟翼、副翼的舵面分界线预留，舵面偏转角度范围符合常规战斗机的操纵需求，襟翼可在起降阶段下偏提供额外升力，缩短起降滑跑距离，副翼与全动垂尾可配合完成滚转、偏航的耦合操纵，提升战机的机动响应速度。尾喷管段采用了扁平化的修形轮廓预留，可适配推力矢量喷管的安装需求，喷管与后机身的过渡平滑，能减少尾部的阻力与雷达反射信号，同时也能给尾喷管的冷却气流预留通道，降低整机的红外辐射特征。整机的外形曲面全部采用G2连续的曲面过渡，没有出现曲率突变的区域，既可以降低飞行时的摩擦阻力，也能减少曲面缝隙带来的雷达散射，后续深化结构设计时，可直接基于该外形曲面进行蒙皮分块、长桁与框梁的排布，不需要再对外形做大幅度的调整。

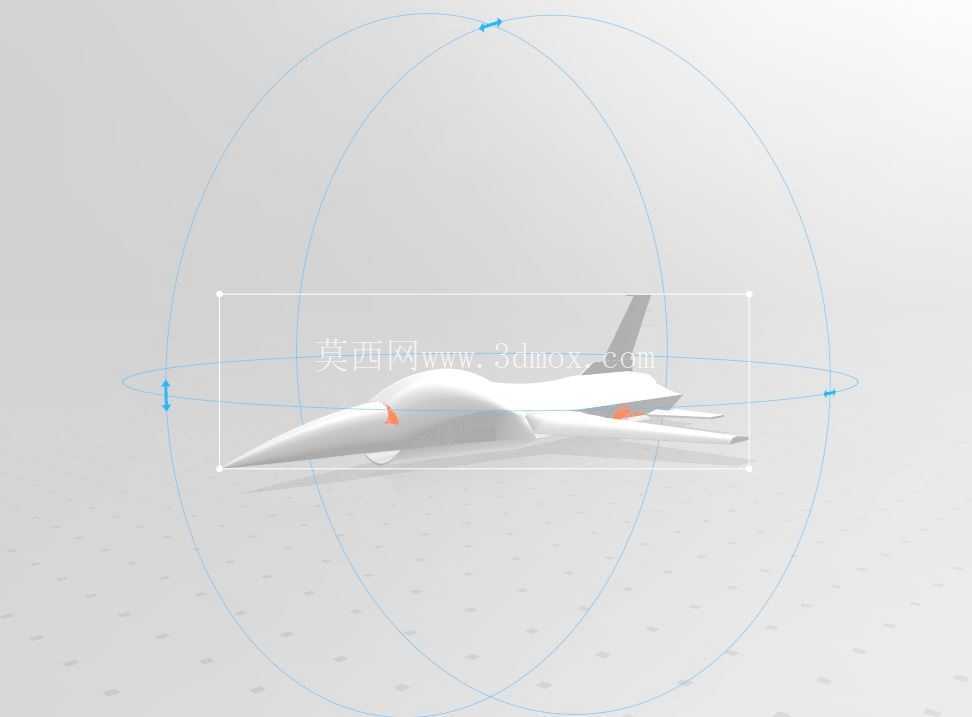

从工程落地的角度来看，该外形模型已经完成了初步的气动外形面构建，所有曲面的曲率变化都符合航空飞行器的设计规范，没有出现无法加工的负曲率区域，蒙皮的拉伸、冲压成型工艺性都在建模阶段做了初步考量，后续可直接导入CAE软件进行气动仿真、雷达散射截面积仿真，验证不同飞行工况下的升阻特性、操纵稳定性与隐身性能，也可作为航电、动力、武器系统排布的基础外形载体，协调各分系统的安装位置与维护开口位置，避免后续设计迭代中出现颠覆性的外形调整。
