多轴联动桁架式抓取机械手结构设计

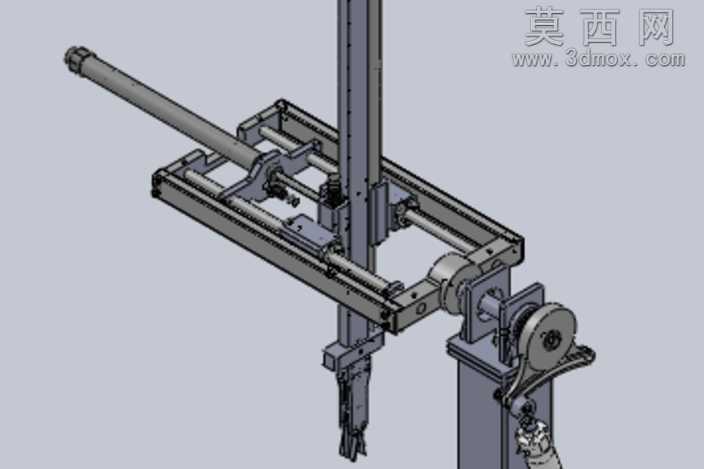

本作品为面向工业物料搬运场景设计的桁架式抓取机械手三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，所有零件均按实际加工工艺要求绘制特征，未使用过度简化的非工程化几何元素。模型整体采用立式龙门桁架布局，主体承载框架由标准铝型材与加工钣金件拼接而成，线性运动模组采用双直线导轨搭配滚珠丝杠的传动结构，可实现X轴横向长行程平移、Z轴垂直方向升降、末端执行器旋转轴的多自由度联动，各运动轴的限位结构、传动连接件、轴承座安装位均做了精细化建模，还原了真实设备的装配逻辑。材质配置方面，承载结构件赋予哑光金属钢材质，导轨、丝杠等传动部件赋予高抛光铬钢材质，同步带轮、末端夹爪的柔性接触块赋予橡胶材质，机架防护件赋予喷塑钣金材质，渲染阶段采用工作室均匀光照方案，清晰呈现各部件的装配关系与结构层次，未添加冗余装饰性元素，完全服务于结构展示需求。设计思路围绕工业场景中工位间工件的快速转运需求展开，摒弃了关节型机器人的大占地布局，采用桁架式结构最大化利用车间垂直空间，末端执行器设计为可快换的夹爪结构，可适配不同规格的棒料、小型壳体类工件的抓取作业，传动路径上预留了伺服电机、减速器的安装位置，走线槽、拖链安装位均同步完成建模，确保模型可直接用于后续的工程出图、运动仿真验证环节。模型中所有紧固件、标准件均调用对应规格的标准件模型，装配约束完全符合实际装配流程，可实现无干涉的运动模拟，各运动轴的行程参数、负载安装位均参考同类型工业设备的实际参数设定，兼顾了结构刚性与运动灵活性，能够直观展现桁架机械手的工作原理与结构组成，可作为自动化方案设计、机械结构教学的参考模型使用。
