HF08六足仿生爬行机器人结构设计

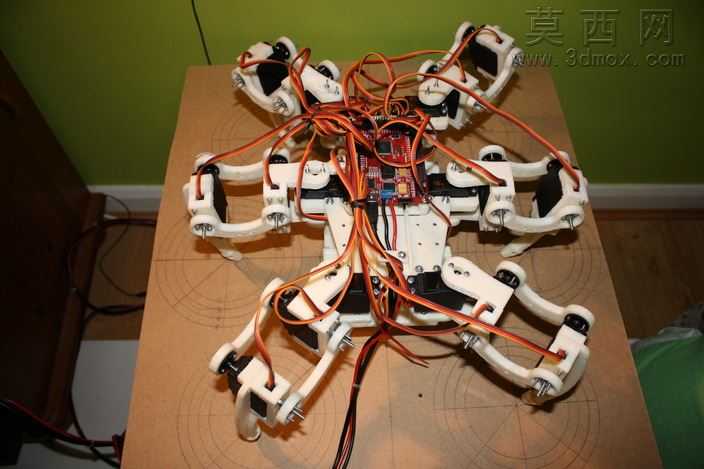

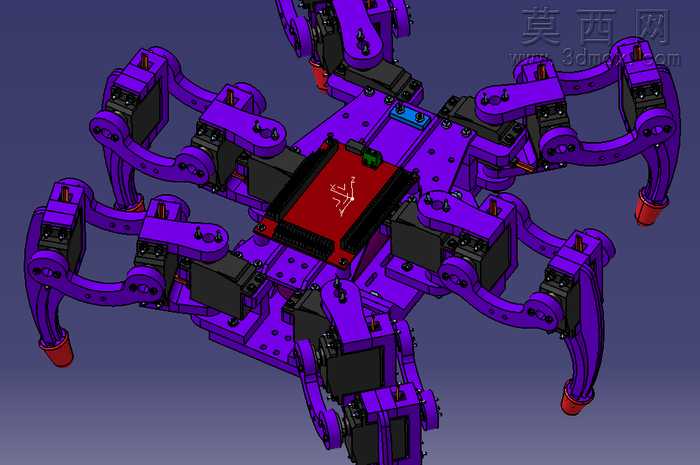

本作品为六足仿生爬行机器人的三维结构设计，建模过程围绕仿生运动逻辑展开，参考节肢类生物的肢体排布与运动特性，采用对称式六足布局，整体机身采用分层式承载结构，中心区域预留控制电路板、舵机驱动模块的安装位，所有安装孔位均按照标准紧固件尺寸做参数化匹配，可直接适配常规创客类电子控制元件。建模阶段对每一条机械足做独立的运动副设计，单足分为根关节、股关节、胫关节三个转动自由度，关节处采用舵机直驱的连接结构，关节连接件做轻量化镂空处理，在保证结构强度的前提下降低整体运动负载，肢体末端设计有防滑接触端，可适配不同粗糙度的平面行走场景。机身与肢体的连接座做了加强筋结构设计，避免舵机往复运动过程中出现连接位松动变形的问题，所有走线槽均沿肢体与机身的内侧布局，既可以避免运动过程中线路被拉扯磨损，也能让整体外观更加整洁规整。材质设定上，结构件统一采用白色光敏树脂或PLA工程塑料材质，表面做哑光质感处理，舵机外壳为黑色工程塑料，连接导线采用红黑双色区分正负极与信号线路，渲染阶段还原了实物组装后的真实质感，对关节处的转动间隙、紧固件的装配细节都做了精细化还原。设计思路上优先考虑3D打印的可制造性，所有结构件均做了无倒扣拆分设计，无需额外支撑即可完成FDM或光固化3D打印制作，装配逻辑简单清晰，普通创客爱好者即可按照结构关系完成整机组装，运动逻辑上采用经典的三足步态规划，可实现稳定的向前行走、转向等基础动作，整体结构紧凑，运动灵活性强，可作为仿生机器人教学、创客开发的基础结构参考，也可在此基础上扩展传感器模块实现避障、路径规划等进阶功能。
