PAXX运算放大器CU封装结构三维设计

在高功率模拟电路设计场景中，功率运算放大器的封装选型直接决定了整机的散热表现、安装适配性与长期运行可靠性，本次呈现的PAXX系列CU封装运算放大器结构，针对高压大电流输出工况的安装需求做了针对性的结构适配。从实际工程应用来看，这类封装的运算放大器常被用在工业伺服驱动的功率放大环节、高精度测试仪器的信号输出级、医疗设备的高压驱动模块以及军工级音频放大系统中，这类场景普遍要求器件在持续输出大电流的同时，能将结温控制在安全阈值内，同时安装结构要能适配工业级的振动、温度冲击工况。

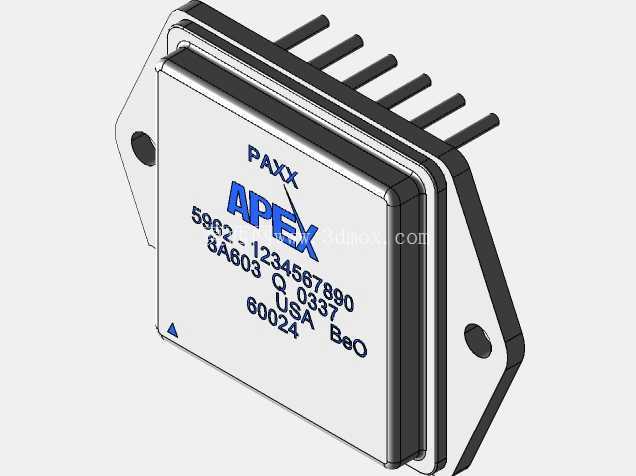

从结构设计逻辑来看，这款CU封装采用了金属底座加陶瓷绝缘侧壁的组合结构，金属底座直接与芯片的散热焊盘连通，安装时可通过两侧的固定耳将器件紧贴在设备的散热铝壳或者外置散热片上，最大化降低热阻。封装本体的外形尺寸控制在58.65×41.4mm的矩形边界内，整体高度仅8.3mm，这个尺寸边界是经过多轮板卡布局迭代确定的——既保证了内部功率芯片、键合引线、绝缘填充层的排布空间，又能适配标准板卡的器件高度限制，避免在多板堆叠的机箱结构中出现干涉。两侧伸出的直插引脚采用了等间距排布设计，引脚伸出长度经过校准，既可以满足波峰焊的吃锡深度要求，又不会因为引脚过长导致焊接后出现应力变形，引脚的排布顺序完全匹配行业通用的CU封装引脚定义，工程师在做板卡设计时可以直接套用标准封装库，无需重新调整走线顺序。

封装表面的标识区域做了凹陷式的激光刻印位，避免在安装、转运过程中标识被摩擦脱落，标识内容包含器件型号、生产批次、产地以及氧化铍衬底提示——这里要特别注意，这款封装内部采用氧化铍陶瓷作为绝缘导热衬底，这种材料的导热率远高于普通氧化铝陶瓷，能快速将芯片工作产生的热量传导到金属底座，但在拆解、销毁器件时需要遵守对应的环保处理规范，避免粉尘吸入。两侧的安装固定耳采用了与封装本体一体化的金属结构，固定孔的位置精度控制在±0.1mm以内，安装时可以通过M3螺丝直接固定在散热面上，固定耳与封装内部电路之间做了绝缘处理，避免安装时螺丝导通散热片与器件引脚造成短路。

从建模的细节处理来看，整个结构还原了实际生产中的所有工艺细节：金属底座的边缘做了0.5mm的倒角处理，避免安装时割伤操作人员或者划破绝缘垫片；引脚与封装本体的衔接处做了密封胶填充的结构还原，模拟实际封装的气密性设计，防止潮湿环境下水汽进入封装内部导致芯片失效；封装侧壁的陶瓷层与金属底座的衔接处做了阶梯式的卡扣结构，还原了封装压合工艺的装配关系，让模型在做装配仿真时能准确呈现各部件的配合公差。对于结构工程师而言，这个模型可以直接用于板卡布局的干涉检查、散热结构的匹配设计、整机装配的空间校核，不需要再手动测量器件尺寸绘制封装模型，能大幅缩短前期方案设计的周期。在做散热仿真时，模型的金属底座、陶瓷衬底、引脚的材质属性都可以直接赋予对应的工程材料参数，准确模拟器件在不同负载下的温度分布，为散热片的选型、风道设计提供准确的结构依据。

很多工程师在选型这类功率运算放大器时，往往只关注电气参数，忽略封装的结构尺寸与安装边界，导致后期打样时出现器件与散热结构干涉、引脚长度不匹配焊接要求、固定孔位偏差无法安装等问题，这类结构模型的存在就是为了在设计前期就把这些结构层面的风险排除掉。这款CU封装的结构设计经过了多代工业场景的验证，其安装孔距、引脚间距、外形尺寸都已经形成了事实上的行业标准，很多同类型的功率运算放大器都采用了兼容的封装尺寸，工程师在做器件替代时，只要确认封装尺寸一致，就可以在不修改板卡设计的情况下完成器件替换，降低供应链风险。
